matlab图片在word/wps中模糊解决方法,matlab图片转pdf后信息丢失解决方法

在写论文的时候,不免需要把matlab的仿真图片贴在论文里,但是matlab图片另存为后就会降低像素,变得模糊,怎么才能让图片清晰呢?

可以按下面步骤试试:

(1)matlab跑出仿真图后,在菜单栏依次点击编辑->复制图形 ,然后在word/wps中直接粘贴即可,这时图片就是非压缩高清。

但是有时候图片较大,直接粘贴到word/wps较大,无法看清图片细节信息,我们可以在matlab中对图片位置进行重新布局(只是图片操作)。

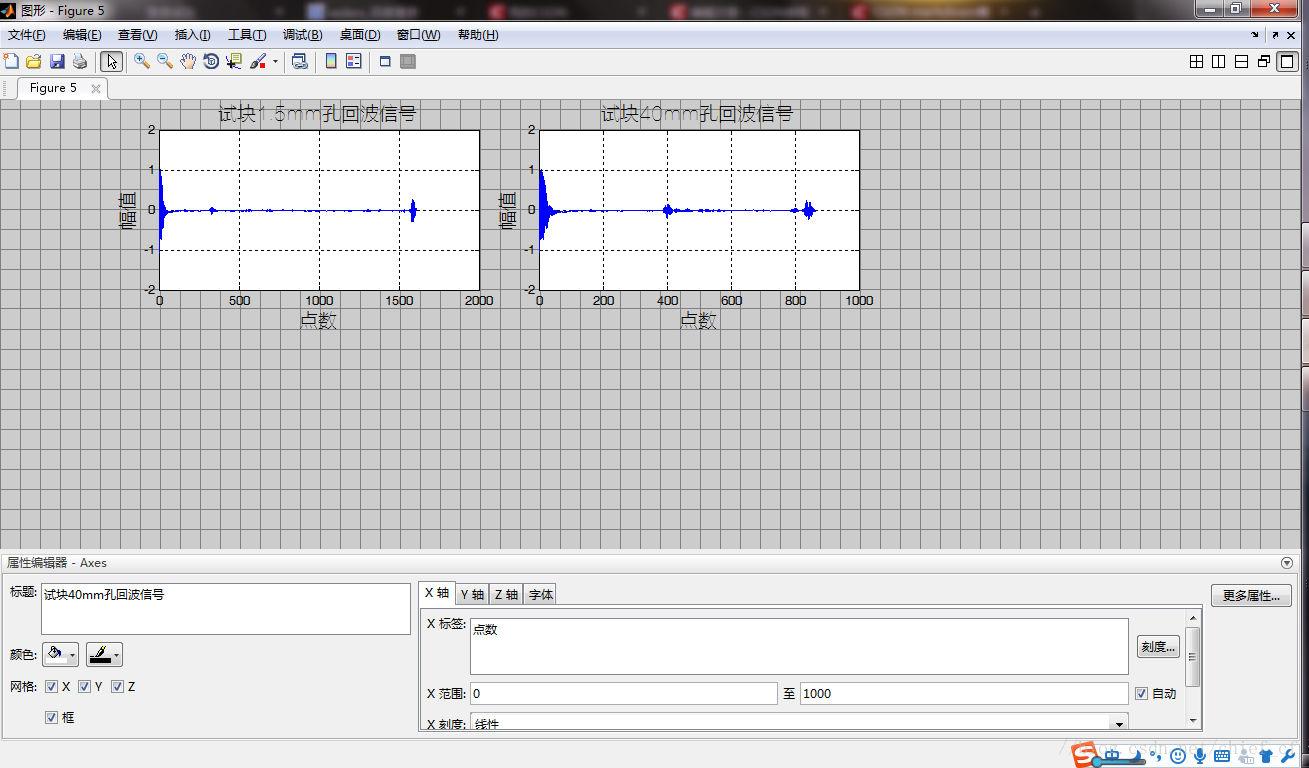

(1)在菜单栏依次点击编辑->轴属性 ,然后就可以拖动仿真图,如下图所示:

这里写图片描述


[调整前]

这里写图片描述


[调整后]

ps:在调整的时候,为了精准对齐,可以把对齐布局网格调出来,操作:在菜单栏依次点击工具->对齐布局网格->查看布局网格即可显示布局网格线,工具菜单下还有各种对齐的操作,可以尝试。

可以看到调整后的图片靠的比较近,这样有利于在word/wps中放大,看清图片细节。

此外,将图片直接复制存在一个问题,如果图片的坐标信息和标题是中文的话,那么在word/wps中不存在问题,可以正确显示,但是如果转为pdf,那么中文标题和坐标信息就会丢失,这是因为wps支持的中文字库,在word/wps中也被支持,但是pdf并不支持(比如宋体),所以导致转为pdf时标题等信息缺失(如果是英文的标题和坐标信息,不会出现这个问题)。

解决方法:

(1)将标题和坐标信息改为英文

(2)将标题和坐标信息改为方正兰亭超细黑简体

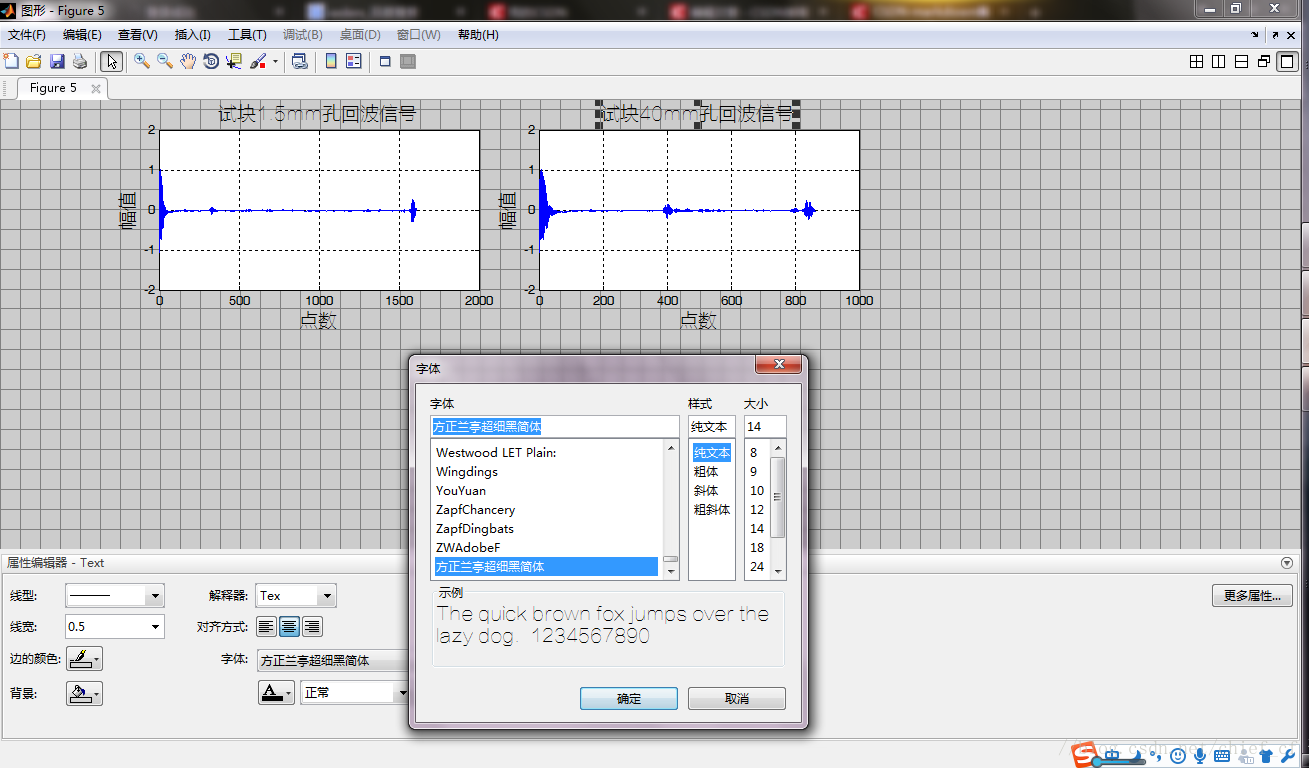

如图所示:
这里写图片描述
具体操作:选择标题->右击,选择字型->找到方正兰亭超细黑简体即可,然后在直接负责图片粘贴到word/wps中,再转为pdf就不会出现问题了。

上述操作都可以用代码实现:

xlabel('点数','fontname','方正兰亭超细黑简体','fontsize',14); ylabel('幅值','fontname','方正兰亭超细黑简体','fontsize',14);
title('试块1.5mm孔回波信号','fontname','方正兰亭超细黑简体','fontsize',14);

如果不想直接复制图片,也可以将图片另存为,然后在word/wps中插入图片即可,不会出现转pdf信息丢失的情况,但像素会降低很多。

同样图片另存为也可以直接用代码实现:

saveas(gca,'name','format');%gca为第几个图的句柄,figure(2),则为2;name是保存的图片名称,可以加上路径,不加则为当前工作空间;format为图片的格式,常见格式都支持
eg:
saveas(2,'试块','jpg');

希望本文对您有用!
