Multisim基础 桥式整流二极管电路

 Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

 

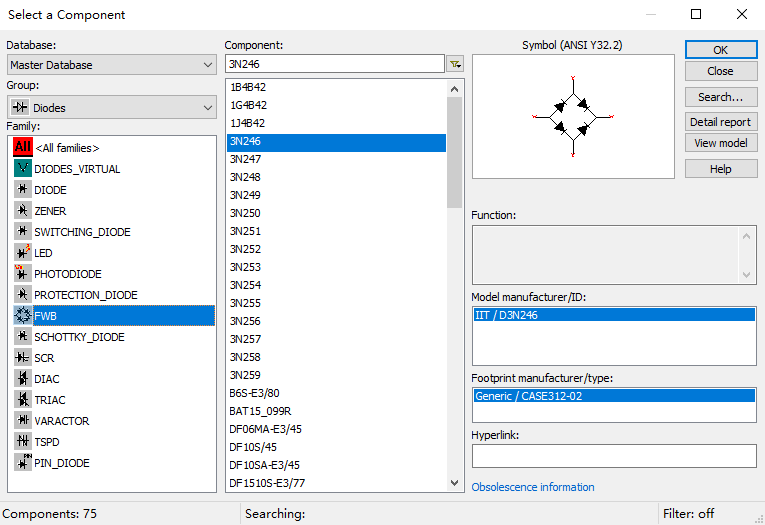

桥式整流二极管 添加元件的位置

 

电路图

 

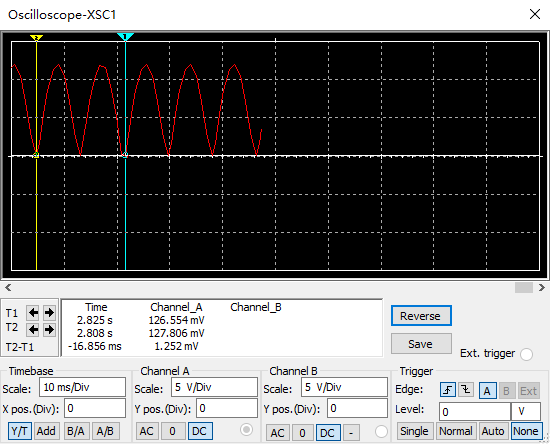

示波器

• 可以看到在这个波形的最低点的电压并不是0，而是 毫伏级别的电压。我尝试着换了不同型号，效果也不同！

• 每个元器件的参数是不同的，适用的电路也是不同的。需要扩大眼界！

• 模电，数电，电路，科科100，要想设计出来一个电路也是不容易的，加油！

 
