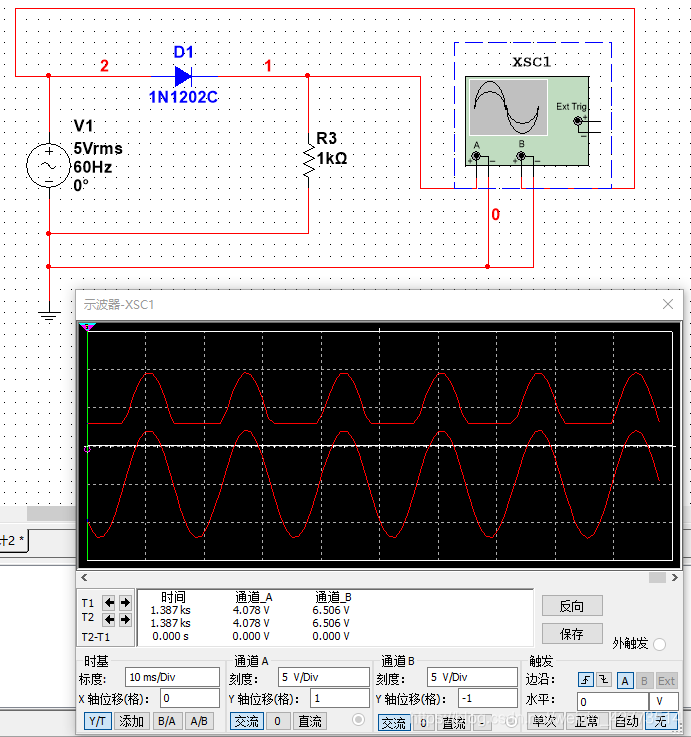

今天我们来实现第一个仿真电路：半波整流电路。

操作步骤：

1、双击打开桌面上的【NI Multisim 14.0】。

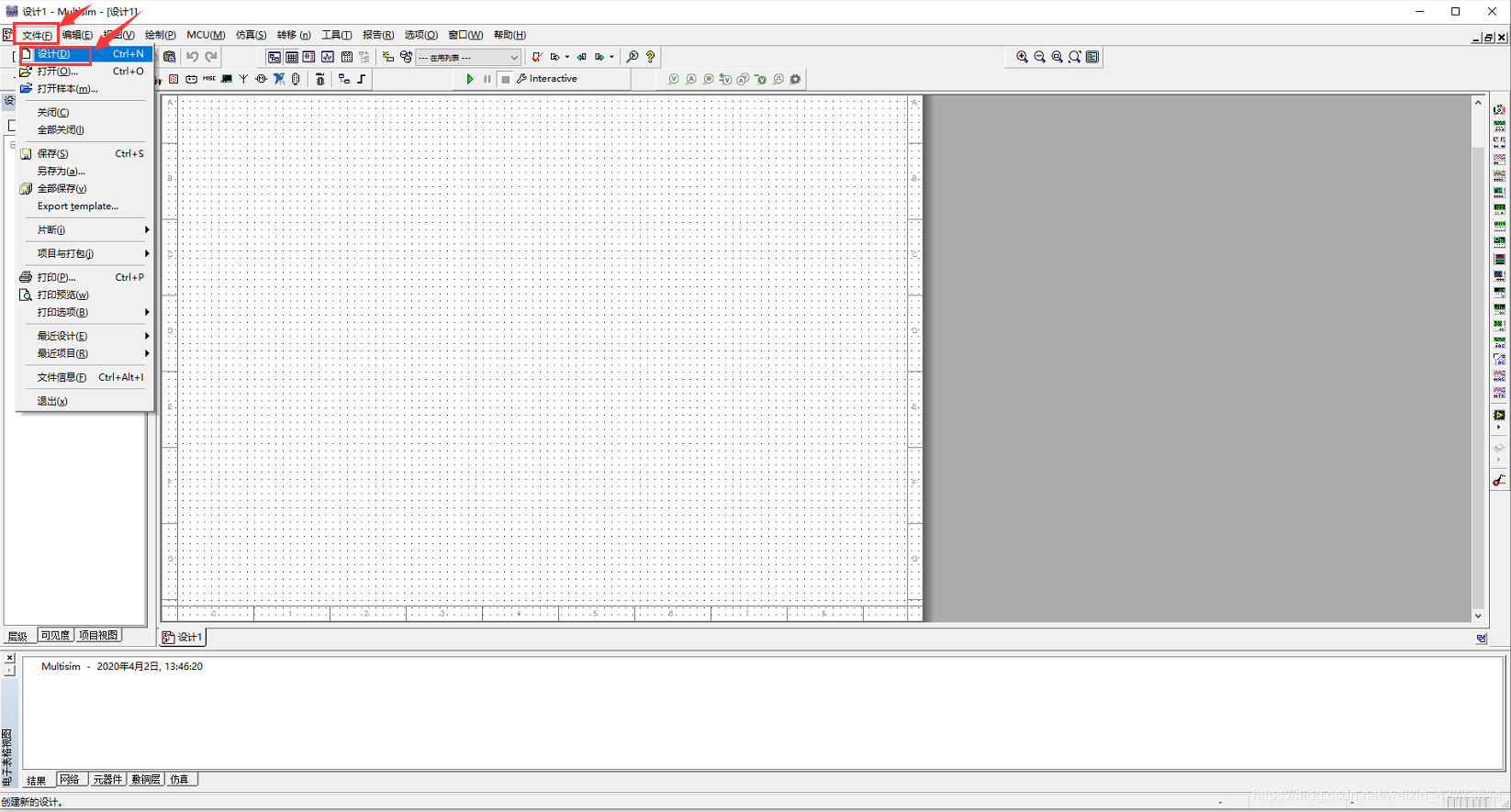

2、单击菜单栏的【文件】，单击选择【设计】。

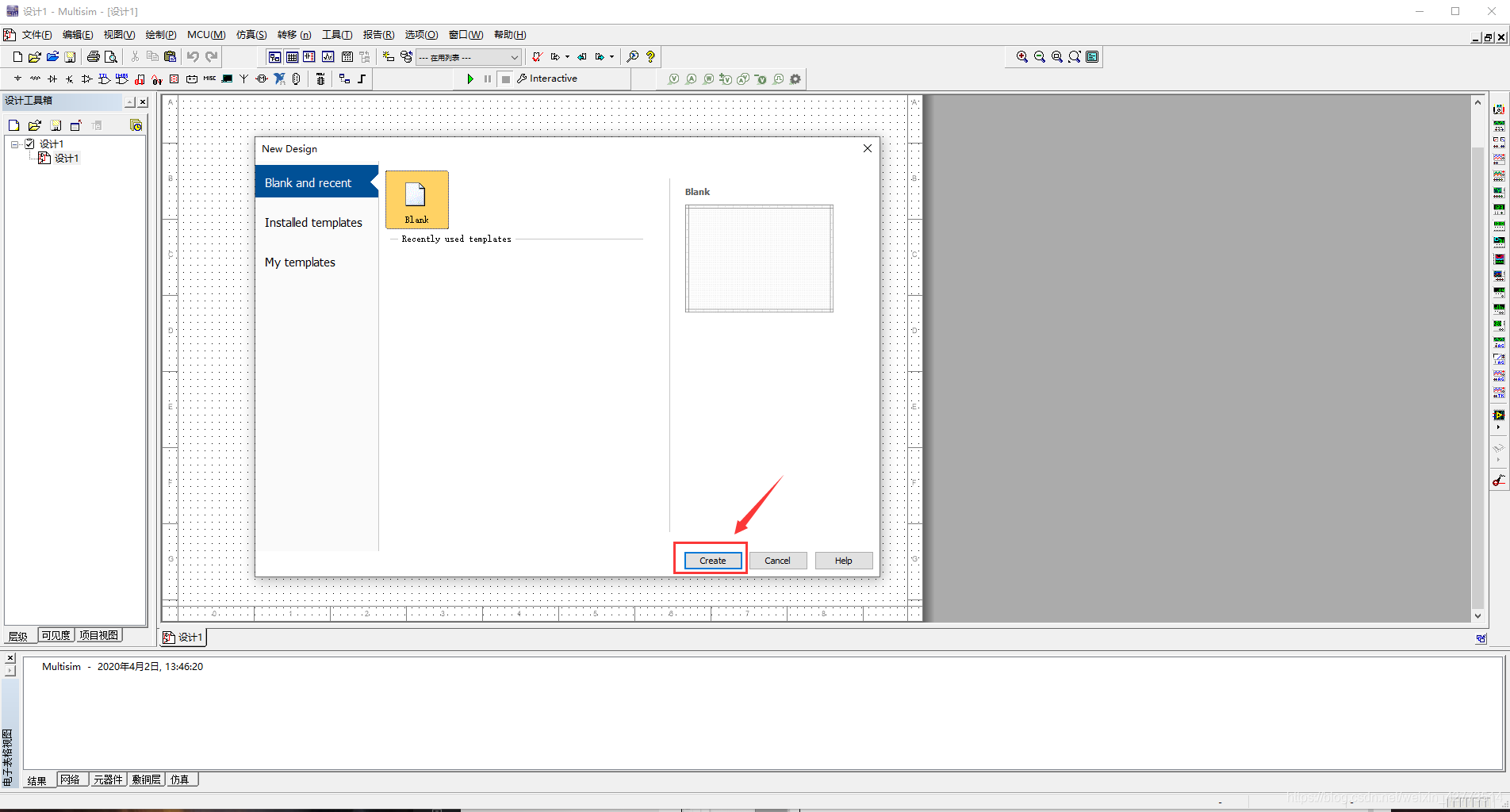

3、单击【Create】。

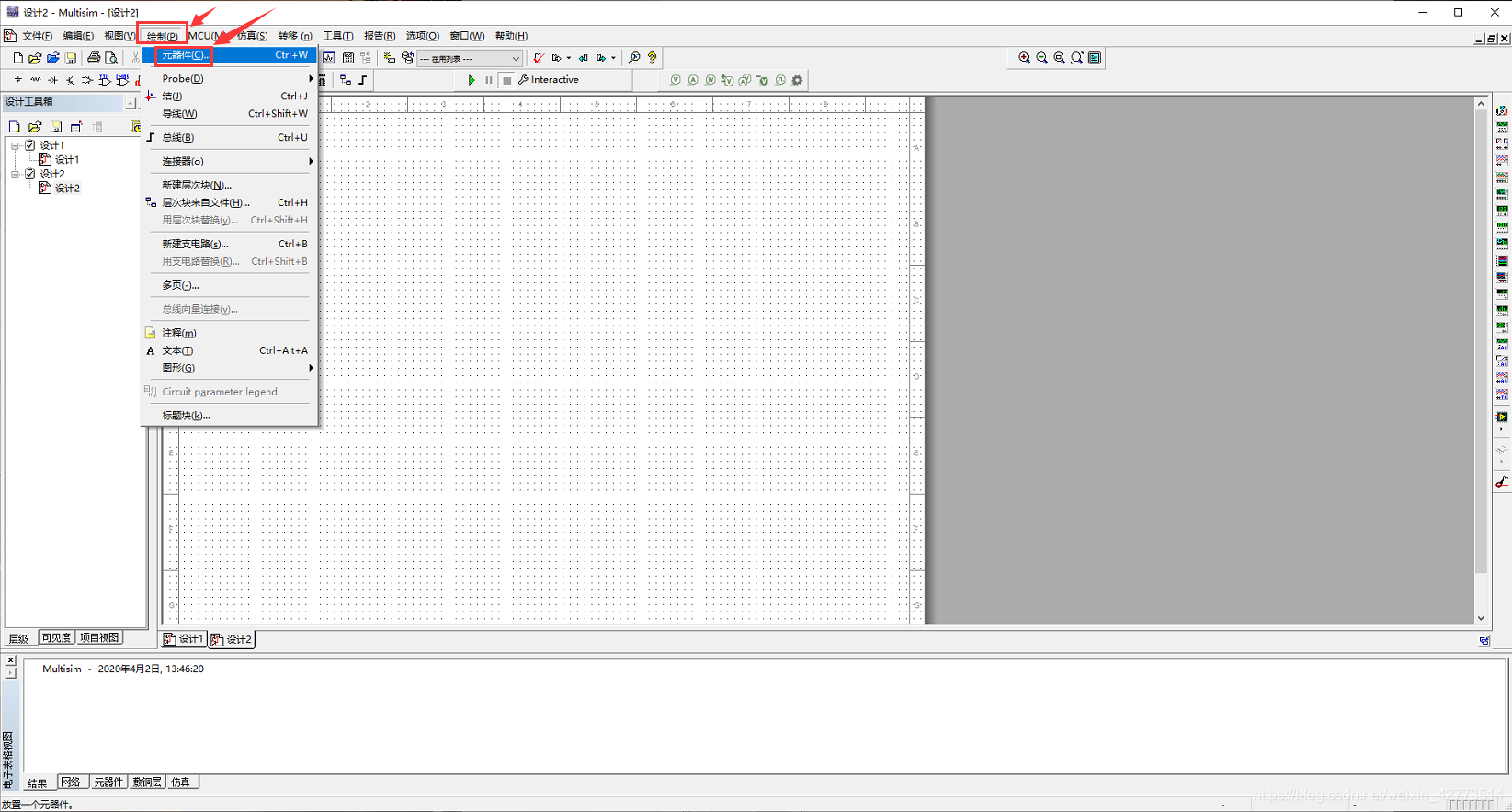

4、单击【绘制】，选择【元器件（C）】。

5、例如放置一个电阻的步骤：

      ①数据库：【主数据库】

      ②组：Basic

      ③系列：RESISTOR

      ④元器件：1k<
