Multisim基础 升压变压器的电路

Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

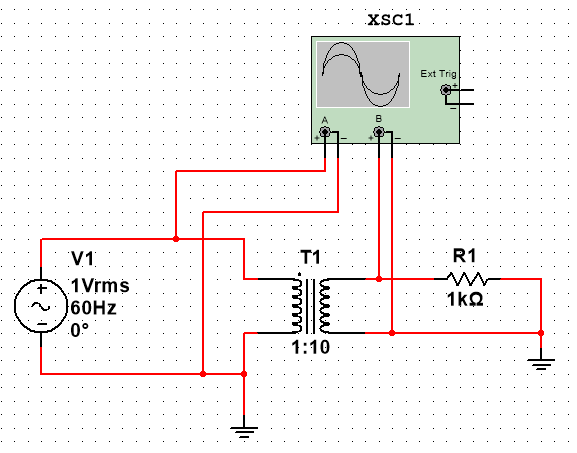

电路图

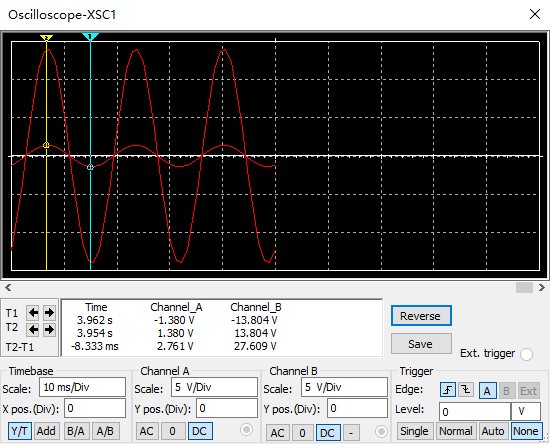

XSC1 示波器显示的波形

  • 注意看 channel_A 和 channel_B 的数值

  • 变压器分为:升压变压器和降压变压器。这个电路图是升压变压器。

  • 有的人逆向思维好,觉得降压变压器倒过来用就是升压变压器。只能正着用!倒过来的话,轻则烧断保险丝,重则烧毁变压器线圈。

reference

resource</
