新品发布 | SCT2A00/SCT2A12超低静态电流，让电池保护板待机时间再久一些

为了追求极致的效率及续航，低待机电流这一重要卖点需要寻找软硬件方案的最佳组合。选择更优的电源管理芯片可以降低电子设备在待机状态下的功耗，从而延长待机时间。

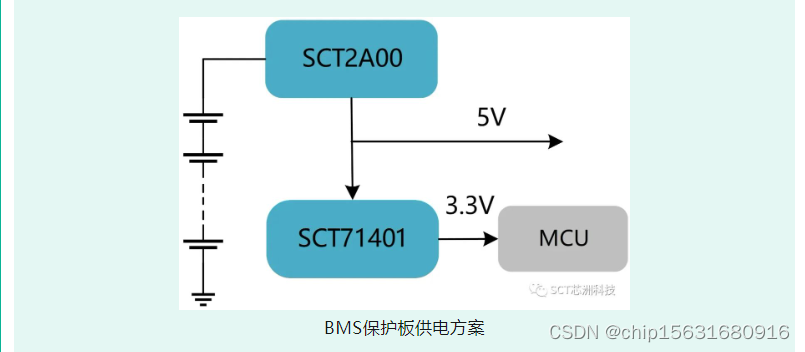

在高串电池类应用中，如储能BMS保护板、电动两轮车BMS保护板、电动助力车的仪表盘等应用，需要有一个超低静态电流DC-DC变换器来产生5V/12V，保证系统在休眠时有一个较低的待机电流。

由于在锂电池应用的实际场景中存在着较长时间的待机过程，如果待机电流过大，会缩短待机时间，导致锂电池过放而不能正常工作，需要重新激活。因此在锂电池保护板的应用中，对一级DC-DC变换器的静态电流有着严苛的需求，一般要求系统休眠时的待机电流<100uA。

产品优势

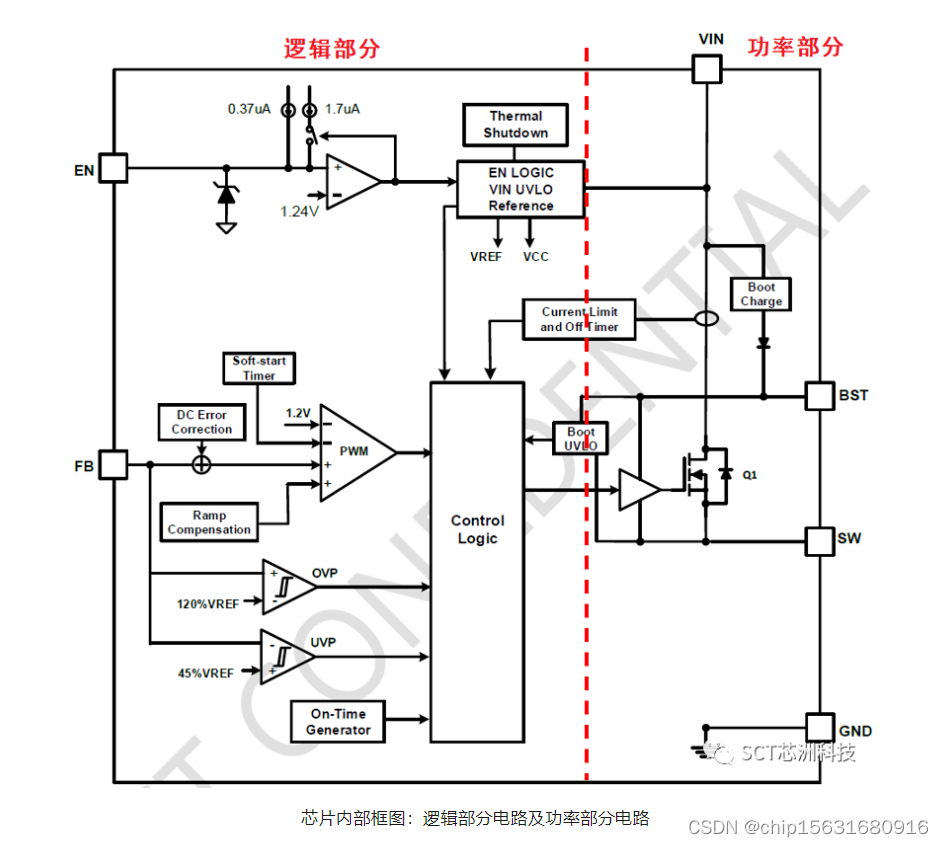

就DC-DC变换器芯片来说，需要达到这个系统指标，要重点关注变换器芯片的两个性能指标：逻辑部分功耗及功率部分电路功耗。如下图所示

1. 逻辑部分功耗，即变换器芯片自身逻辑线路工作的电流（非开关部分）产生的功耗。也就是我们通常所说的Non-switching时的静态电流，这个通常芯片都会标示，如下图所示。

注意：这部分电流不包含芯片内部MOS管工作时的电流，这时是没有输出电压的。通常的测试方法是通过抬高FB的电压，只让逻辑线路部分工作。

2. 功率部分电路功耗，即变换器芯片在空载输出时（保持稳定正常输出电压），功率部分工作时的功耗。

这部分功耗看芯片的设计，不同芯片差距较大，最终会影响系统实际的待机电流大小。测试方式是，在测试板输出设定为空载时，看输入电流实际大小。

芯洲科技最新推出的100V/0.6A和100V/1A的降压变换器SCT2A00/

SCT2A12，专门解决电池保护板应用中待机功耗问题，超低静态电流处于业内领先水平。

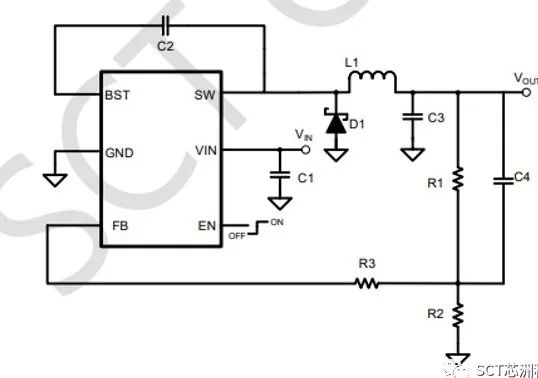

SCT2A00评估板

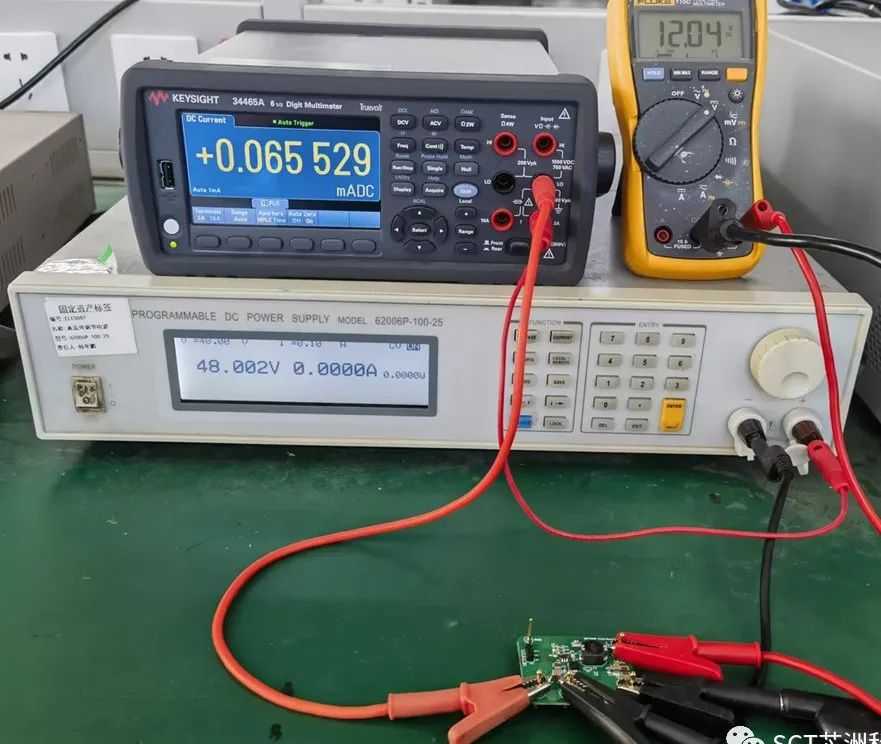

48V输入-12V空载输出时，输入电流测试

SCT2A00/SCT2A12，非开关部分逻辑电路的静态工作电流为49uA;

芯片对空载/轻载工作部分进行优化，从而使芯片在48V输入-12V输出 完全空载时，输入端的电流仅65uA，除去逻辑电路功耗，仅增加16uA的开关电路部分损耗。

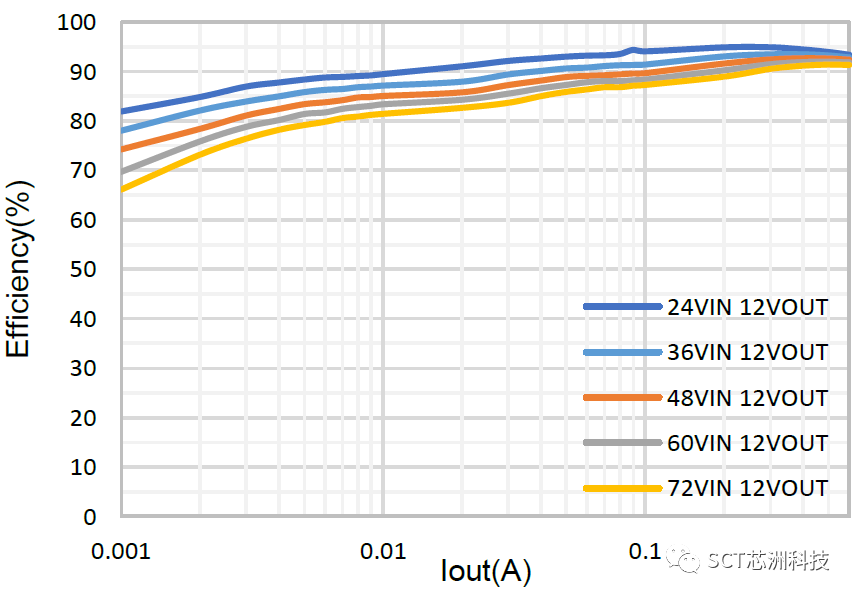

12V输出，SCT2A00不同输入条件下效率曲线

同时2A00/2A12也有非常高的轻载效率，可以降低系统工作损耗。如下图所示，在48V输入，12V/1mA输出时，效率可达74%。在100mA输出时，效率可达90%。

产品细节

⚪ 输入电压范围:  5.5V- 100V

⚪ 输出电压范围:  1.2V~30V

⚪ 持续输出电流: 600 mA

(SCT2A00),1A(SCT2A12)

⚪ Vin<60V时，峰值电流限制：1.2A(SCT2A00),1.8A(SCT2A12)

⚪ 输出电压精度: 1.2V± 3%

⚪ 低静态电流:  49µA

⚪ 空载待机电流（48V输入-12V输出）：65uA

⚪ 开关频率：300kHz(SCT2A00)，400kHz(SCT2A12)

⚪ 内部缓启动时间：3.6ms

⚪ 集成过流保护，过温保护功能

⚪ 封装：SOT23-6（SCT2A00），ESOP-8（SCT2A12）

更多应用

SCT2A00/SCT2A12除电池包保护板以外，还可以应用在电动两轮车电控板、仪表盘、园林工具、PoE供电、太阳能光伏优化器等应用场合。

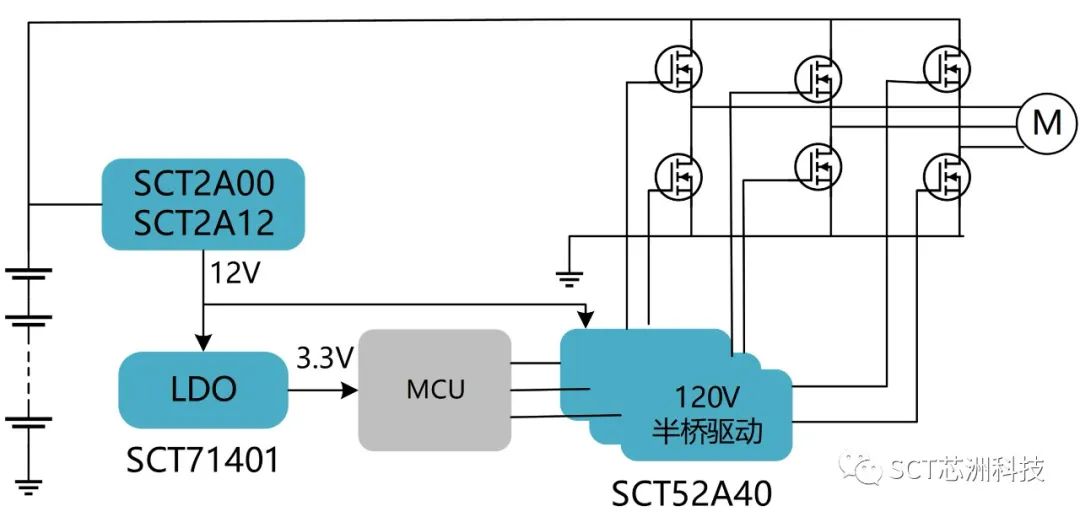

电动两车电控板电源解决方案

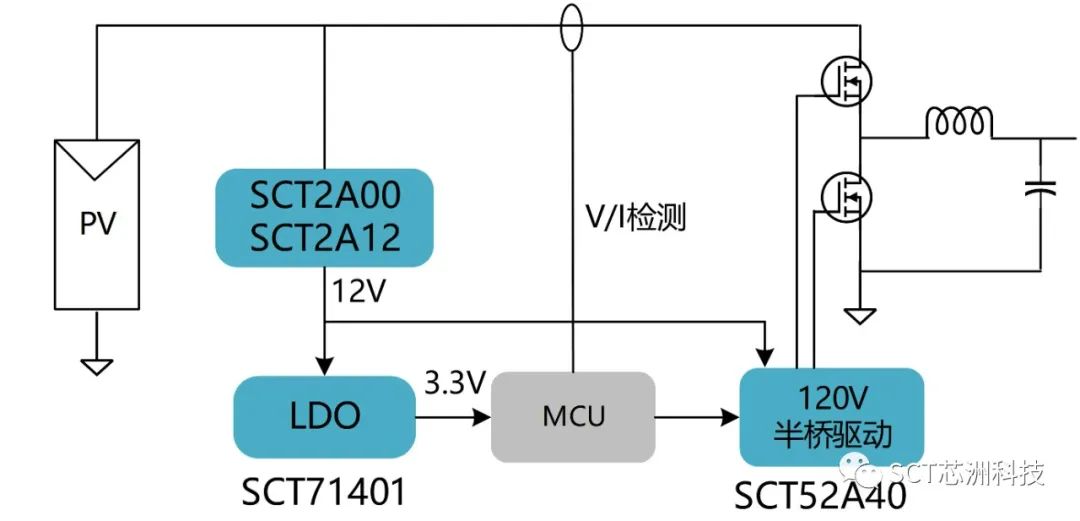

太阳能光伏优化器
