智能猫眼锁核心解决方案以及芯片简介SSD222

书接上回，前篇文章我们诠释了IP 网络摄像系统的定义以及组成部分的功能，也大概的讲了一下所针对的市场以及举例介绍了一款相关芯片，详情可点击下面卡片浏览高集成IP摄像SOC处理方案简介https://blog.csdn.net/Chipsupply/article/details/139090758?spm=1001.2014.3001.5501

那么我们今天来实际举例一下IP网络系统中的常见应用方案，以目前被人熟知的智能门锁为例。还是以Sigm star这品牌的开发版来做做举例剖析：

首先先来讲讲门锁的发展，水一下水一下。

门锁的前世今生以及发展

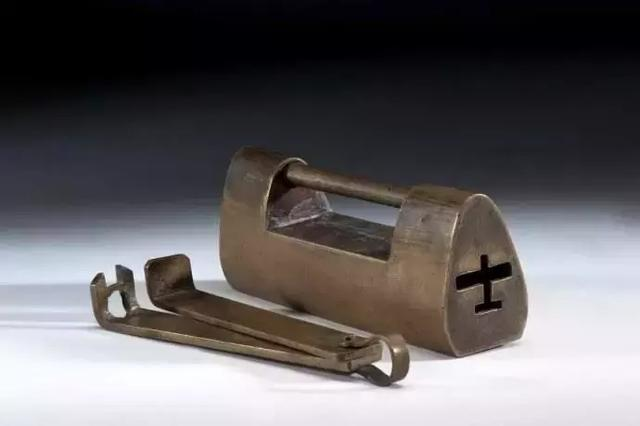

锁出现之前，先辈们都是在门上用绳索进行捆绑用来锁门，但是这种方式繁杂不说！主要还是有点耐心就能把绳索解开，主要是起到一个没作用的作用，然而到了商周时期 首次出现了锁与钥匙的搭配，也就是我们看古装电视剧中那那种铜锁，如下图所示：

三簧锁

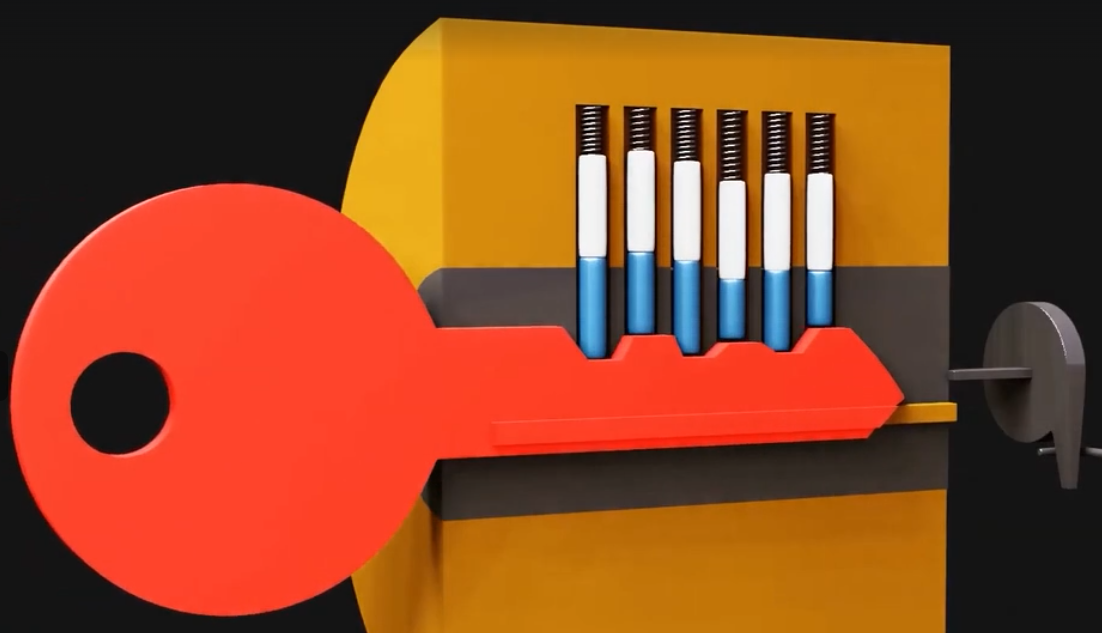

对！就是这玩意儿！小编家里至今都还有一把！为啥还能有一把？因为这玩意儿从商周时期开始出现，一直在我国沿用到19世纪中叶，也是1950年代。虽然相对于绳索来说！三簧锁在锁的保密性和安全性得到了加强，但是到了19世纪中叶，三簧锁的保密性以及安全性完完全全满足不了我国国民的需求。所以开始引进由名叫L.耶尔的美国人发明的弹子锁，也是目前租房中比较多的那种弹簧锁。这是款具备划别新旧时代意义的锁。通过对弹子的组合排列，使锁的编号由原有的2500种变化达到百万种，锁的保密与安全性能得到大大提高。

本世纪初，欧美国家电子密码锁技术趋近成熟，电子密码锁广泛应用于智能门禁系统中，最初使用最多的是保险箱、保险柜和金库等场所，起初价格高、成本高，随着技术的发展和成熟，逐步取代传统机械锁。

随着生物识别技术和蓝牙技术的发展，智能门锁的发展更进一步。基于生物识别技术开发的锁具开始出现，指纹识别由于其生物特征的唯一性，得到了众多地区的重视与推广。欧美和日韩国家开始出现指纹锁，指纹锁的出现是智能门锁领域的第二个高峰，识别迅速、安全、便捷的指纹锁是欧美国家的门锁首选，技术的成熟也为指纹锁提供了便利。

而到了现近，随着AI的发展，算法速度的不断提升，面部识别锁也应运而生。结合电子密码，指纹，以及面部识别的智能门锁已经成为了市场主流。这就是门锁的大概发展过程

智能门锁市场发展概况分析

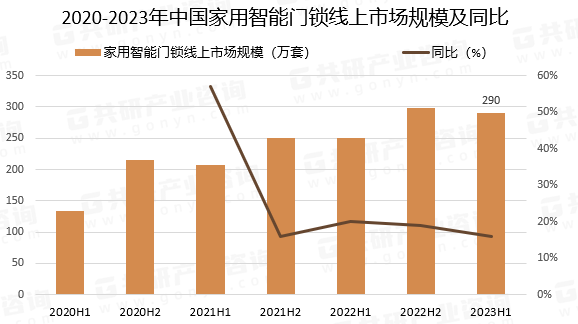

2023年上半年，中国智能门锁全渠道销量为855万套，与去年基本持平，其中线上零售市场约占34%，份额进一步扩大。2023年上半年，中国家用智能门锁线上市场销量290万套，同比增长16.1%；销售额为32.0亿元，同比增长2.7%；均价为1102元，同比下降11.6%，随着品牌的不断涌入，竞争不断加剧，行业以价换量的趋势较为明显。

技术迭代加速，人脸识别、室内屏以及智能猫眼将逐渐成为企业主推产品的标配。2023年上半年，人脸识别销量份额达到20.9%，较同期份额增长13.3%；指静脉销量份额为5.5%，较同期份额增长2.8%；智能猫眼锁销量份额36.8%，较同期份额增长5.2%；室内屏销量份额达27.8%，较同期份额增长11.3%。

而我们今天要举例的就是市场占有份额最多的智能猫眼锁。

就目前市场而言，带屏可视猫眼锁便已经形成了一定的规模，有49个品牌在售，其中代表品牌有萤石，箭牌，希箭等；2021年，参与品牌开始呈现爆发式增长，截止2023年7月，在售品牌已经逼近200家；头部品牌中，TCL、凯迪仕、飞利浦率先在2021年切入赛道，德施曼、华为、鹿客在2022年随后跟进，小米进入相对较晚，首款产品在2023年发布；至此，头部品牌均发布了带屏可视猫眼锁。

集成人脸识别+可视门铃+可视猫眼具有超高性价比，可实现多种安全开锁方式，满足用户多种开锁场景需求，以及市场的不断挖掘扩大。确实值得各大头部品牌纷纷下场厮杀

智能屏显CAM核心控制：SSD222D

一款高度集成的SOC产品，适用于面部访问和智能显示应用。
基于ARMCortex-A7双核，集成了图像传感器接口、先进的ISP、高性能JPEG编码器、2D图形引擎、TTL/串行RGB可调画质引擎和其他有用的外设。

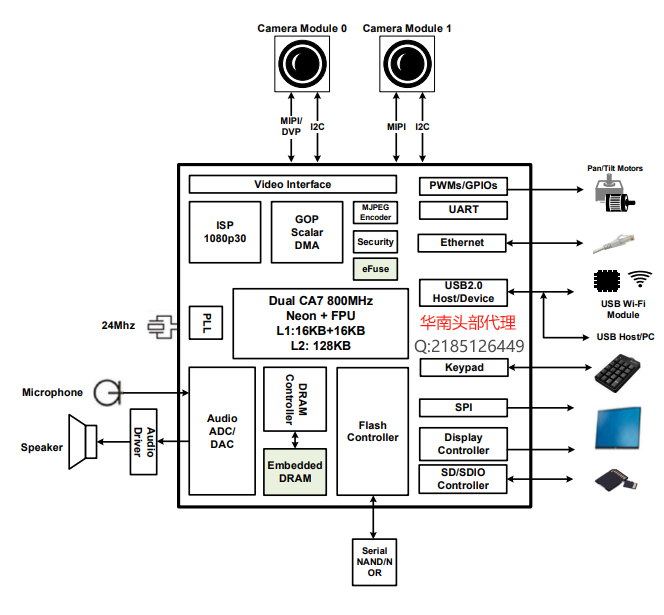

在方框图中演示了其应用处理器的典型使用。完整的系统包括NOR/NAND闪存、DRAM、SD卡、USB接口，以及多种音频连接。在输出到面板之前，可以对图像的亮度/对比度/饱和度/清晰度进行增强，以获得最佳的图像质量。NOR或NAND闪存通常留给操作系统和应用软件使用。此外，还支持SARADC、AudioADC/DAC、UARTs、pwm、gpio和SPI等其他外设，以最大的灵活性实现应用。
支持安全启动和个性化认证机制，确保系统安全。AES/DES/3DES密码引擎也可以帮助加密压缩的视频/音频流，以保护隐私。

由上可以看出，SSD222D在摄像头的基础上，可以增加液晶屏驱动功能。内置128MB DDR3，配套人脸识别算法，支持语音，方案成熟度非常高。

方案特点

• 基于ARM Cortex-A7双核高达1.0GHz，内置高性能ISP内核；

• 支持双路MIPI接口摄像头，支持双目活体识别，能适应各种复杂光线场景；

• 支持TTL屏显示驱动接口，分辨率1280*800@60帧;

• 无需外挂离线语言模块，极大降低了主板成本；

• 启动速度快，功耗低

篇幅有限，具体芯片参数就不在此赘叙，需要详细规格书以及原理图参考的朋友可随时联系小编哦（看昵称），该芯片配备完整的硬件平台和软件SDK。，尤其针对典型应用场景提供了源码级方案支撑，可帮助缩短产品开发周期、降低整体开发成本，提升产品市场竞争力。加快产品上市时间。随时欢迎联系小编
