ESP32C3打造小爱夜灯终极版

自从上次将ESP32C3接入米家，一直有用它做个小夜灯的想法。所以我的目标就是做一个能用小爱同学控制的小夜灯。我最终实现了预期目标，并增加了亮度控制、色调控制、模式控制的功能。本文会详细描述硬件构成及进行完整源码讲解。

前言

最近测试了ESP32C3接入米家，成功用小爱同学控制板载LED开关。一直在寻找能塞入ESP32C3的小夜灯，或者计划自己画个C3的板子，实现用小爱同学控制真正的灯。

直到我猛地发现，家里有个闲置的语音声控灯（以下简称环形灯），直接用它改装不就好了。它被抛弃的原因是语音识别不准，经常误触，平时说话都会误识别开关灯。

而且用这个灯改还有几个好处：壳子大，能直接塞入ESP32C3核心板；有两种颜色的灯，那我就可以搞出不同颜色，不同模式。

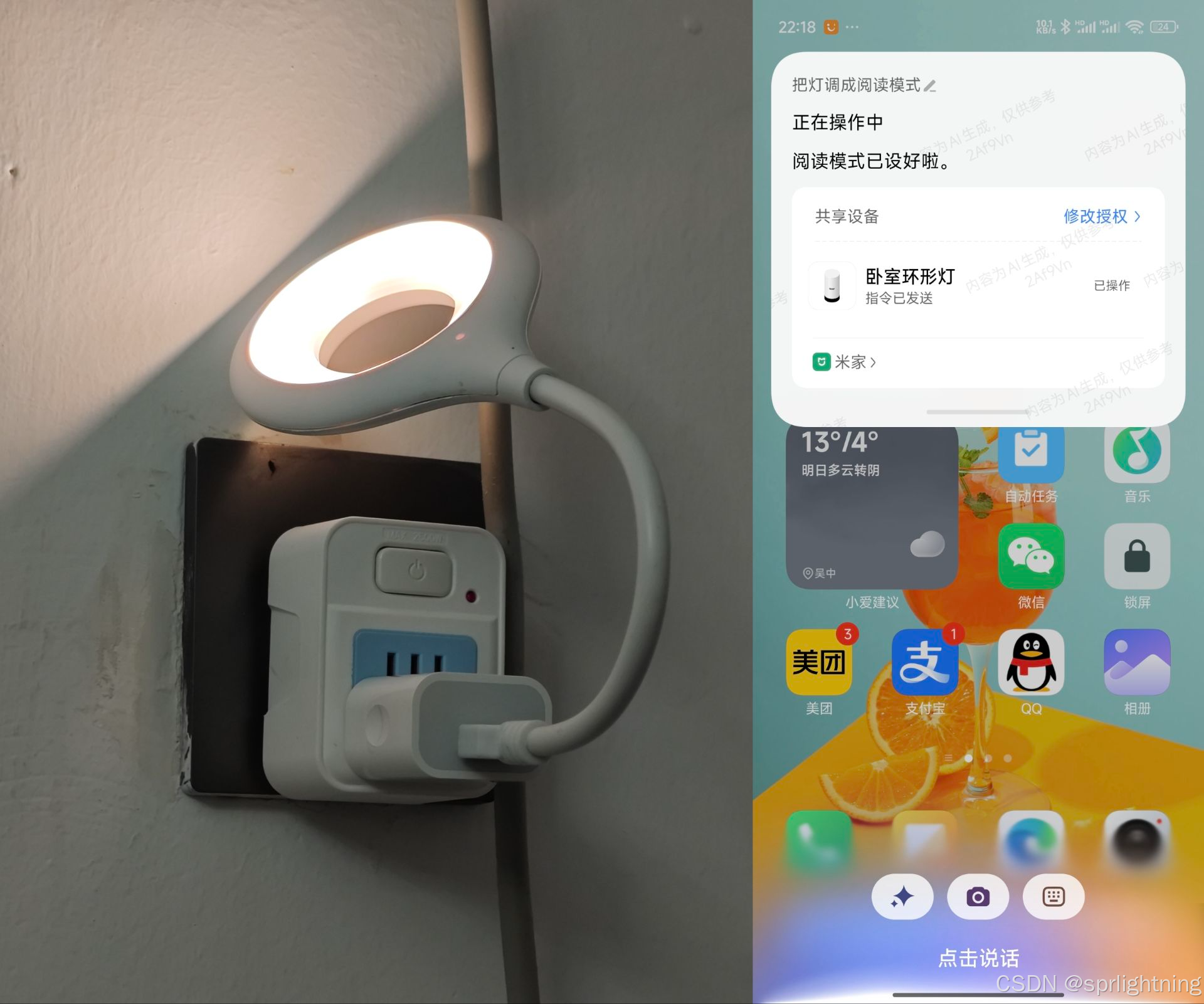

这里首先放出最终的演示效果，详见B站：没人要的环形灯接入米家，用小爱同学控制开关灯，调亮度，调模式

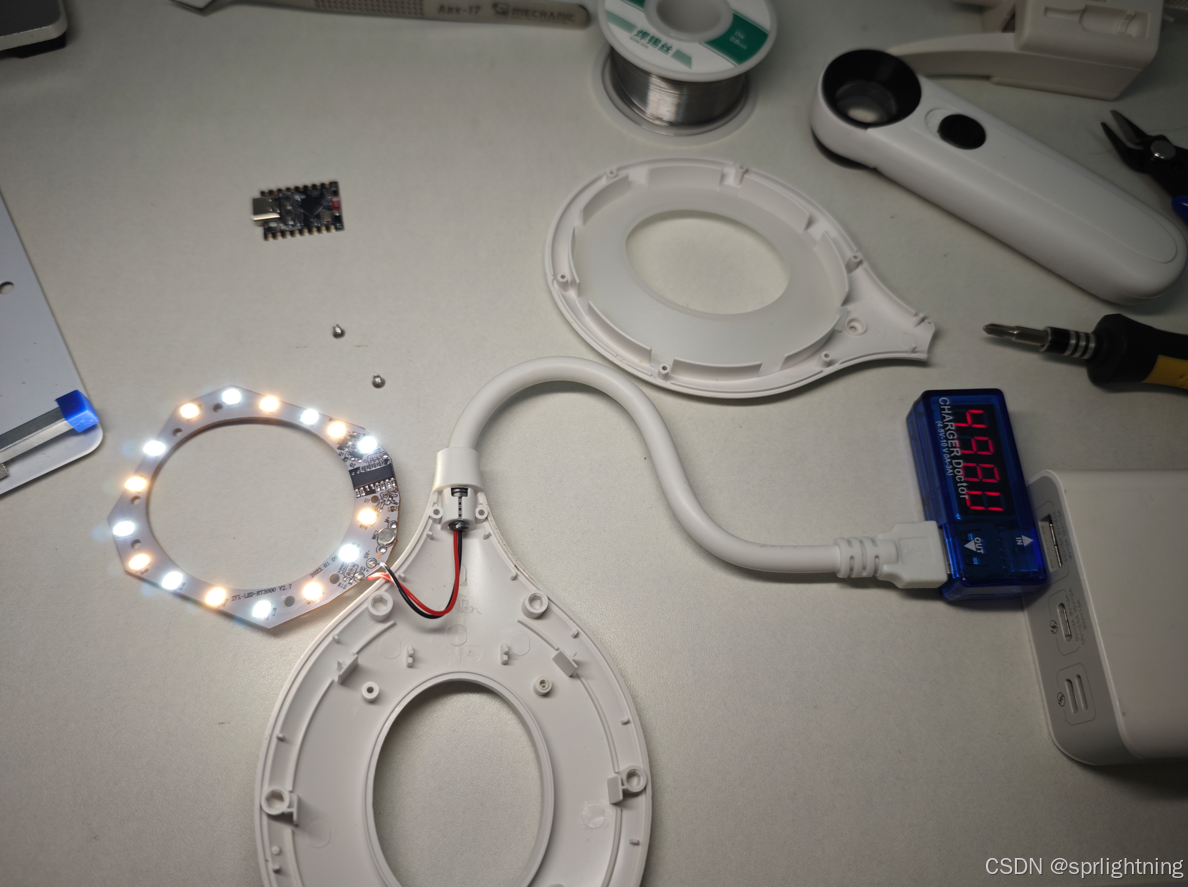

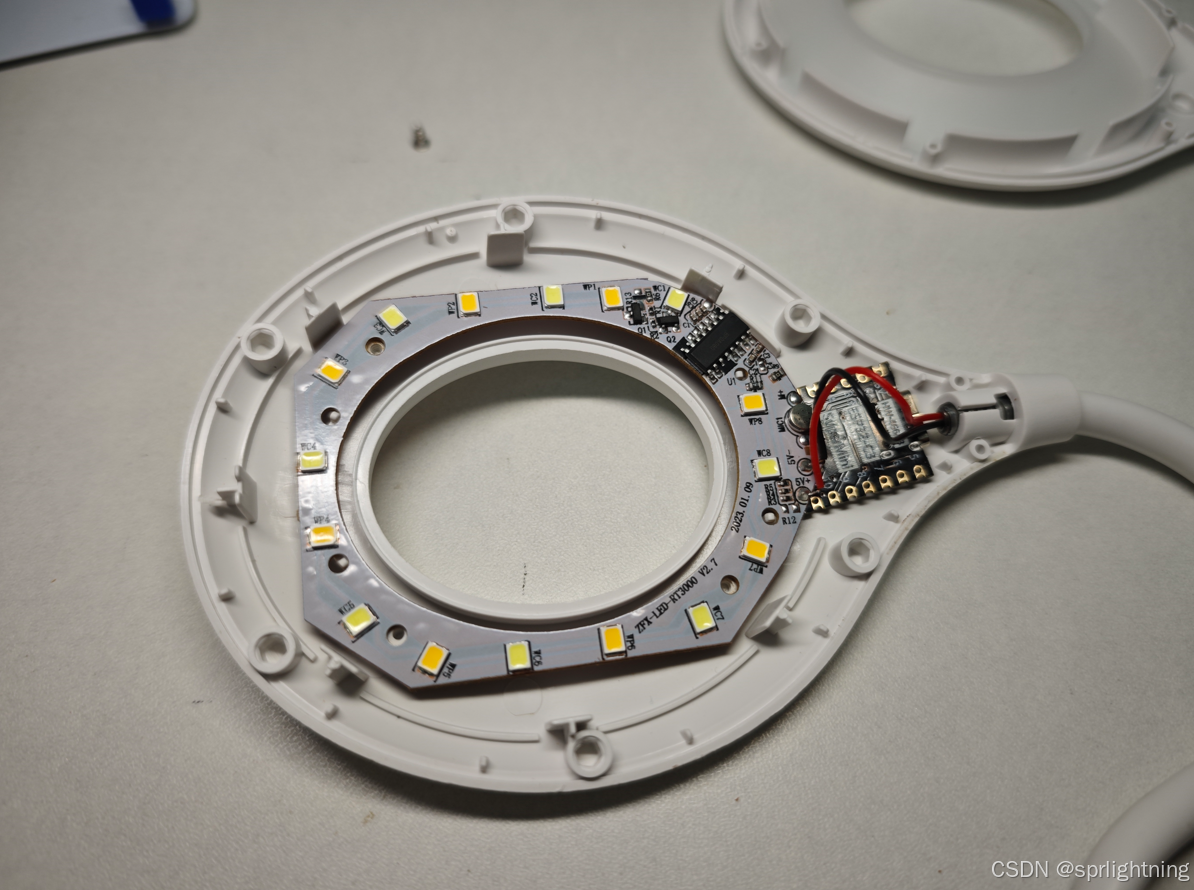

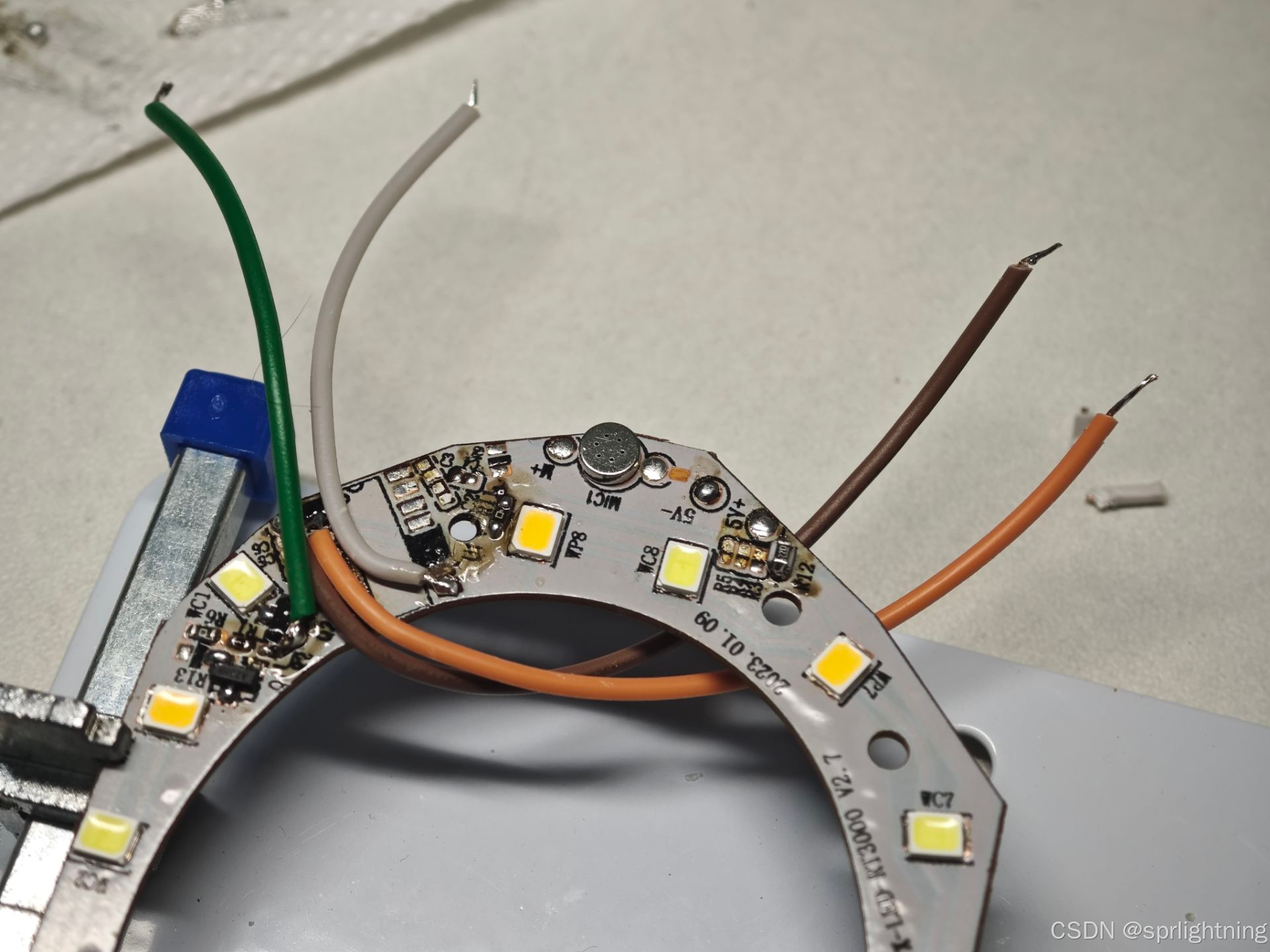

拆开比划了一下，别说，正好可以放入ESP32C3的板子，而且还是单层板。那直接改装做小夜灯好了。

一、环形灯参数测量

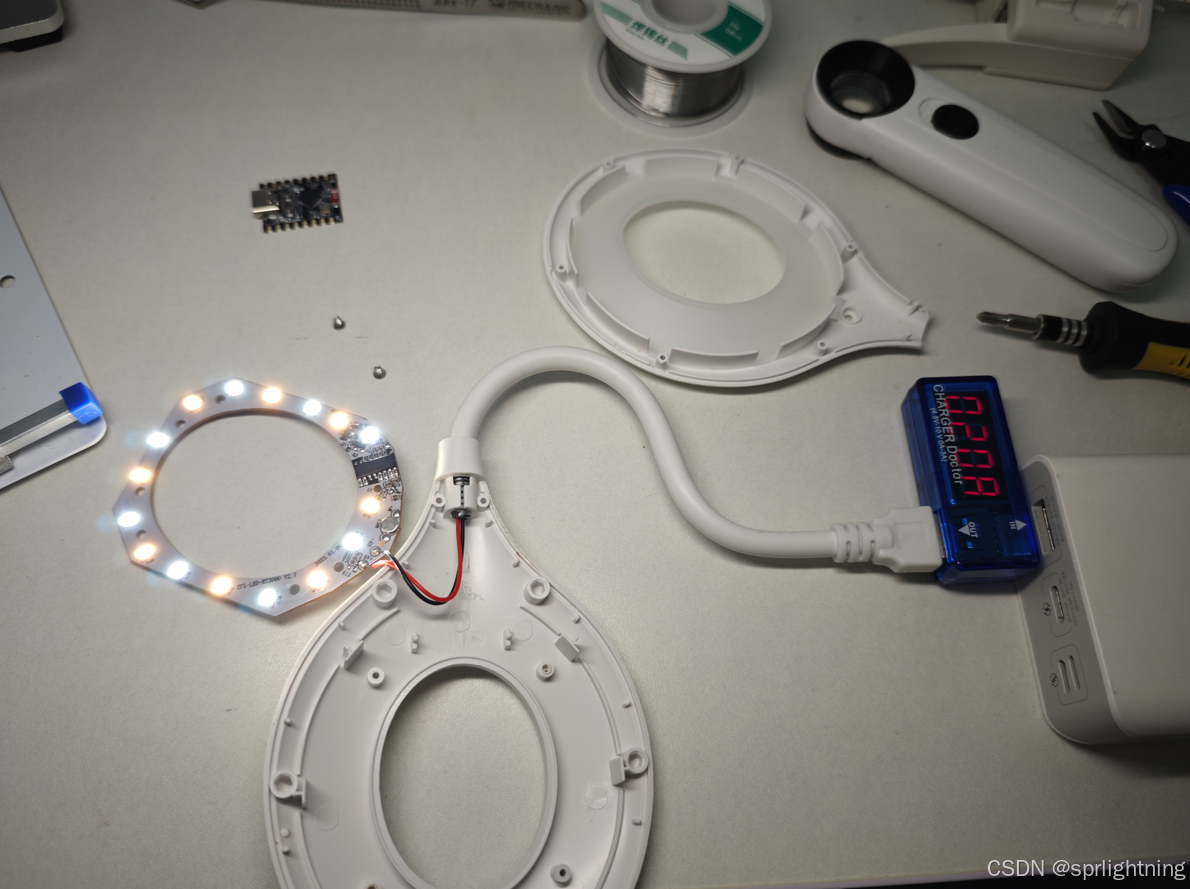

灯正常工作时是4.98V，0.2A，差不多是1W，耗电量不大。

LED

测量了一下这个环型灯，分暖光和白光两种，各8颗，每种颜色的灯单独并联，然后两种颜色的灯的正极经过10Ω（三个电阻并联后的值，R3～R5）与电源正极相连，两组灯的负极各与一个mos相连，所以这个模块是IC通过mos分别控制这两组灯负极的通断，来实现开关。

测量可知，最亮时，灯的压降是2.82V。

这样就清楚了，灯的工作电压是3V左右，灯正极的10Ω串联电阻为限流电阻。

但是注意到限流电阻是3个0402封装，单个62.5mW，三个并联是0.1875W。实测工作时并联电阻压降1.75V，那电流就是1.75/10=0.175A，功率为1.75x0.175=0.31W，这严重超功率了，莫非是厂家故意不小心安排的？一种定期报废的手段？？？这三个电阻算是这个产品的大雷了。。。

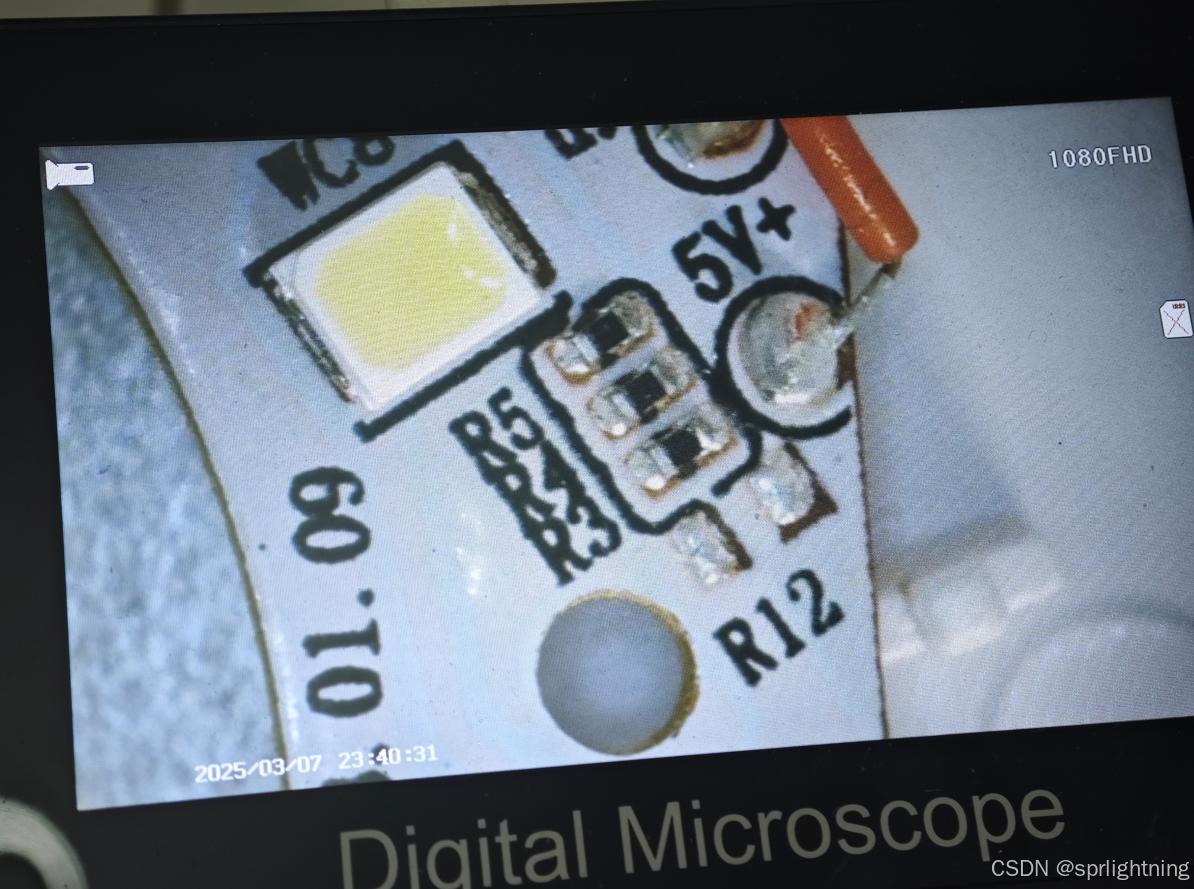

同时注意到这三个限流电阻旁边有个0603空焊盘，也是并联在一起的。

考虑到这个灯是亮度可调，所以应该是PWM控制，所以实际工作时这些限流电阻不是一直有电流的，这应该是他暂时能用的原因。假如我将他接入米家，假如采用IO控制而非PWM控制，那开灯时就是一直导通，限流电阻必坏，真是可恶。。。

这种情况用三个0805封装的30Ω电阻并联才比较好，然后才能接入米家。

由于我没这个电阻，所以要结合灯的压降2.82V来考虑新的电阻。

假设电源电压5V，不考虑亮度，那限流电阻压降是2.18V，采用三个0402+一个0603则最低要求16.5Ω。

仅仅补焊一个0603电阻不切实际，并联电阻会永远低于10Ω。所以同时要增大0402里面的电阻。

我查了一下我的电阻，0402封装的最小是470Ω，所以要将三个0402里面的电阻换成0402 470Ω，然后补焊一个100Ω 0603电阻即可，此时并联电阻是21Ω，满足需求。

计算一下，5-2.82=2.18V，2.182.18/21=0.23W，0.06253+0.1=0.29W＞0.23W，完全没问题。

mos

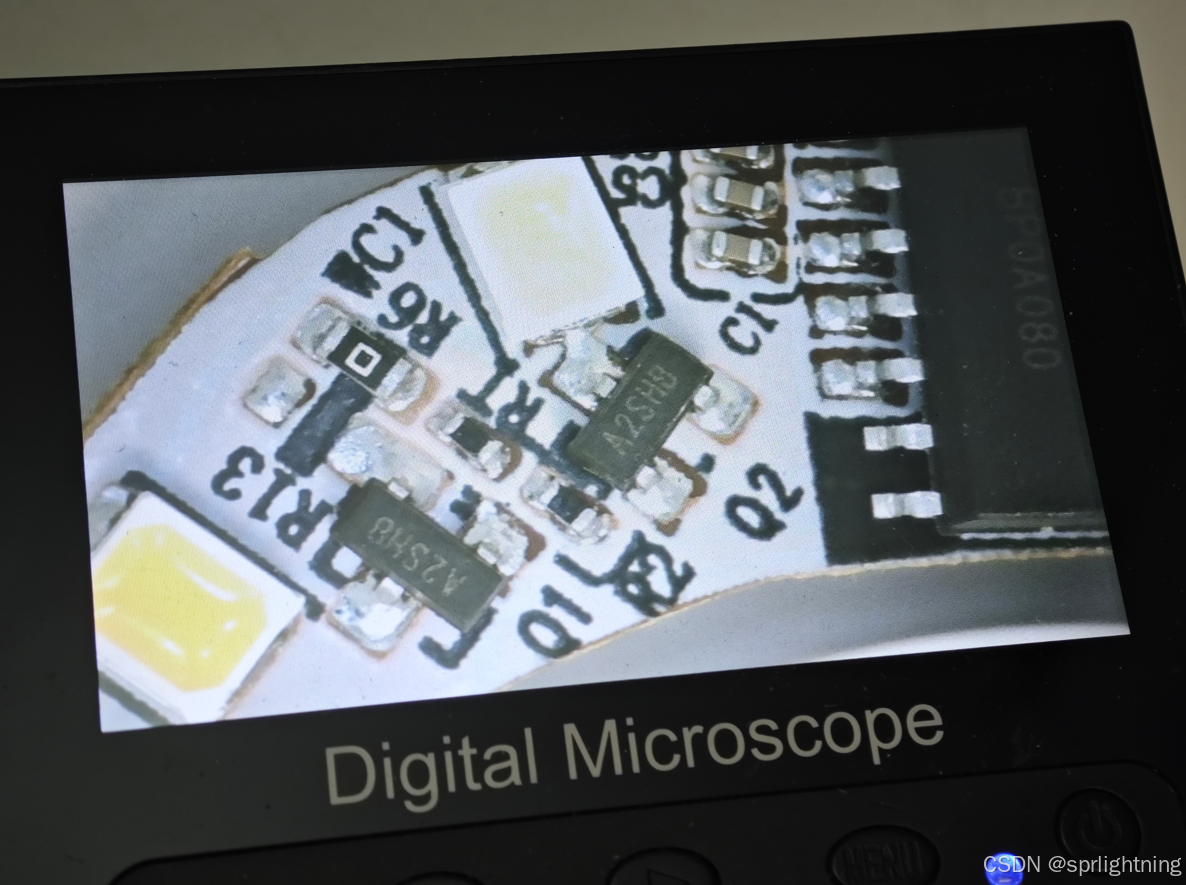

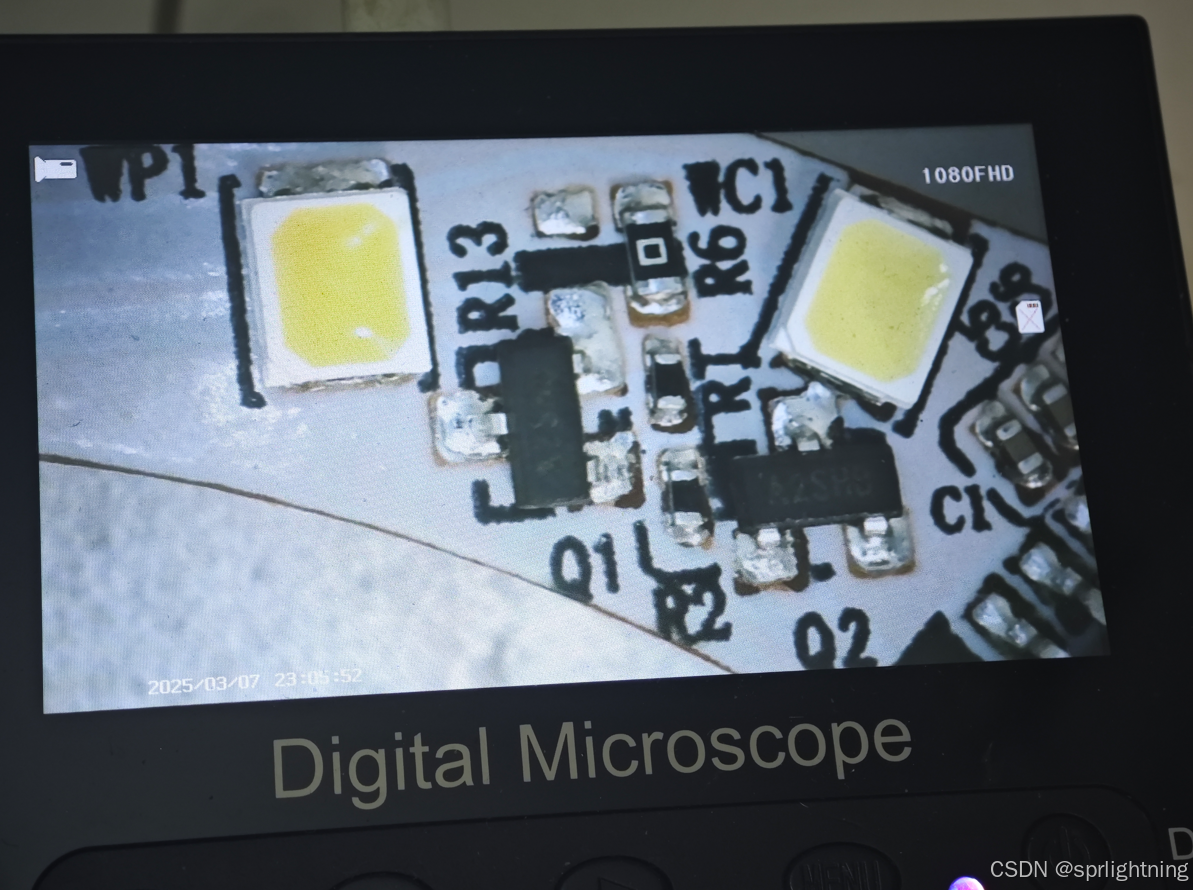

mos是杰盛微的2302A，丝印为A2SHB，为nmos，漏源电压20V，漏极电流3A，所以mos的选型是合理的。两组灯的负极各与一个mos漏极相连，mos源极直接接地，两个mos的栅极各有一个100Ω电阻下拉到地。

实测栅极电压最高1.23V，两个电阻日常损耗就是1.23*1.23/50=0.03W，如果采用10k会比较省电。

两个mos栅极直接和IC相连，这里标注一下，Q1控制暖光，栅极接IC第9脚；Q2控制白光，接IC第10脚。

麦克风

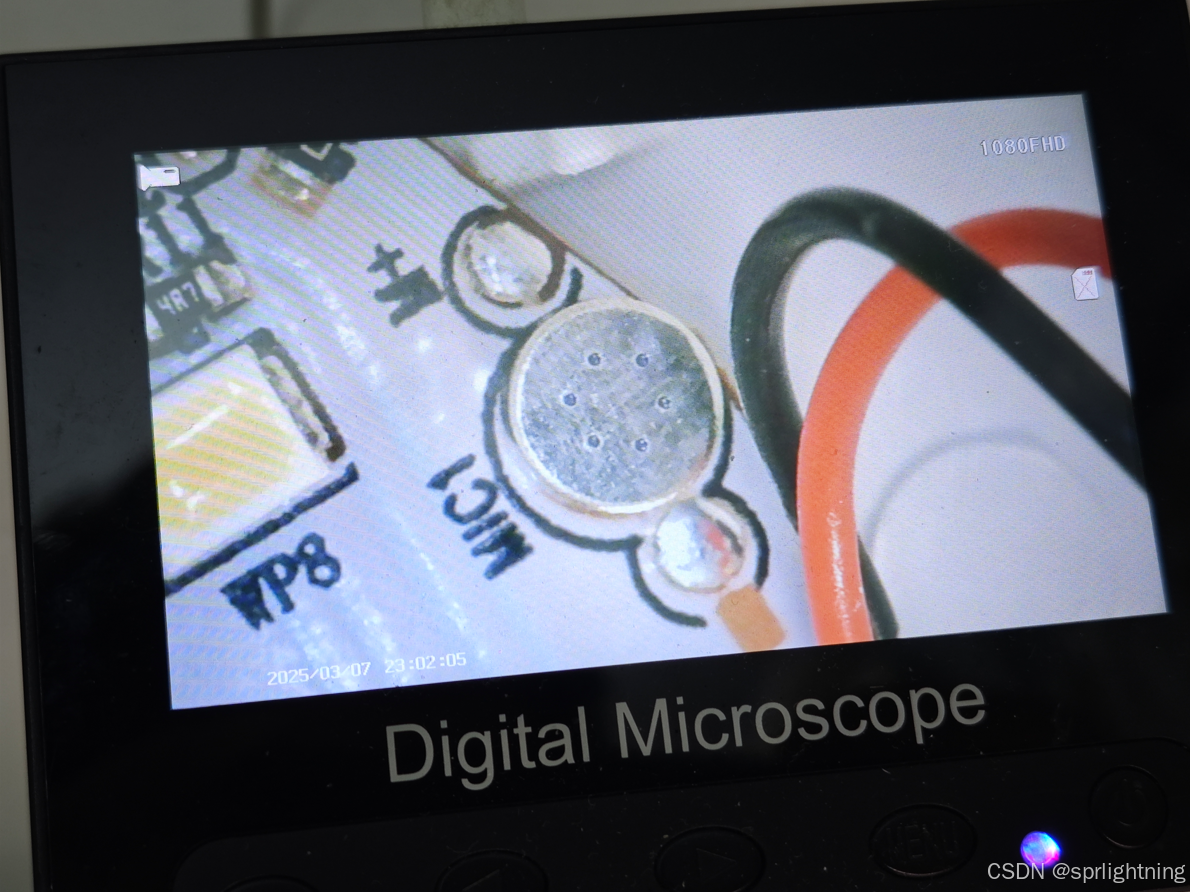

除此了LED，还有个麦克风，麦克风负极接地，正极接IC第13脚，型号未知。

IC

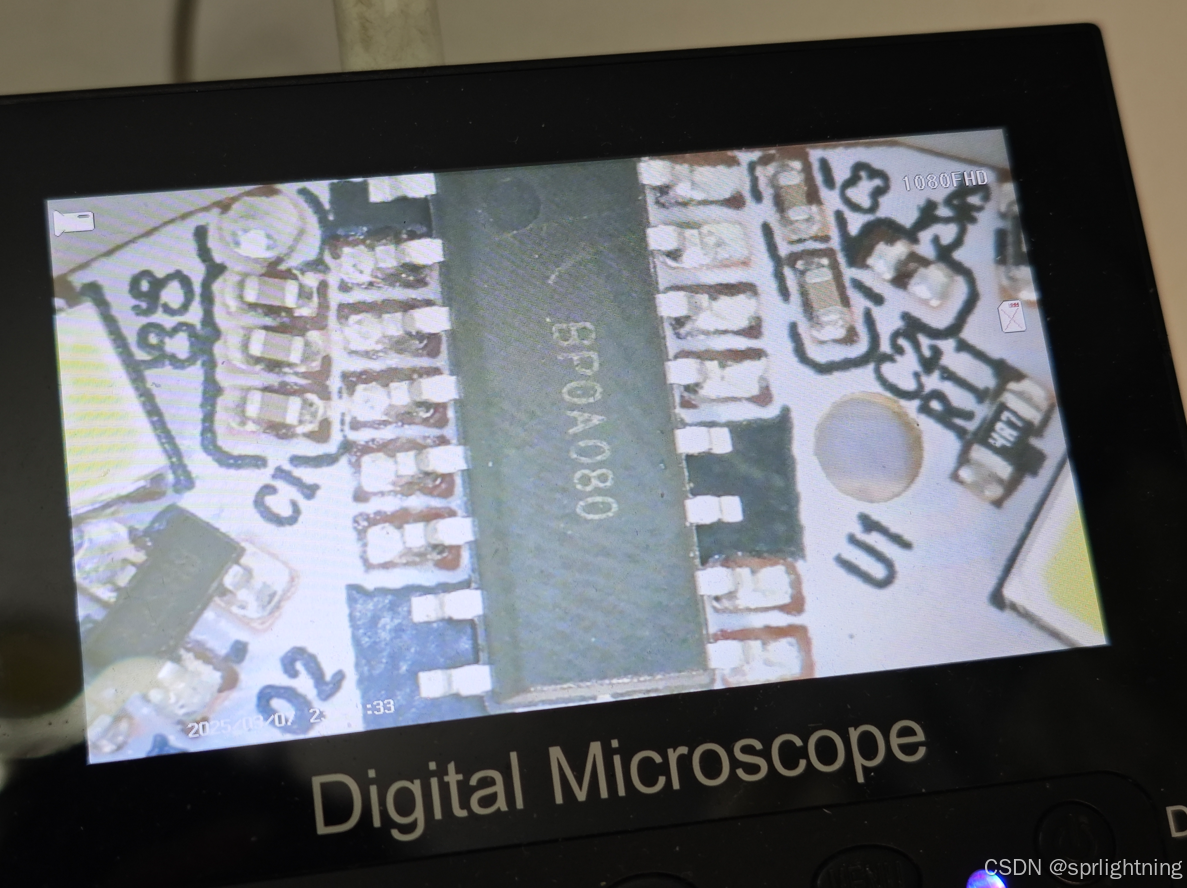

好了，到主控IC了，这里理一下。丝印BP0A080，sop-16封装，查不到这个型号。推测是改过丝印的。这种芯片归类为音频接口芯片，比较常用的是灵星芯微的PT2399，以及友顺的TEA1062。

回到这款芯片，整理一下引脚情况如下：

引脚	功能
1	NC
2	VCC，接C6到地，接4.7Ω到电源
3	接C5到地
4	接C1到地
5	未知
6	未知
7	NC
8	NC
9	Q1栅极（暖）
10	Q2栅极（白）
11	NC
12	NC
13	麦克风正极，接电容C2
14	接电容C2
15	GND
16	接电容C3到地

二、改装方案

从上面的测量计算数据可知，首先要改限流电阻和mos下拉电阻，其次是拆掉IC，将IC的9和10脚接入ESP32C3的IO口，将IC的GND接入ESP32C3的GND，灯板5V接入ESP32C3的USB 5V。

限流电阻

将3个限流电阻中的两个换成470Ω 0402（R3、R4、R5中的两个），补焊100Ω 0603（R12楼）。

下拉电阻

mos下拉电阻（R1、R2）换成10K 0402。

拆IC

优先用加热台，怕破坏LED。

连接ESP32C3

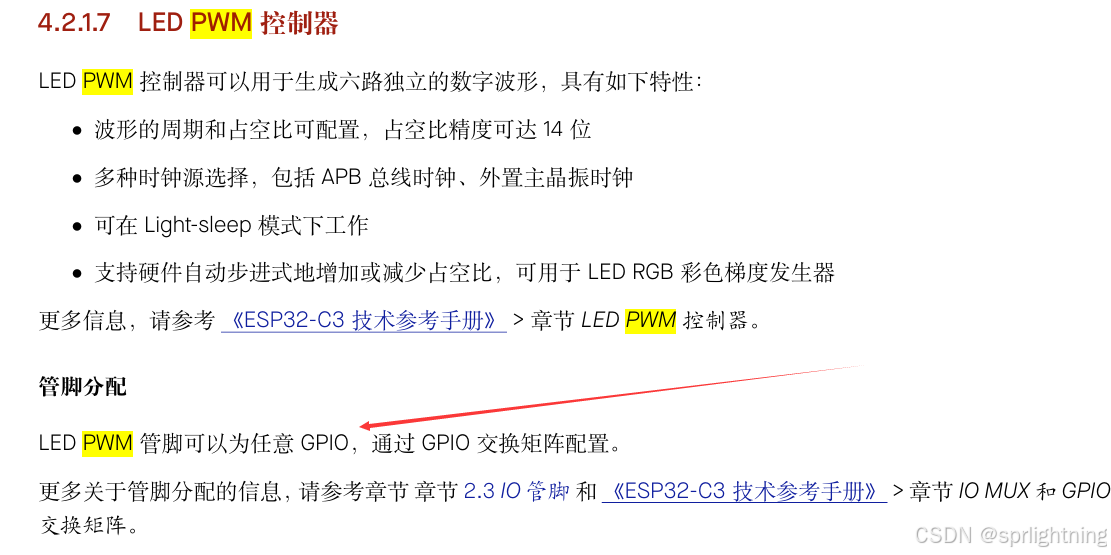

这里需要寻找支持PWM输出的引脚，从ESP32C3的规格书来看[3]，所有的GPIO都支持PWM输出，需要做的是配置LED PWM控制器。

同时LED是nmos控制，高电平开，这样有利于程序里面直接调节亮度，脉宽越大、频率越高就越亮。

于是核心板的9和10号可以做为GPIO，对应灯板上IC位的P9和P10，分别是控制Q1栅极（暖）、Q2栅极（白）：

灯板	ESP32C3	功能	EN状态
5V	5V	5V	/
GND	GND	GND	/
IC-P9	IO9	Q1栅极（暖）	H
IC-P10	IO10	Q2栅极（白）	H

三、改装过程记录

硬件上的变更为调整限流电阻，去掉旧的主控芯片，引出两路LED控制端，引出供电。

改限流电阻

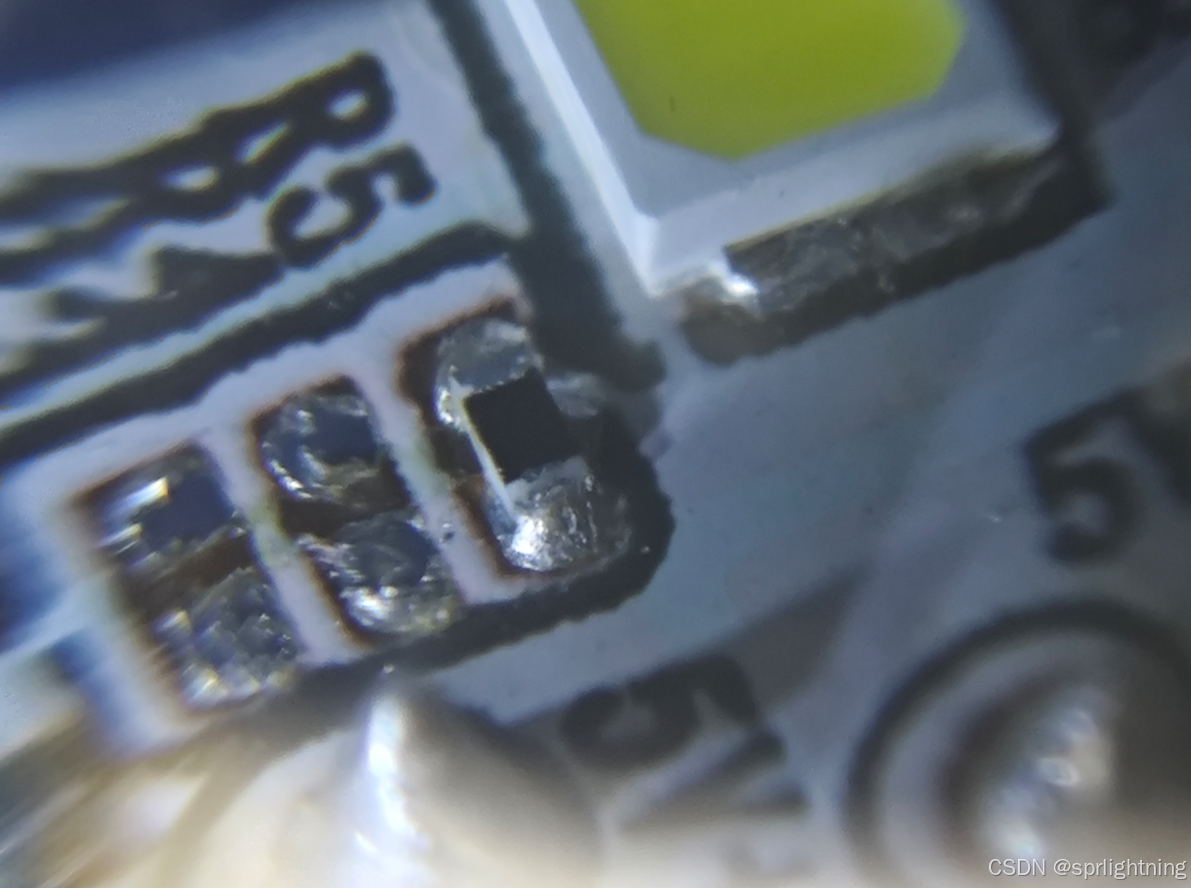

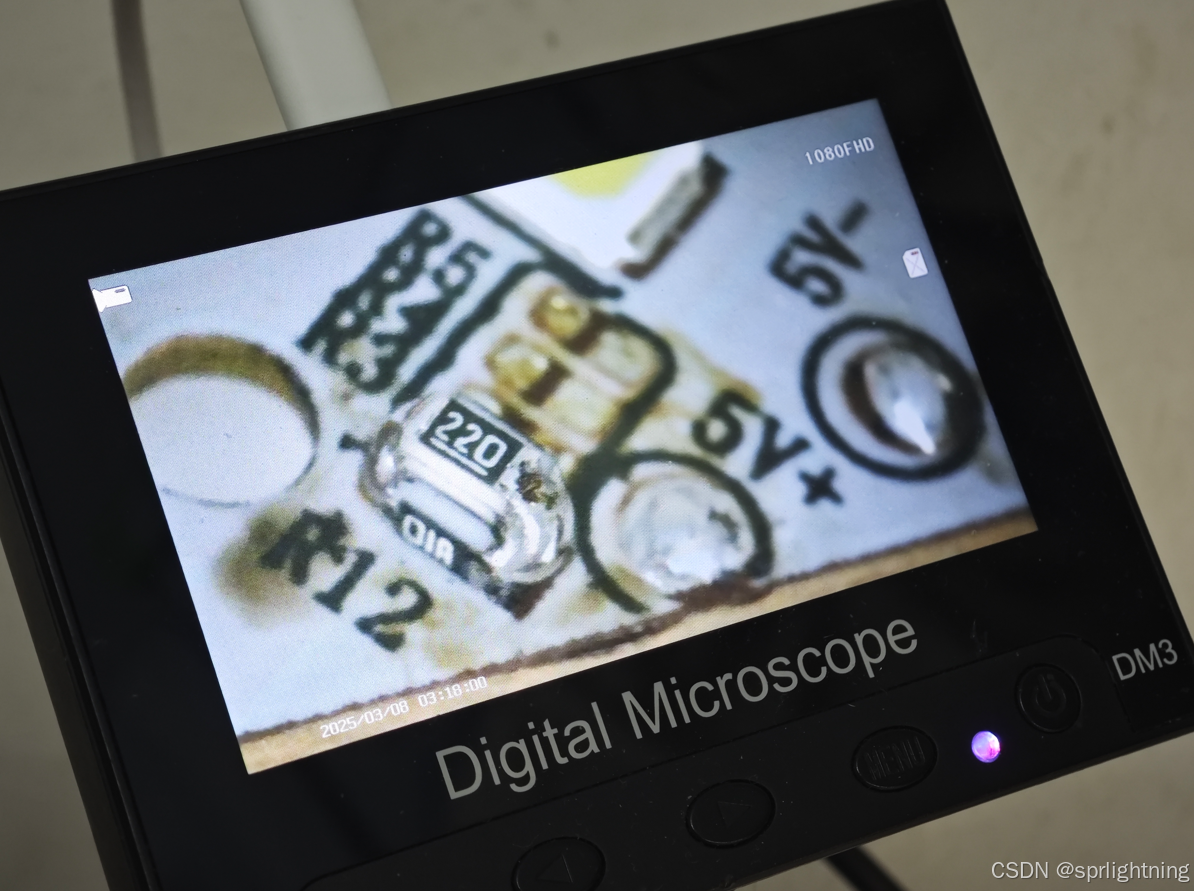

原以为3个限流电阻是30Ω，才会导致并联电阻为10Ω。实际用热台拆解时才发现，三个电阻已经坏了两个，如下图，引脚到碳膜已经熔断，只有一个10Ω 0402品质较好在一直支撑着。。。

所以他原计划的限流电阻是3.3Ω。

剩下的那个10Ω 0402虽然万用表测试OK，但是不敢用。于是可以这样，4个100Ω 0603叠在一起并联，那就是0.4W 25Ω，足够了。

限流电阻实际我焊了5个100Ω 0603和一个22Ω 0603，并联电阻为10.5Ω，方式比较抽象，4个叠焊，两侧再各焊一个。

连接ESP32与灯板

如第二节改装方案里所述，引出灯板需要连接到ESP32C3上面的线，一共4根：

灯板	ESP32C3	功能	EN状态	颜色
5V	5V	5V	/	橙色
GND	GND	GND	/	棕色
IC-P9	IO9	Q1栅极（暖）	H	白色
IC-P10	IO10	Q2栅极（白）	H	绿色

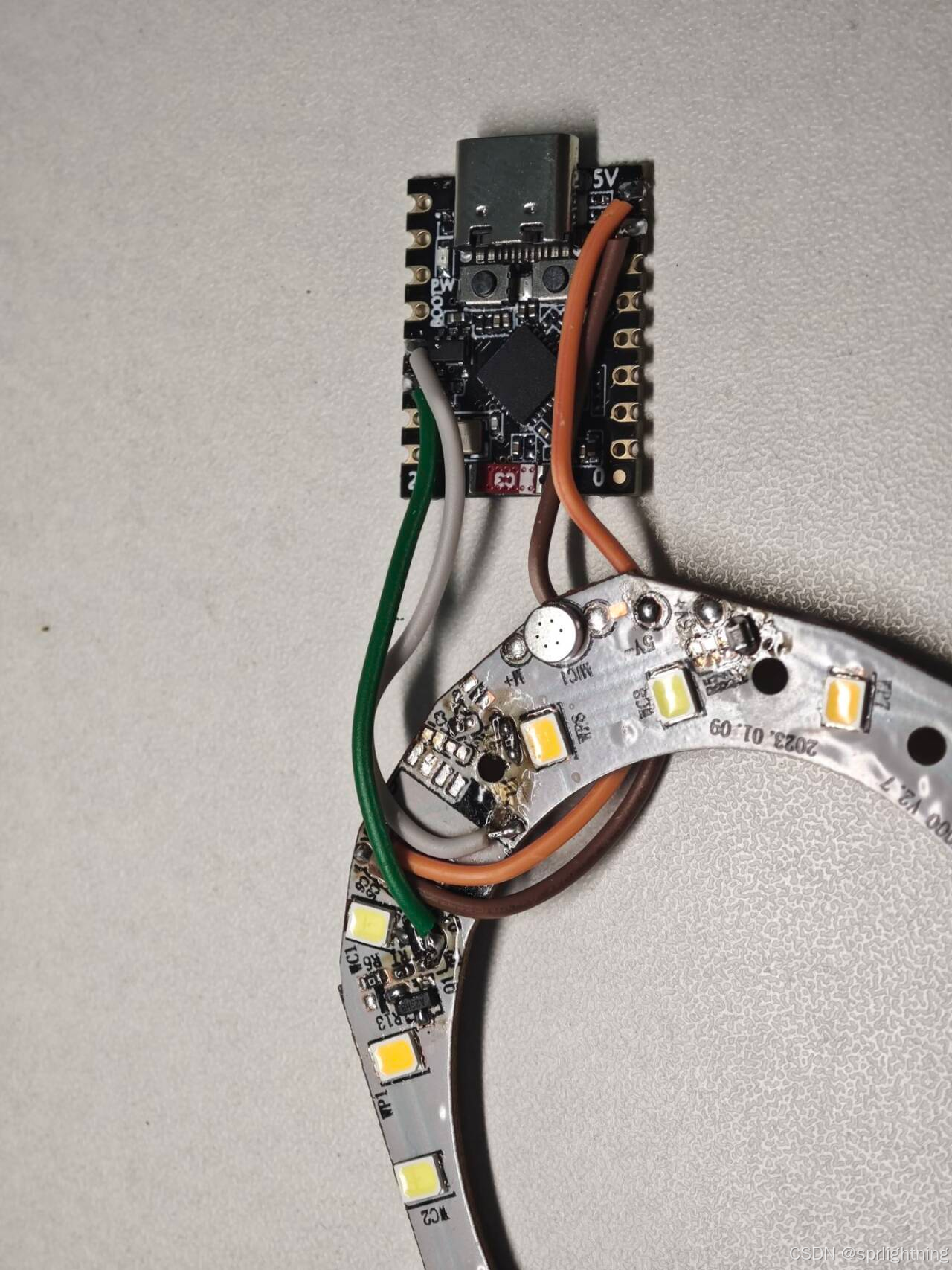

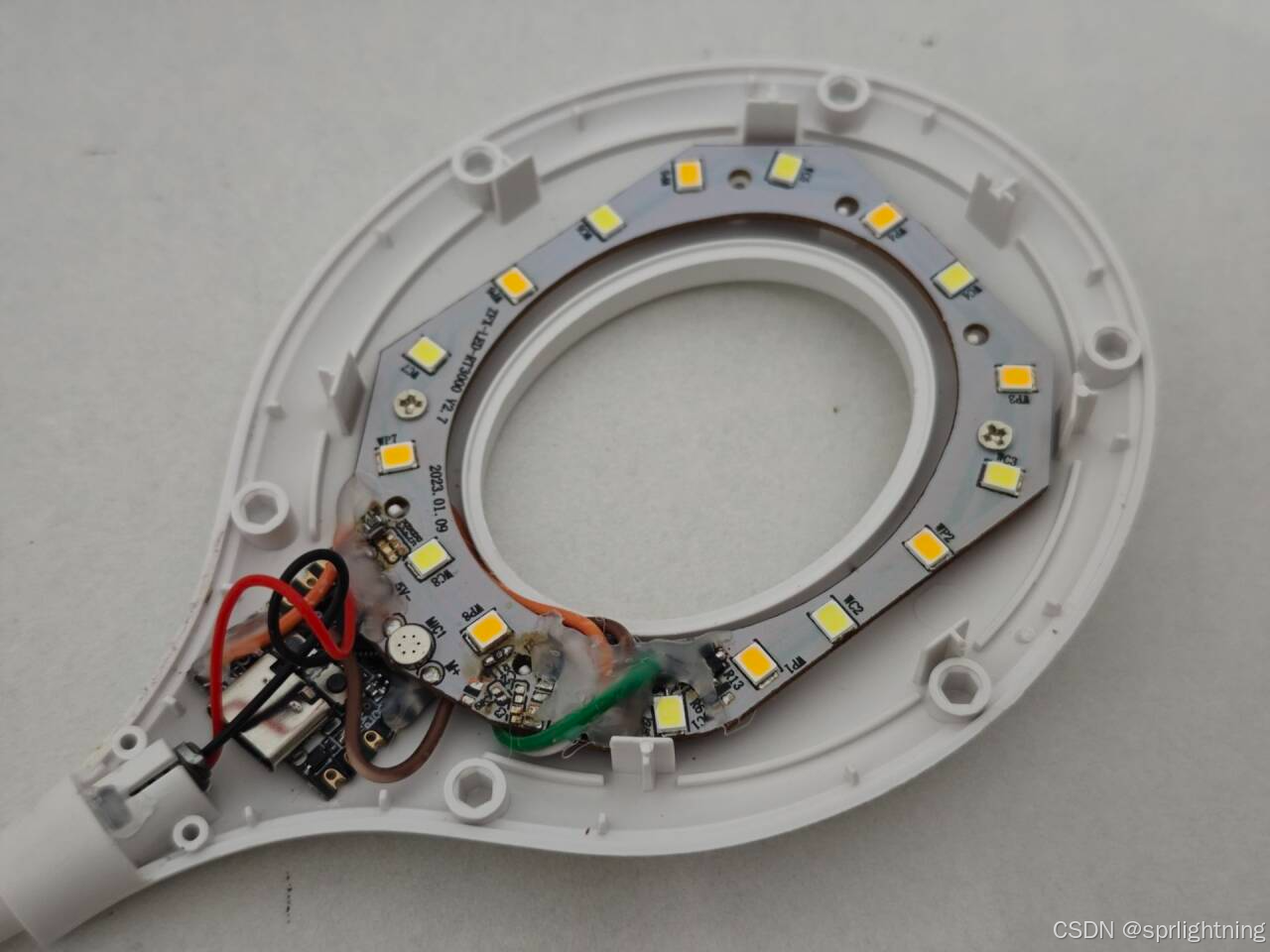

完事如下图所示：

在确认线连接没问题且编程反复测试OK后，线焊接处打上热熔胶，防止掉焊盘。

四、编程调试

程序就用上次小爱控制ESP32C3板载LED的程序魔改，尽可能多的接入点灯科技能接入的接口。

点灯科技小爱接口大全：小米小爱接入

点灯科技函数大全（Arduino库函数）：blinker Arduino支持库

实测效果

实测效果完全符合要求，还超出了预期效果。

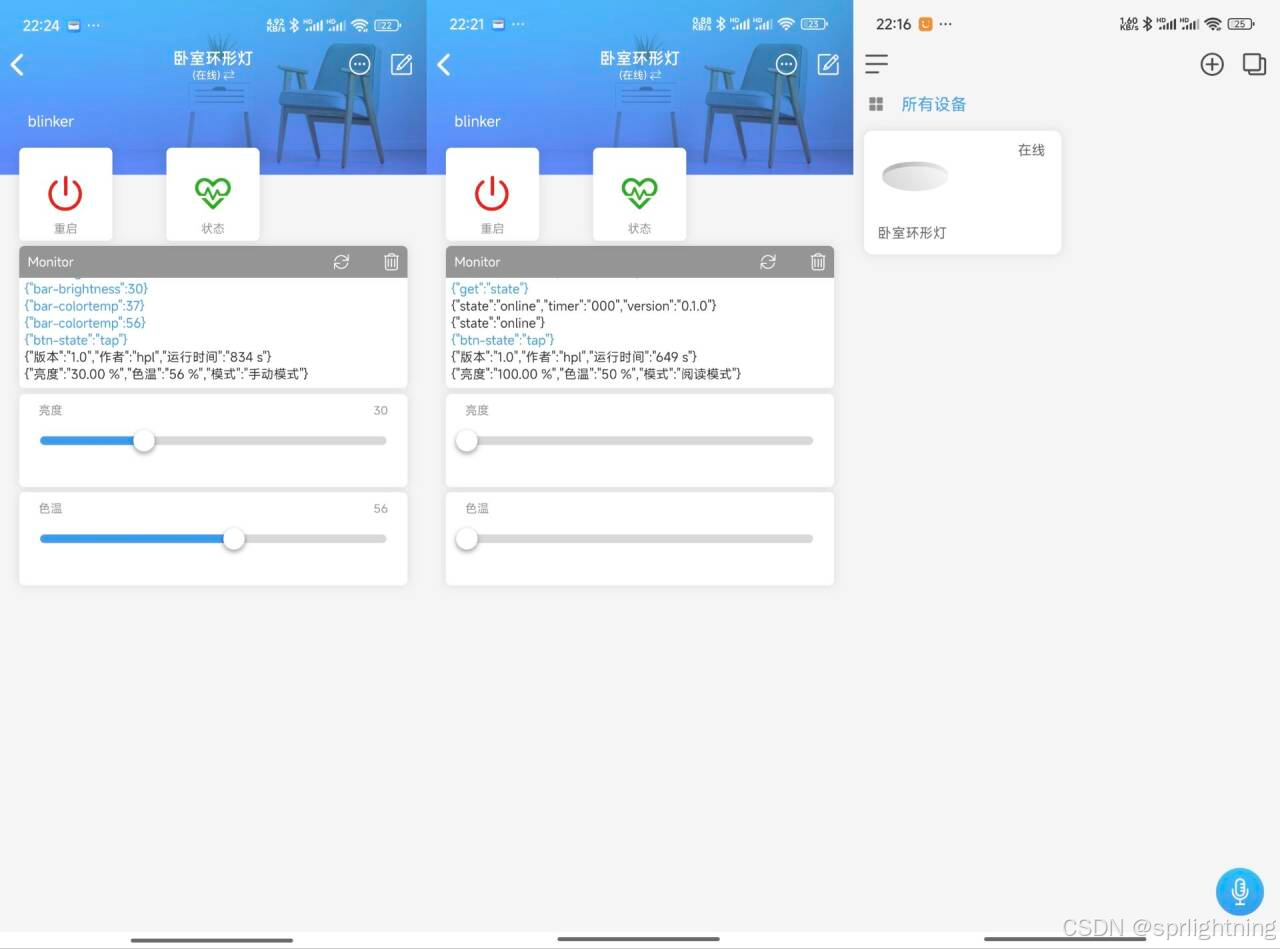

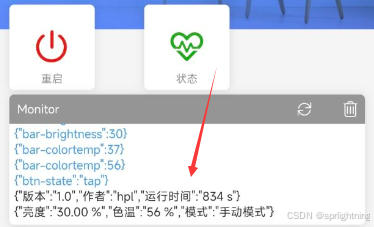

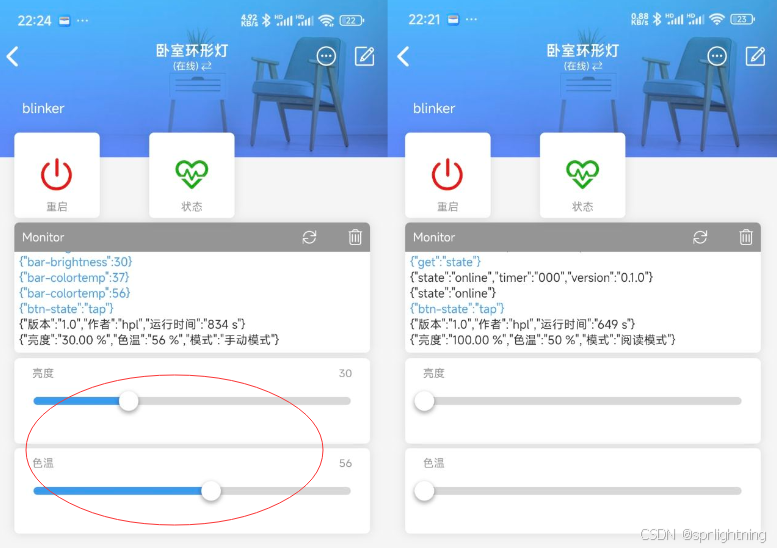

首先通过小爱同学，能实现灯的开关，还能改变灯的亮度，改变灯的色温，以及切换不同的照明模式。同时在点灯科技的app里也可以通过滑块控制灯的亮灭、亮度、色温控制。

完整源码

话不多说，上最终调试好的源码，版本1.0，可以说是全篇的精华：

/* *****************************************************************
 *
 * Download latest Blinker library here:
 * https://github.com/blinker-iot/blinker-library/archive/master.zip
 *
 *
 * Blinker is a cross-hardware, cross-platform solution for the IoT.
 * It provides APP, device and server support,
 * and uses public cloud services for data transmission and storage.
 * It can be used in smart home, data monitoring and other fields
 * to help users build Internet of Things projects better and faster.
 *
 * Make sure installed 2.7.4 or later ESP8266/Arduino package,
 * if use ESP8266 with Blinker.
 * https://github.com/esp8266/Arduino/releases
 *
 * Make sure installed 1.0.5 or later ESP32/Arduino package,
 * if use ESP32 with Blinker.
 * https://github.com/espressif/arduino-esp32/releases
 *
 * Docs: https://diandeng.tech/doc
 *
 *
 * *****************************************************************
 *
 * Blinker 库下载地址:
 * https://github.com/blinker-iot/blinker-library/archive/master.zip
 *
 * Blinker 是一套跨硬件、跨平台的物联网解决方案，提供APP端、设备端、
 * 服务器端支持，使用公有云服务进行数据传输存储。可用于智能家居、
 * 数据监测等领域，可以帮助用户更好更快地搭建物联网项目。
 *
 * 如果使用 ESP8266 接入 Blinker,
 * 请确保安装了 2.7.4 或更新的 ESP8266/Arduino 支持包。
 * https://github.com/esp8266/Arduino/releases
 *
 * 如果使用 ESP32 接入 Blinker,
 * 请确保安装了 1.0.5 或更新的 ESP32/Arduino 支持包。
 * https://github.com/espressif/arduino-esp32/releases
 *
 * 文档: https://diandeng.tech/doc
 *
 * 功能：环形灯接入米家
 * 编写于：2025年3月8日，最终测试通过，by：hpl
 * 本程序的AI协助者：DeepSeek-V3
 * 参考资料：https://diandeng.tech/doc/arduino-support-next#blinkerbegin、https://www.nologo.tech/product/esp32/esp32c3/esp32c3supermini/esp32C3SuperMini.html、
 *        https://blog.csdn.net/weixin_45695902/article/details/125709676、https://blog.csdn.net/weixin_51358957/article/details/137921369、
 *        https://blog.csdn.net/weixin_46364710/article/details/122435587
 *
 *
 * *****************************************************************/

#define BLINKER_PRINT Serial  //  打开串口调试
#define BLINKER_WIFI          //  WiFi接入模式
#define BLINKER_MIOT_LIGHT    //  小爱同学设备灯光
// #define BLINKER_ESP_TASK      //  ESP32多任务（会引起不联网，不建议使用）

#include <Blinker.h>               // 包含Blinker库，必须在BLINKER相关定义后包含

// 硬件引脚定义
#define LED_Blue 8 // 板载蓝色LED
#define LED_Warm 9 // 环形灯暖光（低色温）
#define LED_Cold 10  //环形灯白光（高色温）

// PWM通道配置（ESP32专用）
#define PWM_CHANNEL_BLUE 0         // 蓝灯PWM通道
#define PWM_CHANNEL_COLD 1         // 冷光PWM通道
#define PWM_CHANNEL_WARM 2         // 暖光PWM通道
#define PWM_FREQ 5000              // PWM频率
#define PWM_RESOLUTION 8           // PWM分辨率（8位对应0-255）

// 全局变量
float colorW = 0;                                       // 当前亮度（0-100）
int colorT = 0;                                         // 当前色温（0-100）
int cold;                                               //  白光输出值
int warm;                                               //  黄光输出值
bool ledState;                                          // 灯光开关状态
static TaskHandle_t TaskBlink_Handle = NULL;            //  任务句柄
bool wifiInit = false;                                  // 板子初始化状态标志
uint8_t wsMode = 7;                                     // 初始化默认模式，手动模式
String version = "1.0";                                 // 定义版本
String author = "hpl";                                  // 定义作者

// 账号配置
char auth[] = "Your Blinker device Key";
char ssid[] = "WiFi ssid";
char pswd[] = "WiFi pswd";

// 新建组件对象
BlinkerButton Button1("btn-restart");           //  重启ESP32按键组件
BlinkerButton Button2("btn-state");             //  获取状态按键组件
BlinkerSlider Slider1("bar-brightness");        //  亮度滑动条组件
BlinkerSlider Slider2("bar-colortemp");         //  色温滑动条组件

// 函数声明
void TaskBlink(void *pvParameters);
void BlinkLED(int32_t blinktime);

/*----------------------- 回调函数定义 -----------------------*/
// 按下button1按键即会执行该函数
void button1_callback(const String & state)
{
    BLINKER_LOG("get button state: ", state);
    Blinker.print("1s后重启...");
    Blinker.delay(1000);
    ESP.restart();
}

// 按下button2按键即会执行该函数
// 目的是上传当前亮度、色温和模式，同时闪烁板载LED_Blue
void button2_callback(const String & state)
{
    // 创建一个线程（要运行的函数的名称，函数备注，任务栈，任务参数，优先级（0是最低），任务句柄）
    xTaskCreate(TaskBlink, "Task Blink", 2048, (void *) PWM_CHANNEL_BLUE, 0, &TaskBlink_Handle);
    time_t run_time = Blinker.runTime();  // 获取运行时间，单位s
    Blinker.print("版本", version);
    Blinker.print("作者", author);
    Blinker.print("运行时间", run_time, "s");
    Blinker.delay(102); // 两段消息的最小间隔是100ms
    Blinker.print("亮度", colorW, "%");
    Blinker.print("色温", colorT, "%");
    switch(wsMode)
    {
      case 0:
        Blinker.print("模式", "日光模式");
        break;
      case 1:
        Blinker.print("模式", "月光模式");
        break;
      case 2:
        Blinker.print("模式", "彩光模式");
        break;
      case 3:
        Blinker.print("模式", "温馨模式");
        break;
      case 4:
        Blinker.print("模式", "电视模式");
        break;
      case 5:
        Blinker.print("模式", "阅读模式");
        break;
      case 6:
        Blinker.print("模式", "电脑模式");
        break;
      case 7:
        Blinker.print("模式", "手动模式");
      default:
        break;
    }
    BlinkLED(1000);
}

// 如果未绑定的组件被触发，则会执行其中内容
void dataRead(const String & data)
{
    BLINKER_LOG("Blinker readString: ", data);
}

//  亮度滑动条回调函数
void Slider1_callback(int32_t value) {

    BLINKER_LOG("亮度设置: ", value);
    colorW = value;
    wsMode = 7; // 手动调节亮度，标记为手动模式
}

//  色温滑动条回调函数
void Slider2_callback(int32_t value2) {

    BLINKER_LOG("色温设置: ", value2);
    colorT = value2;
    wsMode = 7; // 手动调节色温，标记为手动模式
}

// 小爱电源类的操作接口
void miotPowerState(const String & state)
{
    BLINKER_LOG("电源状态：", state);

    // 接收到开灯指令，亮度调到最大
    if (state == BLINKER_CMD_ON) {
        colorW = 100;
        ledState = true;
        BlinkerMIOT.powerState("on");
        BlinkerMIOT.print();
    } // 接收到关灯指令，亮度调为最低
    else if (state == BLINKER_CMD_OFF) {
        colorW = 0;
        ledState = false;
        BlinkerMIOT.powerState("off");
        BlinkerMIOT.print();
    }
    wsMode = 7; // 通过小爱开关灯，标记为手动模式
}

//  小爱亮度控制的回调函数
void miotBright(const String & bright)
{
    colorW = bright.toInt();
	  Slider1.print(colorW);
    BLINKER_LOG("亮度更新: ", colorW);
    BlinkerMIOT.brightness(colorW);
    BlinkerMIOT.print();

    wsMode = 7; // 通过小爱改变亮度，标记为手动模式
}

// 小爱设备状态查询接口回调函数
void miotQuery(int32_t queryCode)
{
    BLINKER_LOG("MIOT查询代码: ", queryCode);
    if (queryCode == 0) {
        BLINKER_LOG("查询亮度 : ", colorW);
			  BLINKER_LOG("查询色温 : ", colorT);
        BlinkerMIOT.brightness(colorW);                             //  反馈灯的亮度
        BlinkerMIOT.colorTemp(map(colorT, 0, 100, 1000, 10000));    //  反馈灯的色温
        BlinkerMIOT.powerState(ledState ? "on" : "off");            //  反馈灯的亮灭
        BlinkerMIOT.print();
    }
}

//  小爱色温回调函数
void miotColoTemp(int32_t colorTemp)
{
    colorT = map(colorTemp, 1000, 10000,  0,  100); // 映射函数，map(value, fromLow, fromHigh, toLow, toHigh)
    BLINKER_LOG("色温转换: ", colorT);
	  Slider2.print(colorT);
    BlinkerMIOT.colorTemp(colorTemp);
    BlinkerMIOT.print();

    wsMode = 7; // 通过小爱改变色温，标记为手动模式
}

// 小爱模式的设置接口回调函数
void miotMode(uint8_t mode)
{
    BLINKER_LOG("need set mode: ", mode);

    if (mode == BLINKER_CMD_MIOT_DAY) {
        // 日光，Your mode function
        colorW = 100;
        colorT = 0;
    }
    else if (mode == BLINKER_CMD_MIOT_NIGHT) {
        // 月光，Your mode function
        colorW = 20;
        colorT = 100;
    }
    else if (mode == BLINKER_CMD_MIOT_COLOR) {
        // 彩光，Your mode function
        colorW = 50;
        colorT = 50;
    }
    else if (mode == BLINKER_CMD_MIOT_WARMTH) {
        // 温馨，Your mode function
        colorW = 50;
        colorT = 0;
    }
    else if (mode == BLINKER_CMD_MIOT_TV) {
        // 电视，Your mode function
        colorW = 30;
        colorT = 70;
    }
    else if (mode == BLINKER_CMD_MIOT_READING) {
        // 阅读，Your mode function
        colorW = 100;
        colorT = 50;
    }
    else if (mode == BLINKER_CMD_MIOT_COMPUTER) {
        // 电脑，Your mode function
        colorW = 30;
        colorT = 50;
    }

    wsMode = mode;

    BlinkerMIOT.mode(mode);
    BlinkerMIOT.print();
}

/*----------------------- 灯光控制函数 -----------------------*/
//  灯光控制函数，分别是亮度，色温（色温越高，蓝光越多）
void LedControl(float brightness, int colorTemp)
{
    // 计算双色灯亮度值（0-255）
    int cold = (brightness * colorTemp * 255) / 10000;  // 控制冷光
    int warm = (brightness * (100 - colorTemp) * 255) / 10000;  // 控制暖光

    // 输出PWM信号，ledcWrite不起效果，analogWrite可正常使用
    // ledcWrite(PWM_CHANNEL_COLD, cold);
    // ledcWrite(PWM_CHANNEL_WARM, warm);
    analogWrite(LED_Cold, cold);
    analogWrite(LED_Warm, warm);
}

/*----------------------- 线程执行LED_Blue闪烁函数 -----------------------*/
// 任务函数，在线程中执行，闪烁LED具体实现方式
void TaskBlink(void *pvParameters)
{
  pinMode(LED_Blue, OUTPUT);

  while(1)
  {
    // digitalWrite(LED_Blue, !digitalRead(LED_Blue));
    // fade in from min to max in increments of 5 points:
    for (int fadeValue = 0 ; fadeValue <= 255; fadeValue += 10) {
      // sets the value (range from 0 to 255):
      analogWrite(LED_Blue, fadeValue);
      // ledcWrite(PWM_CHANNEL_BLUE, fadeValue);  // ledcWrite不起效果，analogWrite可正常使用
      // wait for 30 milliseconds to see the dimming effect
      delay(1);
    }

    // fade out from max to min in increments of 5 points:
    for (int fadeValue = 255 ; fadeValue >= 0; fadeValue -= 10) {
      // sets the value (range from 0 to 255):
      analogWrite(LED_Blue, fadeValue);
      // ledcWrite(PWM_CHANNEL_BLUE, fadeValue);
      // wait for 30 milliseconds to see the dimming effect
      delay(1);
    }

  }
}

//  闪烁板载LED，blinktime控制闪烁时间，单位ms
void BlinkLED(int32_t blinktime)
{
  vTaskDelay(blinktime / portTICK_PERIOD_MS);                               // 延时
  if (TaskBlink_Handle != NULL)                                        // 如果TaskBlink_Handle不为空就删除任务
  {
      vTaskDelete(TaskBlink_Handle);
  }
  analogWrite(LED_Blue, 0); // 闪烁结束，LED_Blue恢复长亮
}

/*----------------------- 初始化配置 -----------------------*/
void setup()
{
    // 初始化串口
    Serial.begin(115200);
    BLINKER_DEBUG.stream(Serial); //串口打印调试信息
    BLINKER_DEBUG.debugAll();

    // 初始化PWM
    ledcSetup(PWM_CHANNEL_BLUE, PWM_FREQ, PWM_RESOLUTION);
    ledcAttachPin(LED_Blue, PWM_CHANNEL_BLUE);
    ledcSetup(PWM_CHANNEL_COLD, PWM_FREQ, PWM_RESOLUTION);
    ledcAttachPin(LED_Cold, PWM_CHANNEL_COLD);
    ledcSetup(PWM_CHANNEL_WARM, PWM_FREQ, PWM_RESOLUTION);
    ledcAttachPin(LED_Warm, PWM_CHANNEL_WARM);

    // 初始化LED
    pinMode(LED_Blue, OUTPUT);
    pinMode(LED_Cold, OUTPUT);
    pinMode(LED_Warm, OUTPUT);
    digitalWrite(LED_Blue, LOW);
    digitalWrite(LED_Cold, LOW);
    digitalWrite(LED_Warm, LOW);

    // 初始化blinker
    Blinker.begin(auth, ssid, pswd);
    // BLINKER_TAST_INIT();  // ESP32多任务，不推荐使用，会有几率卡住无法联网
    Blinker.attachData(dataRead);
    Blinker.setTimezone(8.0);

/*----------------------- 绑定回调函数 -----------------------*/
    // 按键1控制，注册回调函数
    Button1.attach(button1_callback);

    // 按键2控制，注册回调函数
    Button2.attach(button2_callback);

    // 小爱电源类的操作接口，注册回调函数
    BlinkerMIOT.attachPowerState(miotPowerState);

    // 小爱亮度的控制接口，注册回调函数
    BlinkerMIOT.attachBrightness(miotBright);

    // 注册亮度滑动条回调函数
	  Slider1.attach(Slider1_callback);

    // 小爱设备查询接口，注册回调函数
    BlinkerMIOT.attachQuery(miotQuery);

    // 注册色温滑动条回调函数
	  Slider2.attach(Slider2_callback);

    // 注册色温回调函数
    BlinkerMIOT.attachColorTemperature(miotColoTemp);

    // 小爱模式的设置接口，注册回调函数
    BlinkerMIOT.attachMode(miotMode);

    wifiInit = true;  // 初始化成功标志

    // 如果初始化失败，则20s后重启（10s后如果成功则继续运行）
    while(!wifiInit)
    {
      delay(10000);
      if(!wifiInit)
      {
        Blinker.delay(10000);
        ESP.restart();
      }
      break;
    }
}

void loop() {
    Blinker.run();  // 此函数需要频繁调用以保持设备间连接及处理收到的数据, 建议放在 loop() 函数中
    LedControl(colorW,colorT);  // 分别是亮度，色温
    delay(10);	// 10ms比较合适
}

源码讲解

其实我备注的已经足够详细了，有空的时候我还是想把它拆分开讲解一下，方便后期回顾理解。这类教程用8266的比较多，用esp32的也有，但都不够详细，我会弥补这些缺陷，做到尽量完整直观。

代码框架

下面用DeepSeek总结了一下代码框架，使用的是mermaid语法，手动修改后比较符合代码逻辑，也比较直观：

下面我就按照这个框架来展开描述。

1、初始化

一开始是初始化阶段，内容是配置串口、PWM、引脚、网络、加载blinker账户，以及绑定回调函数。

这里主要说一下初始化PWM、引脚，以及绑定回调函数。

初始化PWM

根据ESP32C3手册的说法，PWM使用LEDC来控制，这是ESP32和ESP8266的差异。

在ESP8266里，直接用analogWrite()函数操作对应引脚，就可以按照默认参数输出PWM了，频率分辨率等参数可以先修改好。。

在ESP32中也可以直接用analogWrite()函数操作对应引脚，这和ESP8266类似。但是ESP32还有个ledcWrite()函数，通过 操作预分配的通道来输出PWM。具体是需要先使用ledcSetup()函数配置PWM通道，绑定通道和引脚，然后就可以用ledcWrite()函数操作通道或使用analogWrite()函数操作引脚来输出PWM。

// PWM通道配置（ESP32专用）
#define PWM_CHANNEL_COLD 1         // 配置PWM通道，这里是冷光PWM通道（通道从0开始，我这里只是拿冷光示例，0已经分配给蓝光了）
#define PWM_FREQ 5000              // 配置PWM频率，填数字，单位Hz
#define PWM_RESOLUTION 8           // 配置PWM分辨率（8位对应0-255），填数字就行

// 初始化PWM
    ledcSetup(PWM_CHANNEL_COLD, PWM_FREQ, PWM_RESOLUTION);	//初始化PWM通道、频率、分辨率
    ledcAttachPin(LED_Cold, PWM_CHANNEL_COLD);	//绑定PWM通道和引脚

// 初始化LED
    pinMode(LED_Cold, OUTPUT);	//设置控制LED的IO为输出状态
    digitalWrite(LED_Cold, LOW);	//初始化时关掉LED，这里电平按实际来。初始化时可以使用digitalWrite()函数，此时是数字输出状态。由于通道的状态是动态的，所以不影响。

// 用PWM控制LED
	analogWrite(LED_Cold, cold);	//参数1是冷光LED的引脚，参数2是占空比，范围0到255，越大则脉宽越大则越亮。
	ledcWrite(PWM_CHANNEL_COLD, cold);	//另一种方式，参数1是冷光LED绑定的通道，参数2是占空比。

区别主要是输出PWM时方式不同。ESP8266直接操作引脚，而ESP32可直接操作引脚，也可操作通道来间接操作引脚。此外二者配置PWM参数时，函数也不一样，ESP32不支持ESP8266的配置方式。

我实际使用时，发现掌控不好ledcWrite()函数，所以我仍然用的是analogWrite()函数，效果还是不错的。

初始化引脚

初始化引脚要说明的是，直接填数字，数字就是arduino编译器对应开发板的IO。这里10就是GPIO10的意思。

// 硬件引脚定义
#define LED_Cold 10  //环形灯白光（高色温）

绑定回调函数

绑定回调函数这里是要注册回调函数，每个回调函数都需要注册，规则是由blinker指定的。这些回调函数就是blinker开发的接口，推测是注册了回调函数，blinker.run()函数才会操作对应的回调函数。

这里就必须要参考blinker的开发文档[1][2]，详见：https://diandeng.tech/doc/xiaoai

这里用小爱的亮度控制接口举例，官方是这样说的：

当小爱同学向设备发起控制, 设备端需要有**对应控制处理函数** ：

BlinkerMIOT.attachBrightness()
用户自定义亮度控制的回调函数：

void miotBright(const String & bright)
{
    BLINKER_LOG("need set brightness: ", bright);

    colorW = bright.toInt();

    BLINKER_LOG("now set brightness: ", colorW);

    BlinkerMIOT.brightness(colorW);
    BlinkerMIOT.print();
}

务必在回调函数中反馈该控制状态
亮度范围为1-100

注册回调函数:

BlinkerMIOT.attachBrightness(miotBright);

从上面的例子可以看出来，就是两个东西：用户可修改的回调函数、对应的处理函数（格式固定）。

所以我这里实际是这样的：

自定义的回调函数：

首先是函数的参数，没变，这里用的&就很有意思，可以实现参数双向传递，代替了return的功能，非常适合这种需要返回参数的函数，可以看见它仍然用的是void，而不是int那些东西。

这里的wsMode则是我自定义的标记，不同数字对应这不同的状态，是为了区分手动模式和预设模式，该参数也会通过按键查询更新到app中。

//  小爱亮度控制的回调函数
void miotBright(const String & bright)
{
    colorW = bright.toInt();
	  Slider1.print(colorW);
    BLINKER_LOG("亮度更新: ", colorW);
    BlinkerMIOT.brightness(colorW);
    BlinkerMIOT.print();

    wsMode = 7; // 通过小爱改变亮度，标记为手动模式
}

注册的回调函数：

这个注册回调函数不需要动，采用blinker开发文档指定的函数就行，参数为配套回调函数的名称。

这个注册的回调函数是为了当小爱同学向设备发起控制时， 设备端需要有****对应控制处理函数[1] ，这类似函数的身份卡，识别到就去执行配套的回调函数，回调函数中会进行数据处理、传递等操作。

// 小爱亮度的控制接口，注册回调函数
    BlinkerMIOT.attachBrightness(miotBright);

2、主循环

接下来便是进入主循环，在循环中主要有两个函数，blinker.run()和LedControl(colorW,colorT)，前者用于刷新设备与blinker服务器的连接，以及处理回调事件；后者则是根据传入的全局变量“亮度和色温”来修改LED照明状态。

blinker.run()是blinker库指定的，一定要放到循环中定期运行。细节就要看blinker库文件了。

LedControl()则是单独的LED灯光控制函数，注意其不是blinker的回调函数，是完全自定义的，所以也一定要丢到循环里定期运行。

LED灯光控制函数

这里单独说一下LedControl(colorW,colorT)这个LED灯光控制函数[4][7]。

需要突出介绍的是亮度值转换函数，亮度brightness和色温colorTemp的范围是100到10000，要转换成0到255的PWM占空比。

这里还涉及到色温的控制，色温越低则越黄，色温越高则越蓝（越冷）。

/*----------------------- 灯光控制函数 -----------------------*/
//  灯光控制函数，分别是亮度，色温（色温越高，蓝光越多）
void LedControl(float brightness, int colorTemp)
{
    // 计算双色灯亮度值（0-255）
    int cold = (brightness * colorTemp * 255) / 10000;  // 控制冷光
    int warm = (brightness * (100 - colorTemp) * 255) / 10000;  // 控制暖光

    // 输出PWM信号，ledcWrite不起效果，analogWrite可正常使用
    // ledcWrite(PWM_CHANNEL_COLD, cold);
    // ledcWrite(PWM_CHANNEL_WARM, warm);
    analogWrite(LED_Cold, cold);
    analogWrite(LED_Warm, warm);
}

这里还用到了map映射函数：

将色温colorT（0到100）与标准色温colorTemp（1000到10000）进行映射，前者是给blinker用的，后者是给小爱用的。

BlinkerMIOT.colorTemp(map(colorT, 0, 100, 1000, 10000));    //  小爱查询时，反馈灯的色温
colorT = map(colorTemp, 1000, 10000,  0,  100); // 小爱调色温时，映射函数，map(value, fromLow, fromHigh, toLow, toHigh)

关于map()函数范围映射可参考：Arduino中的map函数[7]

map(value, fromLow, fromHigh, toLow, toHigh)
// value：要映射的值。
// fromLow 和 fromHigh：原始范围的最小值和最大值。
// toLow 和 toHigh：目标范围的最小值和最大值。
// 例如，map(colorT, 0, 100, 1000, 10000) 的作用是将 colorT 这个值从 0 到 100 的范围映射到 1000 到 10000 的范围内。
// 这意味着如果 colorT 的值为 0，映射后的值为 100；如果 colorT 的值为 100，映射后的值为 10000；
// 如果 colorT 的值在这个范围内，将按比例线性映射到目标范围内的对应值。
// map()用法参考[7]：https://blog.csdn.net/m0_74381444/article/details/136986918

3、回调事件

回调事件包括按键、滑动条、小爱指令。回调事件处理时会更新亮度、色温、模式的全局变量。

按键

按键事件包括两个按键，一个是状态查询，将上述全局变量的数据汇报给app；另一个则是重启ESP模块。其中状态查询时，会创建一个临时的线程来快速闪烁板载LED指示灯，尽量不影响到其它函数的运行。

按键这个东西也是blinker的库函数，除了可自定义的回调函数，注册回调函数，还需要先新建组件对象。操作流程和其它回调函数一样，程序运行时通过注册的回调函数信息找到对应的回调函数来执行。

// 新建组件对象
BlinkerButton Button1("btn-restart");           //  重启ESP32按键组件

// 按下button1按键即会执行该函数
void button1_callback(const String & state)
{
    BLINKER_LOG("get button state: ", state);
    Blinker.print("1s后重启...");
    Blinker.delay(1000);
    ESP.restart();
}

// 按键1控制，注册回调函数
    Button1.attach(button1_callback);

滑动条

滑动条会直接修改全局变量。

滑动条的配置和按键一样，也是三件套，不多说了。

// 新建组件对象
BlinkerSlider Slider1("bar-brightness");        //  亮度滑动条组件，注意我虽然写的是brightness，实际在回调函数中上传的是colorW

//  亮度滑动条回调函数
void Slider1_callback(int32_t value) {

    BLINKER_LOG("亮度设置: ", value);
    colorW = value;
    wsMode = 7; // 手动调节亮度，标记为手动模式
}

// 注册亮度滑动条回调函数
	  Slider1.attach(Slider1_callback);

小爱指令

小爱则是根据需要修改/返回数据。

小爱指令全是回调函数，包括回调函数和注册回调函数两部分，不多说了，具体详见blinker关于小爱的接口文档：https://diandeng.tech/doc/xiaoai

不过这里会挑一些有意思的部分来说说，小爱模式回调函数，在这里可以预设不同的灯光模式，根据blinker开发文档来看，一共有7种，本质上是配置不同的亮度（colorW）和色温值（colorT）。不过需要注意的是，mode的名字是固定的7种格式，不可以乱起。

模式	中文描述
DAY	日光
NIGHT	月光
COLOR	彩光
WARMTH	温馨
TV	电视模式
READING	阅读模式
COMPUTER	电脑模式

并且每种模式都有固定前缀：BLINKER_CMD_MIOT_

// 小爱模式的设置接口回调函数
void miotMode(uint8_t mode)
{
    BLINKER_LOG("need set mode: ", mode);

    if (mode == BLINKER_CMD_MIOT_DAY) {
        // 日光，Your mode function
        colorW = 100;
        colorT = 0;
    }
    else if (mode == BLINKER_CMD_MIOT_NIGHT) {
        // 月光，Your mode function
        colorW = 20;
        colorT = 100;
    }
    else if (mode == BLINKER_CMD_MIOT_COLOR) {
        // 彩光，Your mode function
        colorW = 50;
        colorT = 50;
    }
    else if (mode == BLINKER_CMD_MIOT_WARMTH) {
        // 温馨，Your mode function
        colorW = 50;
        colorT = 0;
    }
    else if (mode == BLINKER_CMD_MIOT_TV) {
        // 电视，Your mode function
        colorW = 30;
        colorT = 70;
    }
    else if (mode == BLINKER_CMD_MIOT_READING) {
        // 阅读，Your mode function
        colorW = 100;
        colorT = 50;
    }
    else if (mode == BLINKER_CMD_MIOT_COMPUTER) {
        // 电脑，Your mode function
        colorW = 30;
        colorT = 50;
    }

    wsMode = mode;

    BlinkerMIOT.mode(mode);
    BlinkerMIOT.print();
}

上面这个小爱模式回调函数同样有对应的注册回调函数，不多说了，开发文档直接拿来用。

效果像下面按这样，还是相当OK的。

4、多线程

这个多线程是为板载蓝色LED设计的，一开始是希望它在设备开机后可以一直闪烁，是后面才改成了在手动上传数据时闪烁。

以往LED闪烁的函数是丢在循环中运行，但这里显然不现实，因为我这里是通过延时产生的闪烁。在循环里跑延时会导致程序在执行LED闪烁时无法及时处理其余函数的事件。所以我就想到用多线程单独执行LED闪烁，希望LED一直闪烁，也不影响其余函数的执行。

测试效果不是很好，LED闪烁是没问题，但其余函数的执行还是收到了轻微的影响，没有循环里直接跑那么严重。主要表现为开启多线程LED闪烁时，小爱频繁找不到设备。所以就将LED闪烁放到按键手动上传状态数据那了，上传数据时LED快速闪烁，平时LED长亮。

我仍然保留了多线程的方式，函数主要有三个，涉及创建线程、通过线程运行的函数、结束线程任务[5][6]：

创建线程

xTaskCreate()用来创建一个线程，这里关键参数是函数名TaskBlink和句柄TaskBlink_Handle，从这一刻开始灯就在闪了；

通过线程运行的函数

TaskBlink()用线程来执行LED闪烁，这里函数名就是创建线程时填的函数名TaskBlink，如果在创建线程后面定义，记得声明；

结束线程任务

BlinkLED()则是执行延时结束线程任务，vTaskDelete(TaskBlink_Handle)就是关闭指定的正在运行的线程，参数是函数的句柄。

void button2_callback(const String & state)
{
    // 创建一个线程（要运行的函数的名称，函数备注，任务栈，任务参数，优先级（0是最低），任务句柄）
    xTaskCreate(TaskBlink, "Task Blink", 2048, (void *) PWM_CHANNEL_BLUE, 0, &TaskBlink_Handle);
	...
    ...
    BlinkLED(1000);
}

/*----------------------- 线程执行LED_Blue闪烁函数 -----------------------*/
// 任务函数，在线程中执行，闪烁LED具体实现方式
void TaskBlink(void *pvParameters)
{
  pinMode(LED_Blue, OUTPUT);

  while(1)
  {
    // digitalWrite(LED_Blue, !digitalRead(LED_Blue));
    // fade in from min to max in increments of 5 points:
    for (int fadeValue = 0 ; fadeValue <= 255; fadeValue += 10) {
      // sets the value (range from 0 to 255):
      analogWrite(LED_Blue, fadeValue);
      // ledcWrite(PWM_CHANNEL_BLUE, fadeValue);  // ledcWrite不起效果，analogWrite可正常使用
      // wait for 30 milliseconds to see the dimming effect
      delay(1);
    }

    // fade out from max to min in increments of 5 points:
    for (int fadeValue = 255 ; fadeValue >= 0; fadeValue -= 10) {
      // sets the value (range from 0 to 255):
      analogWrite(LED_Blue, fadeValue);
      // ledcWrite(PWM_CHANNEL_BLUE, fadeValue);
      // wait for 30 milliseconds to see the dimming effect
      delay(1);
    }

  }
}

//  闪烁板载LED，blinktime控制闪烁时间，单位ms
void BlinkLED(int32_t blinktime)
{
  vTaskDelay(blinktime / portTICK_PERIOD_MS);                               // 延时
  if (TaskBlink_Handle != NULL)                                        // 如果TaskBlink_Handle不为空就删除任务
  {
      vTaskDelete(TaskBlink_Handle);
  }
  analogWrite(LED_Blue, 0); // 闪烁结束，LED_Blue恢复长亮
}

五、演示视频

这里再提一遍演示视频，详见B站：没人要的环形灯接入米家，用小爱同学控制开关灯，调亮度，调模式

到此全文结束~

参考资料

[1] 点灯科技. blinker Arduino支持库. https://diandeng.tech/doc/arduino-support-next#blinkerbegin

[2]. 小米小爱接入. https://diandeng.tech/doc/xiaoai

[3]. ESP32C3SuperMini 入门. https://www.nologo.tech/product/esp32/esp32c3/esp32c3supermini/esp32C3SuperMini.html

[4]. esp8266+Blinker+小爱同学控制双色LED. https://blog.csdn.net/weixin_45695902/article/details/125709676

[5]. 12、ESP32 双核. https://blog.csdn.net/weixin_51358957/article/details/137921369

[6]. 01_ESP32_FreeRTOS任务的创建和删除. https://blog.csdn.net/weixin_46364710/article/details/122435587

[7]. Arduino中的map函数. https://blog.csdn.net/m0_74381444/article/details/136986918
