媒体层图形技术之Core Graphics 框架 学习笔记

1.CGAffineTransform 仿射变换矩阵，平移、缩放、旋转、反转。

->矩阵t   旋转角度为angle，相对于t的当前状态而不是原始状态。

CG_EXTERN CGAffineTransform CGAffineTransformRotate(CGAffineTransform t,
  CGFloat angle)

->当前对象加上一个旋转角度相对原始坐标。

CG_EXTERN CGAffineTransform CGAffineTransformMakeRotation(CGFloat angle)

->反转

CG_EXTERN CGAffineTransform CGAffineTransformInvert(CGAffineTransform t)

 -(void)doInvert//反转
 {
      BOOL isSingle = seg.selectedSegmentIndex;
      //如果单次 直接翻转到原始状态 如果连续 在以前基础上再次进行反转

      CGAffineTransform transform = isSingle?CGAffineTransformInvert(bigImage.transform):CGAffineTransformIdentity;

      [UIView beginAnimations:nil context:nil];
      bigImage.transform = transform;
     [UIView commitAnimations];
 }

－》变换合成

CG_EXTERN CGAffineTransform CGAffineTransformConcat(CGAffineTransform t1,
  CGAffineTransform t2)

CGAffineTransform transform1 = CGAffineTransformMakeRotation(M_PI_4);
    CGAffineTransform transform2 = CGAffineTransformMakeScale(0.5, 0.5);
    CGAffineTransform transform = CGAffineTransformConcat(transform1, transform2);
    self.layerView.layer.affineTransform = transform;

2.CGColor

CG_EXTERN CGColorRef CGColorCreate(CGColorSpaceRef space,
  const CGFloat components[])

我们通过CGColorCreate就可以创建颜色。既然我们要用RGB表示颜色，那么colorspace这个参数我们就可以使用CGColorSpaceCreateDeviceRGB()，而我们主要来探讨components这个参数。

这个参数是一个数组，带有4个数值：

float color[]={红色分量, 绿色分量, 蓝色分量, alpha分量};

这4个数值都是0-1区间，0表示黑（不发光），数字越大这种颜色的光线越强，alpha分量表示透明度。比如{1.0, 0, 0,1.0}就是纯红色而且完全不透明。

3.CGImage

->mask 使用

CG_EXTERN CGImageRef CGImageMaskCreate(size_t width, size_t height,
    size_t bitsPerComponent, size_t bitsPerPixel, size_t bytesPerRow,
    CGDataProviderRef provider, const CGFloat decode[], bool shouldInterpolate)

代码如下：

UIImage * image = [UIImage imageNamed:@"巴西"];
    UIImage * mask = [UIImage imageNamed:@"阿根廷"];

    CGImageRef imgRef = [image CGImage];
    CGImageRef maskRef = [mask CGImage];
    CGImageRef actualMask = CGImageMaskCreate(
                                              CGImageGetWidth(maskRef),
                                              CGImageGetHeight(maskRef),
                                              CGImageGetBitsPerComponen(maskRef),CGImageGetBitsPerPixel(maskRef),
                                              CGImageGetBytesPerRow(maskRef),CGImageGetDataProvider(maskRef),
                                              NULL,
                                              false);
    CGImageRef masked = CGImageCreateWithMask(imgRef,actualMask);

    UIImageView * imageView = [[UIImageView alloc]initWithImage:[UIImage imageWithCGImage:masked]];
    [imageView setFrame:CGRectMake(0, 0, 200, 200)];

    [self addSubview:imageView];

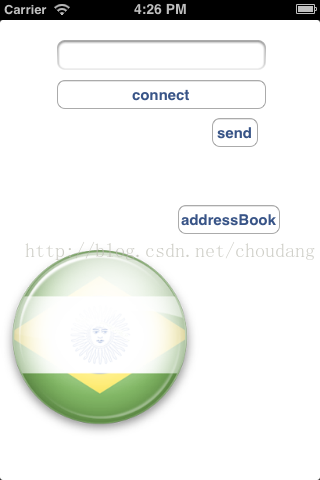

效果如下：

4.CGLayer

－》CALayer与CGLayer的区别

前者和view紧密相连，后者可以单独使用加载到view上面。

请参考：

http://stackoverflow.com/questions/4458812/whats-the-difference-and-compatibility-of-cglayer-and-calayer

5.CGFunction

 const CGFunctionCallbacks callbacks = {
        .version = 0, .evaluate = &MyShaderProcedure, .releaseInfo = NULL
    };

// 创建函数对象
    CGFunctionRef funcRef = CGFunctionCreate(NULL,  // 将info置空
                                             1,     // 1个输入元素（每个元素为2个分量来表示区间）
                                             (CGFloat[]){0.0f, 1.0f},
                                             4,     // 4个输出元素
                                             (CGFloat[]){0.0f, 1.0f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f, 1.0f},
                                             &callbacks);

6.CGShadingRef  着色渐变

//颜色计算函数
static void MyShaderProcedure(void *info, const CGFloat *in, CGFloat *out)
{
    CGFloat color;

    if(in[0] < 0.33f)
        color = 0.3f;
    else if(in[0] < 0.66f)
        color = 0.9f;
    else
        color = 0.6f;

    out[0] = color;
    out[1] = color;
    out[2] = color;
    out[3] = 1.0f;
}

// Only override drawRect: if you perform custom drawing.
// An empty implementation adversely affects performance during animation.
- (void)drawRect:(CGRect)rect
{
    CGContextRef context = UIGraphicsGetCurrentContext();

    const CGFunctionCallbacks callbacks = {
        .version = 0, .evaluate = &MyShaderProcedure, .releaseInfo = NULL
    };

    // 创建函数对象
    CGFunctionRef funcRef = CGFunctionCreate(NULL,  // 将info置空
                                             1,     // 1个输入元素（每个元素为2个分量来表示区间）
                                             (CGFloat[]){0.0f, 1.0f},
                                             4,     // 4个输出元素
                                             (CGFloat[]){0.0f, 1.0f, 0.0f, 1.0f, 0.0f, 1.0f, 0.0f, 1.0f},
                                             &callbacks);

    // 创建色彩空间对象
    CGColorSpaceRef colorSpaceRef = CGColorSpaceCreateDeviceRGB();

    // 创建着色器对象
    CGShadingRef shadingRef = CGShadingCreateAxial(colorSpaceRef,
                                                   CGPointMake(0.0f, 0.0f),         // 起点坐标
                                                   CGPointMake(320.0f, 460.0f),     // 终点坐标
                                                   funcRef, false, false);

    // 释放色彩空间对象
    CGColorSpaceRelease(colorSpaceRef);

    // 释放函数对象
    CGFunctionRelease(funcRef);

    // 绘制着色渐变
    CGContextDrawShading(context, shadingRef);

    // 释放着色器对象
    CGShadingRelease(shadingRef);
}

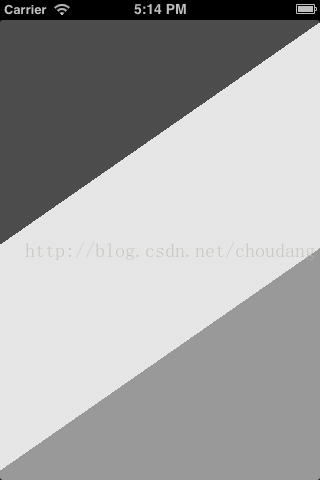

效果如下：

7.CGGradientRef 颜色渐变

CGContextRef context = UIGraphicsGetCurrentContext();
    CGGradientRef myGradient;
    CGColorSpaceRef myColorSpace;
    size_t locationCount = 3;  //颜色的数量，3种；
    CGFloat locationList[] = {0.0, 0.5, 1.0};//每种颜色的跨度，即渲染的面积的比率。以45度角为轴；
    CGFloat colorList[] = {
        1.0, 0.0, 0.5, 1.0, //red, green, blue, alpha 每种颜色的成分；
        1.0, 0.0, 1.0, 1.0,
        0.3, 0.5, 1.0, 1.0
    };
    myColorSpace = CGColorSpaceCreateDeviceRGB();
    // CGColorSpaceCreateWithName(kCGColorSpaceGenericRGB);
    myGradient = CGGradientCreateWithColorComponents(myColorSpace, colorList,
                                                     locationList, locationCount);

    //Paint a linear gradient
    CGPoint startPoint, endPoint;
    startPoint.x = 0;
    startPoint.y = 0;
    endPoint.x = CGRectGetMaxX(self.bounds);
    endPoint.y = CGRectGetMaxY(self.bounds);

    CGContextDrawLinearGradient(context, myGradient, startPoint, endPoint,0);

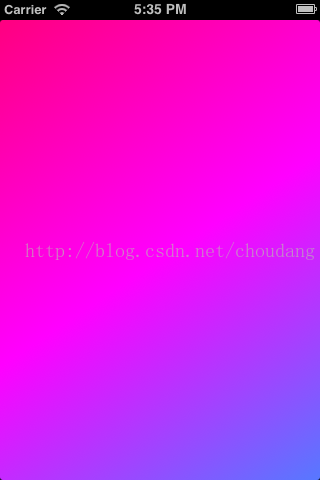

效果如下：
