CentOS7系统搭建L2TP VPN服务--服务端搭建

最新推荐文章于 2025-03-14 18:50:48 发布

技术分享，共享成长

最新推荐文章于 2025-03-14 18:50:48 发布

阅读量3k

点赞数 13

分类专栏： linux 文章标签： linux

本文链接：https://blog.csdn.net/chushudu/article/details/144023000

版权

linux 专栏收录该内容

59 篇文章

订阅专栏

文章目录

- - CentOS7服务端搭建

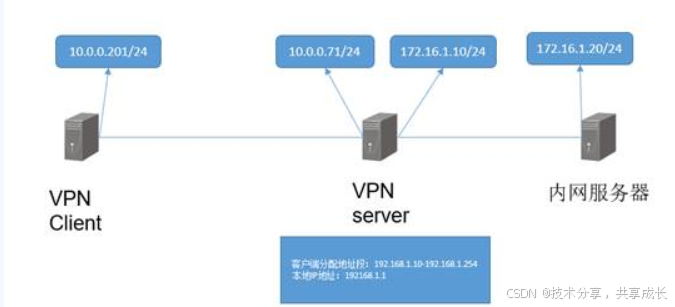

以下图组网为例，讲解L2TP VPN的搭建
在这里插入图片描述

CentOS7服务端搭建

配置elep-release仓库

服务器联网情况下可采用yum方式进行安装：
yum  install epel-release
服务器无法联网的情况下，本步骤可跳过。

安装xl2tpd和openswan(libreswan)软件
服务器联网情况下并已经安装eple，可采用yum方式进行安装：
yuminstall xl2tpd openswan –y
 服务器无法联网的情况下，采用本地搭建自建仓库方式安装：

操作方法请见《U盘搭建yum仓库》
注意：提前将xl2tpd和openswan软件包和依赖包放在仓库里。安装完毕后通过启动服务测试是否安装正确。如果能正常启动表示没有部里，如果不能启动，建议重新安装。

启动命令service ipsec start和service xl2tpd start，
配置xl2tpd的配置文件 /etc/xl2tpd/xl2tpd.conf

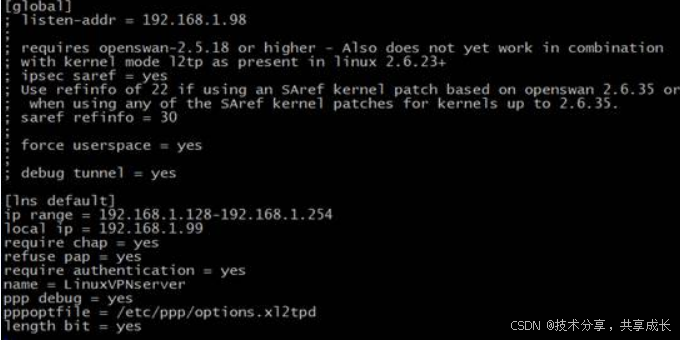

配置文件默认配置如下：

在这里插入图片描述

[global]  为全局选项

listen-addr = IP#监听守护进程所监听的接口的IP地址，默认监听在INADDR_ANY(0.0.0.0)，即所有的接口。

Ipsec saref =yes  #使用ipsec协议追踪，设置了这个后，xl2tpd接受的包就会有额外的字段，用来允许使用相同的内部NATed IP地址来跟踪多个客户端，并且允许跟踪同一个NAT路由器后面的多个客户端。这需要内核的支持，现在它只用于Openswan KLIPS的mast模块。详见：http://www.openswan.org/。该选项默认为no。

saref refinfo =30 #

force userspace= yes #

debug tunnel =yes #开启tunnel的debug。

auth file =/DIR/FILENAME #指定l2tp隧道认证文件，默认为：/etc/xl2tpd/l2tp-secrets

一般情况不对[global]进行配置。

[lns default]  #L2TP Network Server选项

ip range =192.168.1.128-192.168.1.254  #指定将会由LNS 分配LAC PPP 隧道的IP地址列

local ip =192.168.1.99  #被使用作为xl2tpd 自己的IP的地址

require chap =yes  #要求远程连接通过CHAP进行身份验证，以进行ppp身份验证。

requireauthentication = yes  #要求远程连接进行身份验证

name = LinuxVPNserver  #在交互时将此作为xl2tpd 的主机名

ppp debug = yes  #开启ppp的debug

pppoptfile =/etc/ppp/options.xl2tpd #指定L2TP的运行参数文件

length bit = yes  #如果这个设置为yes,那么将会使用l2tp 数据包有效载荷中的长度位



注意：具体详细解释可以通过man xl2tpd.conf进行帮助查看。

举例配置如下：

在这里插入图片描述

服务器用10.0.0.71开启VPN服务，为客户端分配的IP地址范围是为192.168.1.10-192.168.1.254，本地的IP是192.168.0.1，这里注意如客户端是windows系统的，分配范围和本地IP要在同一个地址段里，默认以255.255.255.0的掩码计算。如果是linux系统的则不用。
配置用户名和密码 /etc/ppp/chap-secrets
在/etc/ppp/chap-secrets里配置VPN的用户名和密码，举例如下：
guanli * VPN@2024 *
配置系统网络参数

防火墙配置

    firewall-cmd--permanent --add-service=ipsec

    firewall-cmd--permanent --add-port=1701/udp

    firewall-cmd--permanent --add-port=4500/udp

    firewall-cmd--permanent --add-masquerade

    firewall-cmd --reload
IP_FORWARD设置

编辑/etc/sysctl.conf文件，在里面配置如下内容：

net.ipv4.ip_forward = 1

net.ipv4.conf.default.rp_filter = 0

net.ipv4.conf.all.accept_redirects = 0

net.ipv4.conf.all.send_redirects = 0

net.ipv4.conf.default.accept_redirects = 0

net.ipv4.conf.default.send_redirects = 0

应用配置

	sysctl –p

	关闭SELinux

	setenforce 0

这个命令不是永久关闭，系统重启将失效。永久配置需要修改/etc/selinux/config文件，将里面的SELINUX=enforcing改为SELINUX=disabled，需要要系统重启生效。

启动xl2tpd和ipsec服务
	service ipsecrestart
	service xl2tpdrestart
