3、分支结构流程图

绘图工具：Microsoft Visio 2013

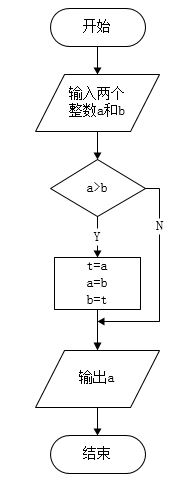

1. 单分支结构流程图——大值

问题：画流程图，输入两个整数a和b，输出其中的大值。

（提示：当a<b时，交换a和b，最后输出的a一定是其中的大值。流程图中可以直接给出交换a和b的具体算法，也可以用文字“交换a和b”说明。流程图是面向人的设计语言，人能看明白即可。）

2. 双分支结构流程图——大值

问题：画流程图，输入两个整数a和b，输出其中的大值。

（提示：采用双分支结构，输入a、b后，将大值赋值给另外一个变量，最后输出结果。）

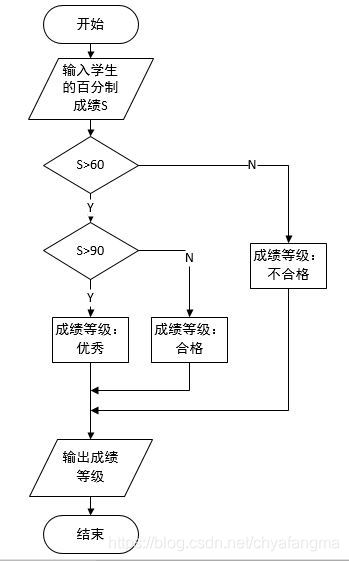

3. 分支嵌套流程图——三级成绩

画流程图，输入学生的百分制成绩s，根据其值，输出其等级成绩。90分以上为优秀，60分以上为合格，不足60分为不合格。

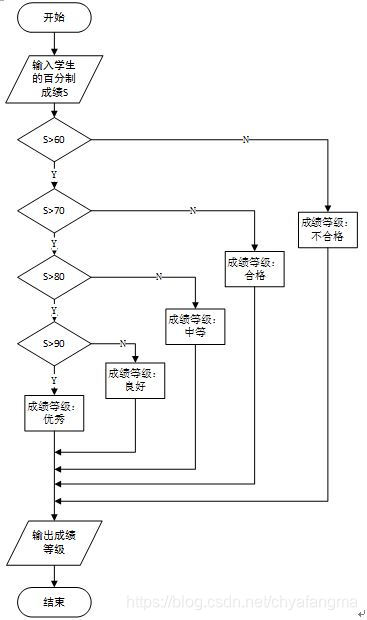

4. 分支嵌套流程图——五级成绩

画流程图，输入学生的百分制成绩s，根据其值，输出其等级成绩。90分以上为优秀，80分以上为良好，70分以上为中等，60分以为及格，不足60分为不及格。

5. 流程图综合——体重监测器
（1）成年男性的标准体重，标准体重(kg)= 身高(cm)-100，请画流程图，输入身高，输出标准体重。
（2）超标准体重20%为超重，画流程图，先计算出标准体重，当超重时，给出提示
（3）体重监测器需要在不超重时也给提示，画出流程图。
（4）若体重低于标准体重20%为超低，将这种情况也做出处理。

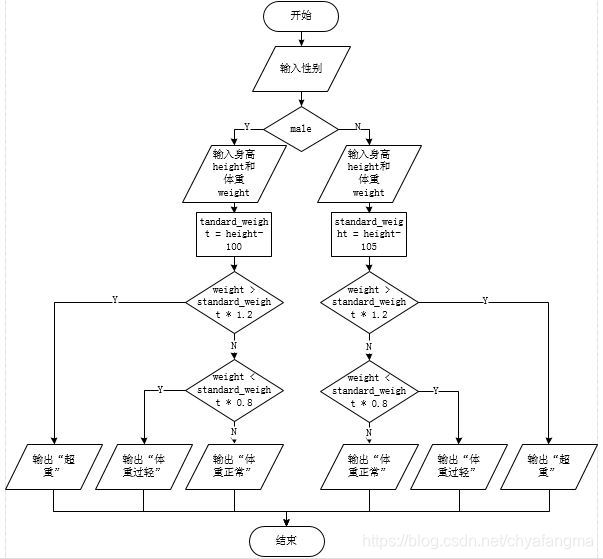

（5）除了为男生服务，还要为女生服务。男生的标准体重是“身高-100”，而女生的标准体重是“身高-105”，其他评判的原则一样。画出解决这个问题的流程图。
