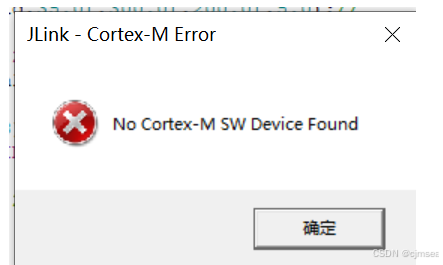

J-LINK下载程序出现No Cortex-M Device found in JTAG chain…问题
在这里插入图片描述

这个问题有很多人解释过，主要是以下几个方面：
1）检查有没有电源；
2）检查J-LINK的clk、dio、gnd是否连接正确
3）确认J-LINK是否正确
4）检查Keil-Options菜单下Debug选择J-LINK的Port有JTAG切换为SW；
5）最后降低更改J-LINK的clk的频率，由5M给为1MHz或者更低；
如果上面的5种办法都确认正确了，但是问题还没有解决怎么办呢？搜索了最近调试同事的项目程序，原来是用ST-LINK进行仿真下载调试的，使用ST-LINK确实没有问题；但是我想切换到J-LINK进行仿真调试就出现了前面的问题。

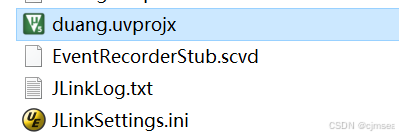

在进行了前面5项检查后，仍然不能解决问题，进行了思考，猜测项目文件中有J-LINK的配置，而且配置不正确，最终在项目文件夹内找到如下文件：
在这里插入图片描述
第二步：将JLinkSettings.ini、JLinkLog.txt文件删除；

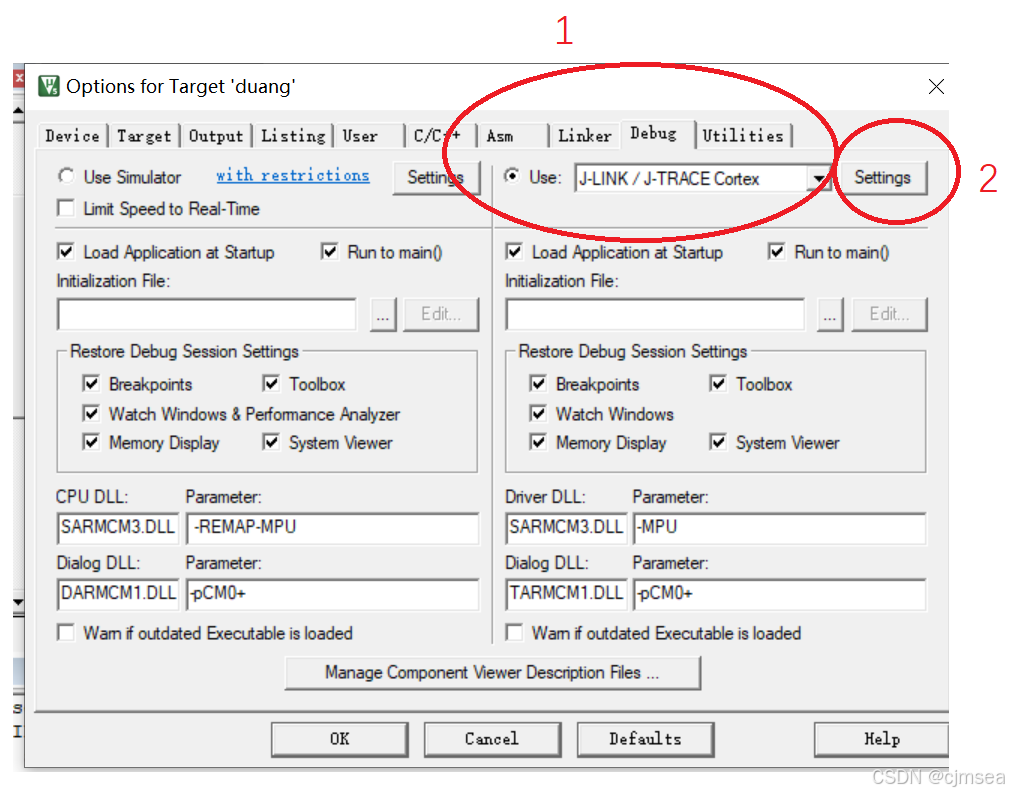

第三步：重新启动keil项目文件，进行debug配置

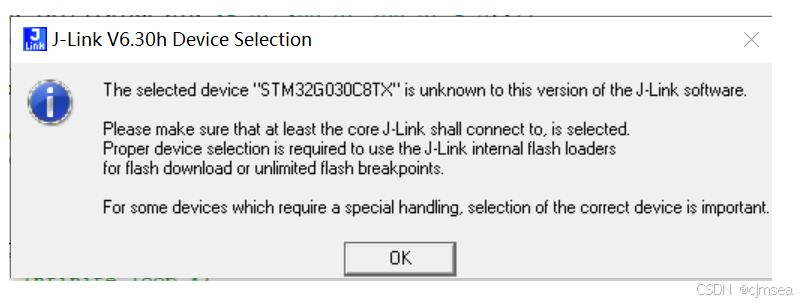

第四步：我的J-Link版本弹出如下界面，点击OK

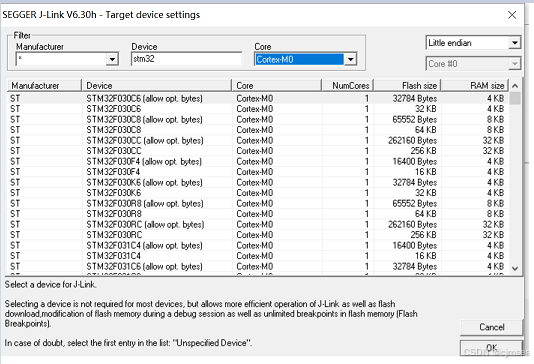

第五步：选择STM32G030C8，在表格内没有找到相应的型号
在这里插入图片描述

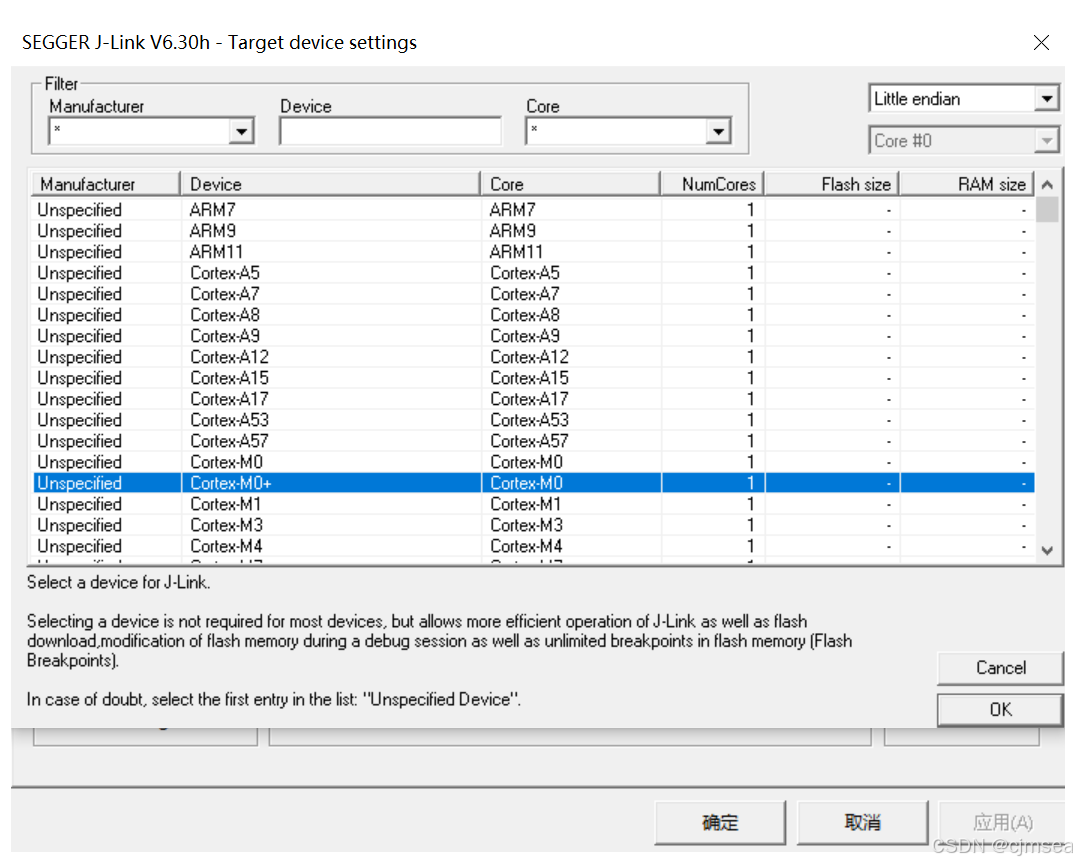

第六步：选择CotexM0+（STM32G030是这个核），点击确定

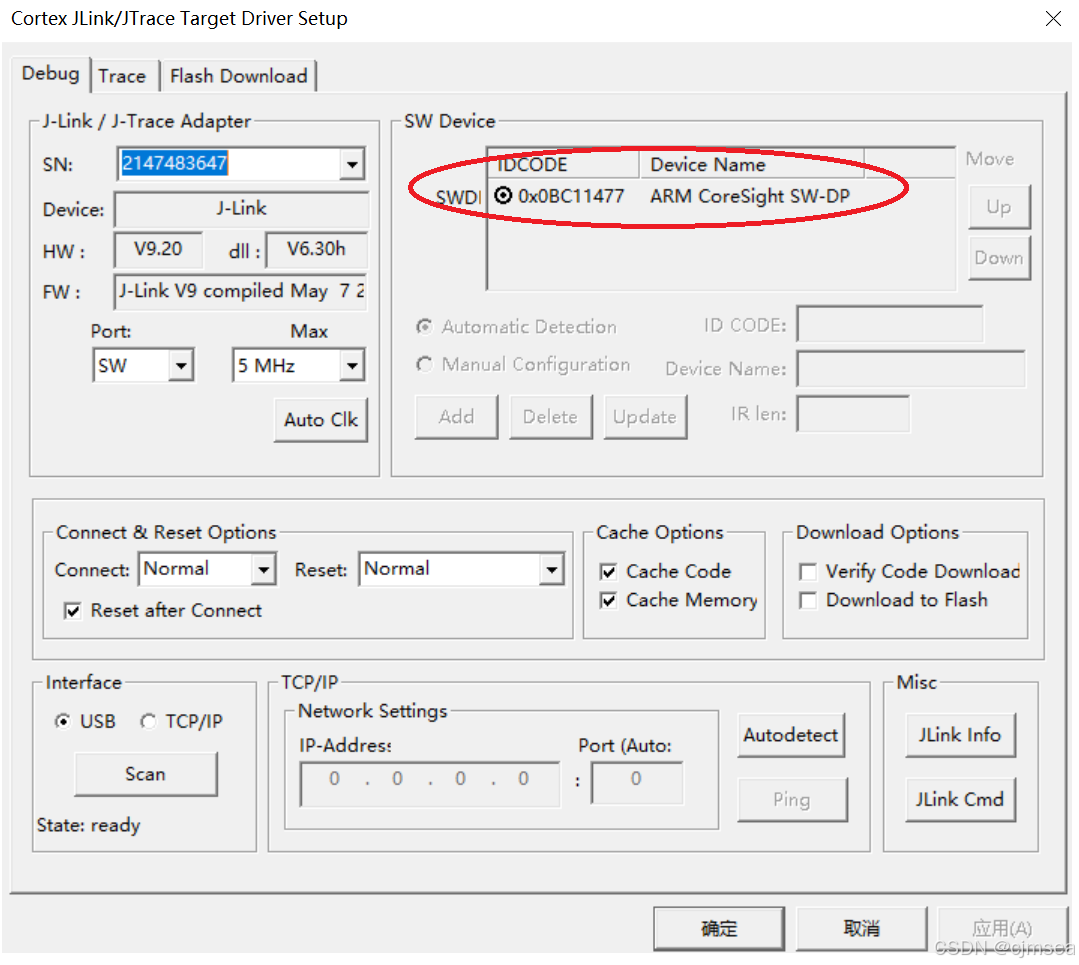

第七步：J-Link找到芯片型号，成功。后来编辑JLinkSettings.ini文件，找到"Device"项，将其更改Device=“Cortex-M0+”，即可不用前面的1-7步解决该问题。
在这里插入图片描述
以上七步，归结为”J-LINK下载程序出现No Cortex-M Device found in JTAG chain…问题“的第6个问题；
出现“J-LINK下载程序出现No Cortex-M Device found in JTAG chain…问题”的第7个问题：使用J-Link的RTT打印功能或者J-Scope功能时，需要断开连接或暂停，才可避免下载出现这个问题，如下图：
在这里插入图片描述
总结一下，出现出现“J-LINK下载程序出现No Cortex-M Device found in JTAG chain…问题”的解决方向总共有七个方面考虑：
1）检查有没有电源；
2）检查J-LINK的clk、dio、gnd是否连接正确
3）确认J-LINK是否正确
4）检查Keil-Options菜单下Debug选择J-LINK的Port有JTAG切换为SW；
5）最后降低更改J-LINK的clk的频率，由5M给为1MHz或者更低；
6）检查JLinkSettings.ini文件，找到"Device"项，将其更改Device=“Cortex-M0+” 更改到你使用芯片相应的核；
7）检查有没有断开J-Link的RTT连接。
