前言

Architectural Encalve（AE）包括了LauchEnclave、QuotingEnclave、ProvisioningEnclave

所有的AE都是特殊的Enclave，预先由Intel进行编译、签名。他们会在PSW安装的时候启动起来，叫做aemd，AE的一个守护进程。这里有介绍。

AE的源码我还没看过，资料来自于SGX手册、论文、博客，加上根据自己已有的源码阅读基础进行的推理。

LaunchEnclave

LaunchEnclave（LE）是专门用来管理普通Enclave启动的Enclave。

但是如何启动LE呢？Intel的MRSIGNER被硬编码在处理器中，可用于判断LE文件镜像的Intel公钥是否与之匹配，对LE这个特殊Enclave的启动会跳过EINITTOKEN检查。第一点，每个LE文件都由Intel签名，需要验证Intel公钥是否能解开LE文件的签名；第二点，LE启动过程的SECS中保存的MRENCLAVE也需要匹配LE文件中的MRENCLAVE，则LE启动合法。这样也就保证只有Intel签名的LE能够使用EGETKEY指令来导出启动密钥给别人的EINITTOKEN计算MAC。

使用上述Enclave启动控制模式实现严格的软件定义的Enclave属性控制策略。现在的LE要求普通Enclave要么开启了Enclave调试模式，要么它的MRSIGNER处于Intel的白名单中，才能跑起来。普通Enclave不具有Intel AE独有的特权属性，比如访问长期平台配置密钥。

可以说Enclave本地认证的安全性保证在于通过LE和EINIT访问CPU级别的机密——启动密钥。EINIT会产生启动密钥让处理器验证uRTS之前申请EINITTOKEN（里面包含了基于Enclave内容的MRENCLAVE和基于开发者的MRSIGNER标识、请求特征和属性、KEYID、MAC消息鉴别码用于保护完整性。）的正确性（事实上，启动密钥也正是依赖MRENCLAVE、MRSIGNER标识从根密钥导出的）。并要求Enclave的标识属性需要和EINITTOKEN中的一致（申请的属性要和实际采用的属性一致，属性Attribute可以参考《SGX中的X特性、SGX获取元数据》、《SGX结构体》）。EINIT指令过程可以参考《SGX初始化》。

这里的说法也很不错。LE负责向希望在当前平台上执行任务的其他Enclave分配EINITTOKEN结构，分配该结构前以及EINIT指令时会检查Enclave的签名和标识是否有效。LE是唯一能够检索、分配EINITTOKEN结构的Enclave，并从根密钥导出一个启动密钥与EINITTOKEN绑定。

（后续支持FLC的CPU可以由用户植入公钥Hash，这个公钥用来验证用户自定义LE的签名，详见这里）

那么怎么从根密封密钥（RSK）推导启动密钥、怎么产生EINITTOKEN？

LE调用EGETKEY指令从根密封密钥RSK推导启动密钥，但是EGETKEY的一个参数是随机的KEYID值，能够保证每次生成的启动密钥都是不一样的，因此攻击的时候无法通过多轮部分密钥恢复出完整密钥。

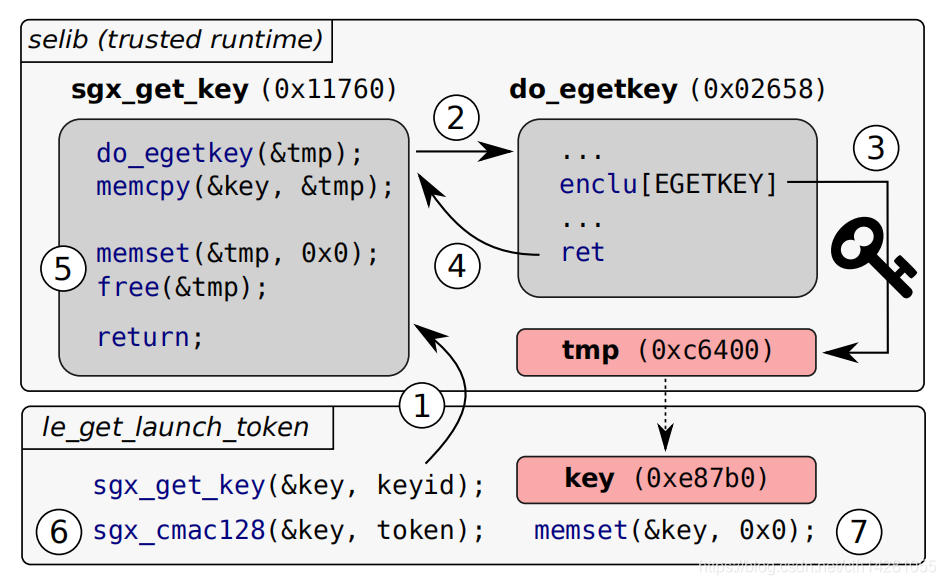

LE会根据所给的Enclave的度量值和属性生成一个EINITTOKEN。如下图所示，先是生成随机KEYID，然后调用sgx_get_key。进入后，先生成一个临时缓冲区tmp，然后调用do_egetkey去调用EGETKEY指令来生成启动密钥，然后将启动密钥从临时缓冲区tmp拷贝到调用者的缓冲区key，紧接着将之前的临时缓冲区在return前给重写并回收。sgx_get_key返回后，LE然后使用启动密钥生成所需MAC（目前认为和EINITTOKEN有关联，不过我还没有看过这块源码，这一段介绍部分来自论文《Foreshadow》），最后的最后会将启动密钥的缓冲区key内容清零销毁（销毁缓冲区为了防止内存泄露）

拓展简介一下Foreshadow攻击的一个实例——攻击启动密钥

Foreshadow攻击中的一部分，提到敌手可以攻击短暂存在的tmp缓冲区、略微长期存在的key缓冲区。Foreshadow使用最先进的Enclave执行控制框架（如SGX-Step，也是Foreshadow作者jo van bulck做的）攻击tmp，并能够体现其严重的危害。离线攻击时，单步执行LE并转储寄存器值以获得tmp地址等感兴趣的代码位置。在线攻击时，可以将Enclave程序停在3、4之间，使用SGX-Step获取密钥。

Foreshadow这个实例的优化中，依靠页面错误（page fault）序列，可以尽量避免sgx-step中的计时中断的噪音，并最小化AEX的数量。通过构造一个有限状态机并仅仅撤销sgx_get_key或do_egetkey等关键代码页的权限，这样可以仅仅通过计算页错误数量就可以确定do_egetkey返回指令的位置。当函数中获取启动密钥的时候，启动密钥会加载进L1，Foreshadow可以可靠的获取启动密钥。成功率百分百，共用了13个页错误，不需要依赖sgx-step的单步中断技术或ELDU指令（ELDU指令在将加密数据加载回EPC过程中，会多此一举地将数据放到L1，导致可以被L1缓存侧信道如Foreshadow窃取）。

验证Foreshadow这个实例可成功性：通过uRTS里面加入一个恶意的启动令牌提供者，使用提取的启动密钥来生成EINITTOKEN（会用到公开的KEYID），其中EINIT中会从平台主密钥派生出启动密钥被Foreshadow窃取。有了启动密钥就能在同一个平台恶意地启动很多恶意的Enclave

Foreshadow这个实例的攻击，可以做到恶意启动Enclave而不需要向Intel申请许可。但是由于密钥导出仍然依赖于MRENCLAVE或MRSIGNER，所以只能恶意启动满足上述两个签名结构体的Enclave，也就是说目前顶多只能悄咪咪地创建满足签名结构体的Enclave，只能用于隐藏Enclave。

隐私追踪问题。攻击者甚至可以创建Enclave来推导出不变的配置密钥，然后用MRSIGNER等配置信息来推导产出的启动密钥等敏感密钥。而在此之前，只有Intel签名的AE可以推导密钥（用于长期远程认证等）。因此一旦破解配置密钥危害很大。

ProvisioningEnclave

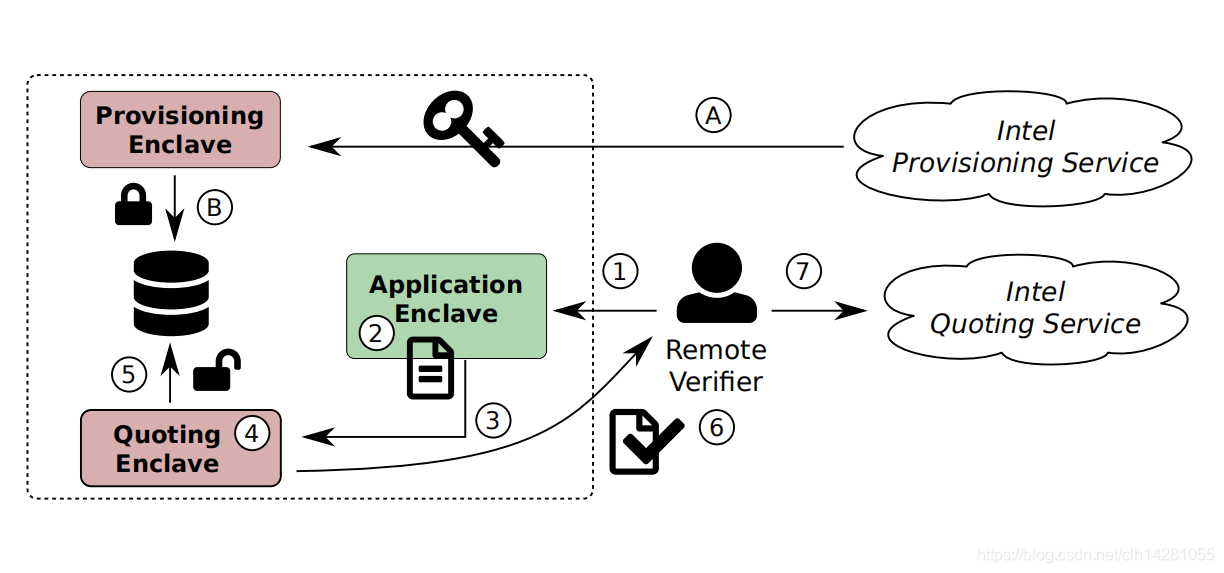

ProvisioningEnclave (PvE）提供密钥配置服务。下图是来自Foreshadow的图：

PvE和远端Intel配置服务器协商出一个EPID私钥（现在额外支持DCAP），这个私钥由RPK（Root Provisioning Key）推导出，作为SGX平台配置密钥（Provisioning Key）。具体来说，配置密钥的形成来，之后

有了SGX平台配置密钥，PvE还通过Root Provisioning Key（RPK，由Intel Key Generation Facility中的硬件安全模块随机生成，存于e-fuses中）和Root Seal Key（RSK，也存于e-fuses中）产生“配置密封密钥”，用于加密SGX平台配置密钥，并可以将加密结果存放到不可信存储中。详情看这里

QuotingEnclave

QuotingEnclave (QE）用于远程认证中，对本地Enclave报告签名发送，以及对远程Enclave报告进行验证（来自对端QE的可信签名）并转发给本地Enclave。

Enclave本地报告也叫做REPORT，只能在当前Enclave中有可信价值，只能用于同一SGX平台下的认证，远程认证的可信报告QUOTE可信程度来自QE的背书。QE也是Intel签名过的Enclave。QE可以验证本地报告(因为本地报告的签名来源于RSK导出的报告密钥Report Key)并用QE私钥签名产生Quote，远端就能用QE公钥验证，从而实现远程认证。

对于远端Enclave的验证，QE会负责检测远端Enclave的可信程度以及它在远程认证过程中执行的环境。它会解密由PvE加密（利用“配置密封密钥”）存储在CPU中的（从Intel配置服务器处接收的）SGX平台配置密钥，并使用该密钥将REPORT结构（用于本地Enclave的验证）转换为QUOTE结构（用于远程验证）。

QE认证采用EPID组签名方案（有安全隐患，渐渐改为推荐DCAP）。一个EPID组包含许多同一类型的CPU和SVN。有两种使用模式，完全匿名模式下，密码系统确保远端能验证Quote的确来自一个SGX平台，但是不能追踪具体是EPID组中的哪个CPU型号及其SGX平台。在假名模式下，远程验证者可以链接来自同一SGX平台的不同Quote，因为每个Quote都被赋予了假名，彼此之间可以被区分开来。

如上图中，远程验证者发出挑战，验证该Enclave可信程度。Enclave使用EREPORT指令将挑战与自身绑定。然后不可信APP将本地认证EREPORT交给QE，QE推导报告密钥来验证报告完整性。然后用“配置密封密钥”来解密不可信系统软件返回的SGX平台长期配置密钥。QE用SGX平台长期认证密钥(本质是EPID私钥)签名本地认证报告，形成一个Quote。验证者收到认证响应Quote，将其交给Intel Quote服务，使用EPID组公钥（配置密钥使EPID私钥）来验证Quote。

Foreshadow另一个攻击实例——攻击配置密钥

QE实施远程认证，首先依赖于本地认证机制的正确。敌手如果掌握了QE推导的报告密钥，那么可以恶意签署本地报告让QE信任，这样QE就会签署本地报告为Quote（实际上是恶意的），使得QE其实也被攻陷了。

第二，QE依赖配置密封密钥去安全加密非对称的SGX平台长期配置密钥，如果SGX平台的配置密封密钥泄露，那么攻击者就能掌握长期配置密钥，并且不再需要QE去验证Enclave报告就能直接签署之。

QE的密钥提取攻击也用到了sgx_get_key这个可信运行时函数（之前提到的那个），在调用EGETKEY指令和缓冲区被重写之间通过页错误状态机攻陷QE。这里同样不需要单步指令技术和ELDU硬件指令，也能百分百地成功提取报告密钥和配置密封密钥，共用到14个页错误。

伪造远程认证后果严重。远程认证使用DH密钥交换。有了上述攻击可以构造中间人攻击，非常直接的读取并修改内容，甚至不再需要执行Enclave或了解其内部各种复杂地机制，因为上述攻击将配置密钥拿到手了。这使得基于SGX的DRM、隐私保护毫无意义，破坏了SGX地机密性。此外还能任意构造远程SGX的计算结果，破坏了透明完整的Enclave执行。进而危害云、区块链（构造假的远程结果）等各种SGX场景。

EPID的全匿名模式下，一旦获取一个EPID私钥就可以代表整个组的其他CPU进行签名，比如获取了i5-6700U平台组的一个EPID私钥（某个i5-6700U设备的私钥），就能恶意签名让对方认为当前平台是i5-6700U，也就是说还可以冒充任意i5-6700U组内平台，受害者不知道是哪个i5-6700U设备，但是受害者信了。在这个攻击实例中，窃取了平台配置密钥，那么就可以冒充组内其他远端设备进行签名（完全不再需要执行远端设备代码，因为已经有了密钥）。不过在假名模式下，不同设备会有假名，因此尽管是同一个组，仍然会被区别出来。
