OSPF（Open Shortest Path First，开放式最短路径优先）

本文链接：https://blog.csdn.net/cmhnt/article/details/145857820

1 基本概念

OSPF是内部网关协议IGP的一种，属于链路状态路由协议。

LSA：链路状态通告，运行OSPF的路由器会交互LSA，而不是路由，通过LSA可以进行拓扑和路由的计算。

LSDB：链路状态数据库，运行OSPF的路由器会将LSA存储在LSDB中。同一个OSPF区域的路由器拥有相同的LSDB。

SPF：最短路径优先，LSDB同步后，区域内的每台路由器都会依据LSDB通过SPF算法计算出以自己为根的一棵最优的无环的“树”。

Router ID：路由器标识符，用于标识一台路由器，同一个区域的中的路由器Router ID不能产生冲突（冲突会影响邻居关系的建立）。华为设备有全局Router ID的概念，全局Router ID默认为路由器第一个配置的IP地址。如果开启OSPF时没有配置Router ID，全局Router ID会自动生效。之后可以更改，不过需要重启OSPF进程才能生效。实际项目中，一般使用Loopback接口的IP地址作为Router ID。

度量值：OSPF使用Cost（开销）作为度量值，每个运行OSPF的路由器其接口都会有一个Cost，默认为Cost=100Mbit/接口带宽（若计算结果小于1则为1，为大于1的小数则取其整数位，不会进行四舍五入）。其中100Mbit为参考带宽，可以修改，一般修改参考带宽值整个区域统一更改，也可以在接口下单独改Cost的值。一条OSPF路由的开销为源地址到目的地址沿途所有运行OSPF路由器接口出方向的总和。

2 OSPF域与区域

使用相同策略的连续的运行OSPF的网络设备所构成的网络成为OSPF域。

OSPF区域：

OSPF区域有两个级别，骨干区域和非骨干区域。由区域ID标识，骨干区域为区域0，有且只有一个。非骨干区域可以有多个，非骨干区域必须与骨干区域直接相连（若现网中无法直接相连可用虚链路解决）。区域划分即把不同接口划分到不同的区域，同一个区域拥有相同的一棵“树”。

OSPF路由器类型：

1.IR（区域内路由器）：所有接口都在一个区域的路由器。

2.ABR（区域边界路由器）：接口在不同的区域，且至少有一个接口在区域0。配置了V-link的路由器会直接变成ABR。

3.BR（骨干路由器）：区域0中的路由器，包括ABR和区域0中的IR。

4.ASBR（自治系统边界路由器）：连接不同路由域的路由器。只要在OSPF协议视图下执行了import-route命令，意思是路由引入，路由器就会成为ASBR。

IGP协议中，同一台路由器的同一路由协议的不同进程是不同的自治系统，不同的路由协议是不同的自治系统。

3 OSPF报文类型

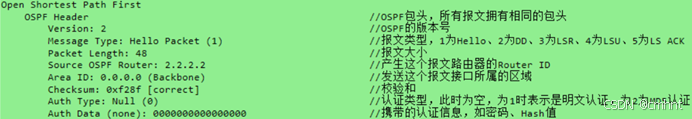

OSPF包头：

3.1 Hello

OSPF建立邻居关系的报文，运行OSPF的路由器会周期性发送Hello包，用于发现和维护邻居。在P2P、Broadcast链路上每10秒发一次，在NBMA、P2MP链路上每隔30秒发一次。失效时间都是周期时间的四倍。可以在接口视图下使用ospf timer hello [时间参数]命令修改hello报文的时间。修改Hello时间，dead时间会自动修改成Hello时间的四倍。单独修改Dead时间不会影响Hello时间。

OSPF Hello包发送的特点：

在P2P、P2MP、Broadcast链路上自动发送组播Hello报文，目的地址为224.0.0.5

在NBMA链路上单播发送Hello报文，手动指定邻居。

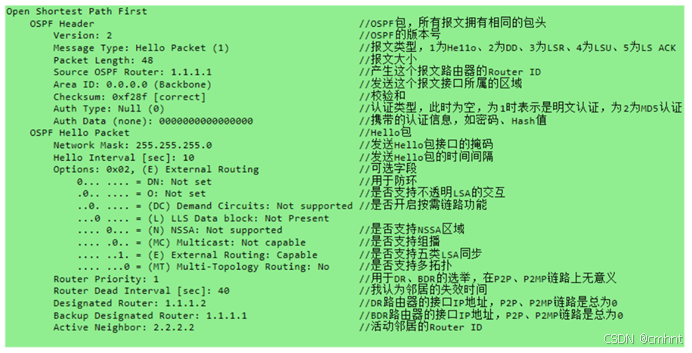

Hello包的格式：

Hello报文中可以影响邻居关系建立的因素如下：

Router ID 不能冲突
Area ID要一致
Auth Type要一致
Auth Data要一致
Hello Interval要一致
Dead Interval要一致
Opthion中E bit与N bit要一致

以上因素是任何情况下都需要满足的条件，否则邻居关系不能建立。

可以使用Display OSPF error int g0/0/0命令查看邻居在接口上建立失败的原因。用户视图下使用reset ospf counters命令可以清除错误记录。

3.2 Database Description

简称DD或DBD，描述本地LSDB的摘要信息，用于两台设备进行数据库同步。LSDB同步后邻接路由器LSDB中的LSA与本地一样，且新旧程度也一样。

DD报文会进行主从选举，谁先到Two-Way谁先发起主从选举，主从选举时不携带LSA摘要信息，Router ID大的为主。协商完主从后进行报文交互，从路由器使用会使用主的序列号发送报文，主路由器收到后加一对从进行确认并发送给从，从收到后使用加一后的主路由器序列号，以此类推。

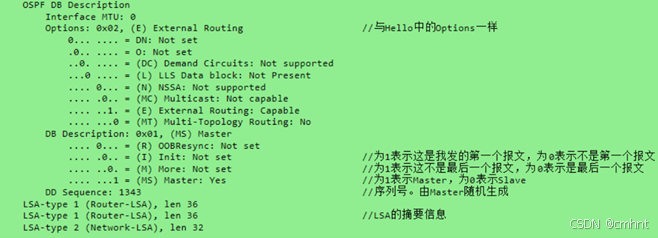

Database Description包的格式：

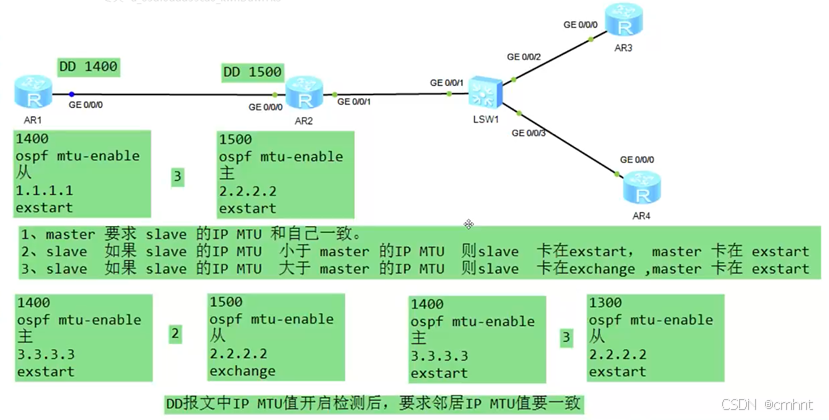

*主从选举时DD报文中IP MTU值对邻居状态机的影响：

主从选举时DD报文会协商接口IP MTU的参数，要求DD报文的携带的MTU值一致，才能完成主从选举。

默认情况下，华为设备DD报文携带的IP MTU值为0，且默认不对DD报文的IP MTU值做一致性检测

接口视图下启用ospf mtu-enable命令后：

该接口发送dd报文携带接口IP MTU值

该接口对接收的DD报文做IP MTU值的检测，只有IP MTU值小于本接口的IP MTU才处理这个DD报文

3.3 Link State Request

用于向其他路由器请求自己需要的LSA，理论上设备只有在OSPF邻居双方成功交换DD报文后才会向对方发出LSR报文。但现网抓包结果可能有差别。

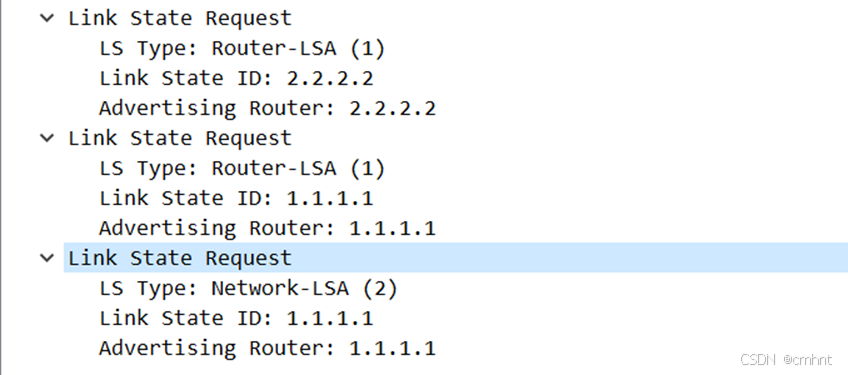

LSR报文格式：

包括LSA的类型、链路状态ID、LSA的标识符。

3.4 Link State Update

用于向对方发送其所需要的LSA。

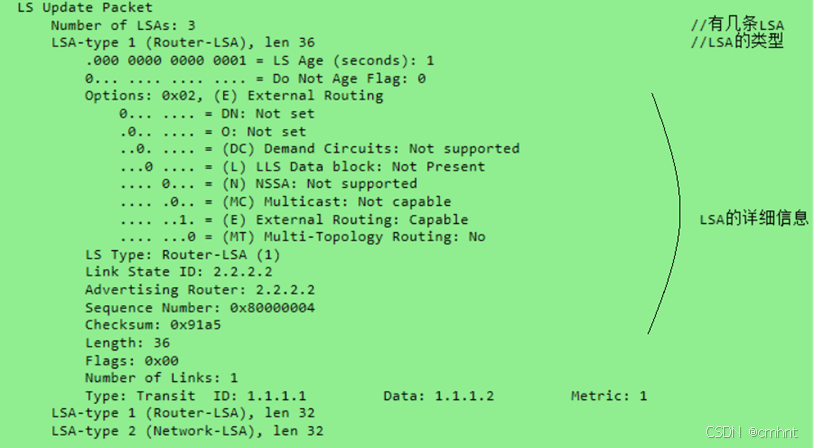

LSU报文格式：

3.5 Link State ACK

用来对收到的LSA进行确认。会将LSU中收到的LSA在发给对方，做显式确认。

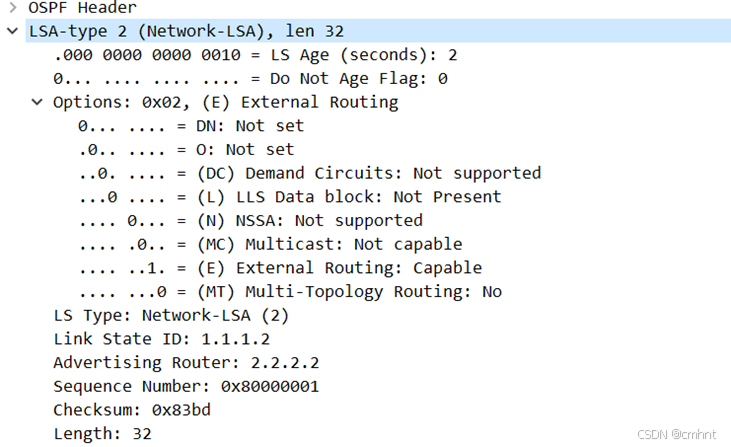

LS ACK报文格式：

Broadcost型链路上OSPF LSU LSACK报文交互形式：

DR与BDR同时监听224.0.0.5和224.0.0.6这两个组播地址，DRother只监听224.0.0.5这个组播地址，但是DRother通过224.0.0.6向DR/BDR发送LUS和LS ACK。

DRother产生的LSU通过组播地址224.0.0.6发给DR和BDR。
BDR产生的LSU通过组播地址224.0.0.5发送给DRother和DR，DR通过224.0.0.5发送LS ACK确认，DRother通过224.0.0.6发送LS ACK确认。
DR产生和从DRother获取到的LSU通过组播地址224.0.0.5发给BDR和其他DRother，BDR通过224.0.0.5发送LS ACK确认，DRother通过224.0.0.6发送LS ACK确认。

4 OSPF工作原理

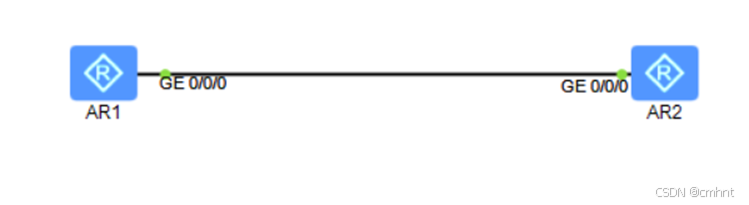

以此图所示，在两台路由器上配置OSPF。

两台路由器OSPF初始状态都为Down，运行OSPF后，双方开始发Hello包，以R1为例，R1向R2发送Hello包，包中的活动邻居为NULL，R2收到后通过报文里的内容就可以认定这条链路上连着R1，此时R2的状态会变为Init，表示R2单向发现R1，之后R2就会以R1的Router ID作为活动邻居字段的值向R1回包，R1收到后发现活动邻居是自己的Router ID，此时R1的状态就会变成Two-way，之后以相同的方式向R2再回一个包，活动邻居是R2的Router ID，R2收到后，发现活动邻居是自己的Router ID，状态变为Two-way，至此，双方都达到Two-way状态，邻居关系建立成功。

之后开始交互DD报文，在正式交互DD报文之前会进行主从的选举（Router ID大的为主），选举时会协商接口IP MUT参数，要求参数一致才能完成主从选举（默认情况下，华为设备接口MUT参数为0，且不做一致性检测）。由进入EX-start的路由器率先发包（谁先到Two-way谁就是EX-start），报文中的I、M、MS比特有很大作用，具体可以看DD报文格式图。R1先到达Two-way状态，于是R1发送第一个DD报文并默认自己是Master，I=1、M=1，MS=1，R2收到后发现自己的Router ID大于R1于是回一个包，表示自己才是Master路由器，R2此时状态变为EX-change。R1收到后发现邻居Router ID比自己大，于是R1变成Slave路由器。状态变成EX-change，主从选举完成。在主从选举中，双方不携带任何LSA摘要信息。

确定完主从后，双方正常交互LSA，主路由器R2率先发包，并随机生成一个序列号，R1收到后使用主路由器产生的这个序列号进行回报，R2收到后，如果仍需交互DD报文，R2会采用序列号加一的隐式确认机制继续发包，R1继续使用R2更新后的序列号回包，直到DD报文交互完成。双方状态变为Loading。

DD报文交互完成后，双方都向对方发送LSR报文，获取自己所需要的LSA，对方收到自己的LSR后会回复LSU，自己收到对方发来的LSU后会向对方发送LS ACK进行确认，表示我以收到该LSA，直到LSDB完成同步，双方邻居状态达到Full，邻接关系建立成功。

5 OSPF网络类型

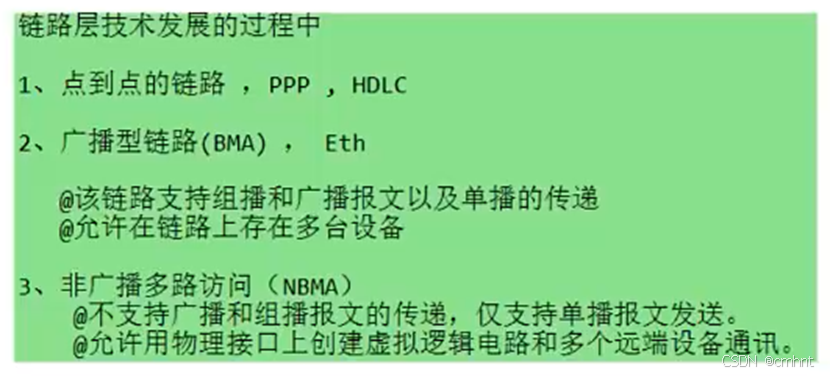

OSPF有四种网络类型，分别是Broadcast、NBMA、P2P、P2MP。目前使用最多的是P2P和Broadcast

OSPF判断网络类型默认是根据链路层协议来进行适配，是链路的网络类型而不是整个网络的网络类型。

但也可以在接口视图下使用此命令ospf network-type [对应网络类型]修改网络类型，修改后就按该网络类型工作，和链路层就没关系了。

OSPF报文发送形式：

Broadcost：广播型网络，当链路层协议是以太网链路和FDDI（帧中继）链路时默认是广播型。该类型以组播发送Hello、LSU、LS ack报文，以单播发送DD、LSR报文。其中组播地址224.0.0.5是为OSPF路由器预留的组播地址，224.0.0.6的组播地址是给DR预留的。
NBMA：非广播型多路访问，当链路层协议是ATM、X.25、FR协议时默认是NBMA，以单播形式发送OSPF协议报文，且单播需要明确目的IP，故需手动配置邻居。
P2P：点到点，当链路层协议是PPP，HDLC协议时默认是P2P，以组播224.0.0.5这个地址发送所有协议报文，点到点上没有DR、BDR的概念，所以一般都将广播型网络优化为P2P。
P2MP：点到多点，没有一种链路层协议会被默认为P2MP类型，必需由其他类型手动修改为P2MP。常见做法是将非全连通的NBMA网络该为P2MP。该类型以组播224.0.0.5发送Hello报文，以单播发送DD、LSR、LSU、LS ack报文。

不同网络类型对邻居关系的建立有不同的条件：

Broadcost和NBMA要求连接两台路由器的接口在同一个网段且掩码相同才能建立邻居。因为需要保证路由下一跳是直连且可达的。
P2MP要求连接两台路由器接口的IP地址在同一个网段，默认要求掩码相同，但可以在接口视图下使用ospf p2mp-mask-ignore命令忽略掩码检测，链路上两台路由器都需要使用此命令才有作用。
纯P2P链路连接两台路由器接口的IP地址无需在同一个网段，掩码也无需相同就能建立邻居，路由也能计算，也能通。但如果是以太网修改成P2P网络类型的链路，邻居和路由都能正常计算，但无法实现单播通信，原因是ARP解析出现问题，下一跳路由器不回复ARP请求报文。

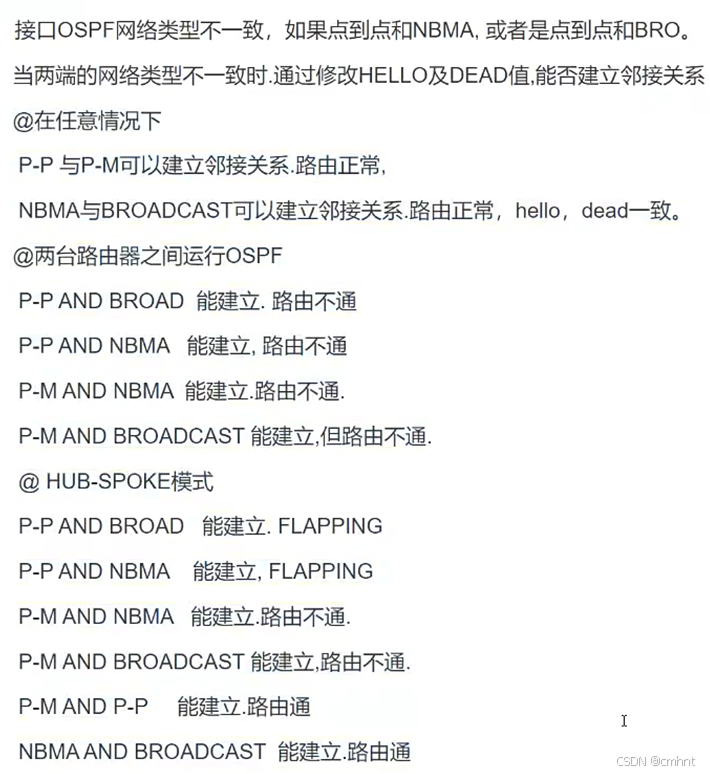

*不同网络类型之间的邻居建立和路由获取情况：

6 DR与BDR

在MA（多路访问网络）上，包括Broadcost和NMBA型网络，其OSPF区域下的所有路由器之间都要交互LSA，这就区域内存在大量LSA泛洪，浪费设备资源，且每两台路由器之间都要建立邻接关系，也增加了设备负担。于是在Broadcost和NBMA网络类型中，提出了DR与BDR。

在MA中，DR为指定路由器，BDR为备用指定路由器，其他的都是DRother。Full邻接关系只会存在与DR与BDR、DR与DRother、BDR与DRother之间。其他的DRother之间都停留在Two-way的邻居关系状态。

每条广播型和NBMA链路上都会选举一个DR，也会选举一个BDR。DR必选，有且只有一个，BDR非必选，如果有，有且只有一个。P2P和P2MP网络上无需选举。

DR、BDR都是链路上的角色，不是指的路由器本身。

DR与BDR的选举

1. 比较接口的DR优先级，取值范围0-255，默认为1，大的成为DR，次级成为BDR，其余为Drother，如果DR优先级相同则比较Router ID，越大越优。
2. DR没有抢夺性，即DR一旦被选举之后即使有更大优先级的路由器接口，也不会替换，除非DR失效；
3. DR失效，BDR成为新的DR，然后重新选一个BDR；
4. BDR失效，重新选举BDR；
5. DR、BDR都失效，重新选举DR、BDR；
6. DR优先级如果被配置为0，意味着不参与DR、BDR的选举，立刻成为DRother。
