如何在CFD中得到得到速度流线streamline图

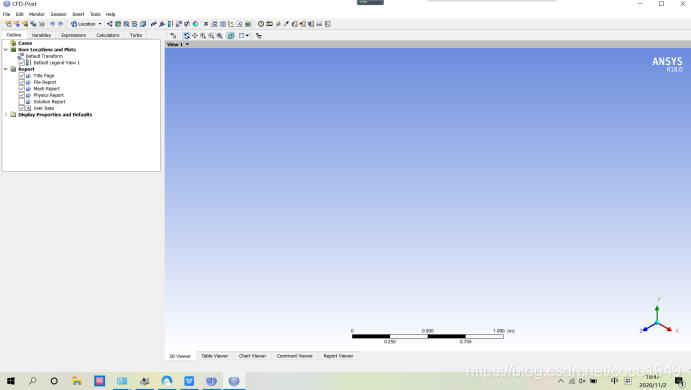

打开CFD
在这里插入图片描述

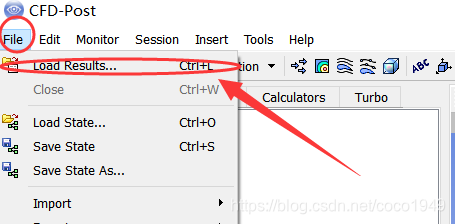

点击file—点击load results

在这里插入图片描述

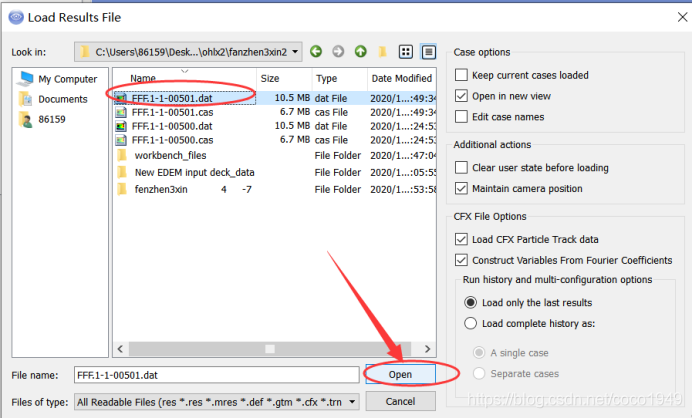

弹出会话框—找到之前的仿真的好的文件–Open
在这里插入图片描述

模型导入成功
在这里插入图片描述

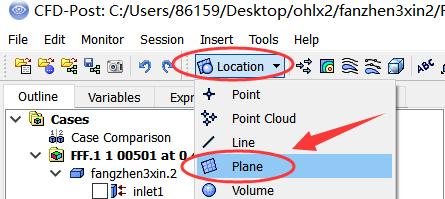

插入平面：location—plane
在这里插入图片描述

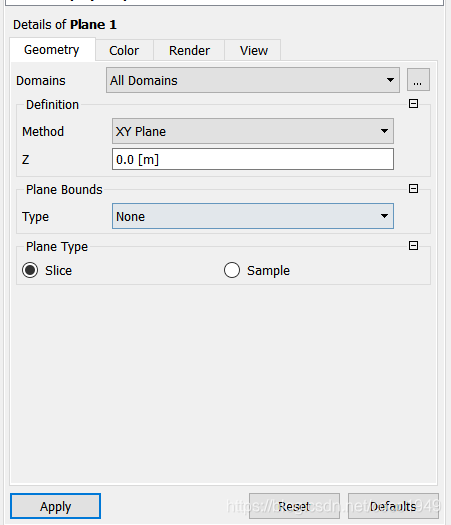

找到左下方的参数栏
在这里插入图片描述

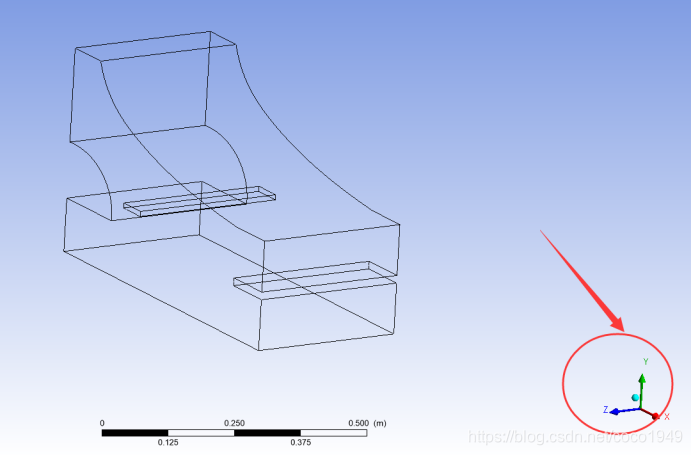

参考坐标系，插入平面平行于X-Y平面
在这里插入图片描述

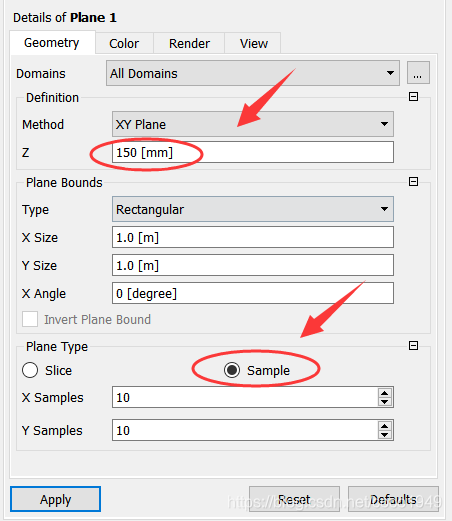

更改插入平面的相关参数：
Z方向 150
点击sample（个例截面非贴合）
在这里插入图片描述

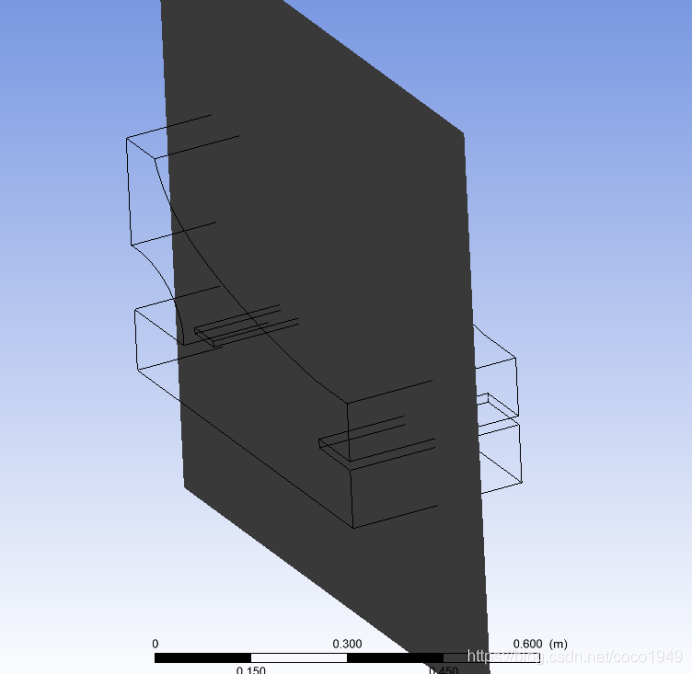

点击apply：发现插入平面正好在模型中间，但界面太大了，做速度云图有些区域用不到
在这里插入图片描述

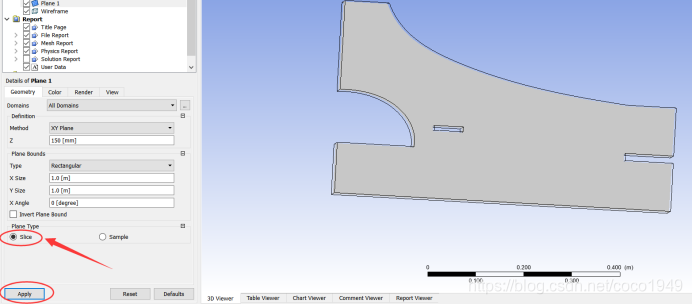

修改参数：将面的类型改为贴合slice—点击apply
在这里插入图片描述

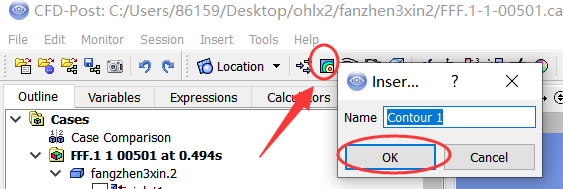

我们先做速度云图：
在这里插入图片描述

修改参数：
位置选择插入面（是在插入面上进行绘制速度云图）
变量选择速度

在这里插入图片描述

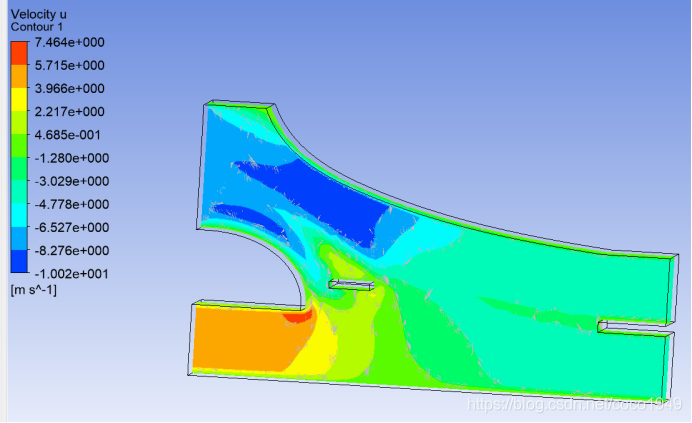

点击apply
在这里插入图片描述

由于插入平面的灰点与云图叠加了，产生了是导致云图不好看

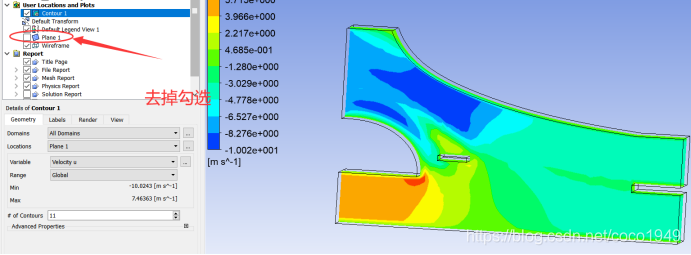

去掉Plane前面的勾选有
在这里插入图片描述

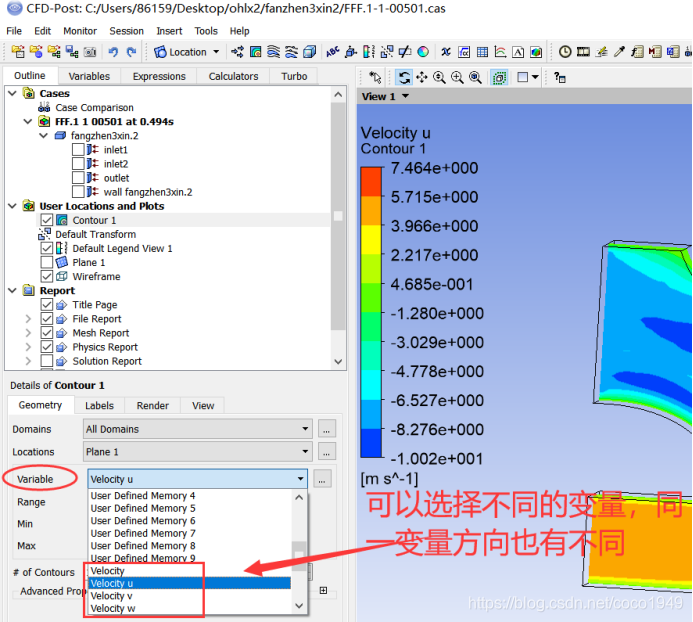

对于变量的选择我们还可以有多个选择：如速度有单个方向的速度、合速度等

在这里插入图片描述

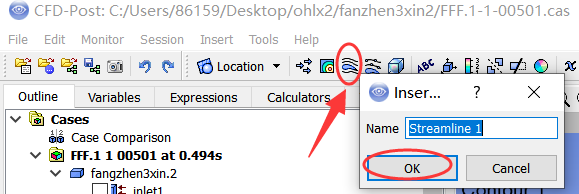

点击绘制流线图的命令streamline（湍流）
在这里插入图片描述

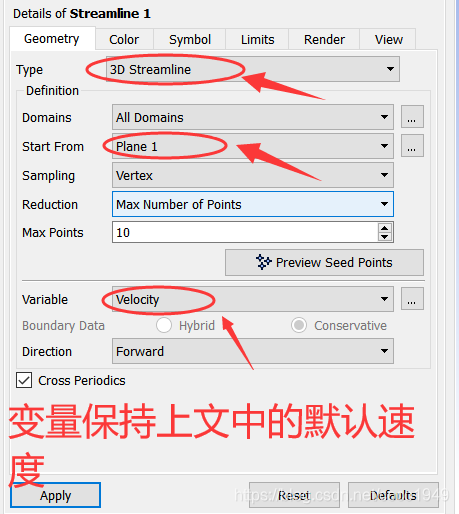

确认得到参数栏
流线类型：3D流线
开始绘制流线位置：所插入的平面

在这里插入图片描述

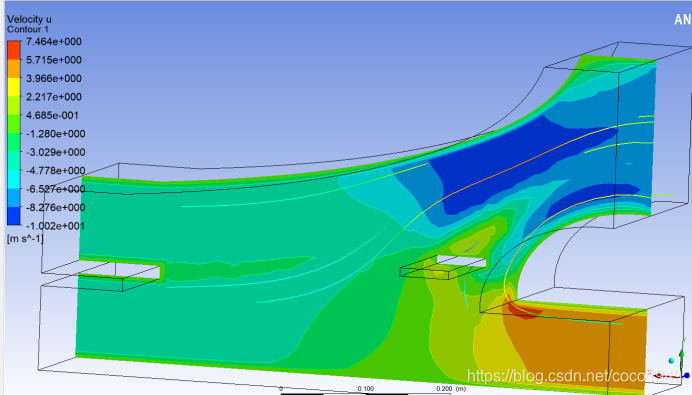

点击apply：发现流线不大清楚
在这里插入图片描述

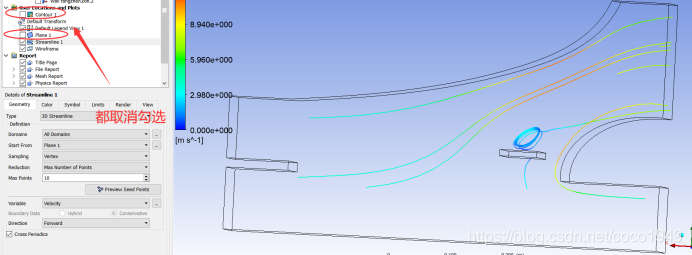

这时我们把之前插入的速度云图和插入平面都取消勾选
这时我们发现，流线数量太少了，便于观察和分析
在这里插入图片描述

这时我们发现，流线数量太少了，便于观察和分析

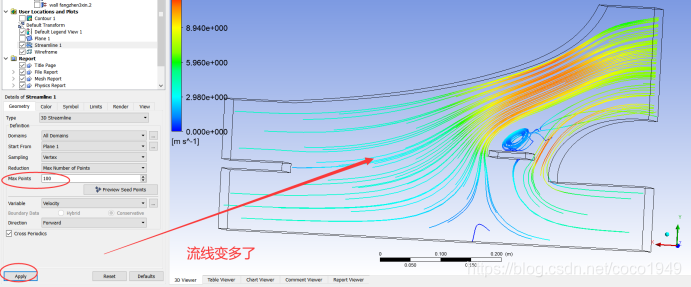

点击MAX points，将节点数改为100—点击apply
在这里插入图片描述
