简述：
在ANSYS中，各板块出高清图都是不一样的，但共同点都是
1、找到截图命令
2、调节像素（将像素变高几千乘几千）
3、检查并更改图片格式
4、更换图片背景，通常将背景换成白底
5、选择保存图片位置以及保存该格式
6、确认OK后等待电脑截图（鼠标转圈圈转完）

此篇我们讲述如何在ANSYS的后处理result（CFD）以及workbench工作界面的mesh中截取高清图，并将该截图导入PS中进行修改、格式转变等的加工处理，再导入Origin中对图片进行压缩。

1、在ANSYS的后处理result（CFD）中截取高清图

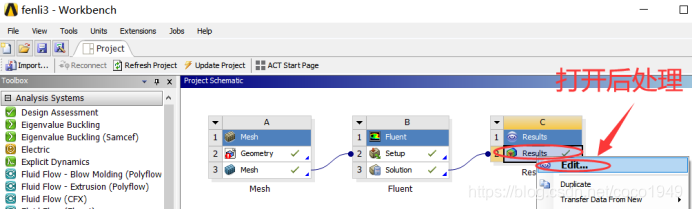

对某个已经仿真好了的例子：点击results对其进行编辑

进入界面（找到截图/存图操作）

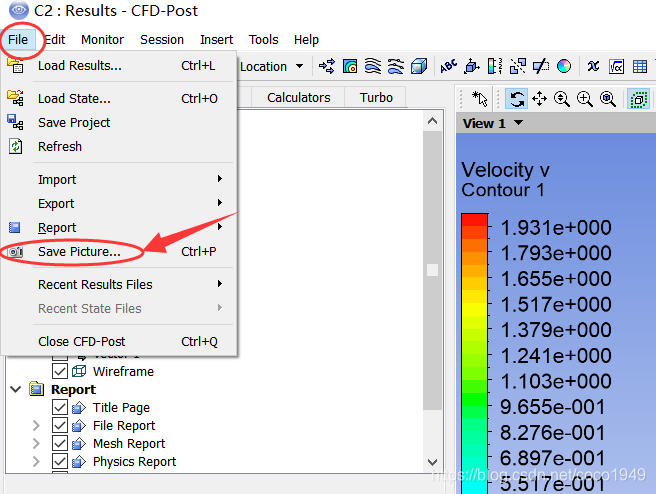

点击file打开save picture

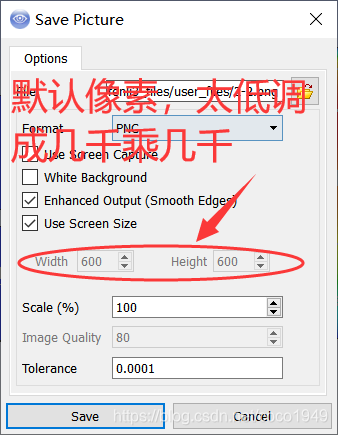

点击后弹出存图会话框：可以发现像素太低了，一般的在论文里的图需要几千乘几千的

修改要存图的相关参数：
a、更改像素
b、更换截图背景为白色
c、确定截图存放的位置并将截图重命名

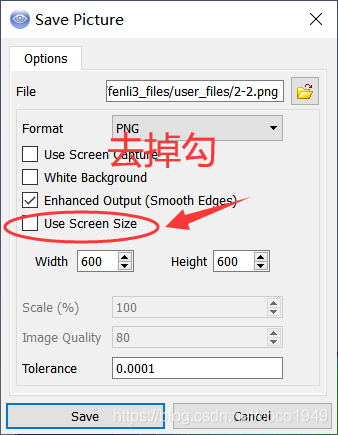

a、更该像素：去掉使用屏幕尺寸的勾选

调节横竖参数，将横宽调节为5000，竖高调节为4000
