从另外一个角度理解滤波器的阻抗失配

一、差模滤波

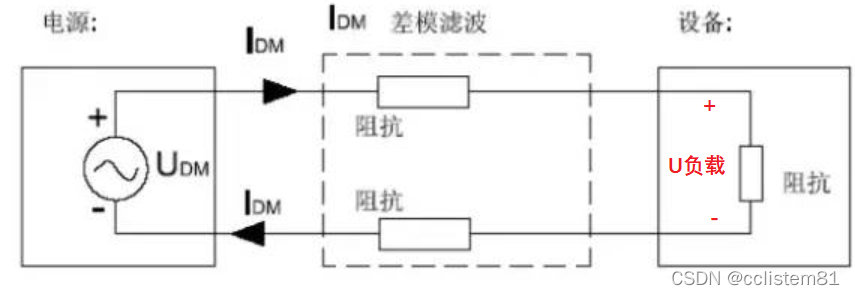

最简单的差模滤波器电路：

1、差模电感工作原理

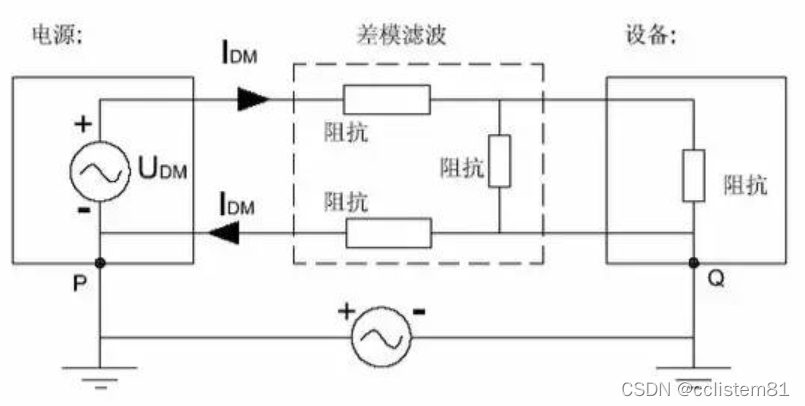

     上图中的

     电感绕组的低频率低阻抗，高频率高阻抗决定了在高频时利用它的高阻抗衰减差模信号。如：
    当频率为50Hz时，线圈阻抗接近于0，相当于一根导线，不起任何衰减作用。
    当频率为500kHz时，阻抗明显增大(假设5kR)，而理想状态下，此时负载阻抗一般考虑为50R，根据上面公式，此时差模线圈分得了99%的差模干扰电压，而负载只分得了1%的差模干扰电压。
同时，差模电流也有很大衰减。

    从阻抗失配的角度理解，如果负载是高阻，那电感线圈与负载的分压效果就不明显，则对差模干扰电压的抑制能力就不那么明显。(当然，对于差模干扰电流的抑制效果还是在的，但由于原理的负载阻抗本身较大，差模干扰电流本身也比较小。)

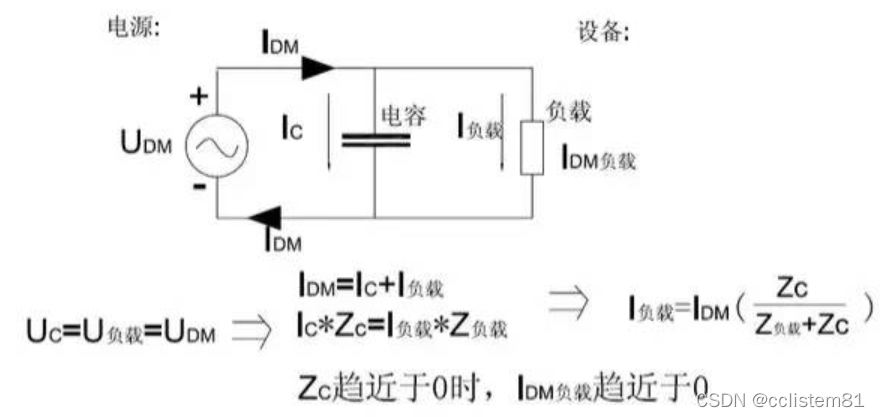

2、差模滤波电容

    可以看到，电容特性低频率高阻抗，高频率低阻抗。滤波器利用电容在高频时它的低阻抗短路掉差模干扰。
    当频率为50Hz时，电容阻抗趋近于无穷大，相当于短路，不起任何衰减作用。
    当频率为500kHz时，电容阻抗很小，根据上式可以看到差模负载的电流衰减为趋近于0。
    如当频率为500kHz时负载50欧，容抗0.05欧，此时电容分得了99.9%的差模干扰电流，而负载只分得了0.1%的差模干扰电流。

    从阻抗失配的角度理解，如果负载是低阻，那电容对负载的分流效果就不明显，则对差模干扰电流的抑制能力就不那么明显。

二、共模滤波

    共模电容的滤波原理与差模一样，只不过滤除的是电源线与PE之间的回路。

三、总结

    综上所述，从阻抗失配的角度理解，如果负载为高阻，则配置前面滤波器的输出侧为电容，为高频低阻特性，阻抗处于失配状态，滤波效果较好。

    如果负载为低阻，则配置前面滤波器的输出侧为电感，为高频高阻特性，阻抗处于失配状态，滤波效果较好。

    对于滤波器输入与其前端供电电路的阻抗失配也是同样的理解方法。
