立创商城里面有原理图和pcb等文件,可以直接导出成AD文件,过程省略。
对于原理图:
导出的 .schdoc 原理图文件,可以直接选中元件,复制到自己的原理图中。 有时候复制只能复制过来一个框图,双击这个粘贴件,看不到元件的属性,可以试试在自己的工程界面使用“打开文件”图标打开下载的原理图,再进行复制粘贴。
对于PCB图:

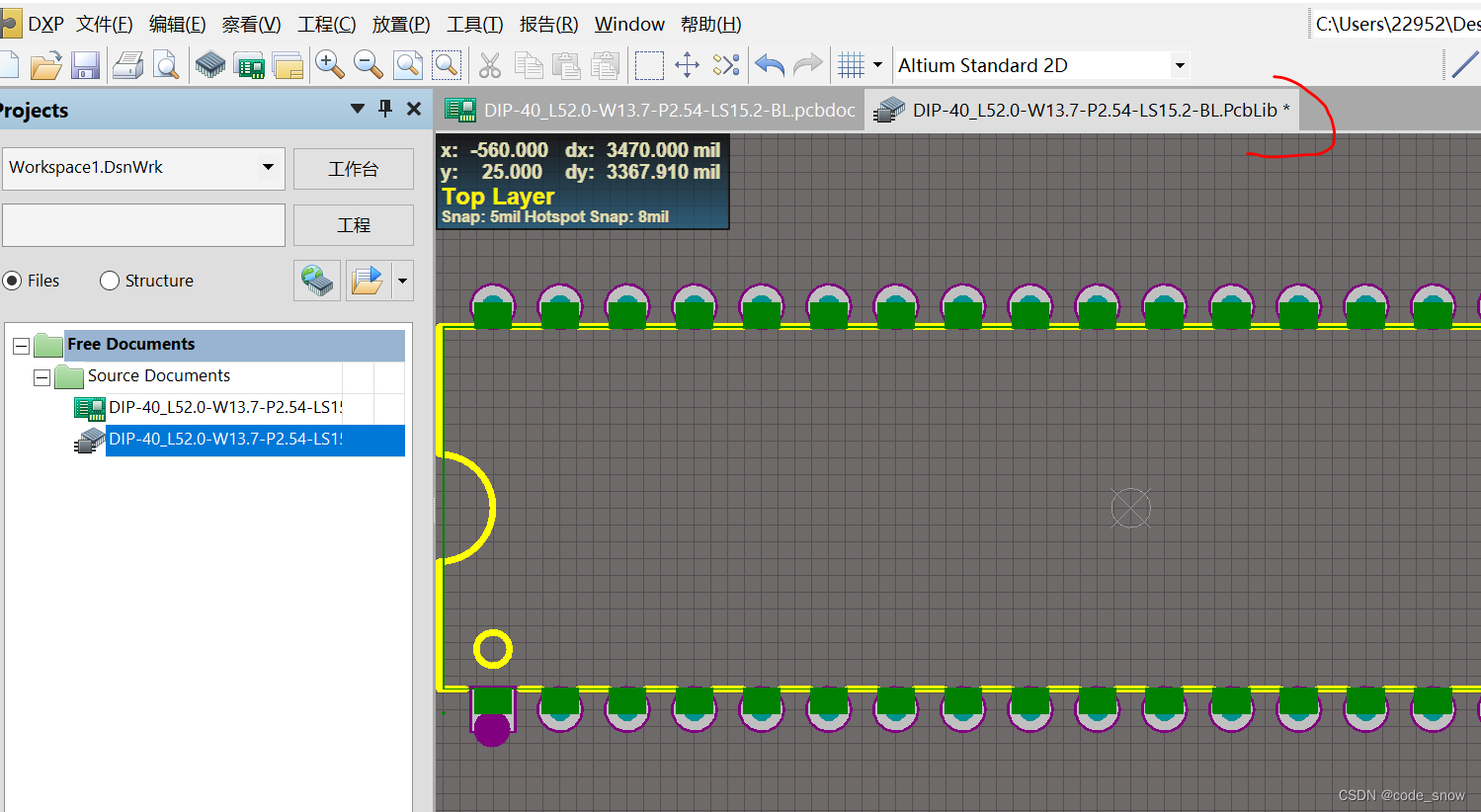

打开下载的 .pcbdoc PCB文件,选择 “设计”-》“生成PCB库”; 一定注意这时候要Ctrl+S 保存才行,(没保存的时候,文件名字后面有一个星号)

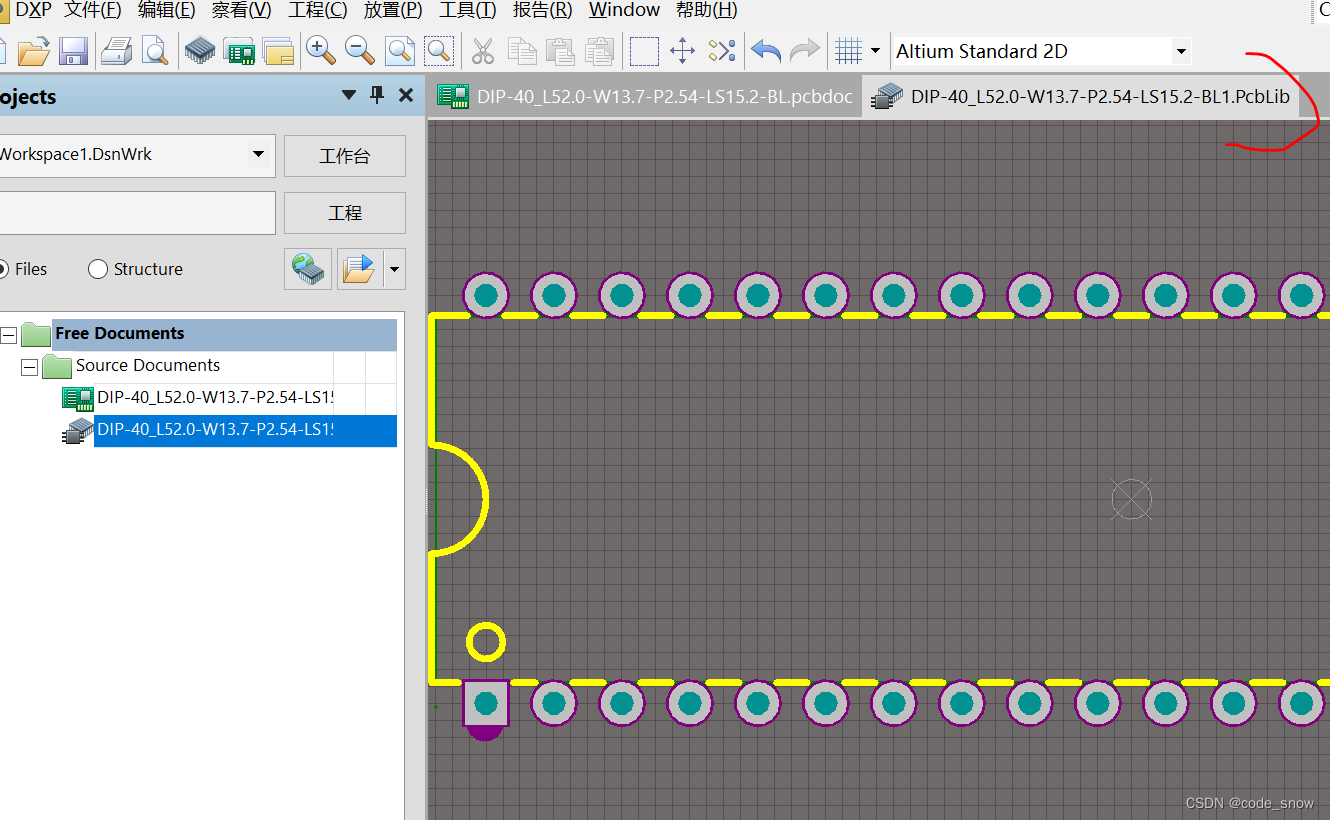

下面是保存之后的状态。
保存之后,就可以把该库文件复制到自己的工程文件下使用了(复制到工程下,是为了好管理)。“浏览库”-》“工程” 添加库 -》找到对应的库文件 双击即添加成功 库文件的名字是可以更改的,不过要在导入库之前改名才行。
我遇到的问题:pcbdoc文件生成库文件后,我没有保存,就直接把 .pcblib文件复制到我的工程文件夹里,这时候库文件里并没有pcb封装库,所以我每次 “设计”-》UPDATE PCB Document.. 就会出现 新添加的元件 后面就会报错 footprint not found (还有failed to add class member报错,不过前面问题解决了,这个问题也没有了,就没有再找原因)
库文件里有没有封装:打开 pcblib 文件,有元件的pcb图的才是完整的库文件;要不然就是空的库文件。
保存问题:
新建工程 ,原理图,pcb,库文件等ad文件,要随时保存,手动保存,这些文件才完整存在,还一个是省的关闭工程不知道哪些要保存。
集成库 原理图的库这些以后再了解熟悉。
