PCI设备驱动简介

PCI(Peripheral Component Interconnect)总线标准是一种将系统外部设备连接起来的总线标准，速度可以达到133MB/s，它是PC中最重要的总线，其他总路线如ISA总线，USB总线等，都挂载在PCI总线上（通过桥接电路）。由Intel推出的一种局部总线，为32位数据地址总线，可以扩展为64位，支持突发读写，及多组外围设备。

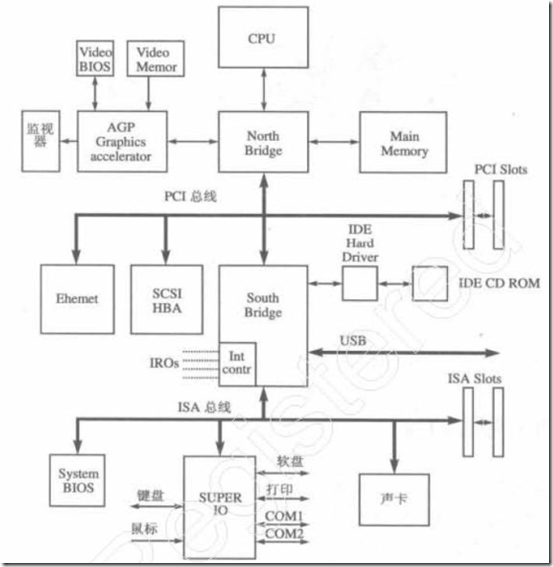

在PCI系统中，Host/PCI称为北桥，连接主处理器总线到基础PCI局部总线；PCI-ISA桥称为南桥，连接基础PCI总线到ISA总线。其中南桥通常还含有中断控制器，IDE控制器，USB控制器和DMA控制器等设备。

图示 P412

PCI有三个相互独立的物理地址空间：设备存储器地址空间，I/O地址空间和配置空间。由于PCI支持设备即插即用，所以PCI设备不占用固定的内存地址空间或I/O地址空间，而是可以由操作系统决定其映射的基址。

PCI总线规范定义的配置Hha总长度为256个字节，配置信息按一定的顺序和大小依次存放。根据读取PCI配置空间，可以得到PCI设备的所有资源。[1]中讲述了多种读取PCI配置空间的方法，包括通过最基本的I/O端口操作进行读取，通过DDK提供的函数HalGetBusData,HalSetBusData在NT式驱动中进行读取，在WDM驱动中的读取方法，等。

一般程序所看到的内存指针都是虚拟内存，如果想操作物理内存，必须使用DDK提供的内核函数WRITE_REGISTER_XX,READ_REGISTER_XX系列函数。
