地图可视化类型大全

---

前言

最近搜集了一些地图可视化的内容，现将其类型总结如下，供参考。

---

一.散点图

---

如果将散点替换为不同的颜色，就可以看出不同类型点的分布；如果替换为不同的符号或者图标，就成为符号地图。

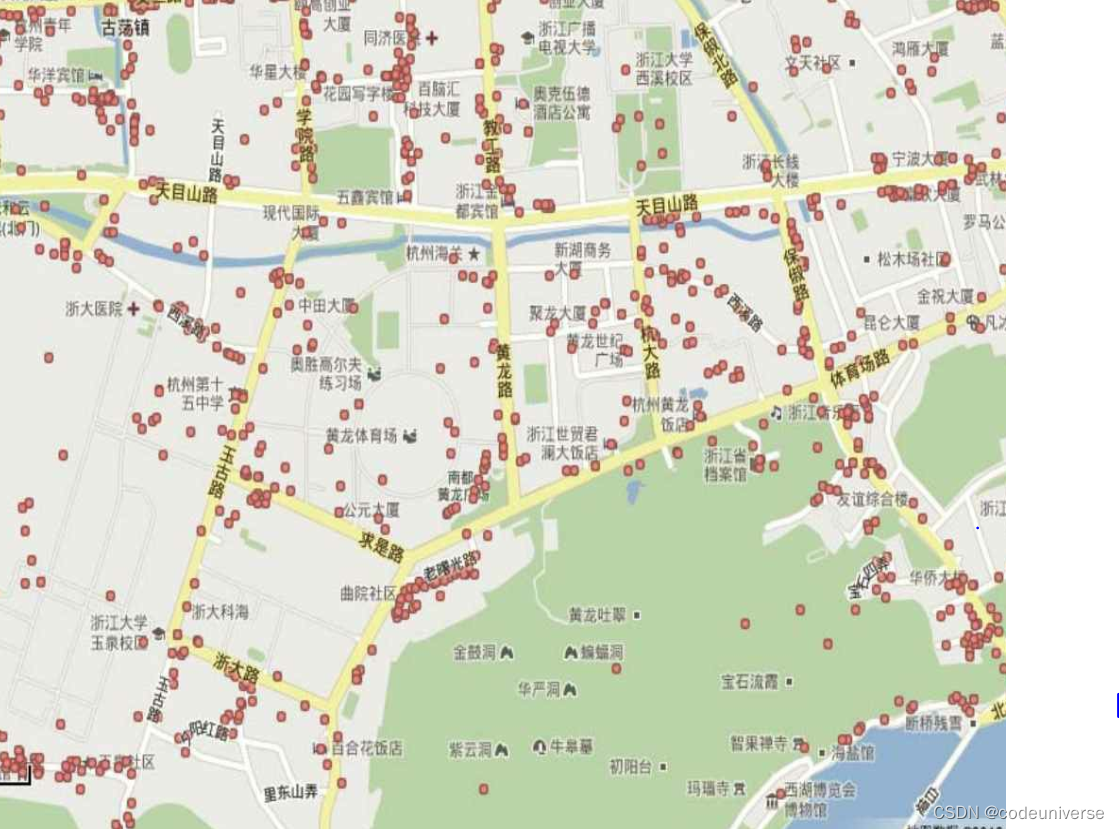

但当数据中有海量的点数据需要在地图上标识时， 点之间会产生大量互相重叠的情况。

对于这类问题， 基本的解决方法分为两类：

1、将地图划分区块， 再在可视化中采取显示每个区块中数据对象的统计数据， 而不是每个数据对象。

2、通过合理的布局算法减少重叠， 并且利用渲染和融合充分表现每个数据对象。

第二种方法则需要通过调整数 据点的位置来解决重叠的问题。 最常见的方法是*将重叠的点在一个目标位置周围的小范围内随机移动*， 如PixelMap算法 [Keim2004]。

目前多采用第一种方法。

二、网格图

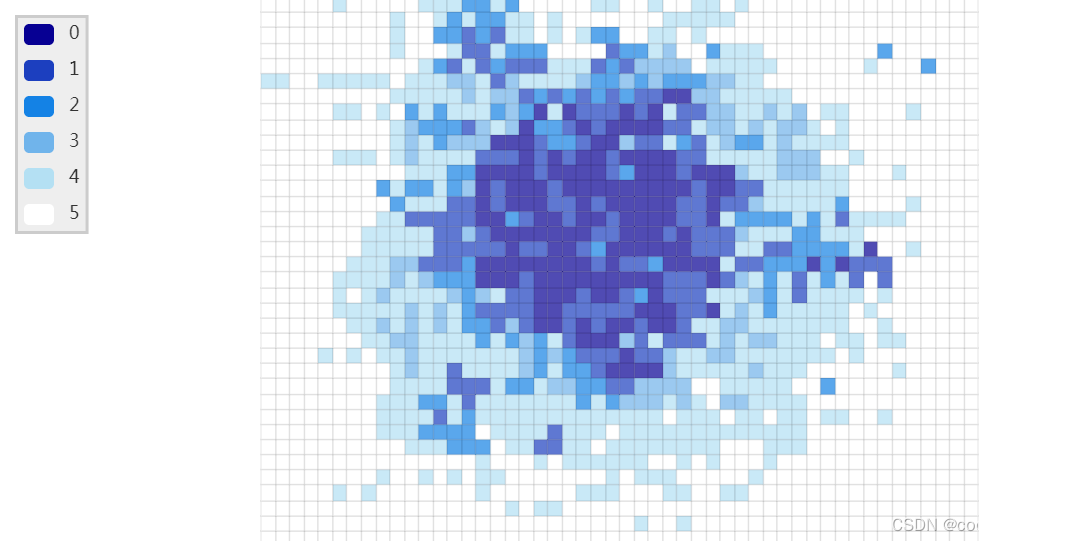

在第一类方法中， 最常见的是将地图区域规则地划分为网格。 在每个划分的网格里统计相关数据， 并将统计结果采用不同的方法可视化。 （如网格里用不同颜色表示数据）

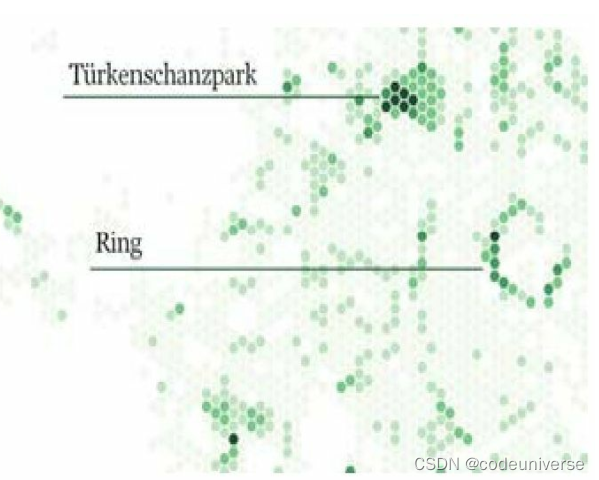

网格可以是六边形的：

也可以是正方形的：

将地图划分区块,可以像上面那样划分为面积相同的区块，也可以按行政区划切割为面积不同的区块，然后再在地图上显示按区块汇总后的值。这类地图有：聚合地图、气泡地图等。

三、聚合地图

聚合地图分为2种，一种是单层聚合地图：

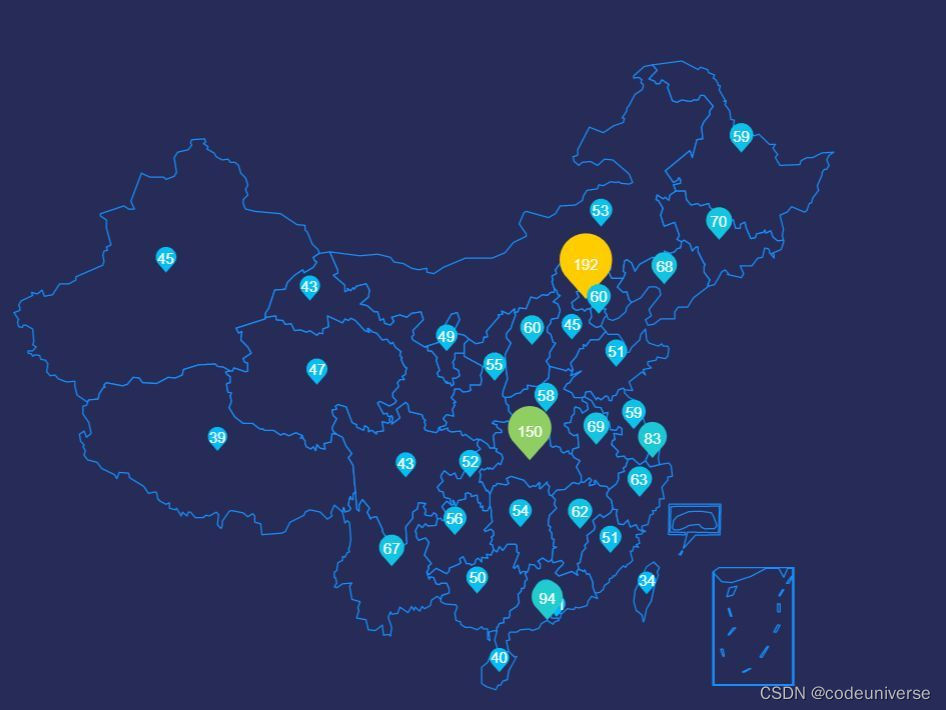

这种聚合地图比较简单，就是把散点图的点换成不同的颜色，然后将数值分为不同区间，根据不同数值区间确定图标的大小。

还有1种是多层聚合地图，需要在多个层次上用相关聚类算法将多个点聚合成1个点。

可参见： 地图点聚合优化方案 - zhanlijun - 博客园

四、气泡地图

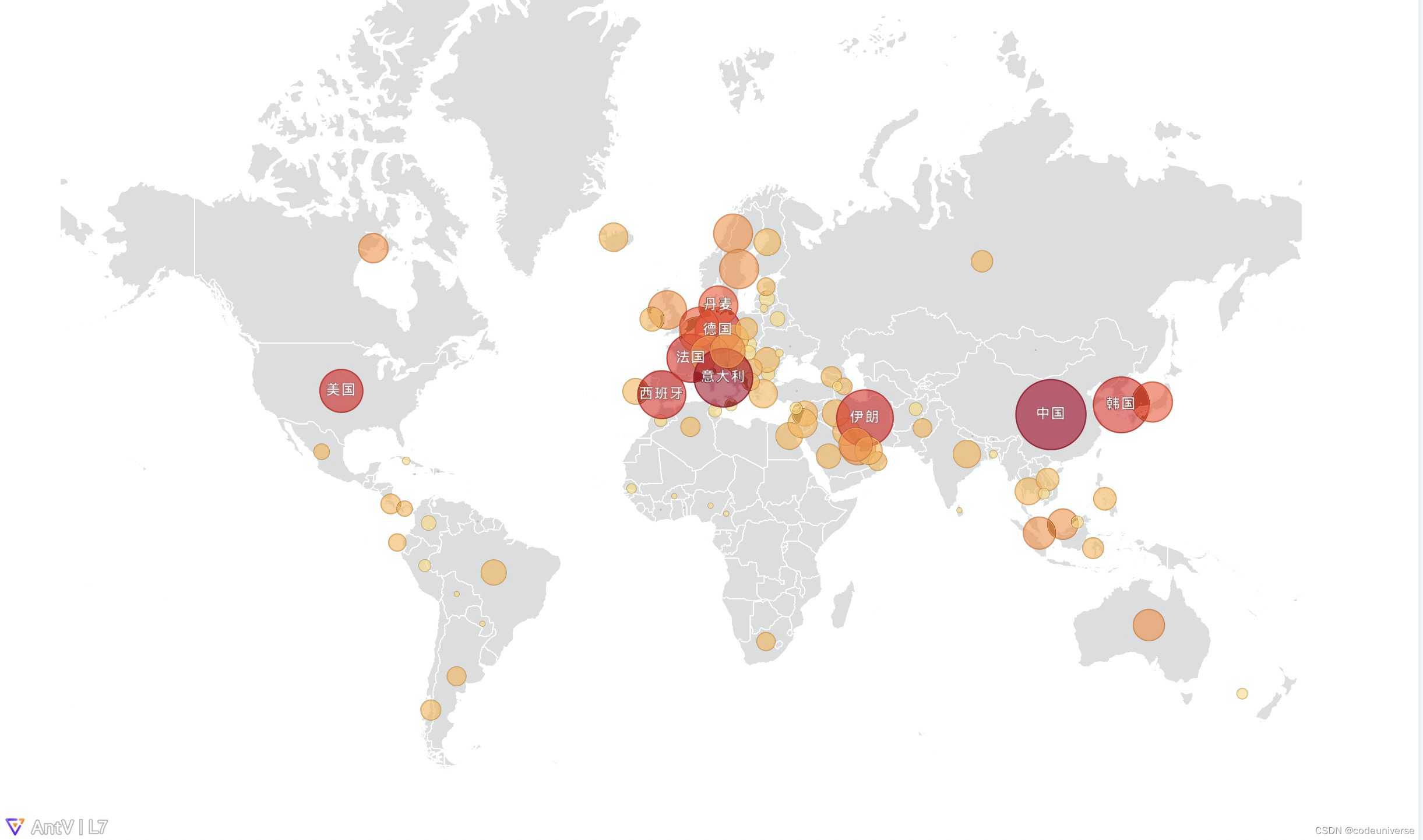

气泡地图是聚合地图的扩展，它是根据具体数值而不是根据不同数值区间确定图标的大小。

四、热力图

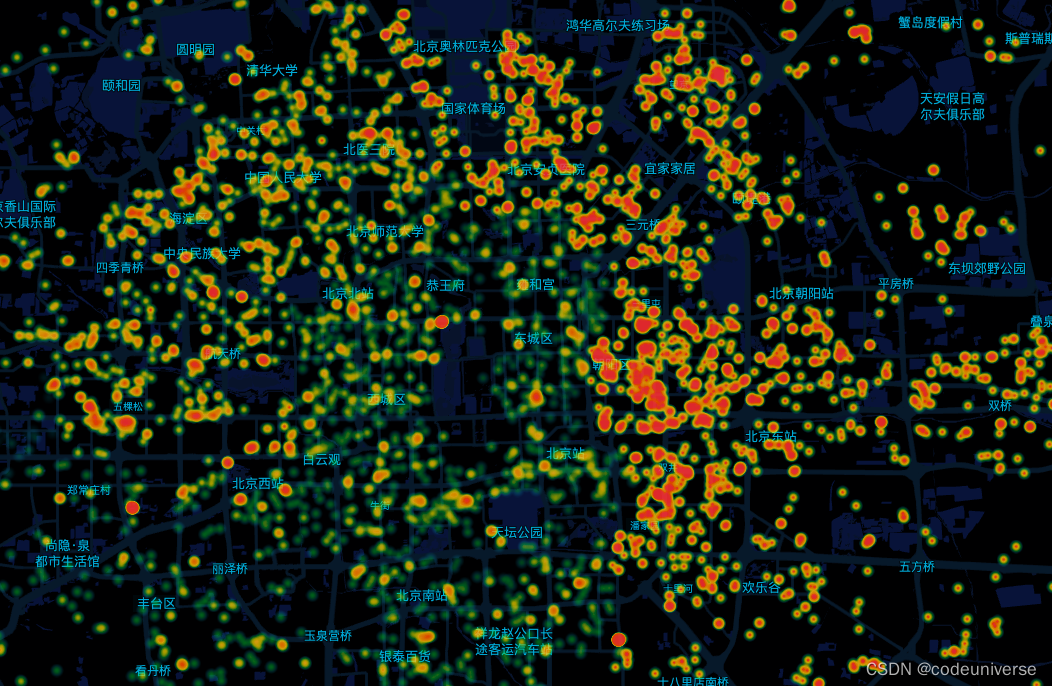

除了显示汇总值外，还有一种方案是采用合适的重建或插值算法将数据转换成连续的形式呈现。其中的一种做法有些像是气泡图的扩展，即以每个点为中心画气泡图，但气泡图内不是单一颜色的，而是从内到外颜色逐渐变浅，气泡半径与该点的属性值成正比。不同的气泡不断叠加，最终成为热力图。

五、Choropleth地图/分级设色地图/分级区域地图/着色地图/分级统计地图（百度百科这样翻译）/等值域地图/分段设色地图

Choropleth地图可视化假设数据的属性在一个区域内部平均分布，因此一个区域用同一种颜色来表示其属性，通过不同颜色或者同一颜色的深浅变化来展现不同地域数据的差别。

但这种地图对于面积较小的行政区域不大友好，这种情况可以用规则形状地图或者变形地图。

六、Cartogram地图/变形地图/示意地图/比较统计图

 Cartogram可视化按照地理区域的属性值对各个区域进行适当的变形， 以克服Choropleth地图对空间使用的不合理性。

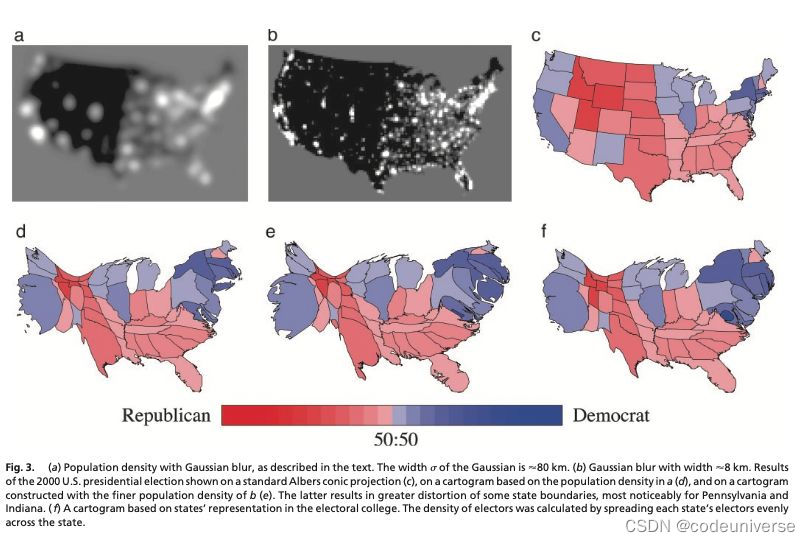

一种是连续性的Cartogram。 这种算法优先保证区域之间的邻接和相对位置不变， 通过改变区域的形状实现面积及属性成正比。2004年和2018年Gastner等人，分别在美国科学院院刊上发表了两篇关于变形地图的文章，主要是围绕美国的两次大选介绍变形地图理论基础、方法和应用。这两篇文章的编辑同为加州大学圣塔芭芭拉分校地理系教授Mike Goodchild院士。

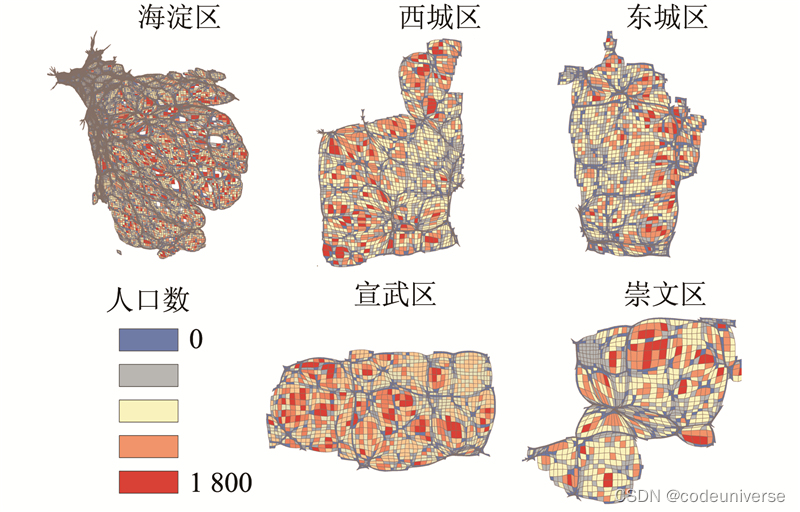

国内研究小组基于北京的人口统计数据，对2004年Gastner和Newman提出的cart方法和算法进行了改进：张珣, 钟耳顺, 张小虎, 王少华, & 李绍俊. (2015). 一种尺度效应指数修正的格网数据示意地图制图算法. 武汉大学学报信息科学版, 40(8), 1100-1104.」。

而不连续性的Cartogram不大推荐使用。

七、规则形状地图 /RecMap/Demers Cartogram/瓷砖网格地图/DorlingMap

除了这两种Cartogram外， 研究人员也尝试用更简单的几何形状来表示地图上的区域， 例如矩形或者圆形， 这是因为标准的几何图形使用户能更容易地判断区域的面积大小。这种地图被称为规则形状地图，它以与原始拓扑大致相似的方式组织和定位形状区域。

如果使用矩形，则这种图表称为RecMap[Heilmann2004]。

如果使用正方形，则这种图表称为Demers Cartogram。

在这种可视化中， 由于使用了标准的几何图形来表示区域， 区域的原始形状和大小都发生了变化， 因此， 虽然保留了区域的相对方向和位置关系， 但是区域的原始位置以及与其他区域之间的邻接关系都发生了较大的变化， 这就给用户识别地图上的区域带来了困难。 因此， 这个例子*用了美国各州名字的缩写来标识相应的区域以帮助用户识别*。

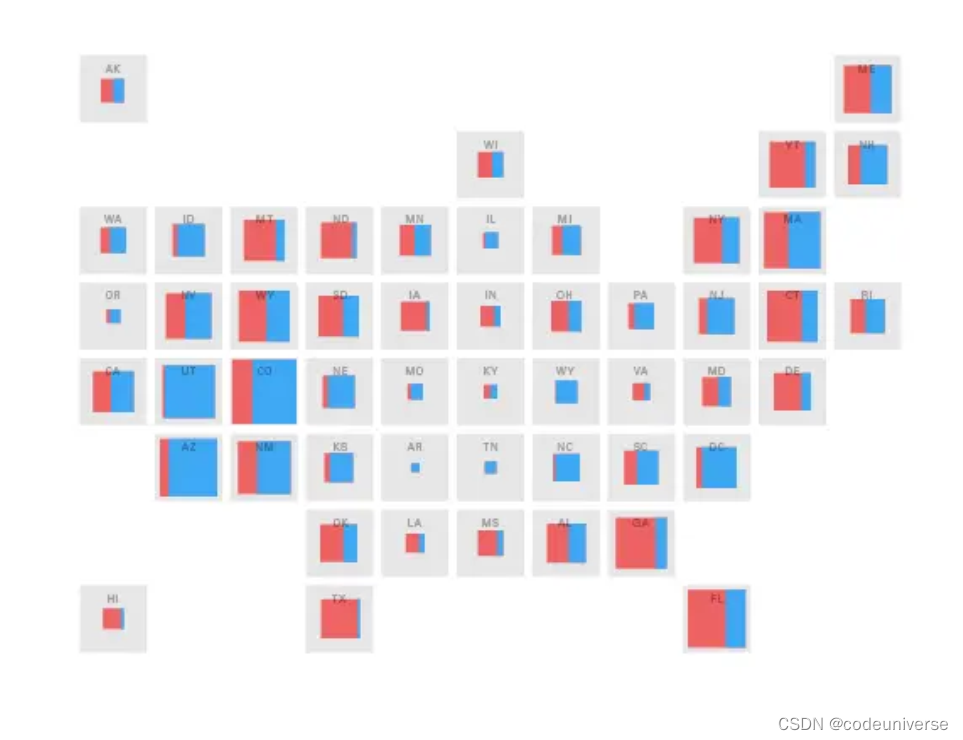

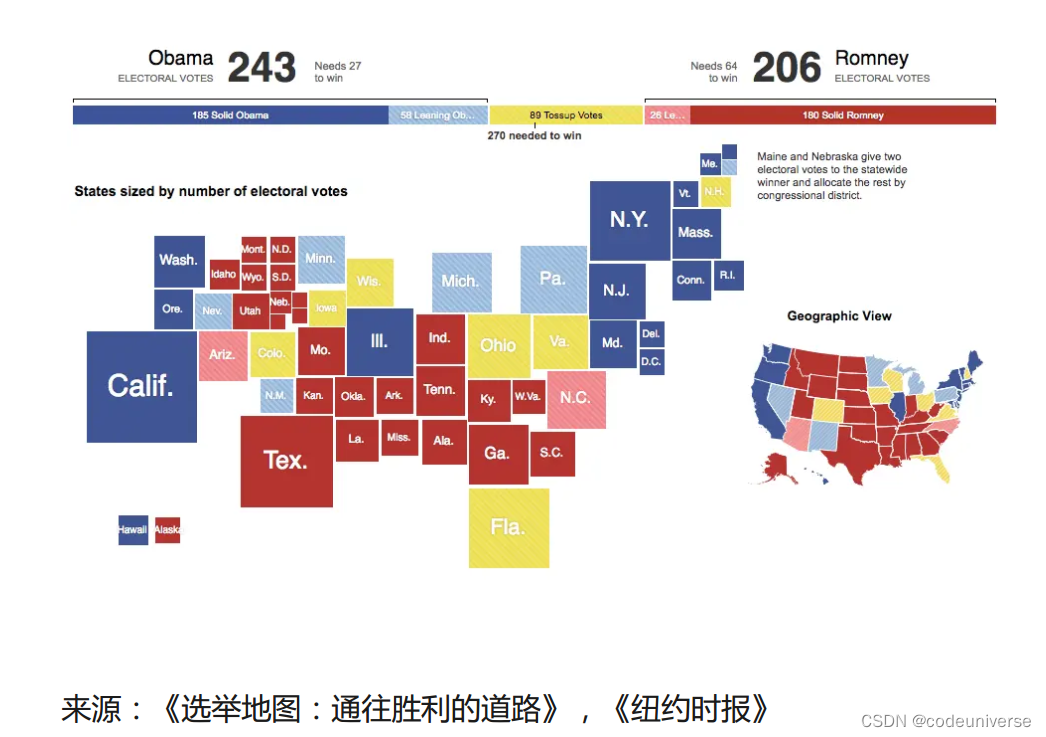

Demers Cartogram的一种拓展是瓷砖网格地图：

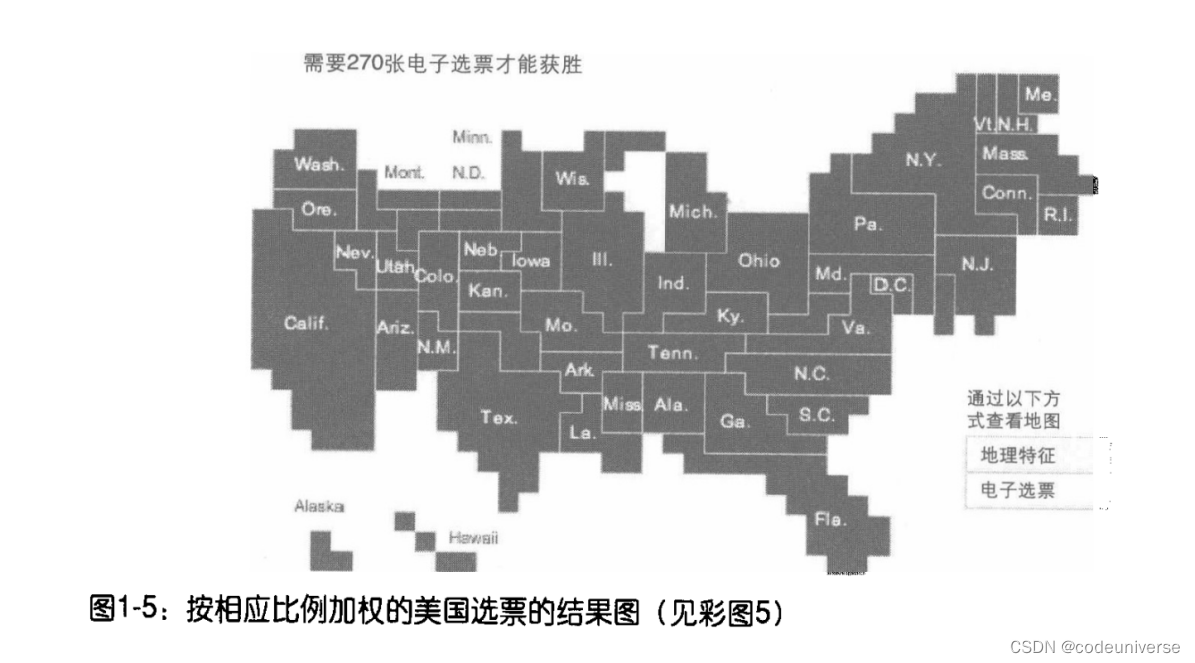

另一种做法是将数据（例如选票数）化为小方块，展示地图:

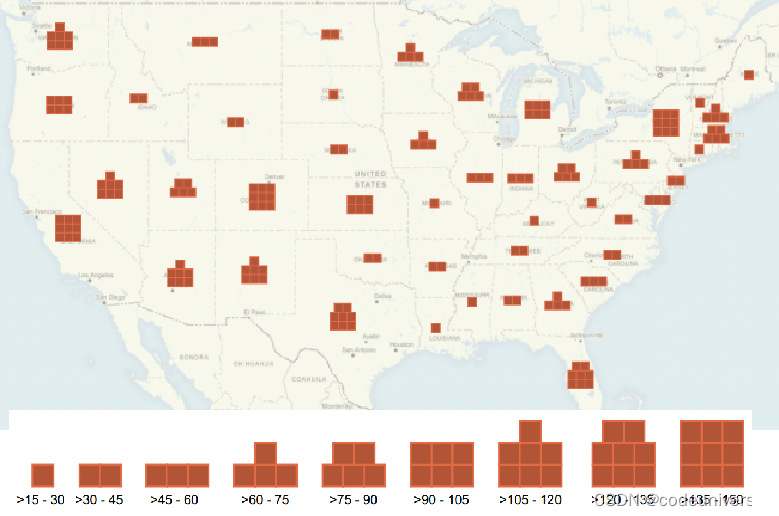

与Bricks点数据地图类似：

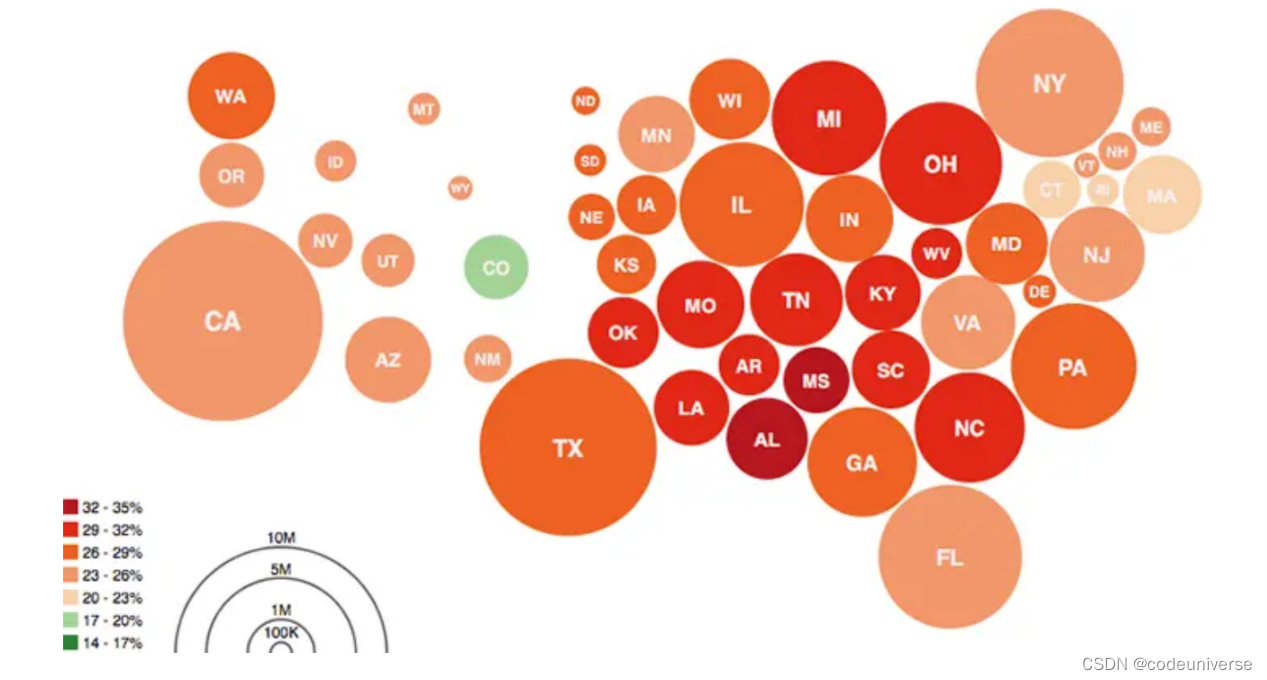

如果使用圆圈，则这种类型的图表称为Dorling Map ：

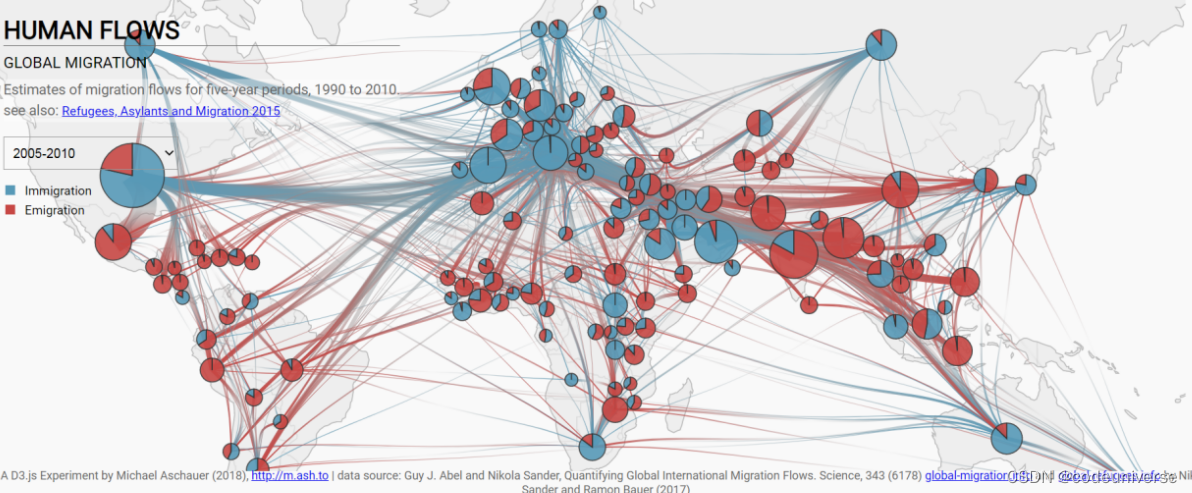

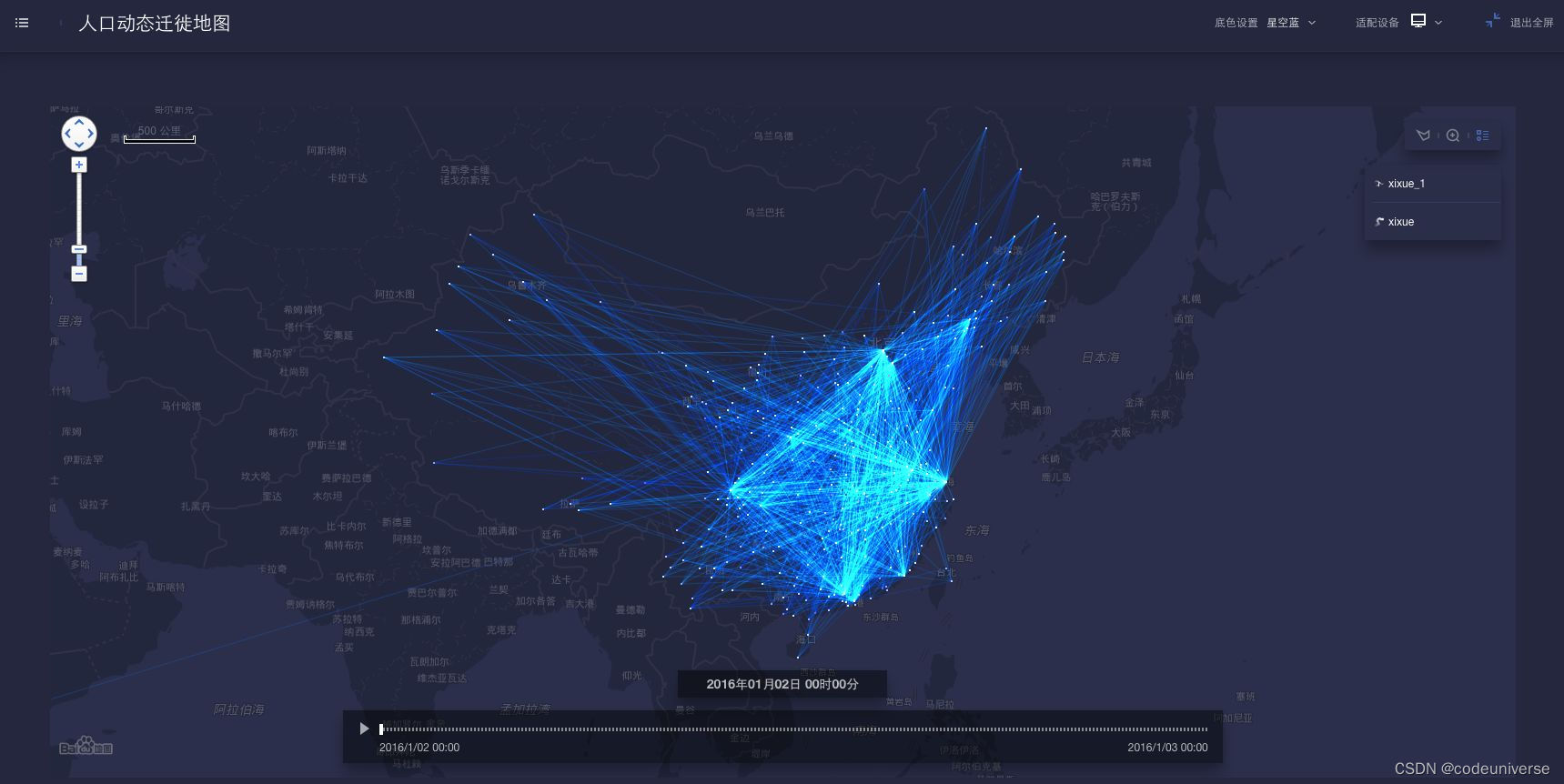

八、流型图（Flow Map）\流线图\流向图\轨迹地图

可看成流程图（Flow Chart） 与地图的结合

下面是它的一种变形，使用了连线绑定技术

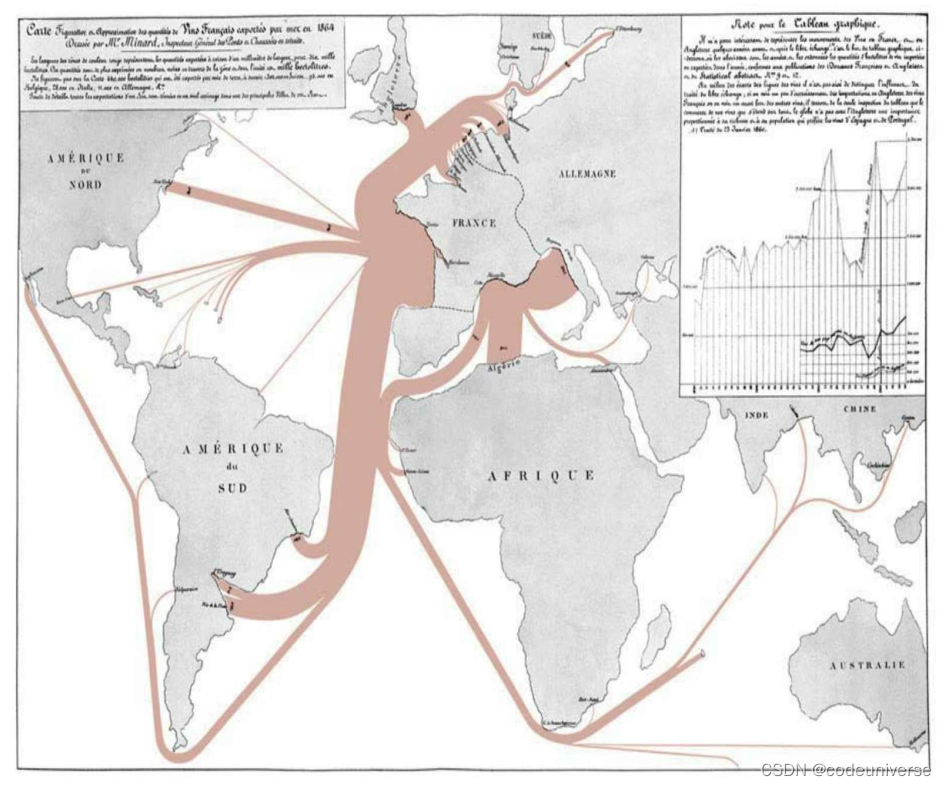

（图片来源：http://en.wikipedia.org/wiki/Flow_map）：

上面的例子中， 连线的宽度表示出口的数量。 由于进口国家的位置不同， 相应连线的走势也不同。 设计的时候这些连线按照走势被绑定在一起。

九、复合地图

1、与柱状图/条形图结合

地图可以与柱状图/条形图进行组合,常见的情况是柱状图在地图一侧或者底部，联动。

但视觉效果没有气泡图好

与柱状图/条形图结合的地图也有许多变种，下面是其中的一种：

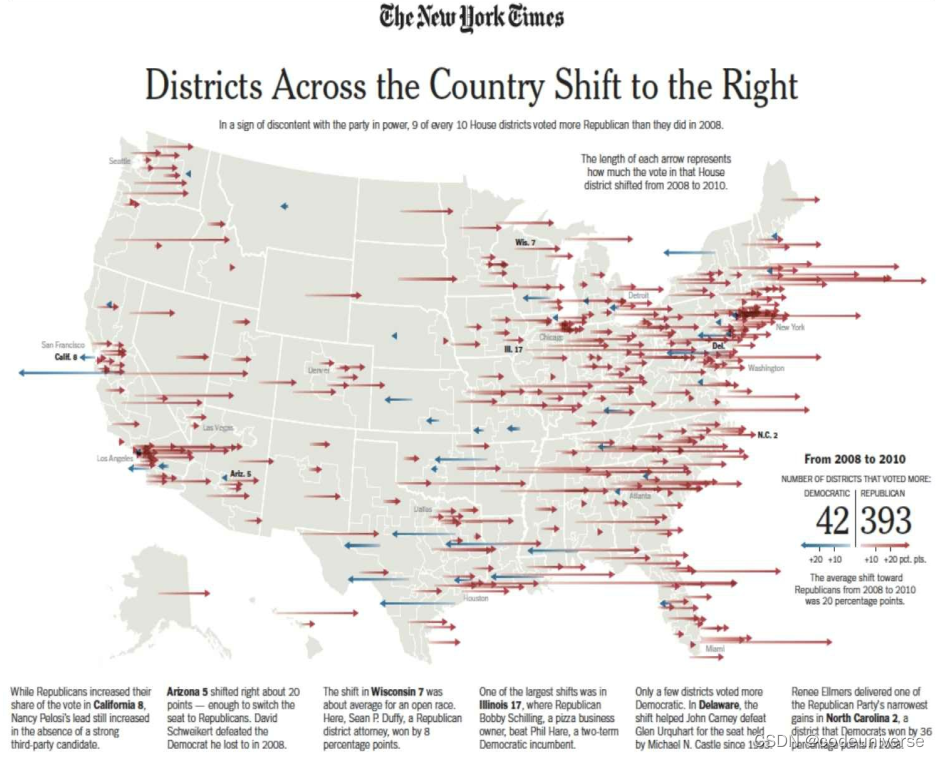

美国2010年中期大选与2008年大选各区域民意的变化（用红蓝两色带长度的有向箭头图标表示）

纽约时报将美国2010年中期选举的结果和2008年的大选进行了比较， 可视化各个选区民意的变化（见图6.8） 。 蓝色的箭头向左， 表示左派民主党的选票比例增加； 红色的箭头向右， 则表示保守共和党的选票比例增加。 箭头的尾巴越长， 表示变化越大。

2、与饼图、气泡图结合

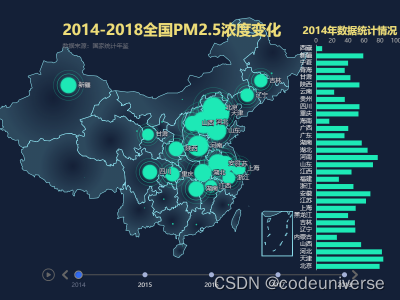

与时间轴、柱状图联动的动态气泡地图

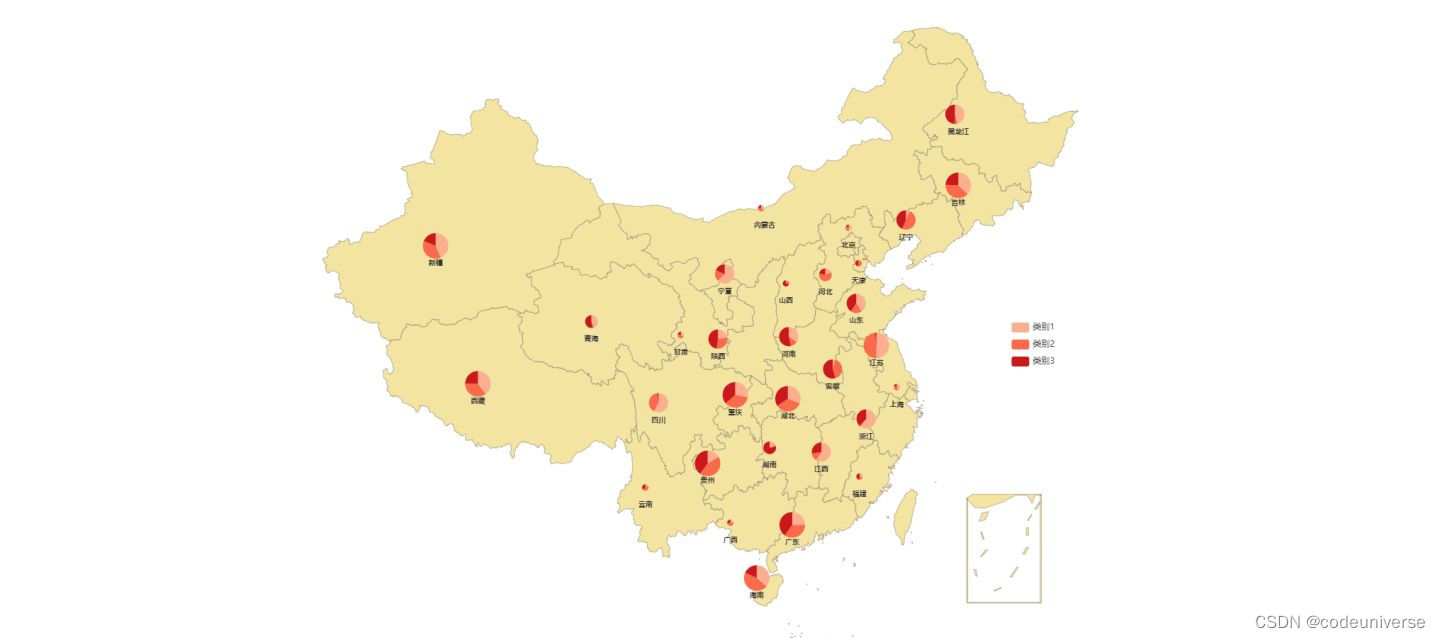

流向地图与饼图的结合

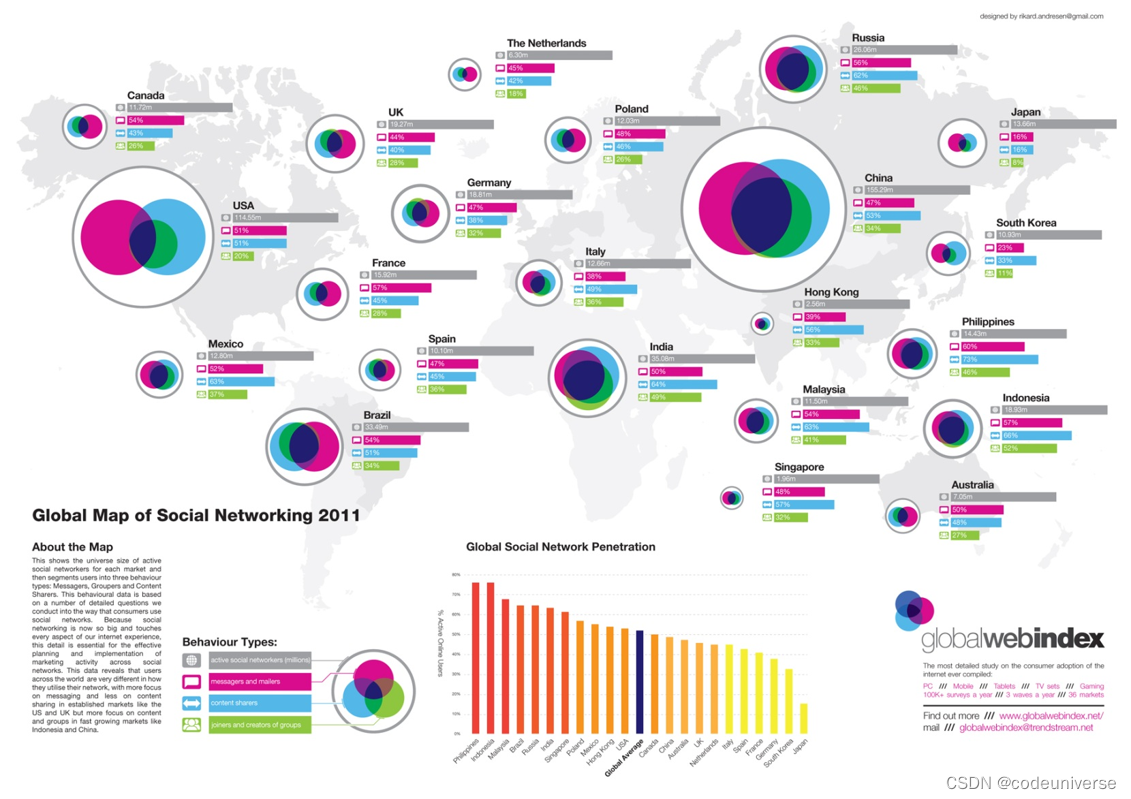

维恩图与气泡图的结合表示相互有交集的结构数据：世界社交媒体可视化

3、3D地图

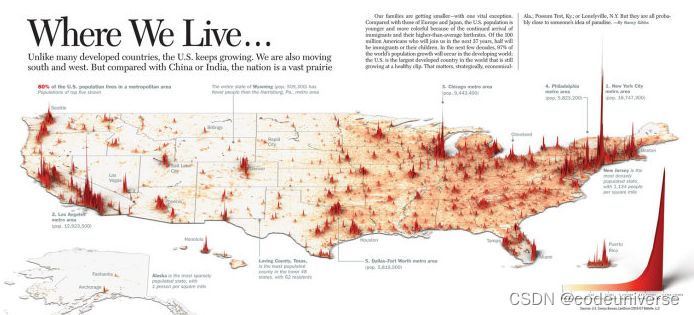

有3D热力图：

当然还有3D等值线图，等值线图原理如下:

3D等值线图 ：

使用地图可视化，注意以下2点： 1、避免在地图上使用多种颜色和图案。改用相同颜色的深浅不同； 2、确保在地图中包含图例，以便每个人都能理解数据的含义

另外，数据地图还可以通过利用以下方式增强可视化效果：

1、替换不同的矢量、瓦片底图。

2、支持交互、漫游、下钻等功能

3、更换不同的信息框 \提示框、标牌\标志

4、增加环境光层、直射光层等。

总结

最后，大道至简，应该牢记信息设计的先驱者爱德华·塔夫特（Edward Tufte）所坚持的论断：“图表上的每一点信息都应该有存在的理由。”

参考书目：《数据可视化》，陈为。
