本文介绍了一位开发者如何使用Java实现地图绘制，并开源了一个名为JMap的库。通过步骤演示了如何创建地图背景、叠加地图边界、添加县名和房价信息、按房价填充颜色、添加标题和图例，最终实现了一个清晰的重庆房价地图。示例中使用了GeoJSON数据和Fastjson等依赖库，详细展示了代码实现过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

环境说明

一.先把图层结构绘制出来

二.叠加地图边界

三.叠县名和各县房价

四.  地图按房价填色

五.贴上标题和图例

六.去掉图层背景色

环境说明

Java实现画地图,自己的工作并没有涉及此业务,完全是兴趣开源了一个库,如果有兴趣点个小星星吧

https://github.com/tanhuang2016/JMap
先上成果图,这是最常见的地图可视化

以下示例需要用到的依赖


    <dependencies>
        <dependency>
            <groupId>io.github.tanhuang2016</groupId>
            <artifactId>jmap</artifactId>
            <version>1.0.1</version>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>fastjson</artifactId>
            <version>1.2.73</version>
        </dependency>

        <dependency>
            <groupId>org.apache.commons</groupId>
            <artifactId>commons-lang3</artifactId>
            <version>3.9</version>
        </dependency>
        <dependency>
            <groupId>commons-fileupload</groupId>
            <artifactId>commons-fileupload</artifactId>
            <version>1.3.3</version>
        </dependency>
    </dependencies>

其中jmap是地图渲染工具GitHub - tanhuang2016/JMap: 用Java绘制地图

一.先把图层结构绘制出来

我这里就给标题,地图,图例分为三块,分别用不同颜色填充背景,这样方便调试位置


import xyz.hashdog.dm.bean.*;
import xyz.hashdog.dm.draw.JMap;
import xyz.hashdog.dm.draw.JMaps;
import xyz.hashdog.jmap.demo.Utils;
import java.util.ArrayList;
import java.util.List;

public class ChongQingHousingPrice {
    private final static String out= Utils.getOutDataDir(ChongQingHousingPrice.class) + "/重庆房价test.png";
    public static void main(String[] args)  {
        //创建主图
        MainPic mainPic = new MainPic();
        //设置图片宽高
        mainPic.setWidth(2000);
        mainPic.setHight(2000);
        //设置背景色
        mainPic.setFaceColor("#DCDCDC");
        //设置透明度
        mainPic.setAlpha(0.5f);

        List<SubPicLayer> subPicLayerList = new ArrayList<>();
        //设置地图图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#FFC0CB");
            setLeft(100);
            setTop(300);
            setWidth(1600);
            setHight(1600);
            setAlpha(1f);
            setZorder(50);
        }});
        //设置标题图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#00008B");
            setLeft(0);
            setTop(50);
            setWidth(2000);
            setHight(250);
            setAlpha(1f);
        }});
        //设置图例图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#2da7ff");
            setLeft(1780);
            setTop(1100);
            setWidth(200);
            setHight(750);
            setAlpha(1f);
        }});



        mainPic.setSubPicLayers(subPicLayerList);
        mainPic.setMapPics(new ArrayList<MapPic>());
        mainPic.setTexts(new ArrayList<Text>());
        mainPic.setPics(new ArrayList<Pic>());
        JMap jMap= JMaps.newSimpleMapHelper(mainPic);
        jMap.plot().out(out);
        long end = System.currentTimeMillis();
    }


}

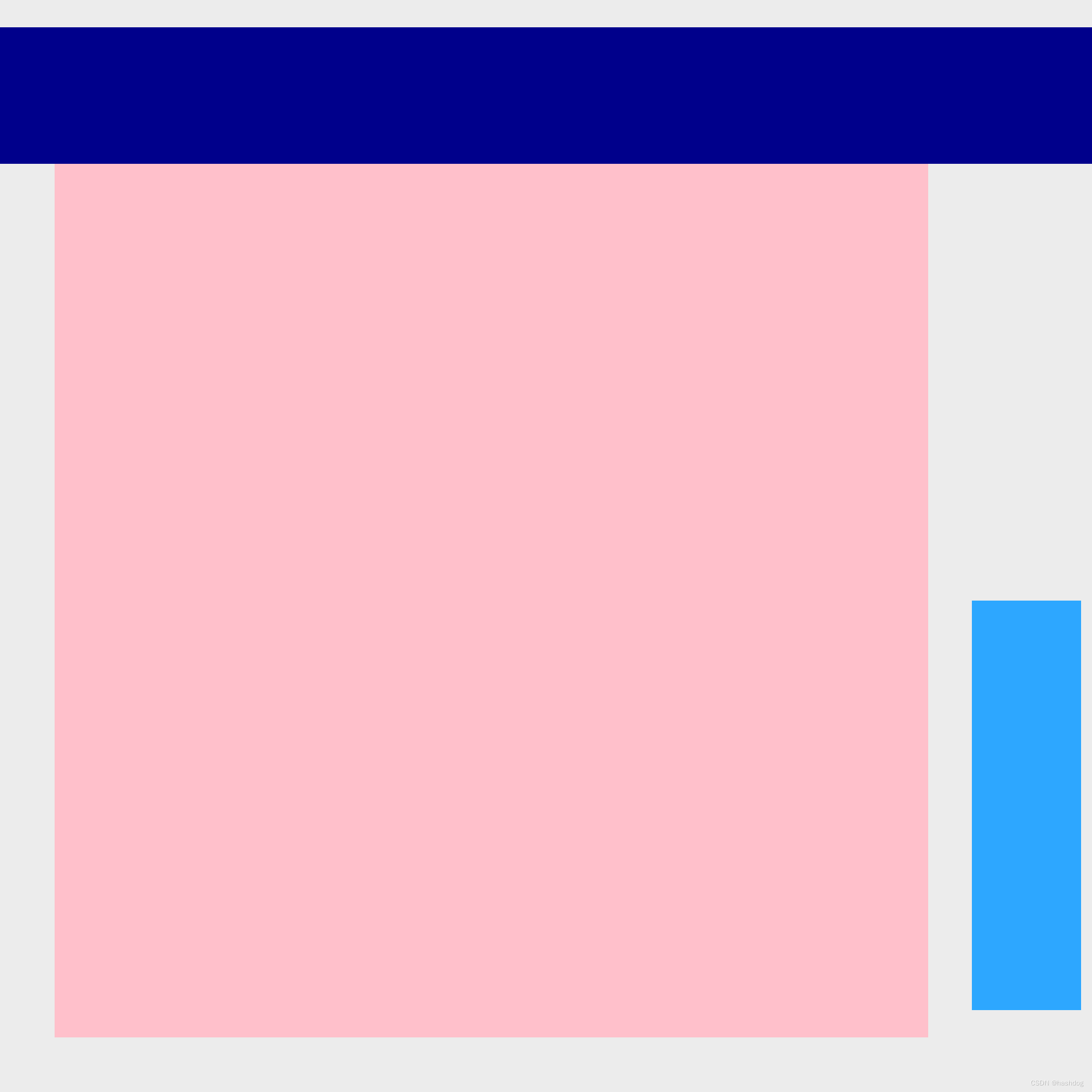

效果如下,已经大致分好了区域,三个子图层都叠加在主图之上

二.叠加地图边界

import xyz.hashdog.dm.bean.*;
import xyz.hashdog.dm.draw.JMap;
import xyz.hashdog.dm.draw.JMaps;
import xyz.hashdog.jmap.demo.Utils;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

public class ChongQingHousingPrice {
    private final static String out= Utils.getOutDataDir(ChongQingHousingPrice.class) + "/重庆房价test.png";
    private final static String cqjson= Utils.getGeoJson("ChongQing") ;
    public static void main(String[] args) throws IOException {
        //创建主图
        MainPic mainPic = new MainPic();
        //设置图片宽高
        mainPic.setWidth(2000);
        mainPic.setHight(2000);
        //设置背景色
        mainPic.setFaceColor("#DCDCDC");
        //设置透明度
        mainPic.setAlpha(0.5f);

        List<SubPicLayer> subPicLayerList = new ArrayList<>();
        //设置地图图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#FFC0CB");
            setLeft(100);
            setTop(300);
            setWidth(1600);
            setHight(1600);
            setAlpha(1f);
            setZorder(50);
        }});
        //设置标题图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#00008B");
            setLeft(0);
            setTop(50);
            setWidth(2000);
            setHight(250);
            setAlpha(1f);
        }});
        //设置图例图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#2da7ff");
            setLeft(1780);
            setTop(1100);
            setWidth(200);
            setHight(750);
            setAlpha(1f);
        }});



        mainPic.setSubPicLayers(subPicLayerList);
        mainPic.setMapPics(new ArrayList<MapPic>());
        mainPic.setTexts(new ArrayList<Text>());
        mainPic.setPics(new ArrayList<Pic>());

        final List<MapBorder> mapBorders = Utils.mapBordersByGeo(cqjson);

        List<MapPic> mapPicList = new ArrayList<>();
        mapPicList.add(new MapPic(){{
            setMapBorders(mapBorders);
            setZoomWeight(1);
        }});
        mainPic.setMapPics(mapPicList);

        JMap jMap= JMaps.newSimpleMapHelper(mainPic);
        jMap.plot().out(out);
        long end = System.currentTimeMillis();

    }




}

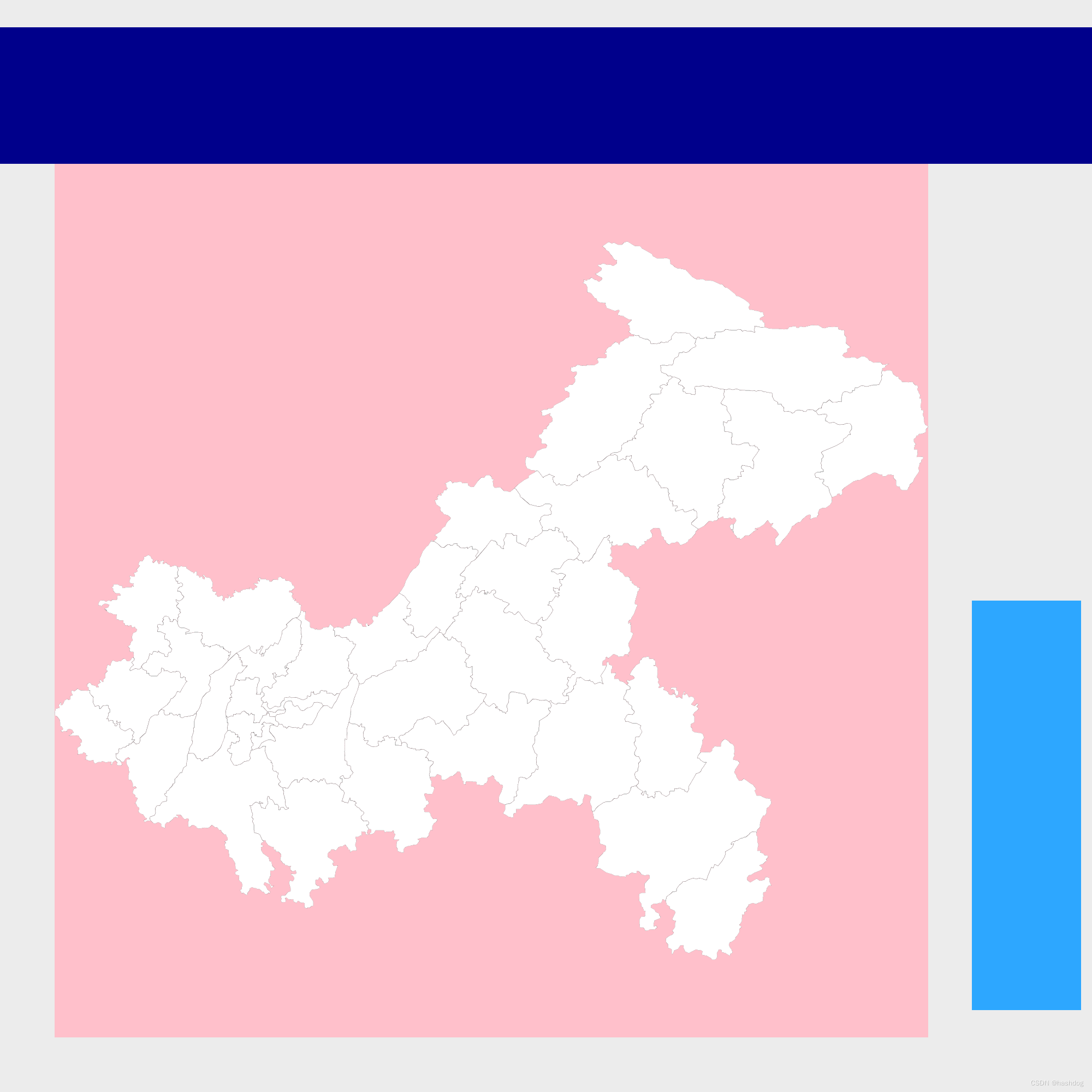

设置地图边界后效果如下,基本地图轮廓已经绘制,默认绘制在第一个子图层上,也可以指定使用那个图层setSubPicIndex();

三.叠县名和各县房价

package xyz.hashdog.jmap.demo.simple;

import xyz.hashdog.dm.bean.*;
import xyz.hashdog.dm.draw.JMap;
import xyz.hashdog.dm.draw.JMaps;
import xyz.hashdog.dm.util.ImageUtil;
import xyz.hashdog.jmap.demo.Utils;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

public class ChongQingHousingPrice {
    private final static String out= Utils.getOutDataDir(ChongQingHousingPrice.class) + "/重庆房价test.png";
    private final static String cqjson= Utils.getGeoJson("ChongQing") ;
    private final static String fjjson= Utils.getJsonString("2022-03重庆房价") ;
    public static void main(String[] args) throws IOException {
        //创建主图
        MainPic mainPic = new MainPic();
        //设置图片宽高
        mainPic.setWidth(2000);
        mainPic.setHight(2000);
        //设置背景色
        mainPic.setFaceColor("#DCDCDC");
        //设置透明度
        mainPic.setAlpha(0.5f);

        List<SubPicLayer> subPicLayerList = new ArrayList<>();
        //设置地图图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#FFC0CB");
            setLeft(100);
            setTop(300);
            setWidth(1600);
            setHight(1600);
            setAlpha(1f);
            setZorder(50);
        }});
        //设置标题图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#00008B");
            setLeft(0);
            setTop(50);
            setWidth(2000);
            setHight(250);
            setAlpha(1f);
        }});
        //设置图例图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#2da7ff");
            setLeft(1780);
            setTop(1100);
            setWidth(200);
            setHight(750);
            setAlpha(1f);
        }});



        mainPic.setSubPicLayers(subPicLayerList);
        mainPic.setMapPics(new ArrayList<MapPic>());
        mainPic.setTexts(new ArrayList<Text>());
        mainPic.setPics(new ArrayList<Pic>());
        //边界
        final List<MapBorder> mapBorders = Utils.mapBordersByGeo(cqjson);
        //县名
        final List<MapText> mapCounty = Utils.mapCountyNameByGeo(cqjson);
        //房价
        final List<MapText> mapFj = Utils.mapFj(cqjson,fjjson);
        //县名和房价叠加
        mapCounty.addAll(mapFj);
        List<MapPic> mapPicList = new ArrayList<>();
        mapPicList.add(new MapPic(){{
            setMapBorders(mapBorders);
            setMapTexts(mapCounty);
            setZoomWeight(1);
        }});
        mainPic.setMapPics(mapPicList);

        long start = System.currentTimeMillis();
        JMap jMap= JMaps.newSimpleMapHelper(mainPic);
        jMap.plot().out(out);
        long end = System.currentTimeMillis();
        System.out.println("耗时:"+(end-start));

    }



}

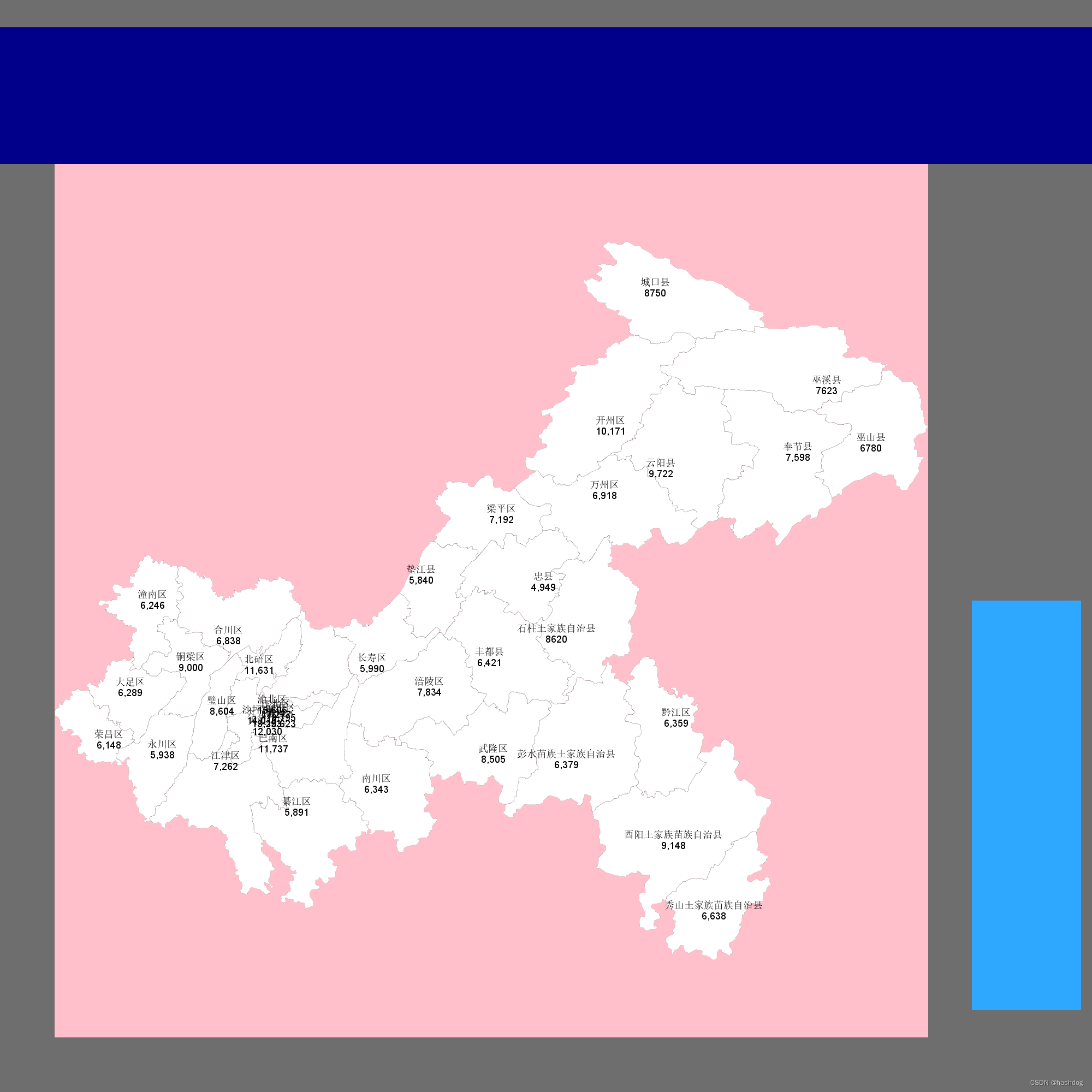

效果如下,县名和房价是按行政中心经纬度偏移叠加上的,具体以经纬度位置为准

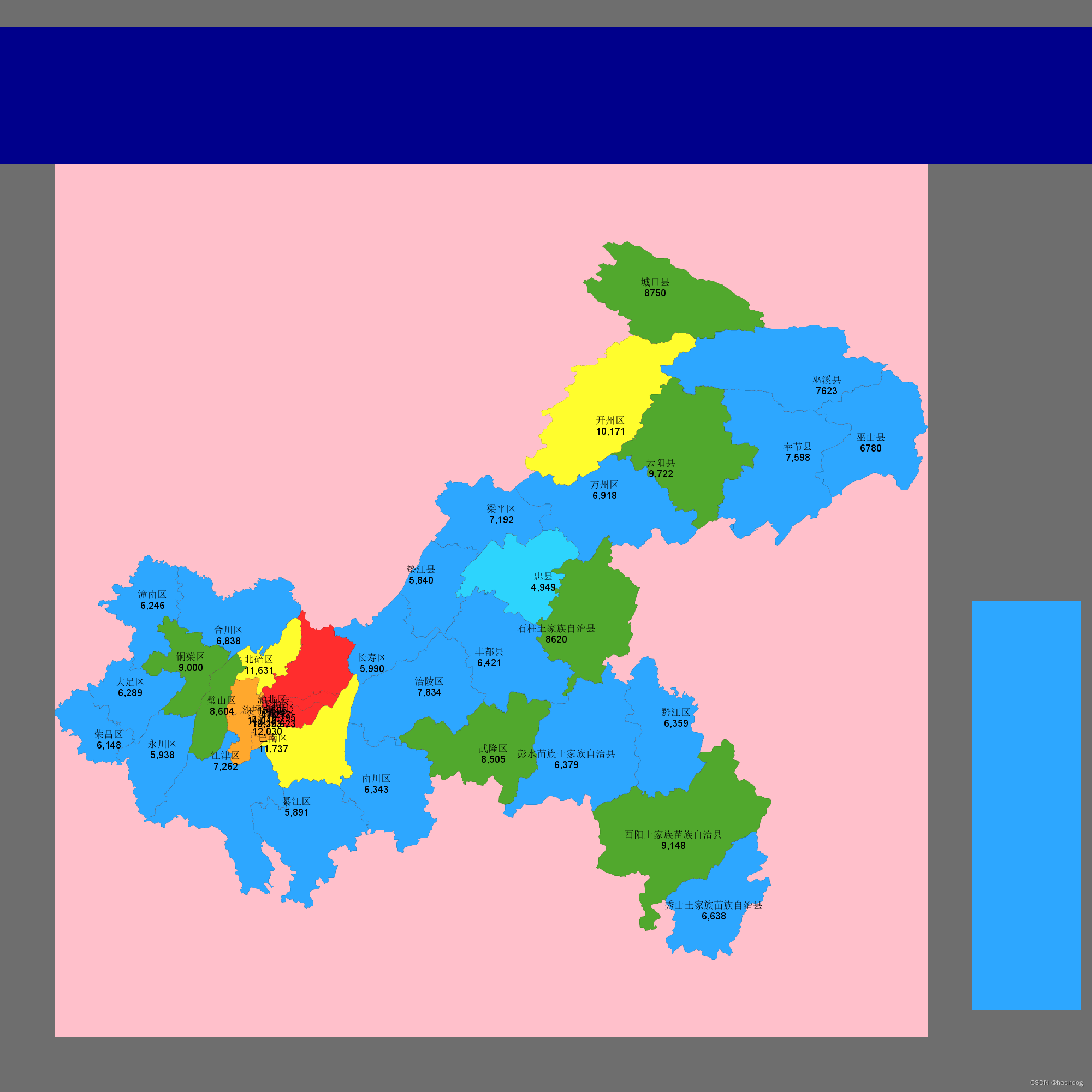

四.  地图按房价填色

package xyz.hashdog.jmap.demo.simple;

import xyz.hashdog.dm.bean.*;
import xyz.hashdog.dm.draw.JMap;
import xyz.hashdog.dm.draw.JMaps;
import xyz.hashdog.dm.util.ImageUtil;
import xyz.hashdog.jmap.demo.Utils;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

public class ChongQingHousingPrice {
    private final static String out= Utils.getOutDataDir(ChongQingHousingPrice.class) + "/重庆房价test.png";
    private final static String cqjson= Utils.getGeoJson("ChongQing") ;
    private final static String fjjson= Utils.getJsonString("2022-03重庆房价") ;
    public static void main(String[] args) throws IOException {
        //创建主图
        MainPic mainPic = new MainPic();
        //设置图片宽高
        mainPic.setWidth(2000);
        mainPic.setHight(2000);
        //设置背景色
        mainPic.setFaceColor("#DCDCDC");
        //设置透明度
        mainPic.setAlpha(0.5f);

        List<SubPicLayer> subPicLayerList = new ArrayList<>();
        //设置地图图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#FFC0CB");
            setLeft(100);
            setTop(300);
            setWidth(1600);
            setHight(1600);
            setAlpha(1f);
            setZorder(50);
        }});
        //设置标题图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#00008B");
            setLeft(0);
            setTop(50);
            setWidth(2000);
            setHight(250);
            setAlpha(1f);
        }});
        //设置图例图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#2da7ff");
            setLeft(1780);
            setTop(1100);
            setWidth(200);
            setHight(750);
            setAlpha(1f);
        }});



        mainPic.setSubPicLayers(subPicLayerList);
        mainPic.setMapPics(new ArrayList<MapPic>());
        mainPic.setTexts(new ArrayList<Text>());
        mainPic.setPics(new ArrayList<Pic>());
        //边界
        final List<MapBorder> mapBorders = Utils.mapBordersByGeo(cqjson);
        //县名
        final List<MapText> mapCounty = Utils.mapCountyNameByGeo(cqjson);
        //房价
        final List<MapText> mapFj = Utils.mapFj(cqjson,fjjson);
        //县名和房价叠加
        mapCounty.addAll(mapFj);
        //按房价填色
        Utils.pullColor(fjjson,mapBorders);
        List<MapPic> mapPicList = new ArrayList<>();
        mapPicList.add(new MapPic(){{
            setMapBorders(mapBorders);
            setMapTexts(mapCounty);
            setZoomWeight(1);
        }});
        mainPic.setMapPics(mapPicList);

        long start = System.currentTimeMillis();
        JMap jMap= JMaps.newSimpleMapHelper(mainPic);
        jMap.plot().out(out);
        long end = System.currentTimeMillis();
        System.out.println("耗时:"+(end-start));

    }



}

五.贴上标题和图例

package xyz.hashdog.jmap.demo.simple;

import xyz.hashdog.dm.bean.*;
import xyz.hashdog.dm.bean.base.Position;
import xyz.hashdog.dm.draw.JMap;
import xyz.hashdog.dm.draw.JMaps;
import xyz.hashdog.dm.util.ImageUtil;
import xyz.hashdog.jmap.demo.Utils;

import javax.imageio.ImageIO;
import java.io.File;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

public class ChongQingHousingPrice {
    private final static String out= Utils.getOutDataDir(ChongQingHousingPrice.class) + "/重庆房价test.png";
    private final static String cqjson= Utils.getGeoJson("ChongQing") ;
    private final static String fjjson= Utils.getJsonString("2022-03重庆房价") ;
    public static void main(String[] args) throws IOException {
        //创建主图
        MainPic mainPic = new MainPic();
        //设置图片宽高
        mainPic.setWidth(2000);
        mainPic.setHight(2000);
        //设置背景色
        mainPic.setFaceColor("#DCDCDC");
        //设置透明度
        mainPic.setAlpha(0.5f);

        List<SubPicLayer> subPicLayerList = new ArrayList<>();
        //设置地图图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#FFC0CB");
            setLeft(100);
            setTop(300);
            setWidth(1600);
            setHight(1600);
            setAlpha(1f);
            setZorder(50);
        }});
        //设置标题图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#00008B");
            setLeft(0);
            setTop(50);
            setWidth(2000);
            setHight(250);
            setAlpha(1f);
        }});
        //设置图例图层
        subPicLayerList.add(new SubPicLayer(){{
            setFaceColor("#2da7ff");
            setLeft(1780);
            setTop(1100);
            setWidth(200);
            setHight(750);
            setAlpha(1f);
        }});



        mainPic.setSubPicLayers(subPicLayerList);
        mainPic.setMapPics(new ArrayList<MapPic>());
        mainPic.setTexts(new ArrayList<Text>());
        mainPic.setPics(new ArrayList<Pic>());
        //边界
        final List<MapBorder> mapBorders = Utils.mapBordersByGeo(cqjson);
        //县名
        final List<MapText> mapCounty = Utils.mapCountyNameByGeo(cqjson);
        //房价
        final List<MapText> mapFj = Utils.mapFj(cqjson,fjjson);
        //县名和房价叠加
        mapCounty.addAll(mapFj);
        //按房价填色
        Utils.pullColor(fjjson,mapBorders);
        List<MapPic> mapPicList = new ArrayList<>();
        mapPicList.add(new MapPic(){{
            setMapBorders(mapBorders);
            setMapTexts(mapCounty);
            setZoomWeight(1);
        }});

        //标题
        List<Text> texts = new ArrayList<>();
        texts.add(new Text(){{
            setTitle("重庆各区市县房价查询[2022-3]");
            setFontFamily("微软雅黑");
            setFontSize(80);
            setFontColor("#1C1C1C");
            setAlpha(1);
            setSubPicIndex(1);
            setAlignment(Text.CENTER_CENTER);
            setPosition(new Position(1000,100));
        }});
        //贴在主图上
        mainPic.setTexts(texts);
        //图片
        List<Pic> pics = new ArrayList<>();
        pics.add(new Pic(){{
            setPic(ImageIO.read(new File(Utils.getTempDataPath("len2.png"))));
            setSubPicIndex(2);
            setPosition(new Position(0,0));
        }});
        //图片贴在主图层上
        mainPic.setPics(pics);
        mainPic.setMapPics(mapPicList);

        long start = System.currentTimeMillis();
        JMap jMap= JMaps.newSimpleMapHelper(mainPic);
        jMap.plot().out(out);
        long end = System.currentTimeMillis();
        System.out.println("耗时:"+(end-start));

    }



}

六.去掉图层背景色

这里就不上代码了,直接把3个图层的透明度设置为0 就行了,整体背景成灰色,是因为主图有设置背景色

java画地图_绘制地图（java代码）
weixin_33910305的博客
02-12 2591
package com.c;//绘制地图import java.awt.BasicStroke;import java.awt.Color;import java.awt.GradientPaint;import java.awt.Graphics;import java.awt.Graphics2D;import java.awt.Rectangle;import java.awt.Render...
python中国地图程序设计_神级程序员教你用Python如何画一个中国地图！（好好玩）...
weixin_33793620的博客
01-29 1126
为什么是Python先来聊聊为什么做数据分析一定要用 Python 或 R 语言。编程语言这么多种， Java , PHP 都很成熟，但是为什么在最近热火的数据分析领域，很多人选择用 Python 语言？数据分析只是一个需求，理论上来讲，任何语言都可以满足任何需求，只是麻烦与简易之别。 Python 这门语言诞生也相当之早，它的第一个版本是 26 年前发表的，曾经(或者说当前)也被用于web开发，...
有了这个Java项目经历，面大厂稳了！
好好学java
11-14 343
Java作为世界上最受欢迎的编程语言，在多个领域都有非常深入的应用，使用Java编写的程序几乎可用于任何设备！据统计全球范围内有超过30亿部设备运行Java，90%的互联网产品使用Jav...
java 地图_在地图中使用Java
weixin_42357663的博客
02-19 569
Map以按键/数值对的形式存储数据，和数组很类似，在数组中存在的索引，它们本身也是对象。Map的接口Map－－－实现MapMap.Entry－－Map的内部类，描写叙述Map中的按键/数值对。SortedMap---扩展Map，使按键保持升序排列关于怎么使用，通常是选择Map的子类，而不直接用Map类。以下以HashMap为例。public static void main...
java中怎么自己画地图_如何绘制地图
weixin_30666427的博客
02-27 891
小编典典好吧，错误消息很清楚：Double不是实体。如果要映射基本元素的集合，请使用CollectionOfElement批注(来自Hibernate)或ElementCollection批注(来自JPA2.0)。因此，假设您使用的是Hibernate Annotations 3.4，请尝试以下操作：@CollectionOfElements(targetElement = Double.clas...
Java2D范例 ——创建一副地图
weixin_33719619的博客
11-06 301
import java.awt.BasicStroke; import java.awt.Color; import java.awt.GradientPaint; import java.awt.Graphics; import java.awt.Graphics2D; import java.awt.RenderingHints; import java...
JMAP代理服务器jmap-perl.zip
07-16
jmap-perl 是 JMAP 代理服务器的 Perl 实现，Perl JMAP 后端可以与 IMAP 和 SMTP 服务器通许，允许在邮件系统上替换 JMAP 接口。为了高效，初始化实现要求所有服务器支持 CONDSTORE 扩展(RFC4551/FRC7162)。提供一个...
JMap-iOS-SDK-Pod
04-02
pod 'JMapiOSSDK' , :git => 'https://github.com/Jibestream/JMap-iOS-SDK-Pod.git' 对于首次安装，请运行： pod install 要获取最新版本的Pod，请执行以下操作： pod update 作者 路易（Louie），
java-sdk-4.11.0.jar.zip
最新发布
09-27
Java SDK，全称为Java Software Development Kit，是Java开发的核心组件，用于构建和运行Java应用程序。这个"java-sdk-4.11.0.jar.zip"文件是一个包含Java SDK 4.11.0版本的压缩包，其中的核心部分是"java-sdk-...
基于Java的中国地图着色演示程序
12-01
包含报告，答辩ppt，以及完整Java代码。程序有可视化界面，可以图形化显示着色过程。本程序通过回溯法实现了中国地图着色问题（4色），并研究了优化算法
地图数据可视化系统
12-22
大多数消费者在选择团购网站消费侯后会做出相应评价，从而产生海量的交易数据。这些数据包含了消费者对饮食比较全面的主观性评价和量化评分，因此通过对此类餐饮数据的分析能够有效洞悉城市餐饮消费行为。而由于该类数据体量大、数据类型多等特点，使得传统的数据分析技术已经难以有效进行分析处理。如何将可视分析技术应用于团购网站餐饮类数据分析，探索城市消费行为是一个新颖的研究课题
jMap:我住的学院的交互式地图
06-11
地图 这是一个提供不来梅雅各布斯大学交互式地图的项目。 它是 Stefan Mirea 对现有 jPeople 的升级，因为它提供了房间数据的可视化。 即它有地图。 请参阅的演示（仅限外部模式） 在本地运行 要在本地提供此服务，您可能需要一个 php 服务器。 在当前目录下运行： php -S 127.0.0.1:8080 然后去查看页面。 请注意，它将处于离线模式。 这个怎么运作 具有三个框架： nav ：导航 renderer ：渲染地图 bridge : 作为其他帧之间的桥梁 一些复活节彩蛋（剧透？？？你已经被警告过） 数据结构 建筑物的示例数据可以在 data/99_sample*.js 中找到。 执照 请注意，我们目前正在更新许可证。 此项目中的所有文件，以下文件除外： 数据/01_krupp.js 数据/02_mercator.js 数据/03_colleget
jmap:一个 jQuery 谷歌地图插件
07-08
jQuery 地图 在您的项目中实施 Google 地图的快速简便方法 作为前端开发人员，您经常会遇到在网站上实施 Google 地图的情况。 谷歌地图并不难，我知道，但一遍又一遍地重复相同的代码，好吧，它很糟糕。 jMap 是一个简单易用的 Google Maps API 包装器，并且还有一些其他不错的功能。 用法 包括jQuery： < script src =" http://ajax.googleapis.com/ajax/libs/jquery/2.0.0/jquery.min.js " > </ script > 包括谷歌地图： < script src =" http://maps.google.com/maps/api/js?sensor=false " > </ script > 包括插件的代码： < script src =" dist/jquery.j
Java地图编辑器java
01-16
Java地图编辑器方便刚学者创建地图,JAVA
亲测可用java-1.8.0-openjdk.linux.x86_64.zip
04-15
4. **其他开发工具**：OpenJDK 1.8.0还包括其他的开发工具，如`jmap`用于内存映射，`jhat`用于分析堆转储，`jinfo`获取Java配置信息，`jstack`用于查看线程堆栈跟踪，以及`jconsole`图形化监控工具等。这些工具对于...
java利用map来实现可视化统计随机数分布
发烧的冬瓜的博客
07-24 876
java利用map来模拟统计随机数分布情况，并利用printf方法来模拟可视化。
java学习路线图
weixin_30951743的博客
10-01 168
第一阶段：java基础，java ee基础、或者swing基础 第二阶段：ssh，ibatis、quartz等框架应用，以及webservice、网络编程，rcp 第三阶段：设计模式，能够理解主流框架源码以及设计思路、web安全领域（jaas、sso、ssl、rbac、oauth、acegi等）、缓存领域（oscache、jbosscache、ehcache以及缓存采用什么技术同步：jgrou...
JAVA编辑的一个小地图
Eleven's Blog
08-30 2599
看书看到了,就写了一下..import java.awt.*;import java.awt.geom.*;import javax.swing.*;public class Map extends JFrame{  public Map(){  super("Map");  setSize(350,300);  setDefaultCloseOperation(JFrame.EXIT_O
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
