stm32 使用TIM1，8定时器PWM没输出问题

最新推荐文章于 2025-03-11 13:59:56 发布

手lu代码哥

最新推荐文章于 2025-03-11 13:59:56 发布

阅读量1.6k

点赞数 12

文章标签： stm32 单片机

本文链接：https://blog.csdn.net/coward__123/article/details/137717339

版权

文章介绍了如何在STM32系列MCU中使用TIM_CtrlPWMOutputs函数来控制TIM1的OC输出使能，强调了该函数适用于特定型号的定时器，并提醒在其他定时器上使用可能导致问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、解决方法

需要在定时器初始化里面加上 TIM_CtrlPWMOutputs(TIM1,ENABLE);

添加位置：
在 TIM_Cmd(TIM1,ENABLE) 之前添加就好了。

二、库函数定义


/**
  * @brief  Enables or disables the TIM peripheral Main Outputs.
  * @param  TIMx: where x can be 1, 8, 15, 16 or 17 to select the TIMx peripheral.
  * @param  NewState: new state of the TIM peripheral Main Outputs.
  *   This parameter can be: ENABLE or DISABLE.
  * @retval None
  */
void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState)
{
  /* Check the parameters */
  assert_param(IS_TIM_LIST2_PERIPH(TIMx));
  assert_param(IS_FUNCTIONAL_STATE(NewState));
  if (NewState != DISABLE)
  {
    /* Enable the TIM Main Output */
    TIMx->BDTR |= TIM_BDTR_MOE;
  }
  else
  {
    /* Disable the TIM Main Output */
    TIMx->BDTR &= (uint16_t)(~((uint16_t)TIM_BDTR_MOE));
  }
}

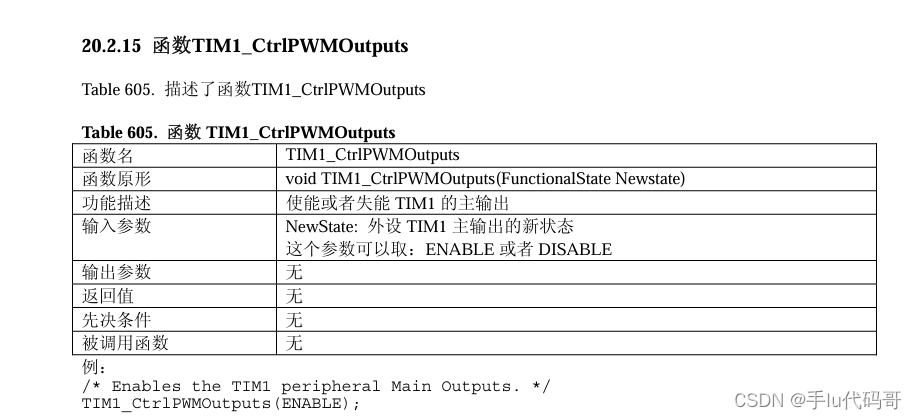

其实就是
在这里插入图片描述
上面这个函数是指定开TIM1的OC输出使能的，但是我在库函数只找到了 TIM_CtrlPWMOutputs
TIM8同理。

三、注意

注意：该函数并不是适合所有定时器的，只有部分定时器可以使用，例如，在stm32f0中，可用于TIM1, TIM15, TIM16以及TIM17，在stm32f1中可用于TIM1, TIM8,TIM15, TIM16以及TIM17，如果在其它定时器中使用，可能会使STM32停留在某一处而无法继续执行下面的任务
