1.相关概念

（1）webx中的MVC

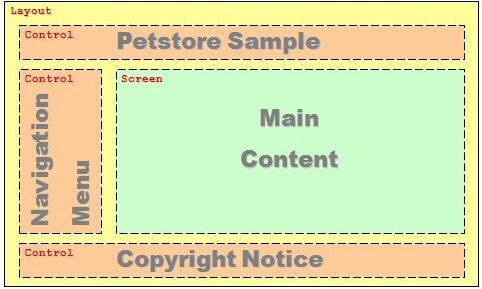

在webx中control就是action，view和layout、control、screen、template等概念相关。

layout指页面布局；control指页头、页脚、左右边栏等呗多个页面共享的页面区域；screen指个性化的页面区域

layout、control、screen具体的就用.vm文件来表示，这就是template，查看webapp的app1子目录，可以看到其中包含了templates子目录，之下有layout、control、screen三个子目录，里面包含了一系列的vm文件。

（2）form表单

各个子应用目录下有一个form.xml文件，定义了表单的相关信息。以WEB-INF\app1\form.xml为例，里面定义了app1子应用的相关表单

上图是登录表单，name="login"，可以看到其中定义了各表单字段field，包括一些校验器、校验模式和错误提示信息。所有这些都会被相关vm引用，例如webapp\app1\templates\screen\login.vm中通过以下语句引用了login表单：

#set ($group = $form.login.defaultInstance)

之后就可以通过$group.field_name来引用form.xml中定义的各个字段值了

（3）action

用来处理用户提交的表单。

在com\alibaba\webx\tutorial1\app1\module\action目录下有LoginAction.java，其中定义处理login相关请求的方法。在login.vm中有以下代码：

  <input type="hidden" name="action" value="LoginAction"/>

这里定义了这个form会提交由LoginAction处理
LoginAction包含多个方法，可以处理多个请求，具体调用哪个请求，可以根据按钮的name属性来确定，如login.vm中

<input type="submit" name="event_submit_do_check"/>

说明LoginAction的doCheck方法会被调用

2.具体流程

（1）发出请求

首先思考发出请求必须有完整的路径，包括服务器地址、哪个component、target、哪个action响应、action中方法，下面依次对应

1）服务器地址、哪个component、target

这几个都是通过form中的action来定义的

<form action="$app1Link.setTarget("register.vm")" method="post">

表示请求路径为$app1Link/register.vm，其中$app1Link定义在uris.xml中

注意：这里如果和地址栏中完全相同的话，可以将action设为空

2）哪个action响应

通过表单中的隐藏字段来定义

  <input type="hidden" name="action" value="RegisterAction"/>

也就是说通过RegisterAction来响应

3）action中的哪个方法来响应

通过submit按钮的name属性的值来确定，name的格式为：event_submit_+响应函数名称（如果有多个单词则用下划线连接）

<input type="submit" name="event_submit_do_register" value="立即注册！"/>

表示通过doRegister方法来响应

（2）分析请求如何找到处理类

1）当用户发出请求，会被webx拦截到：WebxFrameworkFilter，然后调用WebxRootController

WebRootController对象存在于root context中，是所有子应用共享的。它会创建RequestContext实例，从而增强Request、Response、session功能。

2）然后WebxController会被调用

WebxController对象是由每个子应用独享的，比如petstore中的子应用admin和user，可以有不同的WebxController实现。

3）然后WebxController调用子应用自己的Pipeline

Pipeline也是各个子应用自己配置的。Pipeline中配置了多个valve，依次执行，下面说明几个比较重要的

1.<analyzeURL>

用来分析url获得target

比如url为：http://localhost:8081/user/register.htm，

/user：component path

/register.htm被称为servlet path。

根据默认的映射规则，/register.htm被转换成/register.vm，这个就是target

这个转换被定义在webx-component-and-root.xml中

2.<loop>

1-当<when>中的条件被满足时，就执行这个<when>的分支，如果所有的<when>都不满足，那么就执行<otherwise>分支

               <when>
                    <pl-conditions:target-extension-condition extension="null, vm, jsp" />
                     ......
                </when>

如果target的后缀是空（null），或者vm，或者jsp时，执行这个分支

                <when>
                    <pl-conditions:target-extension-condition extension="do" />
                     ....
                </when>

如果target后缀是do，就执行下面的分支
2-<performActionValve>

就是用来执行action的，实际上是这样写的

<valve class="com.alibaba.turbine.pipeline.PerformActionValve" actionParam="action"/>

可以看出是由提交请求的action参数的值来确定要执行的Action的名称

例如URL为：http://localhost:8081/user/register.htm?action=RegisterAction,那么就会执行RegisterAction
3-<performTemplateScreen>

用来执行screen和模板，实际写法为：

<valve class="com.alibaba.turbine.pipeline.PerformScreenTemplateValve"/>

假如target为：/xxx/yyy/register.vm，那么valve会：

A）依次在本模块screen下查找对应的类，查找顺序为：

screen.xxx.yyy.register

screen.xxx.yyy.Default

screen.xxx.Default

screen.Default

如果找到了就执行screen，screen的工嗯呢该，通常是读取数据库，然后把模板需要的对象放入context中；

如果找不到也没关系，因为有些页面本来就是静态页面

B）执行完screen中对应的类之后，在/templates/screen目录下，找到并绘制/xxx/yyy/register.vm模板，但是还是需要<renderTemplate>来渲染vm

所以一般<performTemplateScreen>后面都会有<renderTemplate>

4-<renderTemplate>

这里需要将vm渲染并将vm放入layout中，所以就需要两个映射关系：target到screen template；target到layout template

因为这里是将vm渲染，所以vm必须存在，如果不存在就会报404错误。查找方法同上

layout的查找规则为：

/templates/layout/xxx/yyy/zzz

/templates/layout/xxx/yyy/default

/templates/layout/xxx/default

/templates/layout/default

如果layout模板找到了，就把渲染后的screen模板嵌入到layout模板中；如果没有找到，那么就只渲染screen即可

5-<performScreen>

执行Screen下面的java类，不去渲染模板

注意：<performTemplateScreen>与<performScreen>的区别：

前者除了要执行screen中对应的.java还会执行screen中的.vm；后者只会执行screen中对应的.java

（3）如何传递参数

1）在Action中

方法一：通过类来封装参数（适用于表单参数比较多的情况）

1- 通过定义一个类，和表单中的数据来对应

public class LoginObject {
	private String name;
	private String passwd;

	public String getName() {
		return name;
	}

	public void setName(String name) {
		this.name = name;
	}

	public String getPasswd() {
		return passwd;
	}

	public void setPasswd(String passwd) {
		this.passwd = passwd;
	}
}

2-在Action的方法中使用注解

	public void doCheck(@FormGroup("login") LoginObject param, Navigator nav)

这样的话，直接使用对象的getter就可以获得表单中的值

方法二：通过@Param获得单个参数（适用于表单参数比较少的情况）

1- 前台

定义好参数的name

            <input type="text" name="userId" value="$!group.userId.value"/>

2- 后台

使用@Param注解获得

2）在Screen中

还是使用注解

public void execute(@Param("name") String name, Context context)

（4）请求转发与重定向

1）重定向

使用传入的参数Navigator nav

nav.forwardTo("index").withParameter("name", name);

由于是内部的重定向，所以forwardTo中的参数直接设置为target就可以了

2）请求转发

还是使用传入的参数Navigator nav

nav.redirectTo("app1Link").withTarget("hello").withParameter("name", name);

因为是请求转发，所以需要定义完整的地址。

app1Link在uris中已经定义了：

       <uri id="server" requestAware="true" />

        <turbine-uri id="app1Link" exposed="true" extends="server">
            <componentPath>/</componentPath>
        </turbine-uri>

所以完整的地址就是：域名:端口号/hello

（5）如何将查询到的数据放到页面上

在Screen中使用context.put，将数据放入context中

1）单一数据在页面中显示

直接使用： $数据名称

public class Register {
	public void execute(Context context) {
		context.put("name", "xxxx");
	}
}

页面中

$name

2）List数据显示

使用velocity的foreach标签即可

public class Register {
	public void execute(Context context) {
		List<String> list = new ArrayList<String>(5);
		list.add("abc");
		list.add("bbc");
		list.add("cbc");
		list.add("dbc");
		list.add("ebc");
		context.put("myList", list);
	}
}

页面中：

#foreach( $elem in $myList)
    $elem</br>
#end

（6）在Screen中引用control

$control.setTemplate("header.vm")
