5Ghz/5.8Ghz 小尺寸SMD贴片天线方案 支持WIFI5G、5.8G无线图传、C-V2X等

我们今天给大家介绍一款高性能、小尺寸的5GHz/5.8Ghz的SMD贴片天线，其峰值增益高达3.8dbi，效率高达74.7%。

    使用的天线是我司的OverAir贴片天线系列中的一个，型号是OA-C01，具有自主专利，装配方式是SMT贴片焊接，无需人工操作。其尺寸是3.2*1.6*0.4mm，无论是长宽还是厚度都非常小巧，非常适合小尺寸电子产品使用。

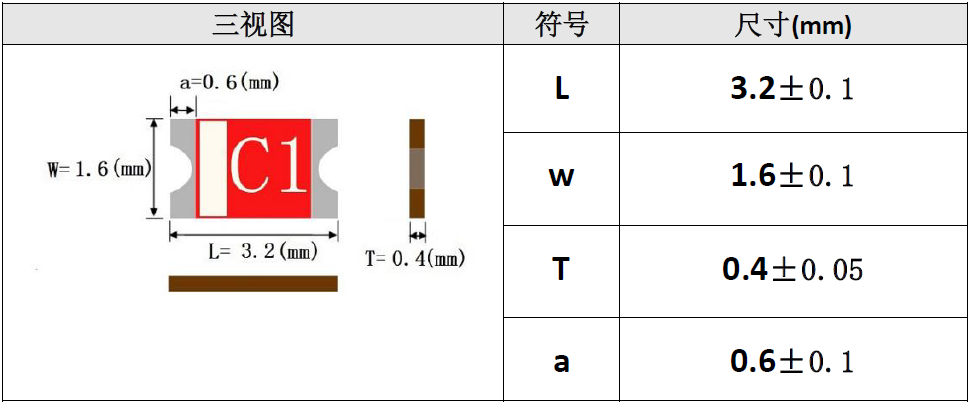

该天线具体尺寸如下：

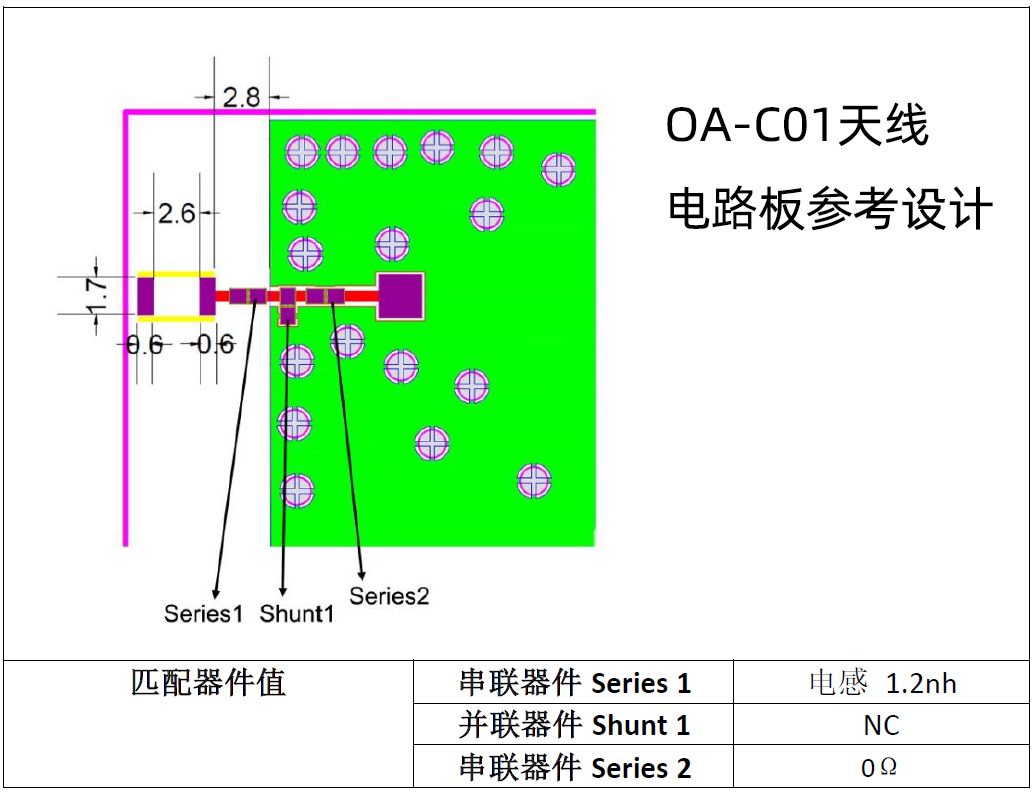

电路板部分应用本天线和匹配器件网络设计如下

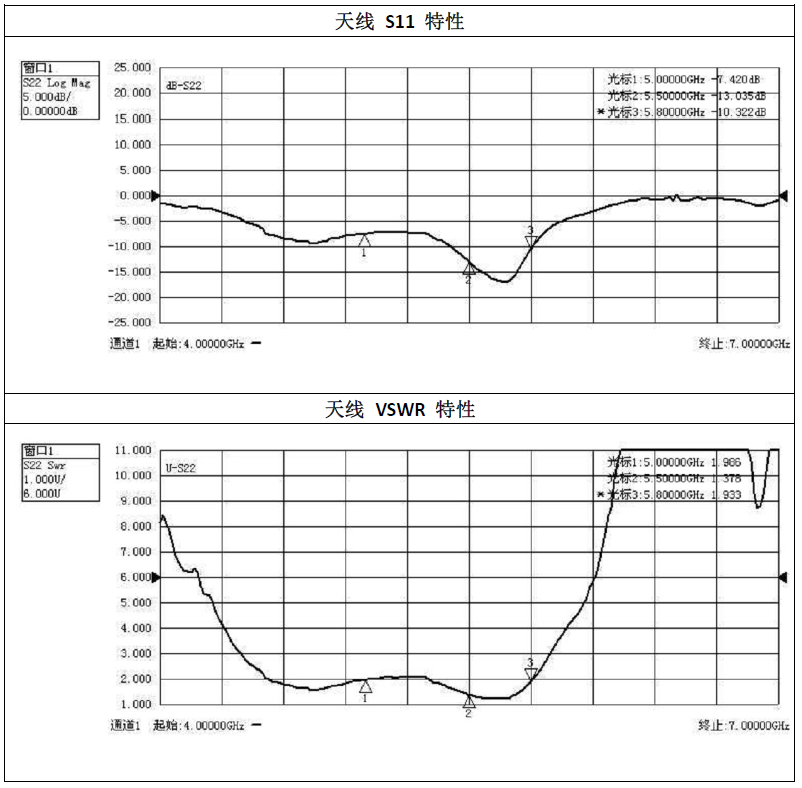

网络分析仪上实际测试上述测试板的天线回波损耗和驻波比如下：

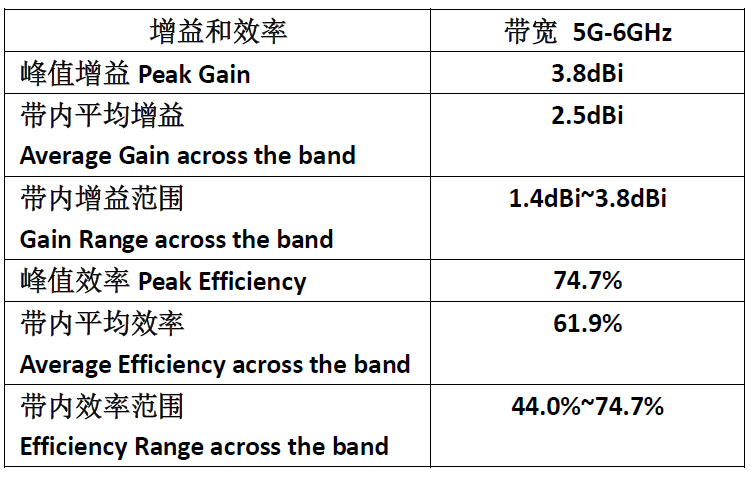

3D暗室实际测试上述天线测试板的增益和效率性能如下：

可以看到这款天线工作在5-6Ghz的性能都是非常好的，适合WIFI5G，5.8G无线图传，5.9G C-V2X等各种工作在5-6Ghz频段的全向内置天线应用场景。
