前言

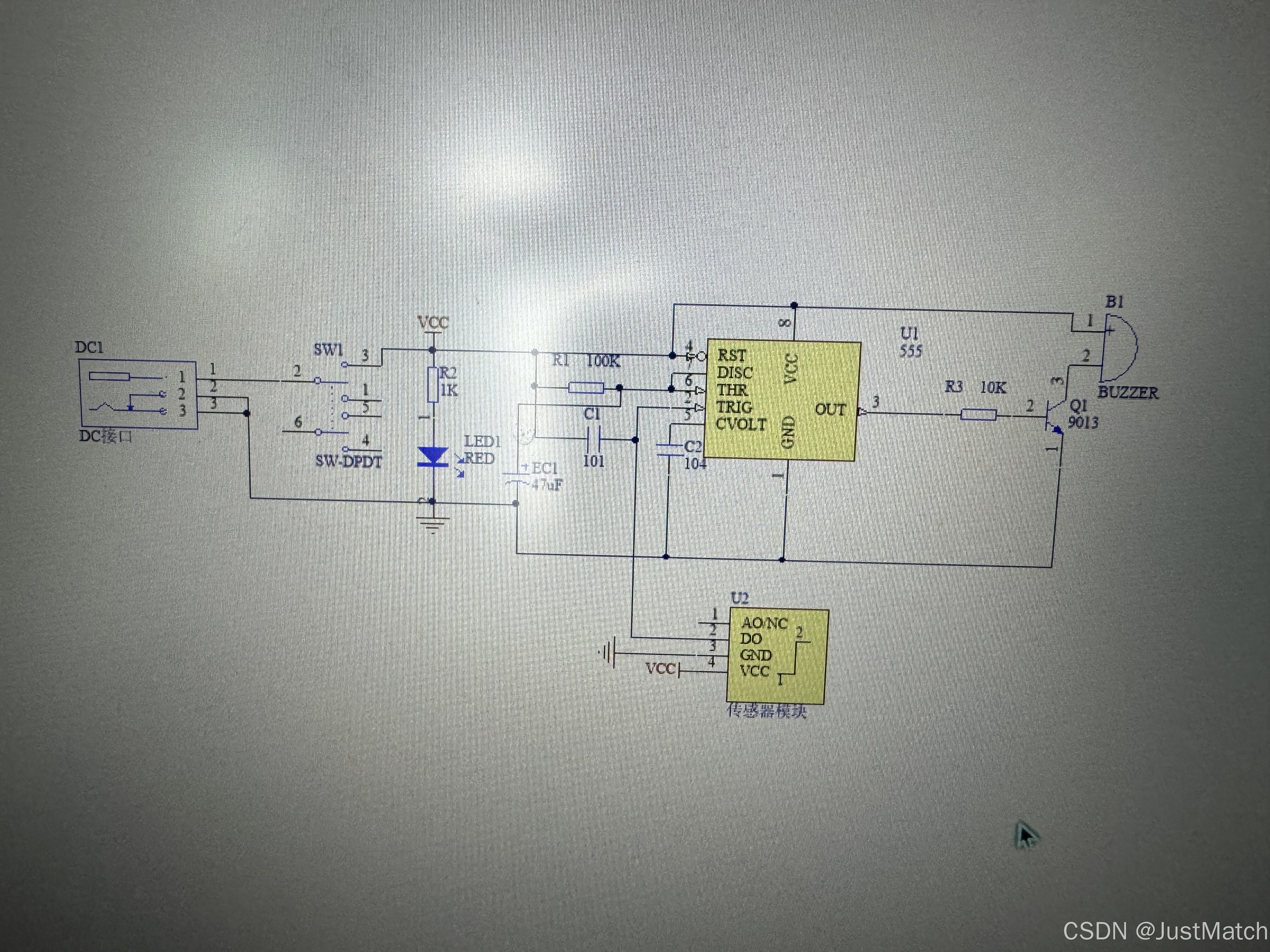

最近还是在玩555时基芯片，依据下面原理图用Proteus做了一个仿真。

电路原理分析

从左到右看分别是DC电源输入、开关、电源指示灯、NE555延时电路以及蜂鸣器。传感器模块信号从2脚输入，在小于1/3VCC时触发，3脚输出高电平使Q1的集电极和发射极导通，蜂鸣器发出声音。

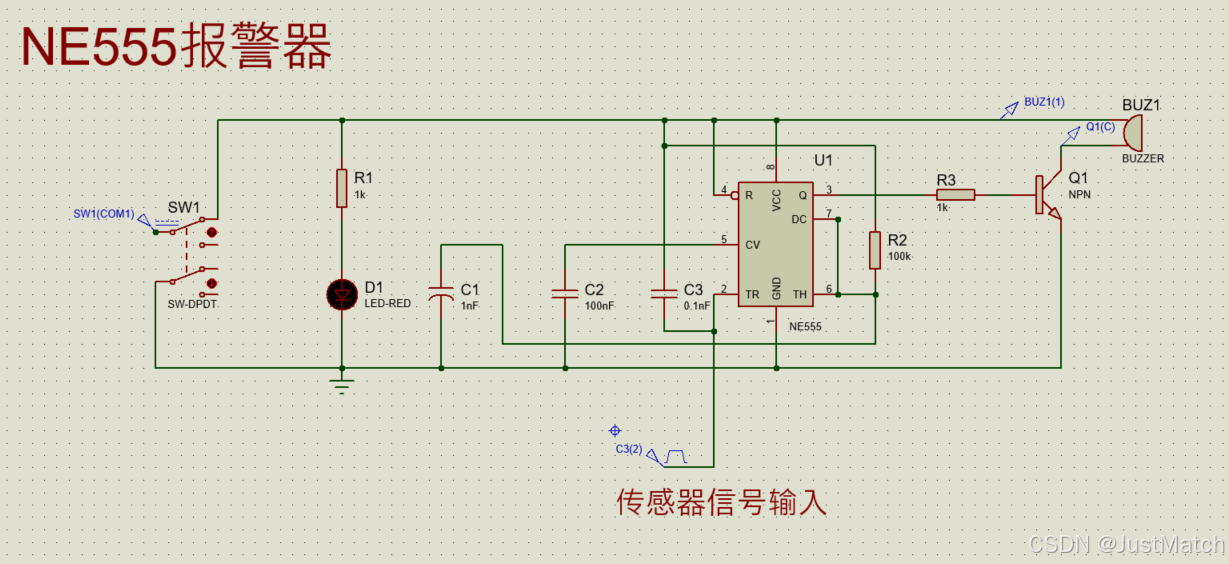

仿真原理图
