F280049C实现ecc功能——关于ecc的计算问题

Flash API例程使用遇到的问题总结-CSDN博客中提到TI论坛上大神给了我一段代码，协助我完成了对于ECC的计算，代码如下：

void ManualEccValues(uint32 startAddress, uint32 *Buffer32)
{
    uint32 i;
    uint64 *LData, *HData;

    // Loop through all data blocks
    for (i = 0; i < (WORDS_IN_FLASH_BUFFER + 1)/8; i++)
    {
       // 将 LData 指向 Buffer 中的低 64 位数据（即 Buffer[0] 和 Buffer[1]）
       LData = (uint64 *)(Buffer32);

       // 将 HData 指向 Buffer 中的高 64 位数据（即 Buffer[2] 和 Buffer[3]）
       HData = (uint64 *)(Buffer32 + 2);

       // 计算低 64 位的 ECC
       uint16 ECC_LB = Fapi_calculateEcc(startAddress, *LData);

       // 计算高 64 位的 ECC
       uint16 ECC_HB = Fapi_calculateEcc(startAddress + 4, *HData);

       // 将两个 ECC 值合并为一个 16 位的 ECC
       uint16 ECC_B = ((ECC_HB << 8) | ECC_LB);

       ECCValues_manual[i] = ECC_B;
       Buffer32 += 4;
       startAddress += 8;
    }

}

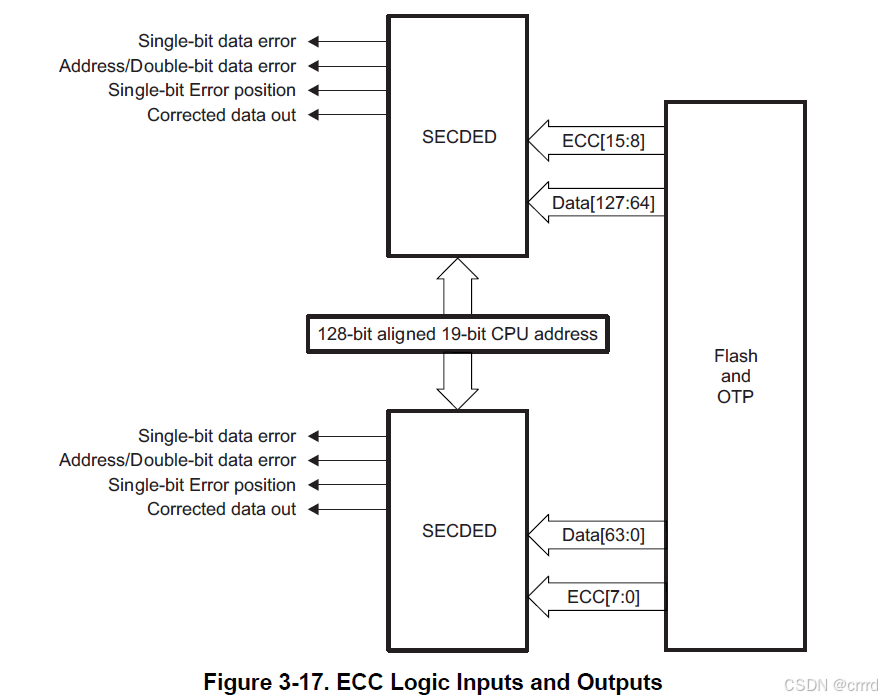

之前我读取连续四个地址的64位数据，然后计算ecc的结果不正确，上面的代码分别计算了低64位和高64位ecc值，一共是128位。为什么要进行这样的分段呢？这几天又去查了文档，在技术手册3.12.10节Error Correction Code(ECC) Protection中给出了下面这张图：

可以看到它的存储方式是128位对齐方式，即数据按128位的存储块访问。这128位数据包含了低64位的数据Data[63:0]和与之对应的8位ECC[7:0]；高64位的数据Data[127:64]和对应的8位ECC[15:8]。

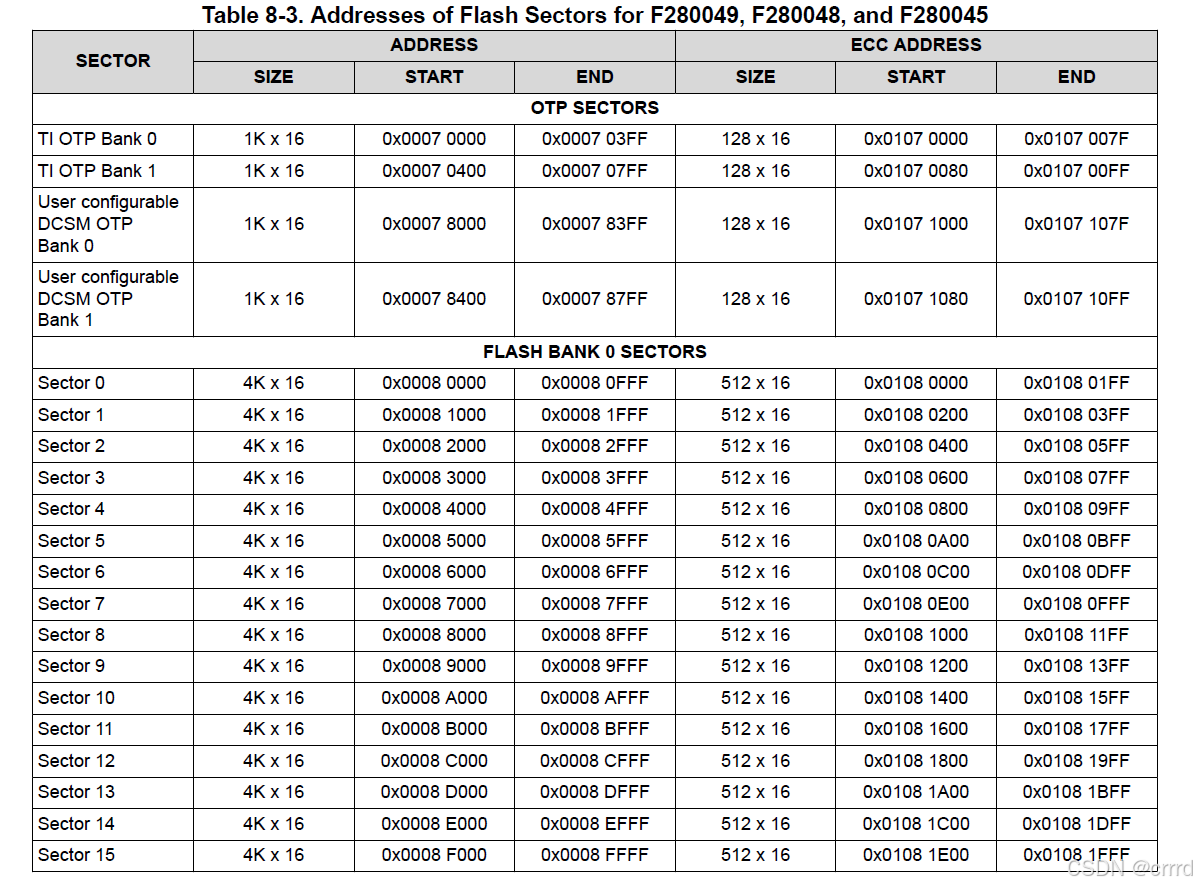

或者也可以理解Flash中每个扇区为ECC内存分配的大小为512×16：

这16位的ECC分别来自高64位数据和低64位数据，因此在实现过程中需要分为两个数据段来进行操作(可以理解为以Buffer[0]和[1]作为低64位，然后Buffer[2]和[3]作为高64位，为了计算完整个扇区的数据编写循环即可)。
