STM32F4关于DMA传输向GPIO口的开发

本文章是经历了大量时间,试验,阅读文档,上网搜索无果,再读文档。最后,睡觉时做了一个梦,在梦中,对文档从头到尾再过了一遍,第二天早上醒来,按照梦中的指示,做了些许修改,一次出结果的。

希望此文能够帮助到国内还在此问题上困扰的人们。

说到STM32的DMA,其实大家都已经很熟悉了。DMA的例子网上也是到处都有。在F1的开发中,DMA需要设置的就是这些内容了,理解上很容易。 主要就是:

1.设置通道

2.设置源地址和目标地址

3.设置buffer长度

4.设置方向

5.设置模式

6.设置各地址的自增特性

7.设置传输字长

8.设置搬运模式,单次,循环

9.设置优先级

在F4上还增加了设置FIFO

至于代码,大家根据上面的过程参考各自的代码,关键不在这里。

本文的重点是实现DMA向GPIO的传输

在F103中写法:

	DMA_DeInit(DMA1_Channel6);

	DMA_InitStructure.DMA_PeripheralBaseAddr =  (uint32_t)(&(GPIOB->ODR));
	DMA_InitStructure.DMA_MemoryBaseAddr =(u32) &aa[0]
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;
	DMA_InitStructure.DMA_BufferSize = num;
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
	DMA_InitStructure.DMA_PeripheralDataSize =DMA_PeripheralDataSize_Byte;
	DMA_InitStructure.DMA_MemoryDataSize =DMA_MemoryDataSize_Byte;
	DMA_InitStructure.DMA_Mode =DMA_Mode_Normal;//需要软件启动
	DMA_InitStructure.DMA_Priority = DMA_Priority_Low;
	DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;
	DMA_Init(DMA1_Channel6, &DMA_InitStructure);

上面这个是向GPIOB的pin0-pin7脚单次传输一个字节

而在F4中的写法:

	DMA_DeInit(DMA2_Stream5);

	DMA_InitStructure.DMA_Channel = DMA_Channel_5;               /* 配置DMA通道 */
	DMA_InitStructure.DMA_PeripheralBaseAddr =(uint32_t) &aa[0];   //
	DMA_InitStructure.DMA_Memory0BaseAddr =(uint32_t)&(GPIOB->ODR);
	DMA_InitStructure.DMA_DIR =DMA_DIR_MemoryToMemory;
	DMA_InitStructure.DMA_BufferSize = num;
	DMA_InitStructure.DMA_PeripheralInc =DMA_PeripheralInc_Enable;
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;
	DMA_InitStructure.DMA_PeripheralDataSize =DMA_PeripheralDataSize_Byte;
	DMA_InitStructure.DMA_MemoryDataSize =DMA_MemoryDataSize_Byte;
	DMA_InitStructure.DMA_Mode =DMA_Mode_Normal
	DMA_InitStructure.DMA_Priority = DMA_Priority_Low;
	  DMA_InitStructure.DMA_FIFOMode    = DMA_FIFOMode_Disable; /*直接模式 */
    DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_3QuartersFull; /* FIFO大小 */
    DMA_InitStructure.DMA_MemoryBurst    = DMA_MemoryBurst_Single;       /* 单次传输 */
    DMA_InitStructure.DMA_PeripheralBurst= DMA_PeripheralBurst_Single;

	DMA_Init(DMA2_Stream5, &DMA_InitStructure);

,咦,怎么可能呢。源地址和目标地址竟然对调了!!!这能行吗???

首先:从DMA传向GPIO属于M2M模式,切记!,不管是F1还是F4或其他的。

其次,F4只有DMA2才可以做上述功能。

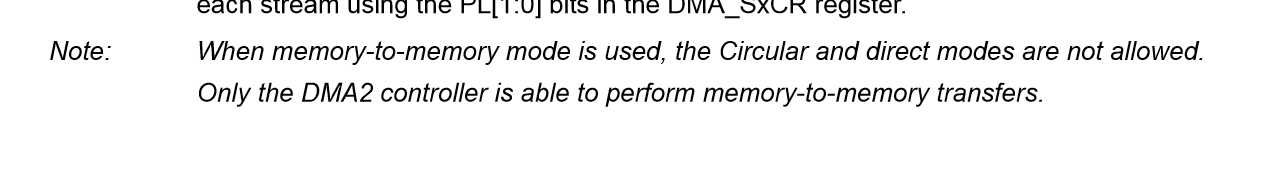

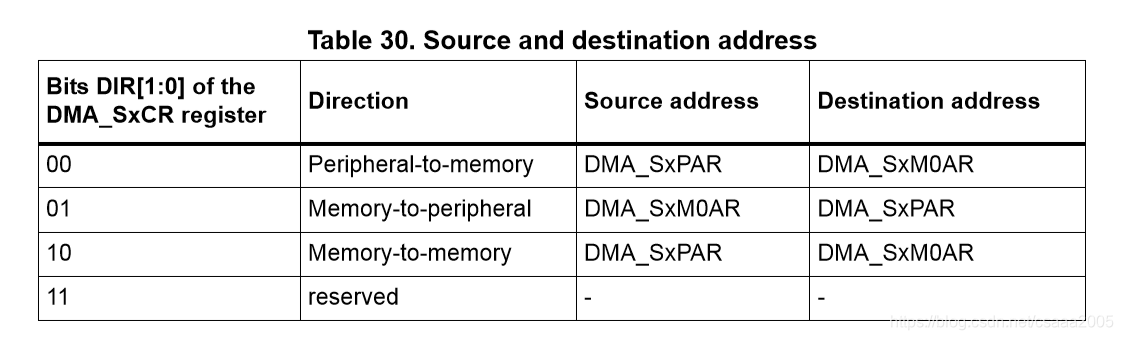

第三,F4方向有不同!不多说,看文档:



看到了吗,在F4上,M2M时,源地址和目标地址的寄存器是反过来的,相应的要把赋值也反过来,内存自增幅值也要反过来。

到此,信号已经能正常从GPIO口输出,对经历的过程予以总结,同时希望同行看到此文可以有所收获。
