电阻有很多种,包括金属膜电阻,金属氧化膜电阻、碳膜电阻等,之所以需要这么多种类的电阻,是因为不同工艺制作出的电阻的阻值、体积、成本、精度、功率、高频特性、噪声特性都不同,当需求不同时,就要选用不同工艺制造的电阻。
1 阻值和体积
很多情况下,对电阻的体积有要求,此时小体积、大阻值的电阻就比较有优势。
2 成本
不同的材料、工艺、以及出货量都决定电阻成本的大小。
3 精度
高精度电阻和普通精度电阻的区别主要是阻值误差大小和温度系数大小。
常见的区分如下:
对于1Ω以上的电阻:
+-0.5%以内的阻值误差可称为精密电阻,精度更高的精密电阻误差可以做到0.01%。
+-5%以上的阻值误差为普通电阻,也是最常见的电阻。
对于1欧姆以下的电阻:
一般精度能达到1%以内就可称为精密电阻了。
4 功率
不同工艺制造的电阻,能承受的功率大小也不同。电阻上产生的热量一部分经电阻表面直接散发出去,还有一部分要传输到电阻的基体,并经过套在两端的金属帽、铜制引线甚至PCB散发出去,所以基体材料的导热性越好,能够承受的最大功率越大。
5 高频特性
电阻等效的高频特性如图 所示
根据等效高频特性电路图,可以算出电阻的阻抗为
$$
Z=1/(jwC+1/(jwL+R))
$$
其中:C为寄生电容,L为寄生电感,w为角频率,w=2πf。

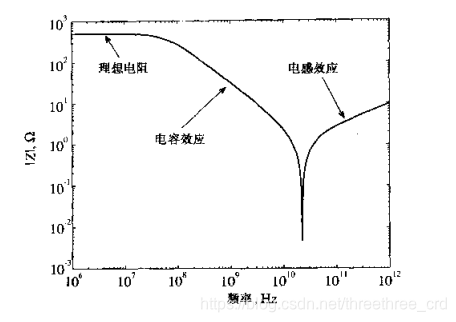

下图为电阻阻抗绝对值与频率的关系,可以看出,随着频率升高,起主要影响作用的由电阻变为寄生电容、再变为寄生电感。
由于不同种类的结构不同,导致寄生电感、寄生电容也不同,需要选择不同种类电阻。
6 噪声特性
不同类型的电阻噪声特性也不同。例如,金属膜电阻比碳膜电阻的精度高、稳定性好、噪声小。
