网络层协议的介绍

目录

1、网络层

1.1、网络层的功能

2、IP数据包格式

3、CIMP协议

3.1、CIMP协议介绍

3.2、ICMP协议的封装

3.3、ICMP协议的应用

4、ARP协议介绍

4.1、IP地址解析为MAC地址

5、ARP攻击与欺骗

5.1、攻击原理

5.2、ARP攻击

5.3、ARP欺骗

---

1、网络层

1.1、网络层的功能

定义了基于IP协议的逻辑地址

连接不同的媒介类型

选择数据通过网络的最佳路径

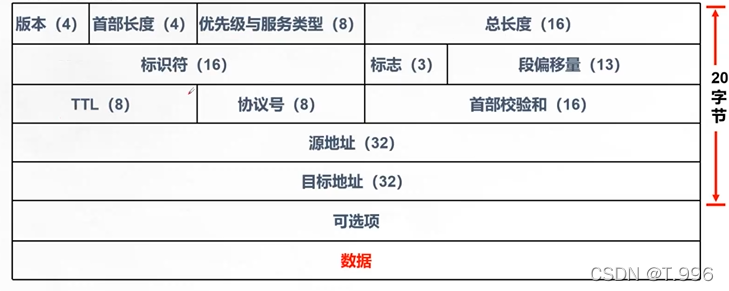

2、IP数据包格式

版本（4bit）：该字段包含的是IP的版本号。目前IP的版本为4（即IPv4），表示为0100

首部长度（4）：用于表示IP数据包头长度

优先级与服务类型（8）：用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，用于实现Qos（服务质量）的要求。

总长度（16）：用以指示整个IP数据包的长度，最长为65535字节，包括包头和数据。​

标识符（16）：该字段用于表示IP数据包的标识符，当IP对上层数据进行分片时，它将给所有的分片分配同一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误重组。

标识（3）：和标识符一起传递，对当前的包不能进行分片（当该包从一个以太网发送到另一个以太网时），或当一个包被分片后用以指示在一系列的分片中，最后一个分片是否已发出。

段偏移量（13）：在一个分片序列中如何将各分片连接起来，按什么顺序连接起来。

TTL生命周期（8）：一个数据包每经过一个路由器，TTL将减去1。当TTL的值为0时，该数据将被丢弃。可以防止一个数据包在网络中无限的转发下去。

协议号（8）：该字段用以指示在IP数据包中封装的是哪一个协议，是TCP、ICMP还是UDP，TCP：1、TCP：6、UDP：17

首部校验和（16）：这个字段只检验数据包的首部，不包括数据部分。这是因为数据包每经过一次路由器，都要重新计算一下首部校验和（因为一些字段如生存时间、标志、片偏移等可能发生变化）

源地址（32）：源IP地址，表示接收端的IP地址

目标地址（32）：目标IP地址，表示接收端的IP地址

可选项：可选项字段根据实际情况可变长，可以和IP一起使用的的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据。​


3、CIMP协议

3.1、CIMP协议介绍

ICMP是一个“错误侦测与回馈机制”

通过IP数据包封装

用来发送错误和控制信息

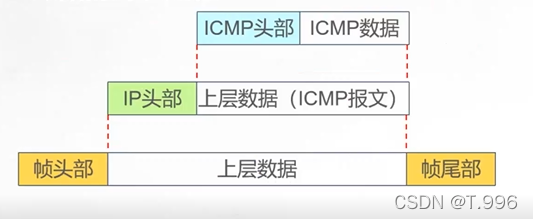

3.2、ICMP协议的封装

ICMP协议（属于网路层协议）的封装过程

3.3、ICMP协议的应用

ping命令和traceroute/tracert（windows使用）命令



4、ARP协议介绍

ARP协议是地址解析协议，是通过解析IP地址得到MAC地址的。

4.1、IP地址解析为MAC地址

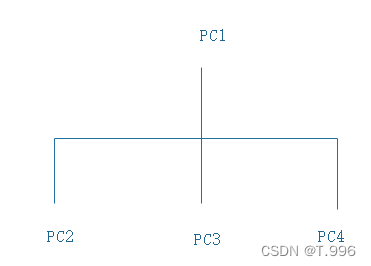

PC1发送数据给PC2，查看缓存没有PC2的MAC地址

PC1发送ARP请求消息（广播）

所有主机收到ARP请求信息

PC2回复ARP应答（单播）

其他主机丢弃

PC1将PC2的MAC地址保存在缓存中，发送数据

5、ARP攻击与欺骗

5.1、攻击原理

欺骗其他所有主机

欺骗被攻击计算机

5.2、ARP攻击

ARP攻击发送的时arp应答，但是ARP应答中的MAC地址为虚假地址，所以在其他主机想要进行通讯时，会将目的MAC地址设置成此虚假MAC地址导致无法正常通讯。

5.3、ARP欺骗

ARP欺骗的最终结果是使得流量通过自身达到监控或控制的目的。
