静态路由原理与配置

目录

1、路由器的工作原理

2、路由表的形成（网段+接口）

3、静态路由和默认路由

4、路由器转发数据包的封装过程

5、交换机与路由器对比

---

1、路由器的工作原理

基于源MAC地址学习

基于已知目标MAC转发

当目标MAC地址未知时、泛洪处理

交换机收到收到广播/组播贞时无条件泛洪

交换机一个接口可以学习多个MAC地址

交换机学习到同一个MAC地址，但是是从不同端口学习到的，此时将此MAC与后学习到的端口绑定起来。


2、路由表的形成（网段+接口）

直连网段：配置IP地址，端口UP状态，形成直连路由

非直连网段​：需要静态路由或动态路由，将网段添加到路由表中

3、静态路由和默认路由

静态路由：由管理员手工配置的，是单向的缺乏灵活性

默认路由：当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口

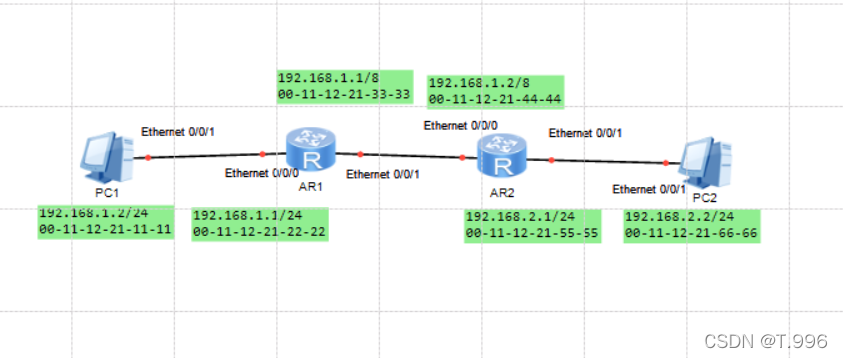

4、路由器转发数据包的封装过程

源IP192.168.1.2 目的IP 192.168.2.2

源MAC 11-11 目的MAC 22-22

先ARP广播解析出网关E0的MAC地址。进行第一次封装

先解封装，查看数据包的目的IP，查询路由表，确认转发路径，转发给路由器B

先ARP广播解析出路由器B E1的MAC地址，进行第二次封装

源IP 192.168.1.2 目的 192.168.2.2

源MAC 33-33 目的MAC 44-44

先解封装，查看数据包的目的IP为自己的直连网段，通过E0发给主机B

先ARP广播解析出主机B的MAC地址。进行第三次封装

源IP 192.168.1.2 目的IP 192.168.2.2

源MAC 55-55 目的MAC 66-66

数据包送到主机B，一路解封装送到应用层

总结：路由器IP地址始终不变 MAC地址始终在变。

5、交换机与路由器对比

路由器：路由工作在网络层

根据“路由表”转发数据

路由选择

路由转发

交换机：交换工作在数据链路层

根据“MAC地址表”转发数据

硬件转发
