由Unity摄像机截图颜色偏暗发现的

      该博客只为记录点滴所学，如有错误，还请读者指正，谢谢！

       在一次用Unity做VR项目的时候，里面有一个功能，就是模拟照相机照相，然后把照片显示出来。这里照相的功能用的就是摄像机的截屏，大概代码如下：

using UnityEngine;
using System.Collections;

public class ScreenShot : MonoBehaviour {

    public Camera cam;

	// Update is called once per frame
	void Update ()
    {
	    if(Input.GetKeyDown(KeyCode.T))
        {
            StartCoroutine(CaptureScreenshot2());
        }
	}

    private IEnumerator CaptureScreenshot2()
    {
        yield return new WaitForEndOfFrame();

        RenderTexture rt = cam.targetTexture;

        // 激活这个rt, 并从中中读取像素。
        RenderTexture.active = rt;

        Texture2D screenShot = new Texture2D(rt.width,rt.height, TextureFormat.RGB24, false);
        screenShot.ReadPixels(new Rect(0,0,rt.width,rt.height), 0, 0);// 注：这个时候，它是从RenderTexture.active中读取像素
        screenShot.Apply();

        RenderTexture.active = null; // JC: added to avoid errors


        // 最后将这些纹理数据，成一个png图片文件
        byte[] bytes = screenShot.EncodeToPNG();
        string filename = Application.dataPath + "/Screenshot.png";
        System.IO.File.WriteAllBytes(filename, bytes);
        Debug.Log(string.Format("截屏了一张照片: {0}", filename));
    }
}

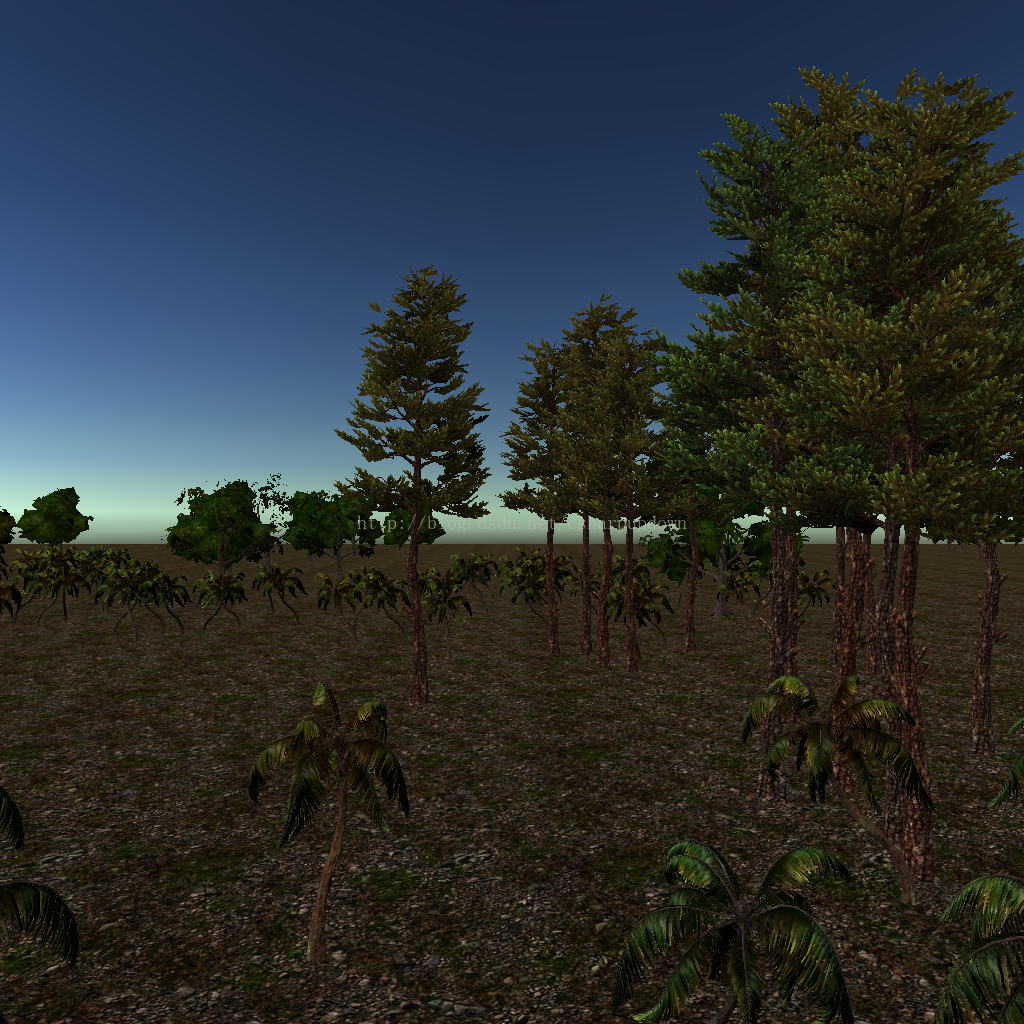

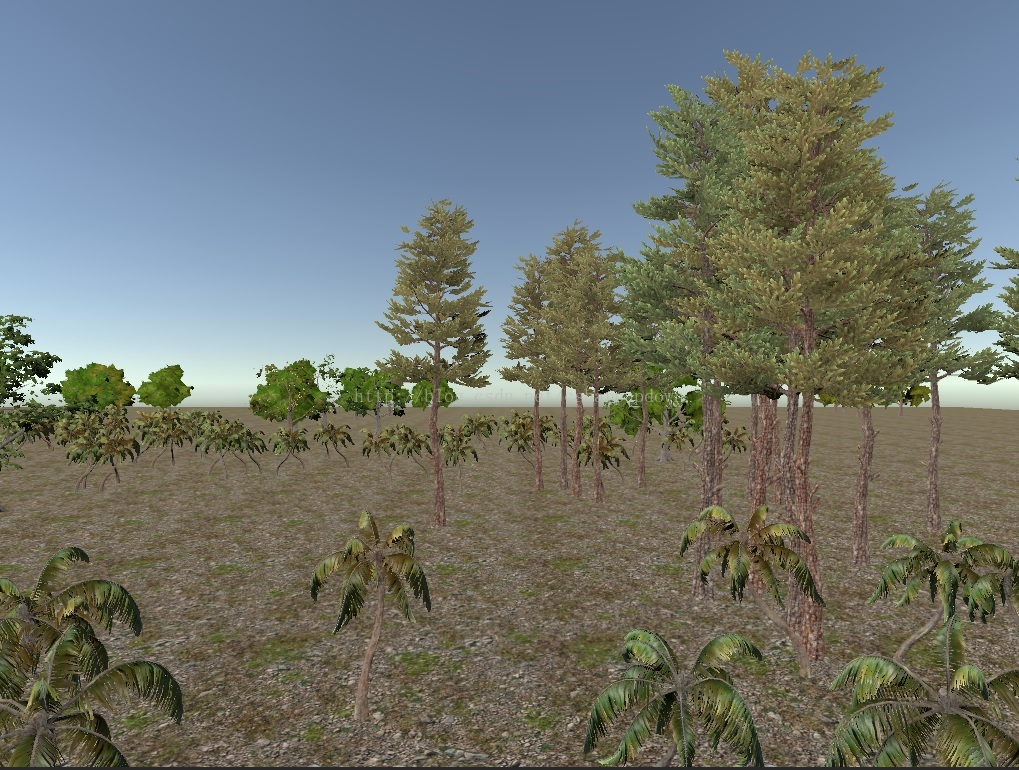

然后发现得到的图片与期望的不一致，下面两幅图片，上面一幅是摄像机实时渲染在屏幕上的效果，下面一幅是截图的表现效果：

发现我们截屏得到的这张图比预期的暗了不少。经过多方面的查找，终于找到原因。

这是因为一个叫Gamma补偿的技术造成的，这里不去详细讨论Gamma的由来，因为我自己也还没很清楚，大致说一下自己的理解。

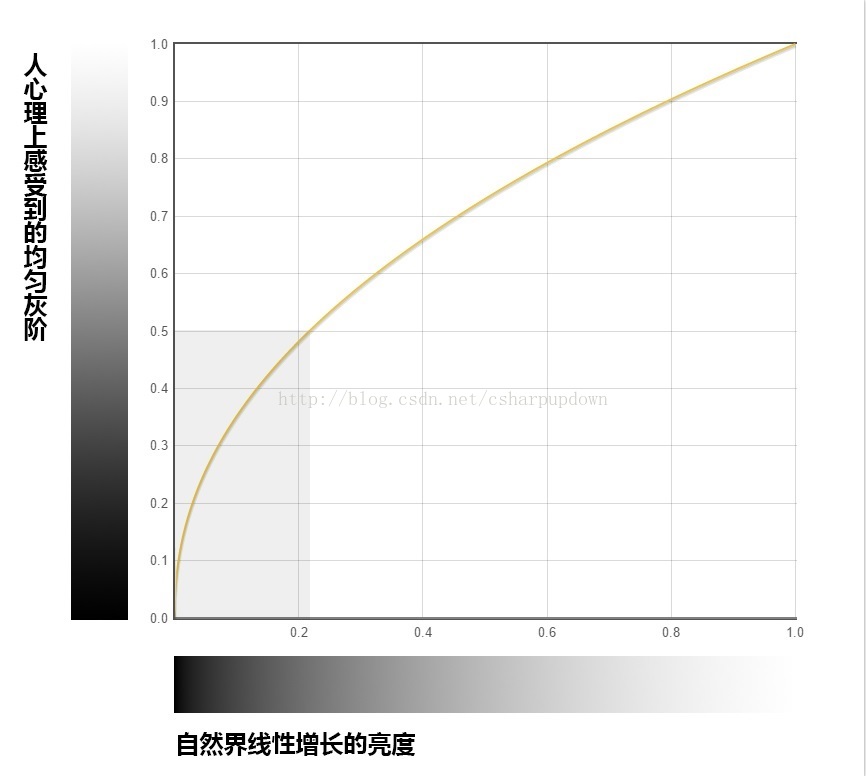

由于人眼对光的亮度感知不是线性的，而是曲线形的，就是说亮度增加1个单位，人眼的感受并不一定增加1个单位。人眼对暗一点的亮度范围感知更灵敏，比如亮度为0，就是黑色的，亮度为10，就是灰色偏暗的，我们能很容易地区分出亮度为0和亮度10这两个点。但是当亮度为256和246时，我们就不会觉得有这么明显了。虽然可能也能感觉到这是两个不同的亮度，但是不觉得有10个单位这么多。人眼的感知曲线大致如下图：

又由于我们计算机保存像素信息，一般是用8bit来保存。那么如何用这么有限的资源去更好的保存亮度信息，即用多一点的空间保存0到0.5区间的亮度，剩余少一点的空间保存0.5到1区间的亮度？这里就用到Gamma了。

我们可以用pow(color,gamma) (gamma一般取值2.2)来存储这些亮度信息。所以Unity里，128点对应的是中间灰度，但是它却是白色像素的反射率的0.21，而不是0.5。

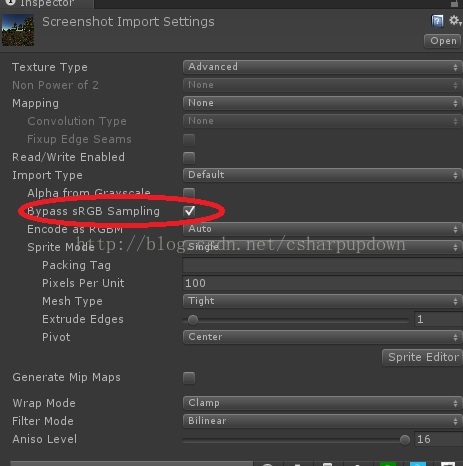

在Unity里，对于图片有一个设置，如下图：

它是开启或关闭是否要做Gamma补偿的。如果勾选上的话，那它用的就是图片的原像素值，而不作任何补偿；如果不勾选的话，那就是需要做Gamma补偿。它的默认值是不勾选的。由于我们在摄像机屏幕截图并保存，然后我们由用它作为某个模型的贴图或者用UI的Image显示的时候，是不需要做Gamma补偿的。但是由于这个选项的默认开启，它做了一次Gamma补偿，其实就相当于多余计算了一遍pow(color,2.2)。这个时候我们就要把它变回来。

抵消Gamma补偿的方法有：如果能设置Bypass sRGB Sampling这个选项为true的话，尽量将其设为true；如果在运行时，不太可能设置这个值的话，就通过shader来计算一下最后的输出。记住，能设置这个选项的话，最好设置这个选项，不行的话才去用shader计算。因为这个Gamma值有可能不是2.2，而是1.8到2.5区间的某个值，所以你敲不定它。shader方式如下，在片段函数里一句代码就能实现：

fixed4 col = tex2D(_MainTex, i.uv);
fixed3 reCol = pow(col.rgb, 1.0 / 2.2);
return fixed4(reCol,col.a);

当然，如果你发现2.2这个值好像没有那么准确的时候，你可以改一下这个值，在1.8至2.5区间内。

当然，出现摄像机截图比预期的要暗这个问题，是在Unity的Player Settings里Color Space设置为Linear Space才会出现的。因为VR需要追求很好的画质，而Linear Space是比较正确的颜色空间。但是出于性能考虑，在手机端用不了Linear Space，所以Unity现在还保留着Gamma Space这个选项。

思绪有点混乱，但是知道了大概了。其实这里还有两个地方没有去说，一个是sRGB是什么东西，还有一个就是gamma其实是有两个的，一个叫Encoding Gamma，它是发生在将原始图片信息编码到存储介质中的，我们上面讨论的也是这个gamma；另一个叫Display Gamma，它是发生在显示器显示这个图片过程中的。详细信息的话，读者可以去百度。
