HFSS19.1将位置和尺寸设置为变量

最近使用HFSS19.1，遇到了长方体的位置不能设为变量问题，低版本的HFSS应该没有这种问题，但是HFSS19.1的那个地方是默认关闭的，我在网上找到了答案，在这里写成一篇文章供自己与大家参考。

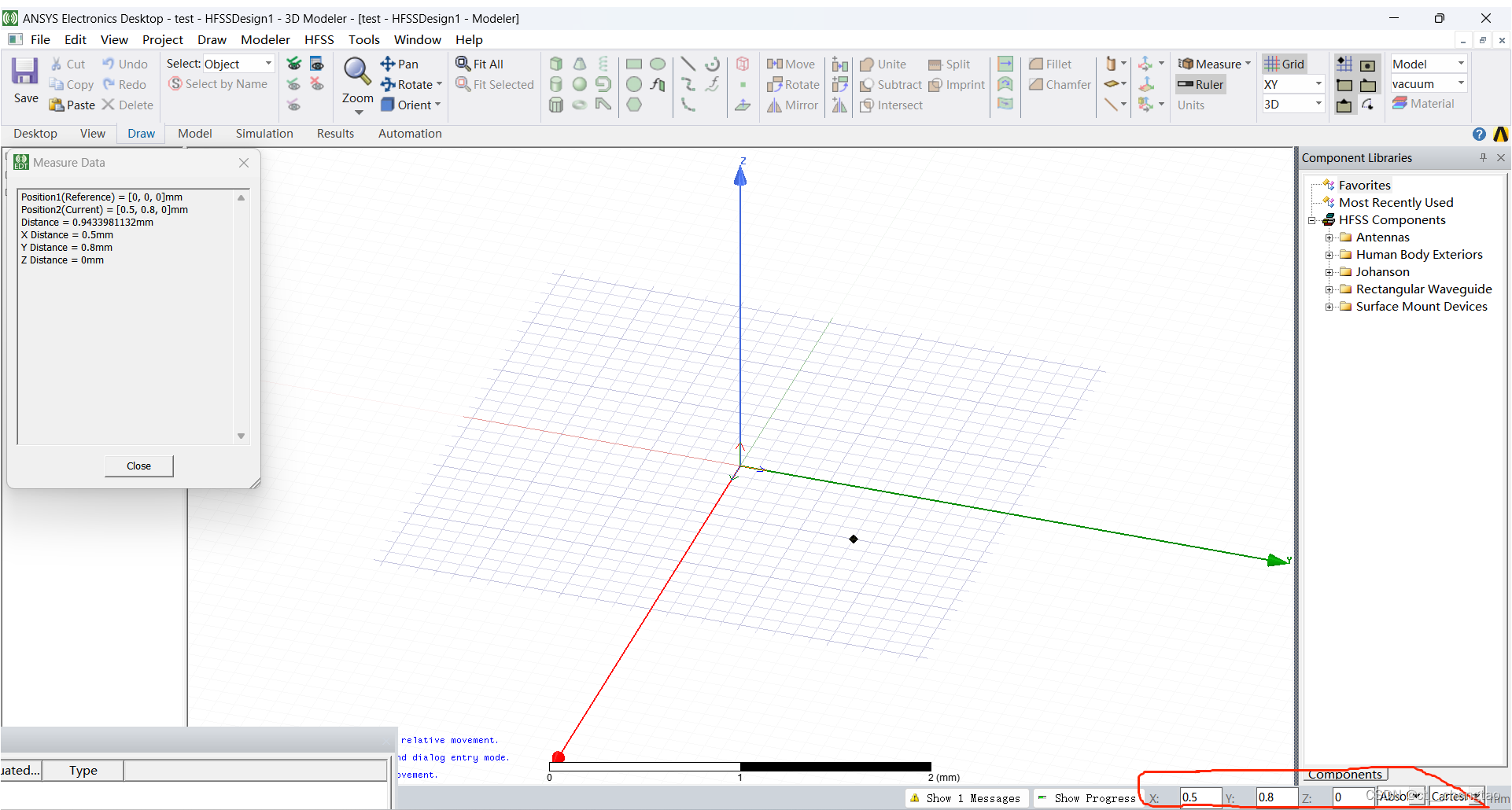

首先，我们draw一个bar时，可以在右下角设置它的位置与大小

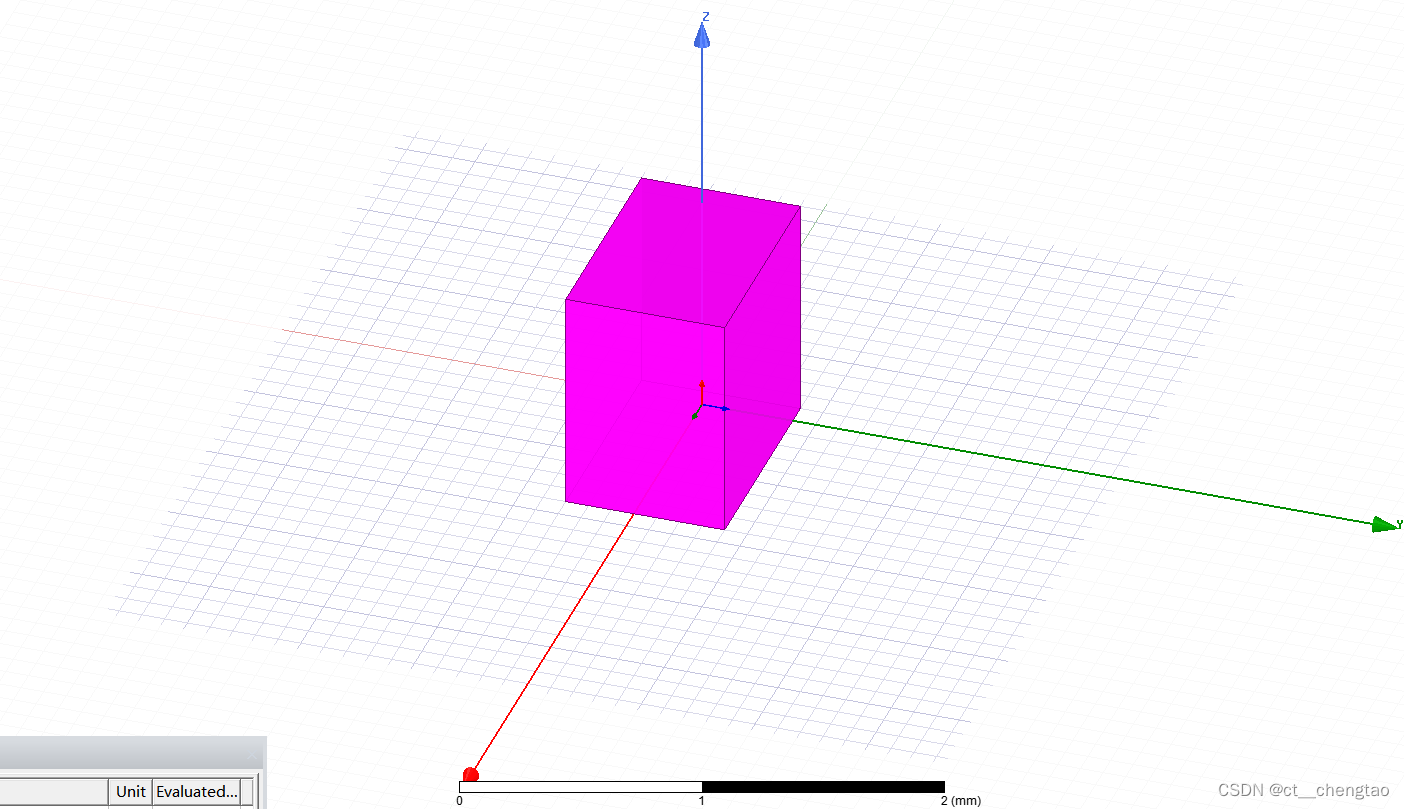

敲回车直接生成了

但是有时我们想要让它的值是一个变量，比如将这个bar的长设为一个变量，然后我们通过改变变量的值改变bar的大小。

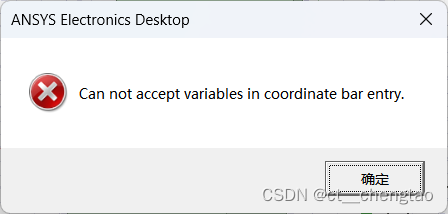

但是如果我们直接在右下角输入变量会报错。

这是因为右下角只能输入具体数值，不能设置变量。

想要在draw的时候设置变量，我们就需要打开Edit Properties of new primitives复选框。

复选框在tools的options里面。

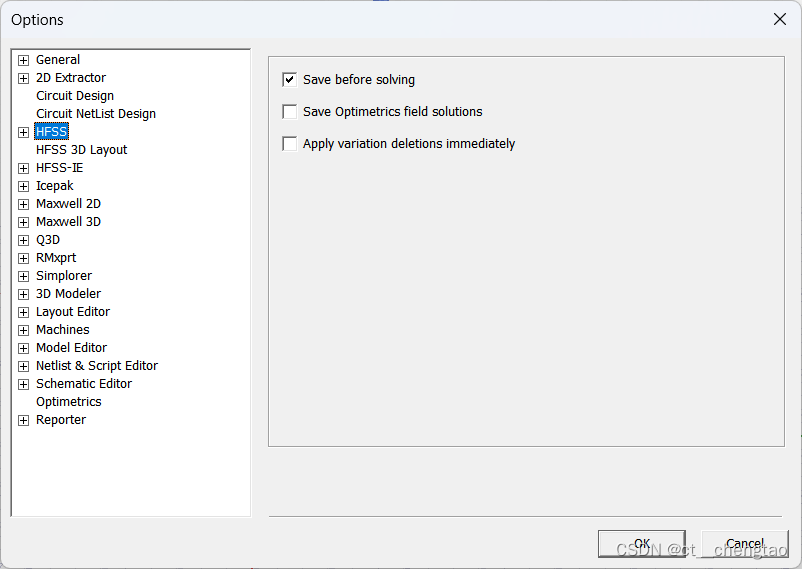

tools->options->general options，打开如下窗口

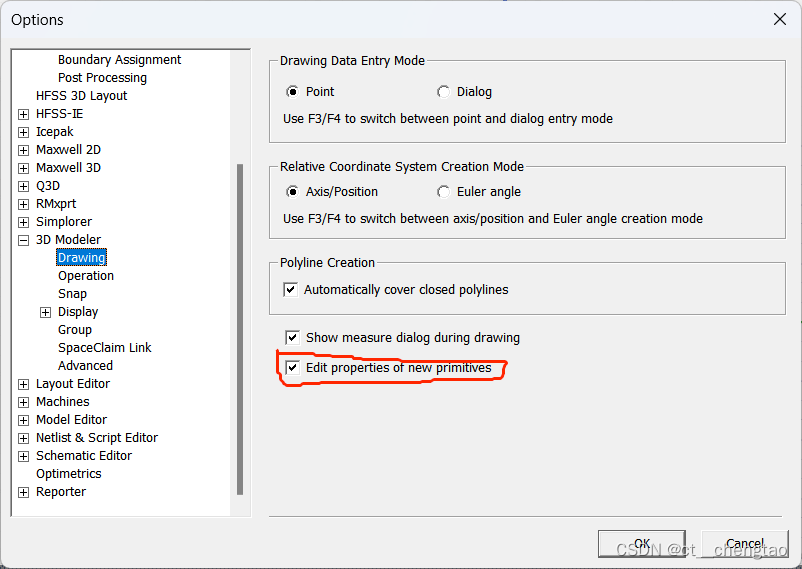

我们用的是hfss，一般我们我们会在hfss这一项里面找，但实际上Edit Properties of new primitives复选框并不在hfss里面，而是在3D Modeler里面。如图

还有一件事，就是如果发现有什么要用到的窗口没有打开，可以在view中打开，比如project manager等。

感谢阅读我的文章，希望有所帮助。
