【sketchup 2021】草图大师的基础使用【矩形与橡皮擦、直线与圆、手绘线与多边形、圆形与扇形、推拉工具】

最新推荐文章于 2024-10-14 14:58:00 发布
最新推荐文章于 2024-10-14 14:58:00 发布
阅读量3.3k 收藏 11
点赞数 3
分类专栏： 草图大师2021【sketchup 2021】 文章标签： sketchup的基础使用 sketchup 推拉工具
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cuichongxin/article/details/123925729
版权

文章目录

矩形与橡皮擦

矩形普通使用

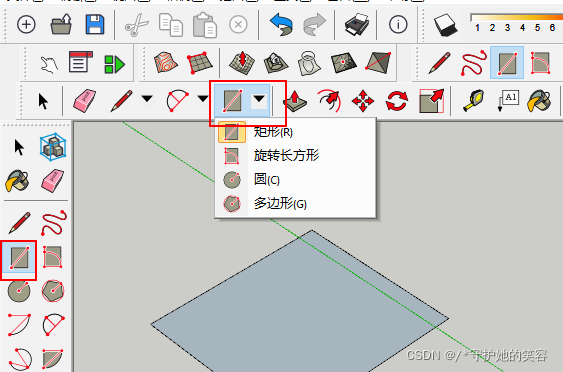

  • 工具就是如下，也可以选择其他几个哈，如下图
    在这里插入图片描述

  • 直接拉下面会有尺寸，松手即可
    在这里插入图片描述

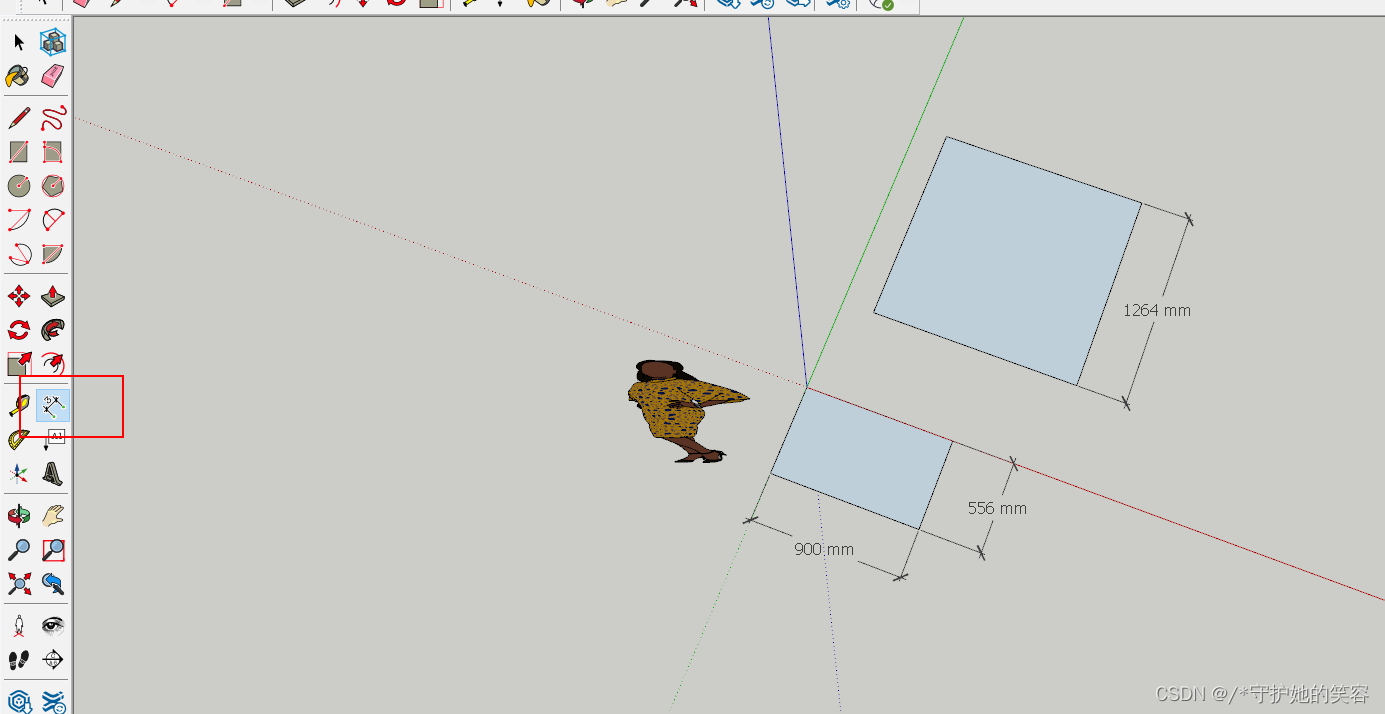

    如我创建了几个，尺寸是我量的哈，默认是灭有的
    在这里插入图片描述

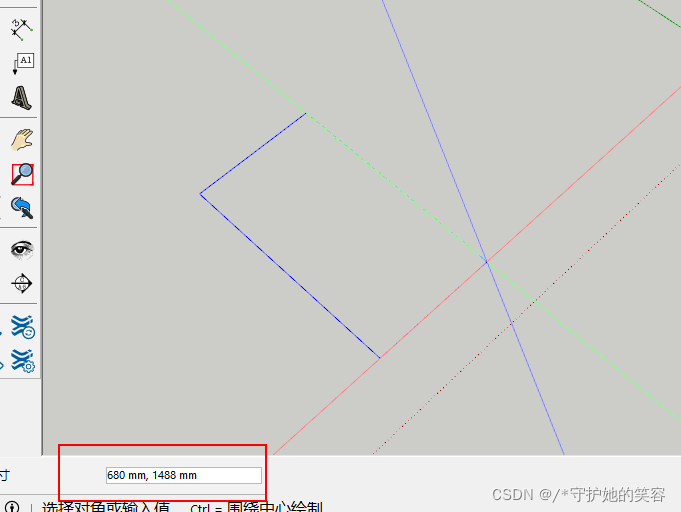

  • 指定尺寸创建【系统默认单位】
    鼠标拉的时候不要松手，然后直接输入尺寸然后回车，格式为 00,00分别为长宽尺寸，中间逗号隔开【要确保是英文输入模式下哈】

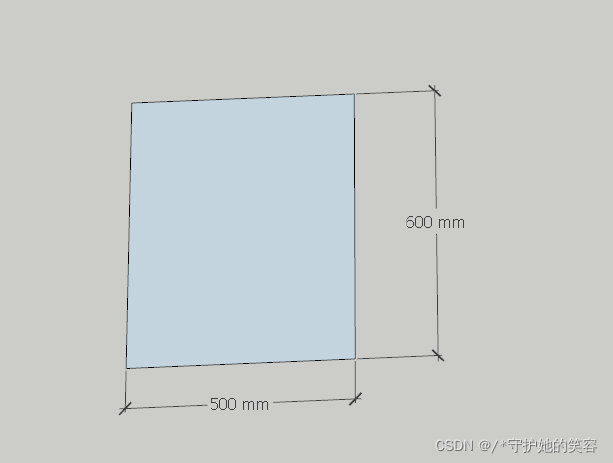

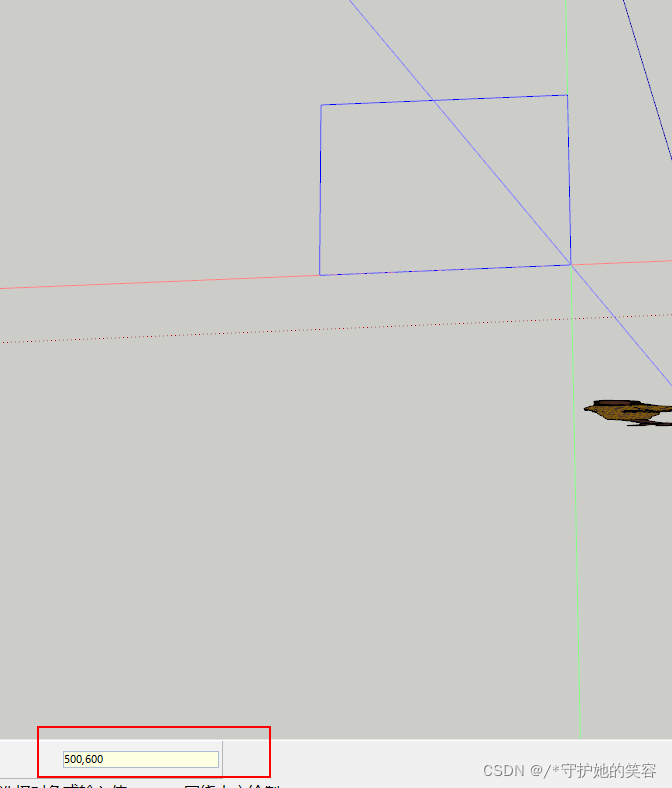

    如我创建一个 500x600的矩形
    在这里插入图片描述
    创建好以后量尺确认
    在这里插入图片描述

  • 指定单位创建哈

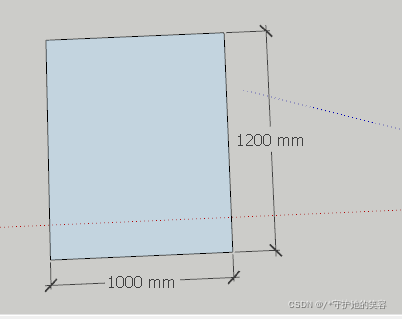

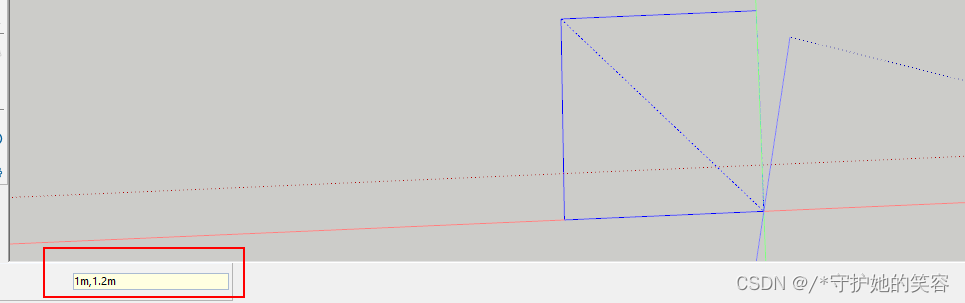

    如，我创建一个1x1.2m的矩形
    在这里插入图片描述
    量尺确认
    在这里插入图片描述

矩形进阶使用【画立面和分割面】

  • 前面我画的呢是地面的图
    在这里插入图片描述
  • 现在我画个空中的【立面】

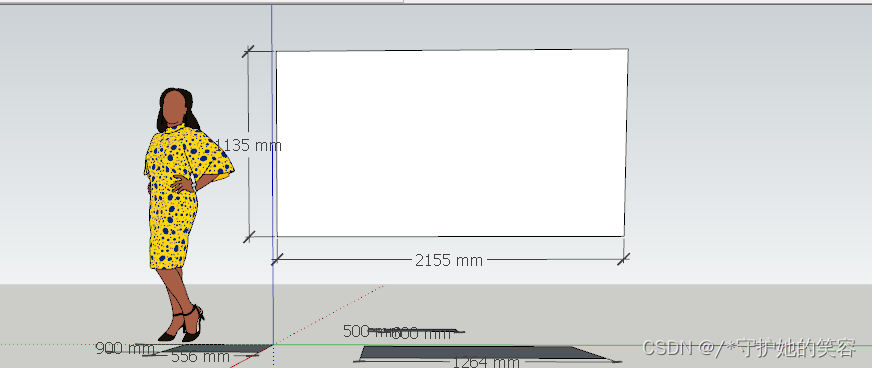

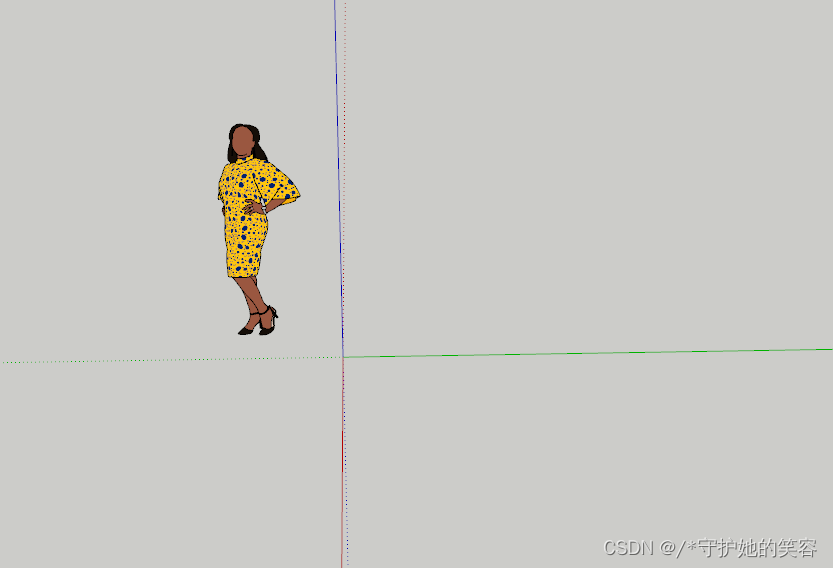

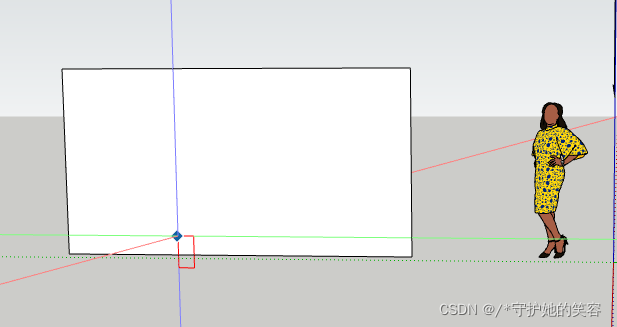

    其实有人为参考的，我们就可以直观的感受到空间感，如我现在画一个和人一样的“站起来的” 立面矩形
    在这里插入图片描述

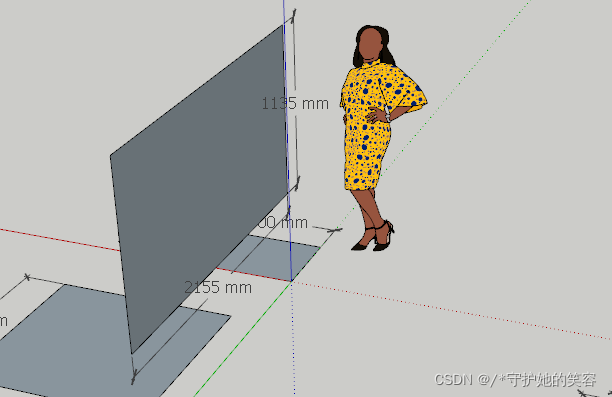

    换个角度可以看到这是飘空中的
    在这里插入图片描述
  • 现在画个分割的
    后期室内设计中的墙上画门和窗就是这种方式了
    先把之前画的全删了【删除是delete啊】
    在这里插入图片描述
    然后创建一个矩形【一面墙】
    在这里插入图片描述

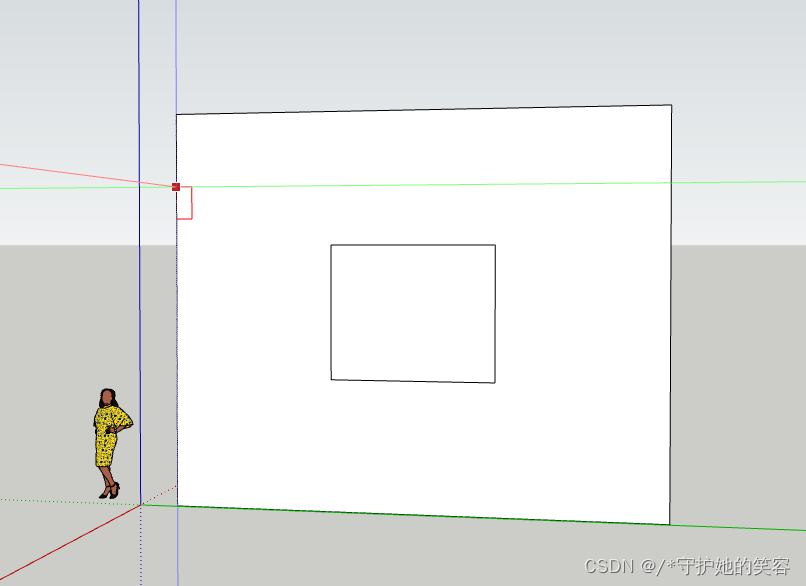

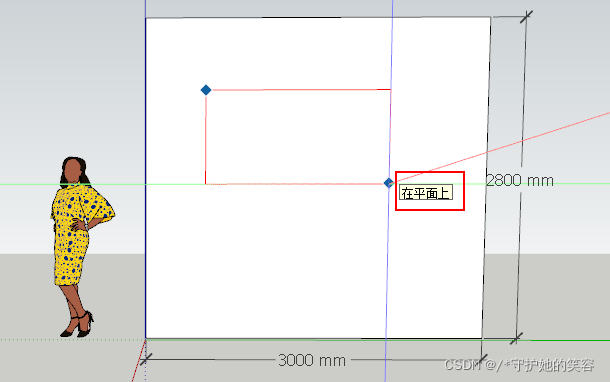

    矩形中画矩形，画的时候可以看到起点和终点都有一个 在平面上

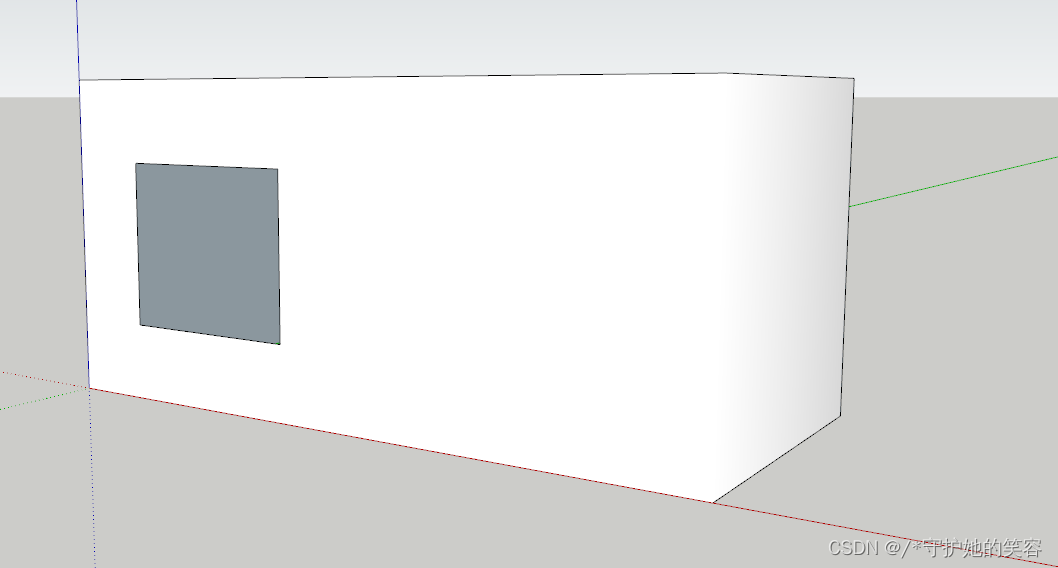

    在这里插入图片描述
    画好以后，我们选择的时候，可以看到这2个是独立的，选择里面的矩形并不会选择到外面的矩形【这才是正确的，如果选择一个，2个都被选中了，就是没画对哈】

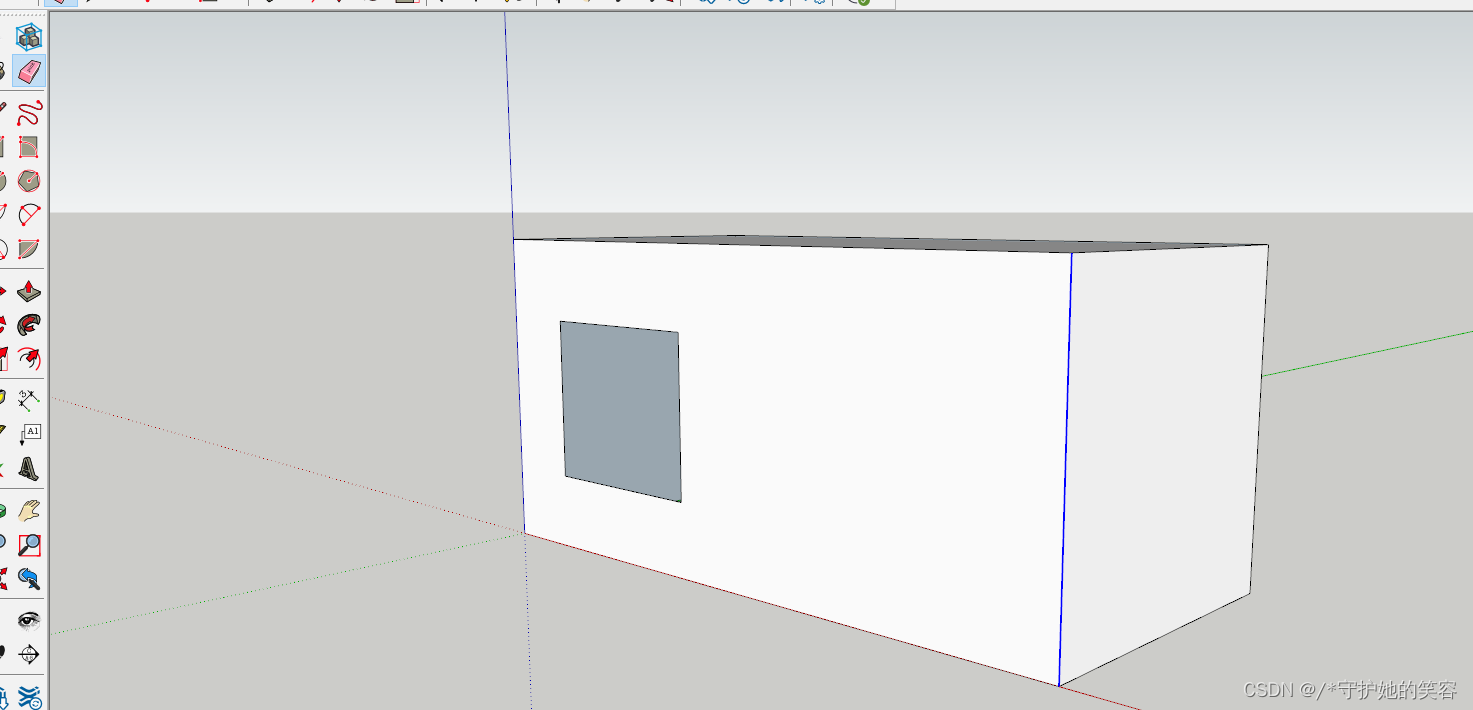

    在这里插入图片描述

擦除

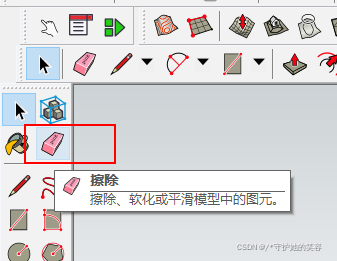

工具图标
在这里插入图片描述

连续擦除

  • 所谓连续擦除就是，选中擦除，按住鼠标左键不放，所经过的地方，都会变蓝色【表示被选中】，然后松手，选中的就被删除了
  • 如：我连续选中了下面的内容
    在这里插入图片描述
    松手后这些就被删了
    在这里插入图片描述
选中后不想删除了。。。

前面我说过，凡是选中的都会变蓝色，松手后就会被删除了，如果我们选中了但又不想删除，此时直接按esc即可取消删除
。。其实删除后撤销一样的效果，只是这是删除的技巧而已。

隐藏/显示边线

  • 选中擦除，按住shift此时只能选中边线，面并不会被选中。
    松手以后就可以看到边线已经没了。。。
    在这里插入图片描述

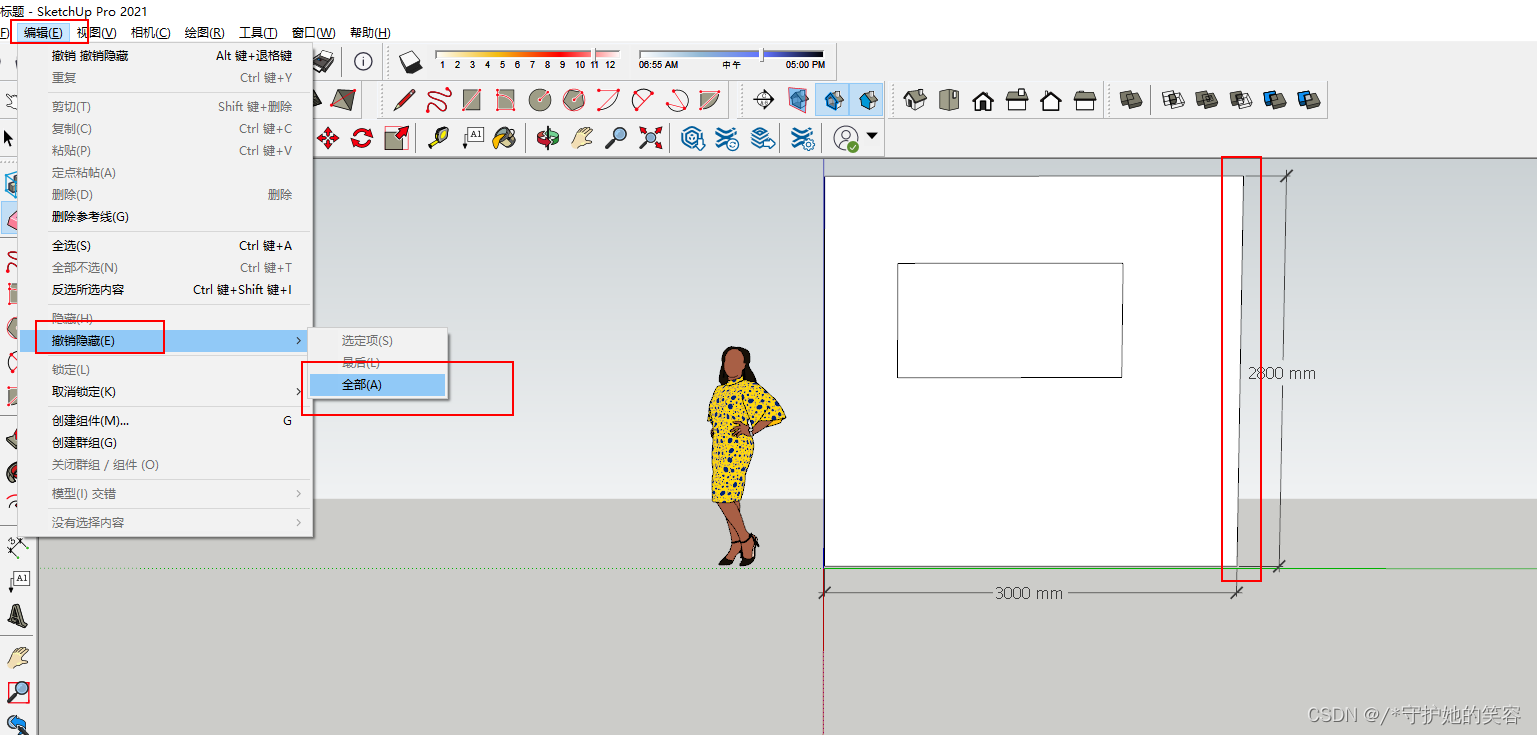

  • 显示边线
    编辑-撤销隐藏-全部
    然后边线就全部显示出来了
    在这里插入图片描述

柔化边线/取消柔化

  • 选中擦除工具，按住ctrl选中边线即可，如下图，选中会变蓝的。
    在这里插入图片描述
    擦除以后呢
    就变成这样了，能看出效果不？ 是不是有类似渐变的效果了
    在这里插入图片描述

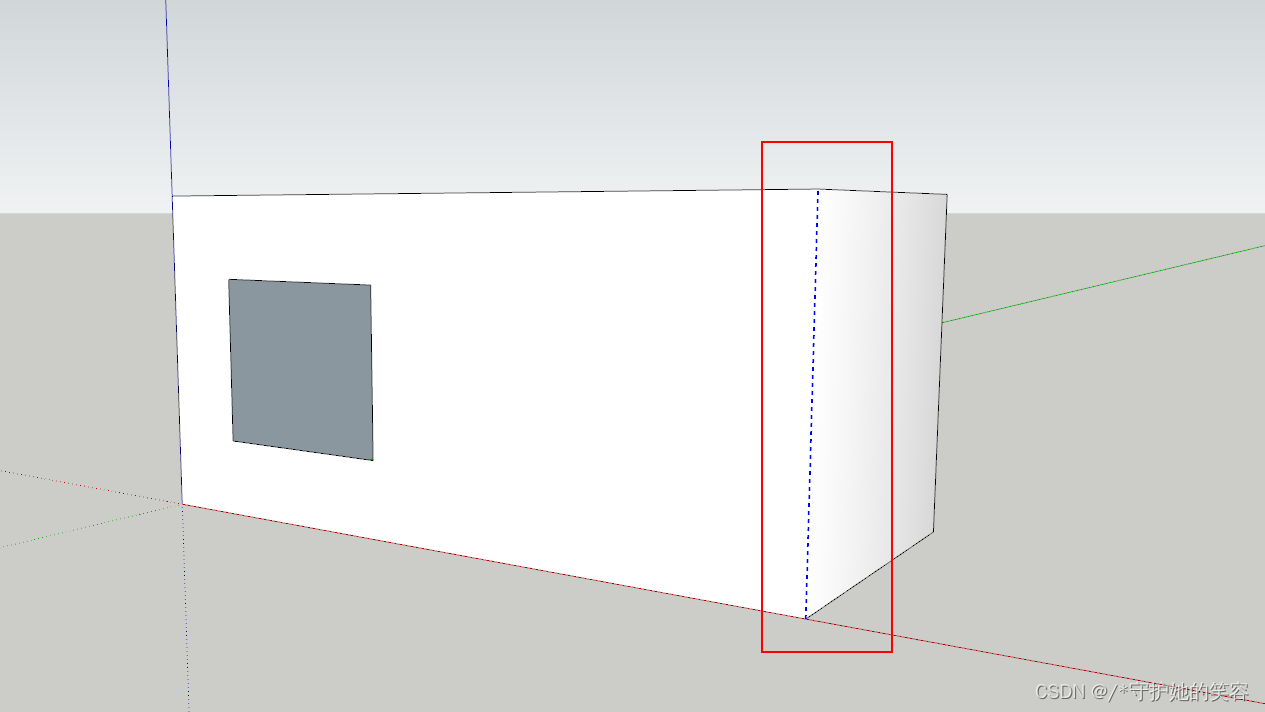

  • 取消柔化
    选择擦粗，按住shift+ctrl 即可【选中会有一条虚线】
    在这里插入图片描述
    我取消刚才的后，一切又恢复了
    在这里插入图片描述

另一种擦除：删除

  • 我们结合最开始说的多选和减选，然后 按delete删除，也擦除效果一样，后面可能使用这种删除的几率更多。。。

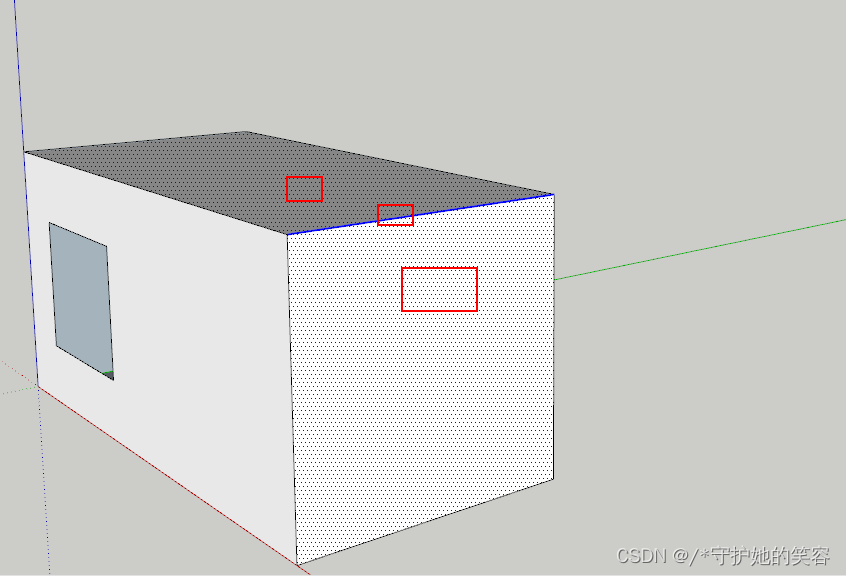

  • 如，我按住shift选中这3个地方
    在这里插入图片描述
    直接delete删除后就如下了。
    在这里插入图片描述

直线与圆

直线工具

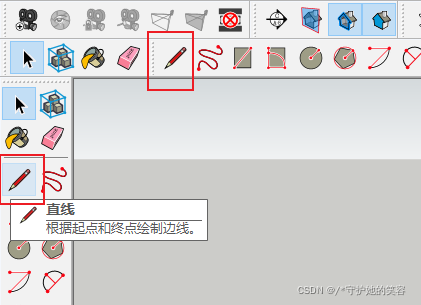

  • 直线是这个图标
    在这里插入图片描述

鼠标绘制

默认绘制和结束绘线
  • 其实鼠标绘制呢比较简单了，点击工具以后，输入起点和终点即可，唯一有需要注意的就是结束吧，因为默认是连续绘制的，所以并不会自动结束。
    画线左下角有尺寸的哈，是实施动态更新的
    在这里插入图片描述

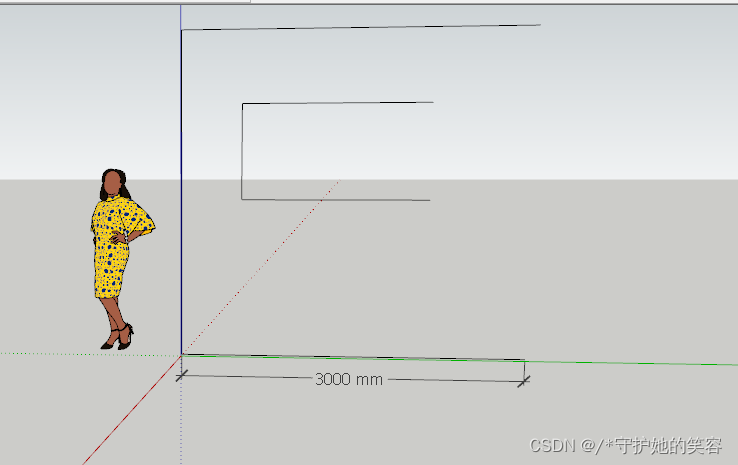

  • 结束方式
    • 1、绘制完毕以后按空格结束【这样工具没了，会切换到选择工具】
    • 2、绘制完毕以后按esc结束【绘线结束，工具还保留】
      在这里插入图片描述

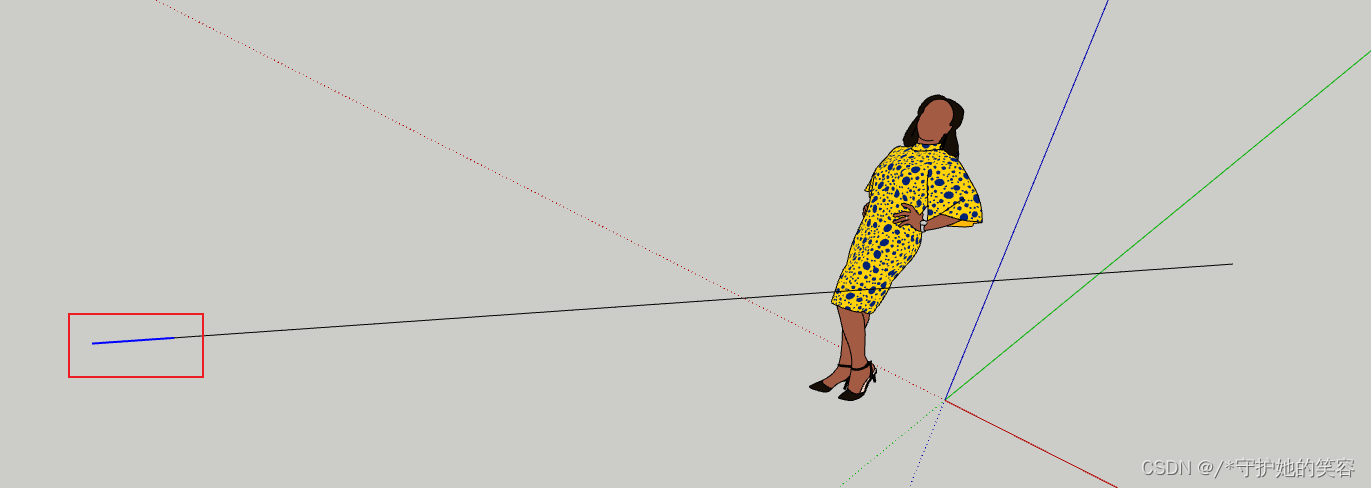

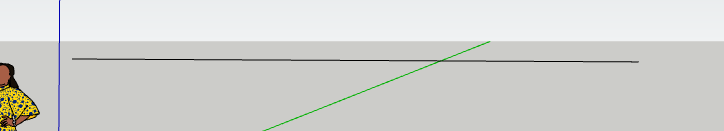

绘制和红轴【x轴】平行的线

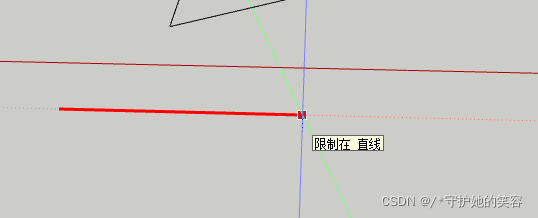

鼠标点击开始绘线以后，按键盘→键就会绘制和红轴平行的线了【此时会加粗为红色】
在这里插入图片描述
松开鼠标左键以后呢，绘制完毕

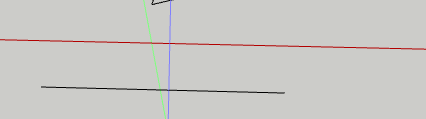

在这里插入图片描述

绘制和绿轴【Y轴】平行的线

鼠标点击开始绘线以后，按键盘→键就会绘制和绿轴平行的线了【此时会加粗为绿色】

在这里插入图片描述
松开鼠标左键以后呢，绘制完毕
在这里插入图片描述

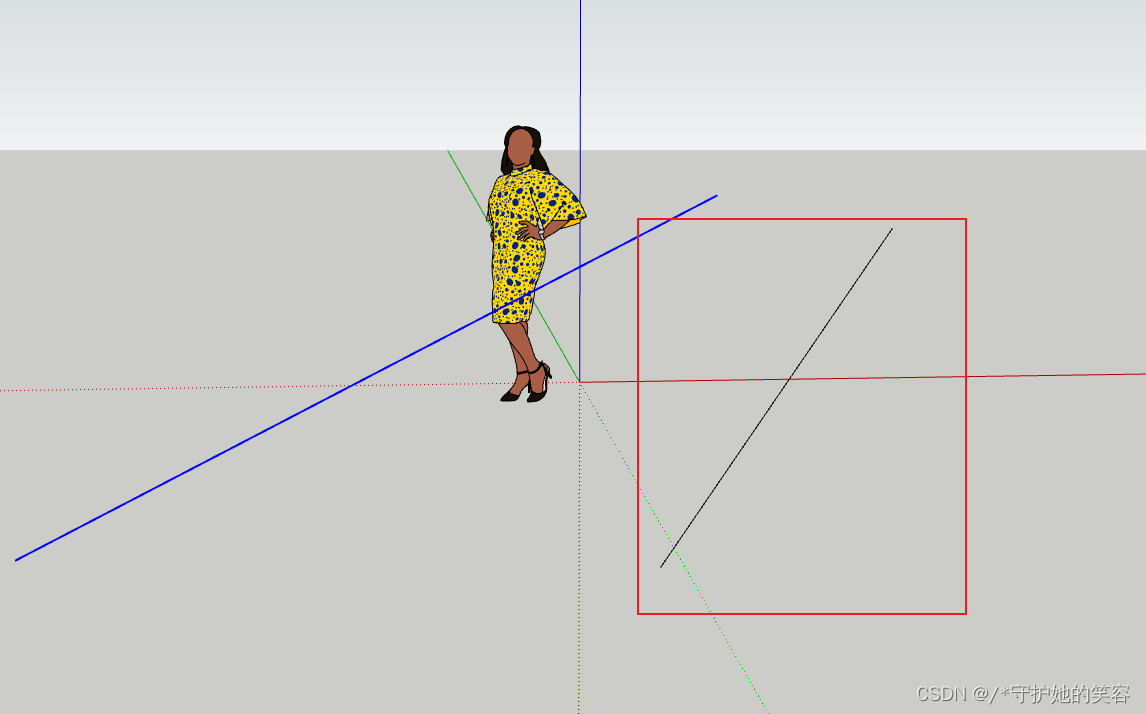

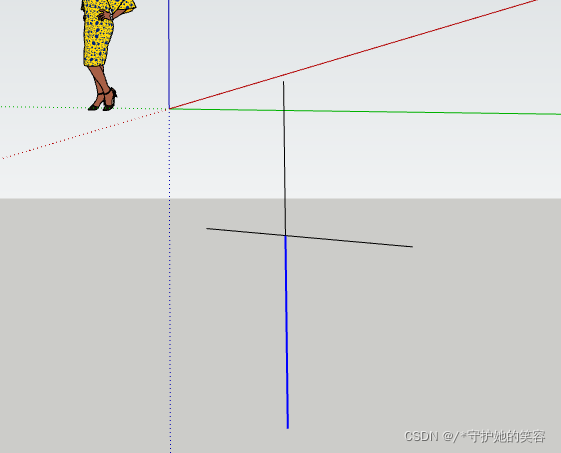

绘制和紫轴【Z轴】平行的线

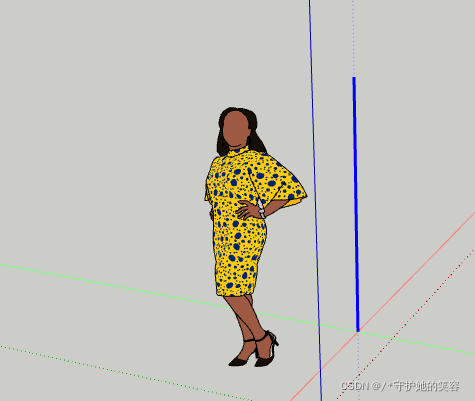

鼠标点击开始绘线以后，按键盘↑键就会绘制和紫轴平行的线了【此时会加粗为紫色】
在这里插入图片描述

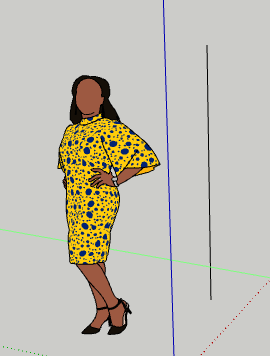

松开鼠标左键以后呢，绘制完毕
在这里插入图片描述

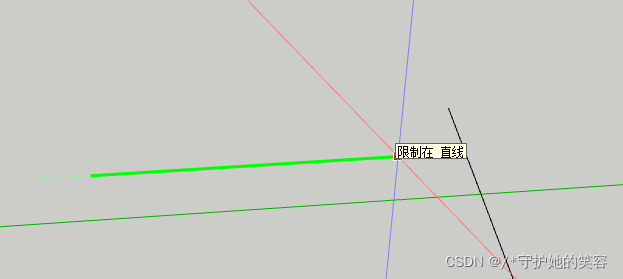

绘制延长线和与斜线平行的线

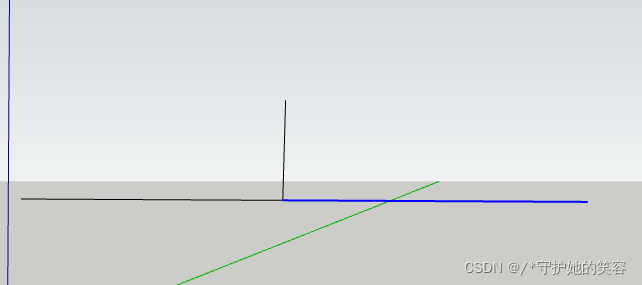

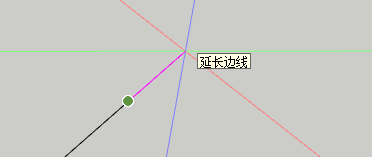

  • 假如我们现在想延长之前已经画好了的线，那么在线的端口处按鼠标左键以后再按住shift拉动鼠标即可
    在这里插入图片描述

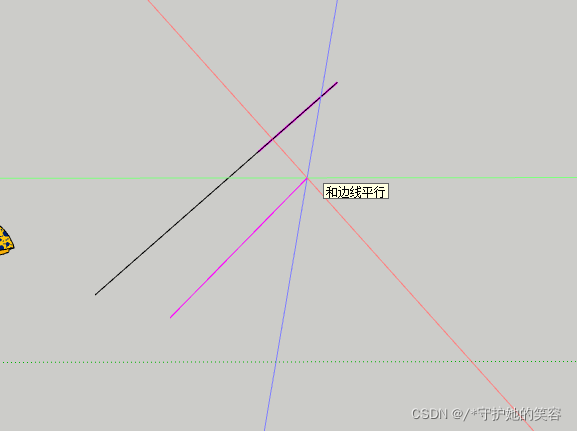

    然后想随即画另外一根和上一条线平行的线，再按住shift直接拉就行了【此时是粉丝的线哈】
    在这里插入图片描述
绘线总结
  • 上面几种颜色我们知道是xyz轴和延迟线的颜色了，同理，后面我们绘线的时候出现相应的颜色也代表和对应轴平行，不一定费要按方向键才可以的哈。
  • 上面已经说了各种颜色的意思，手绘线和多边形呢更多可以用来分割面，那么我们绘线的时候可以按住shift，这样画出来的线可以保证是一条平行的直线。。。 这个技巧蛮有用的哦，get下。
绘制封闭空间

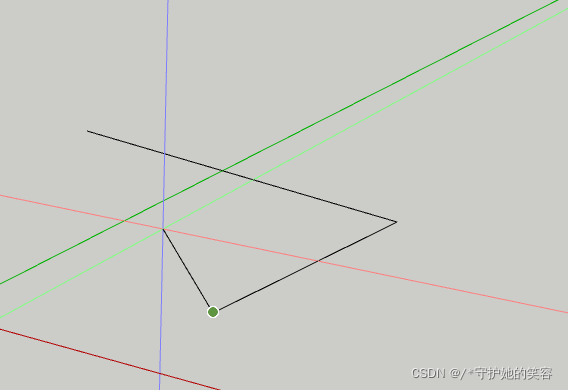

几个点首位相连即为封闭空间了【推拉必须是封闭空间的】
在这里插入图片描述

参数绘制

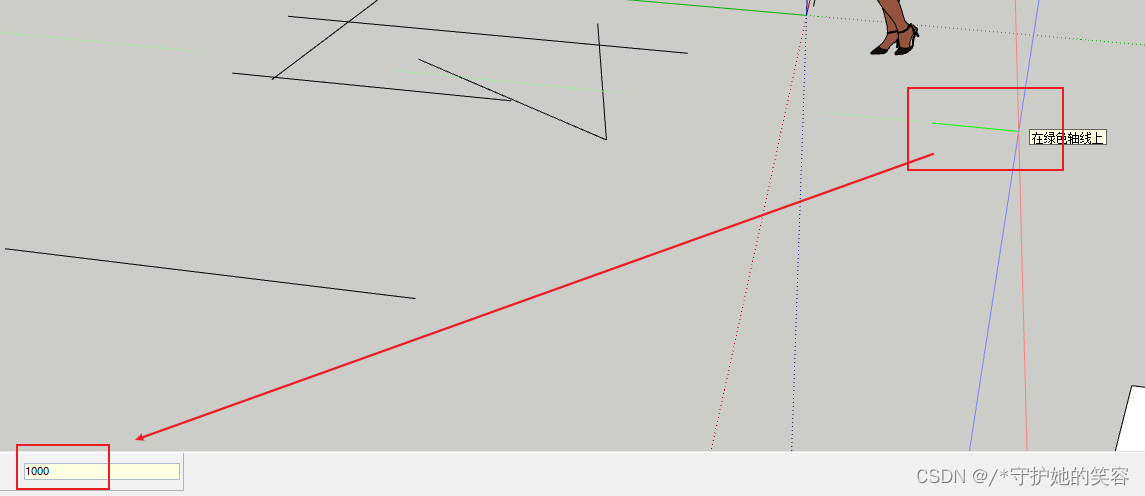

  • 拉线的时候直接输入需要绘制的数值回车即可【左下角有提示的】
    不指定单位呢，是默认的单位【也可以指定单位的，如1m】
    在这里插入图片描述
    在这里插入图片描述

坐标绘线

绝对坐标

  • [x,y,z]【括号和符号必须是英文的，xyz分别为准确数值】

  • 使用，先拉线，然后直接输入 []在输入值回车即可
    在这里插入图片描述
    这样就会出现一条对应的直线了
    在这里插入图片描述

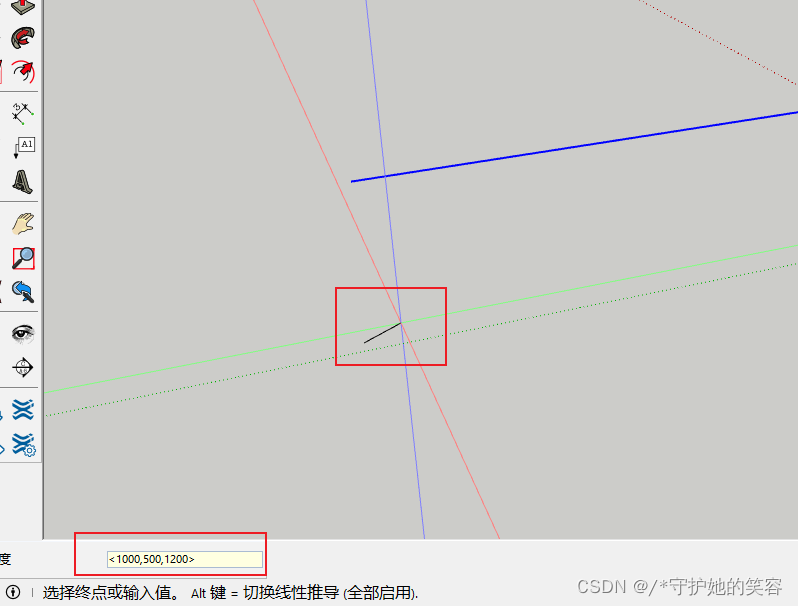

相对坐标
  • <x,y,z>【括号和符号必须是英文的，xyz分别为准确数值】
    相对坐标就是会往数值中间靠拢输入的值【不懂的可以百度详细了解啥是相对坐标哈】
    • 使用，先拉线，然后直接输入 <>在输入值回车即可
      在这里插入图片描述
      这样就会出现一条对应的直线了
      在这里插入图片描述

分割

分割线条

  • 就是将线条一分为二的作用。。。

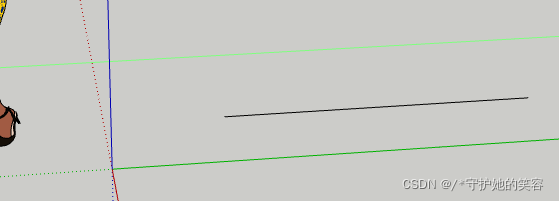

  • 如，我先画一条直线
    在这里插入图片描述
    现在新画一条线用来分隔这条线，鼠标放线上的时候会提示 在边线上
    在这里插入图片描述
    此时在画线呢，就是分割线了

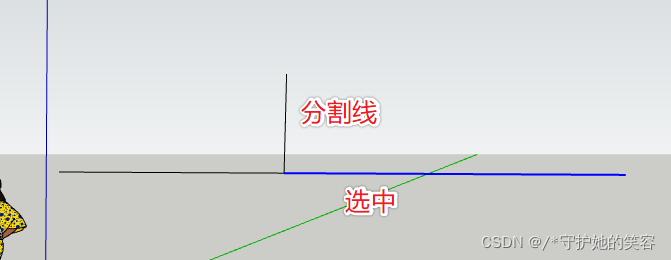

    然后我们选中呢，可以看到只能选中分割线的一边
    在这里插入图片描述

  • 同理
    鼠标放在线的中间位置，会提示 中点
    在这里插入图片描述
    此时在画线呢，就是将这条线平分为2了
    在这里插入图片描述

  • 同理，如果画一条 交叉线 虽然是在一个平面，但依然会被分为4段
    在这里插入图片描述

平分线

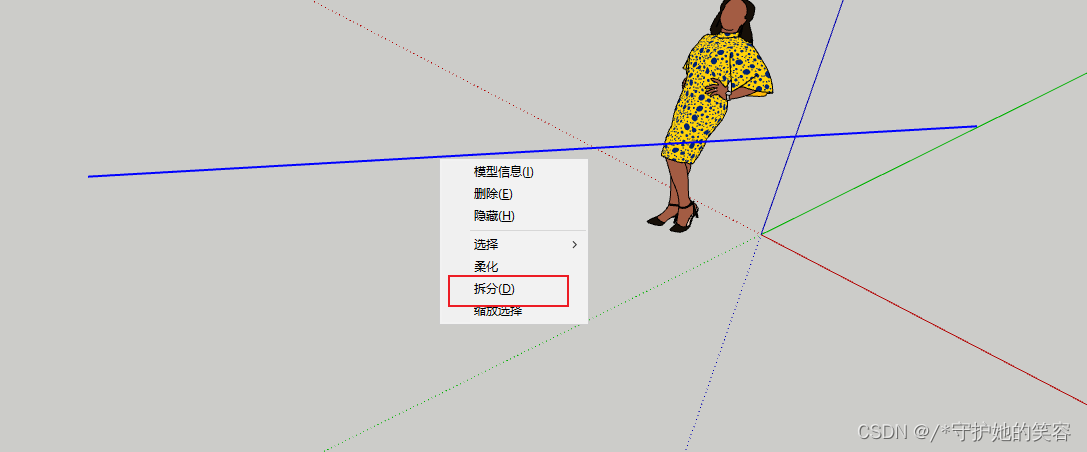

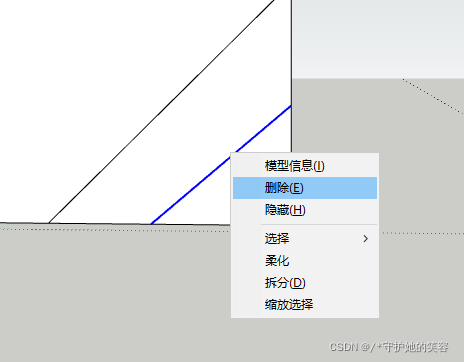

  • 先选择一条线【变蓝色】，然后右键-拆分
    在这里插入图片描述

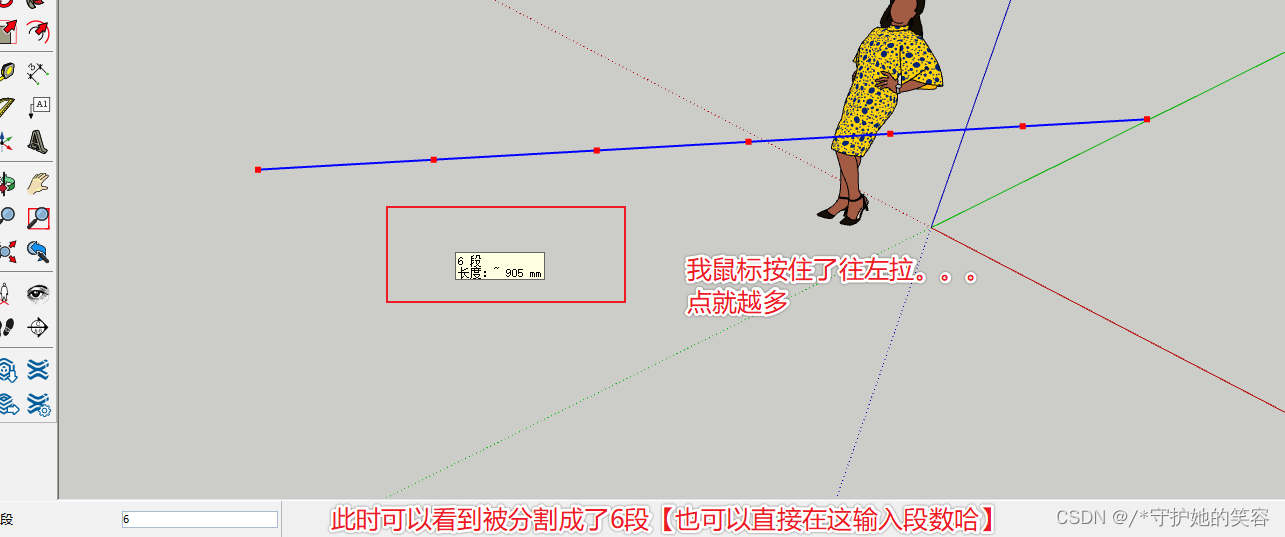

  • 此时呢会出现好几个点，也就是分割段了，然后有2种方式确定分割为多少段
    • 1、按住鼠标左键往左移动，分段越多，反之越少 【此时左下角会显示被分割为几段了】
    • 2、左下角直接输入需要被分割的段数
      在这里插入图片描述
      虽然被分割为6段了，但就这么是看不出来的哈，如我选择一处，可以看到只能选中一点点，实际上就是其中一段了
      在这里插入图片描述
分割面
  • 原理上面我说过了，我这就不说了
  • 如，我现在画了一个矩形
    在这里插入图片描述

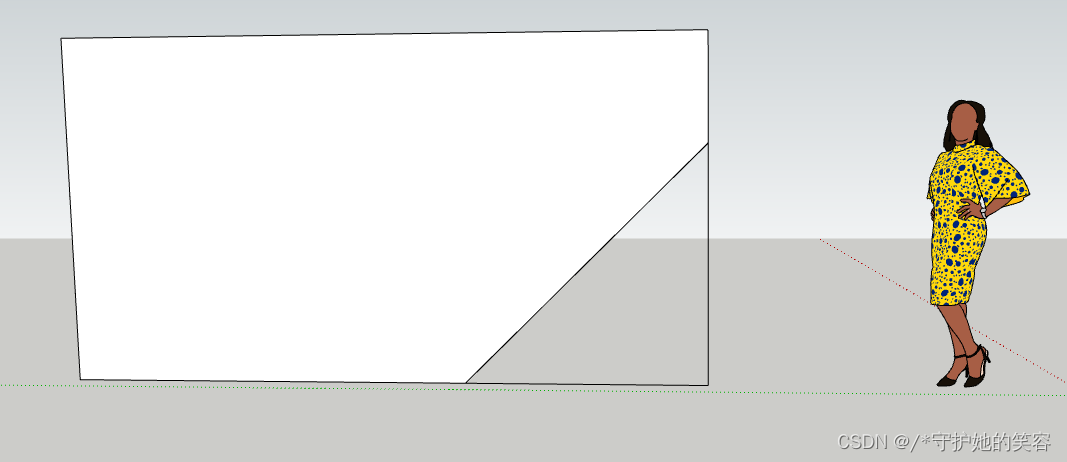

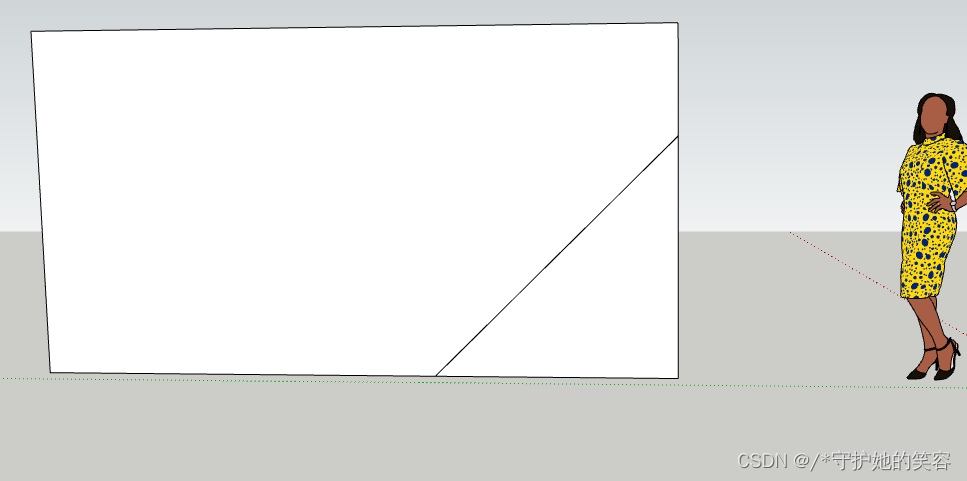

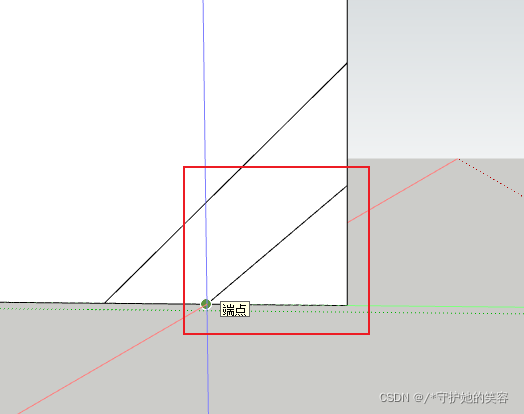

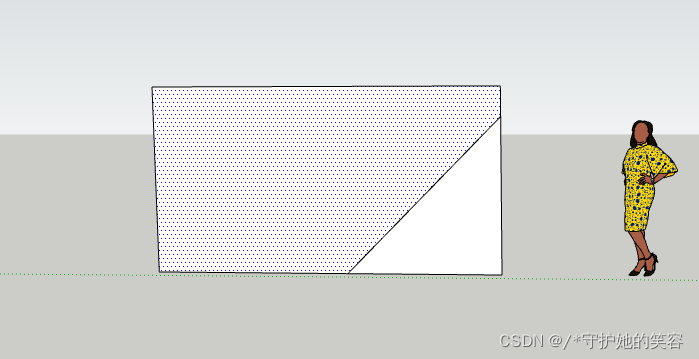

    现在我画一条很普通的线【必须是从线开始到另一个线上哈】，也就成了 分割线。 。。 选中后只能选到一边哈
    在这里插入图片描述

修补功能

  • 如，现在这个矩形有个洞，那么我们就可以用直线工具修补上
    在这里插入图片描述
  • 修补呢其实就是绘一条 线到线的直线就会自动补上了。。。
    在这里插入图片描述
    然后删掉这条线就好了
    在这里插入图片描述
    修补完毕以后就是下面这样了
    在这里插入图片描述

圆

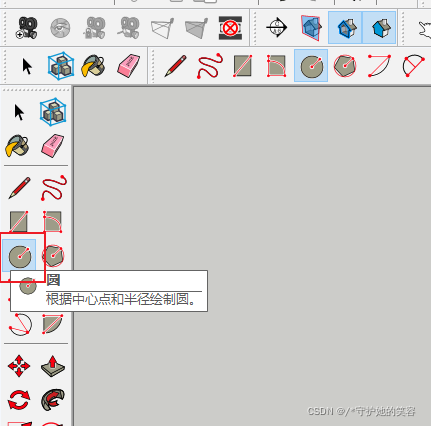

工具图标如下
在这里插入图片描述

普通圆

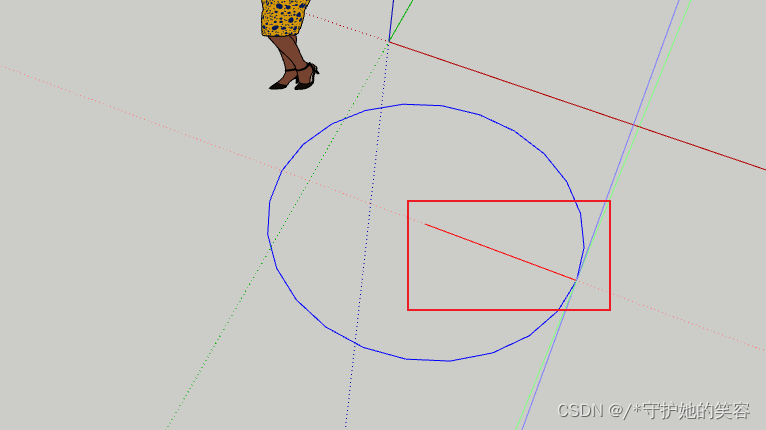

  • 我们拉圆的时候，是以鼠标起点为圆的起点然后向外面扩大的

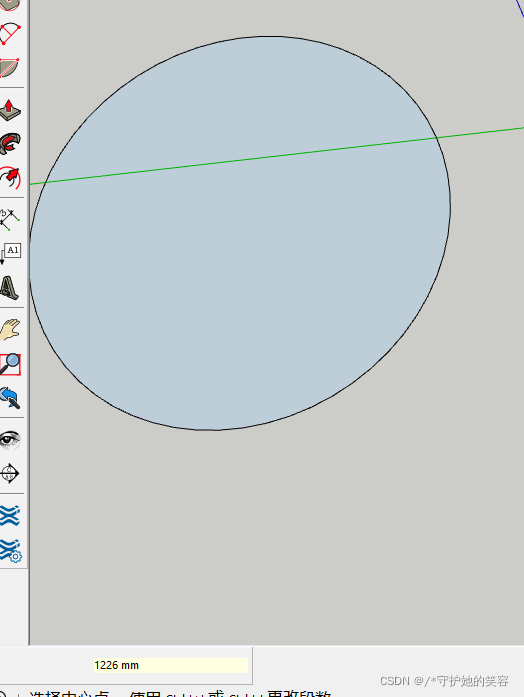

    如下，看的出来吧，红线就是圆的半径【左下角显示的是圆的半径数值】
    在这里插入图片描述

数值圆

  • 外面绘制圆的时候直接输入数值即可【输入的是半径哈】
    和之前的一样，如果不输入单位，使用默认单位，也可以指定单位，如1m
    如下，我画一个1.5米半径的圆
    在这里插入图片描述

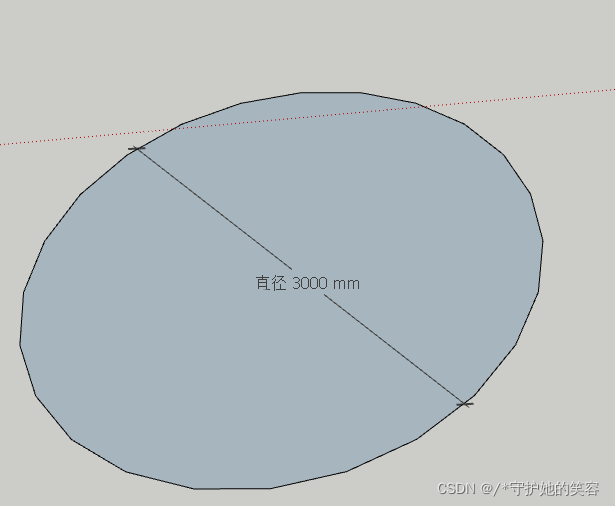

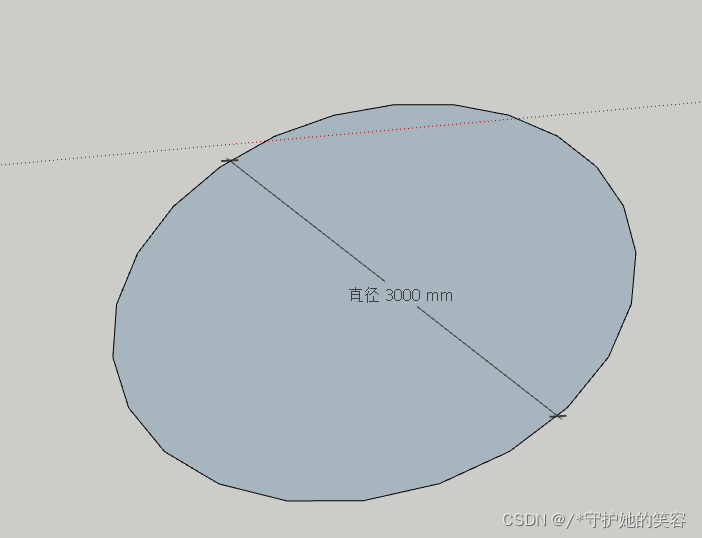

    测量
    在这里插入图片描述

分段圆【让圆更圆】【后期修改圆的大小】

  • 默认情况应该看到了，画的圆并不是圆的，而是一段一段组成的。
    如下
    在这里插入图片描述

  • 圆默认的段是24段，我们点击圆的线以后在右边可以看到【修改大小也在这】
    在这里插入图片描述

  • 让已经创建的圆变得更远的方法
    点击圆的线，在右边修改其 段的值即可【越大越圆润】
    如，我修改为60【最大建议64，超过64效果不明显，但会明显增加机算负荷】，可以看到已经变得圆润了
    在这里插入图片描述

  • 创建圆的时候让圆变得圆润

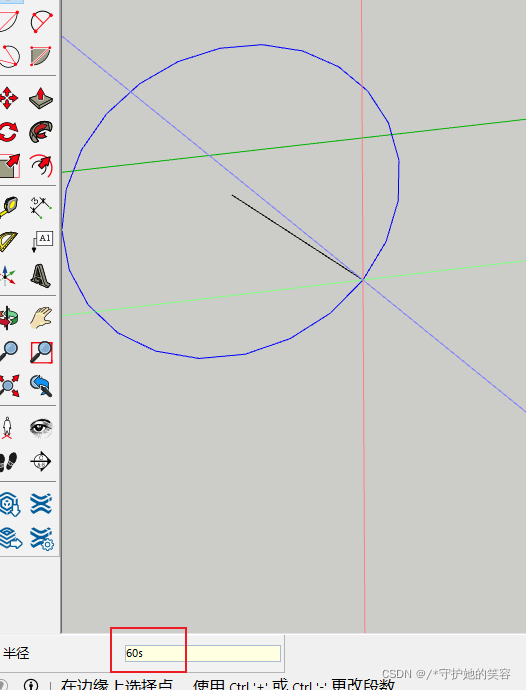

    拉圆的时候输入值s【这个值是圆的段值，而非半径哈】
    在这里插入图片描述

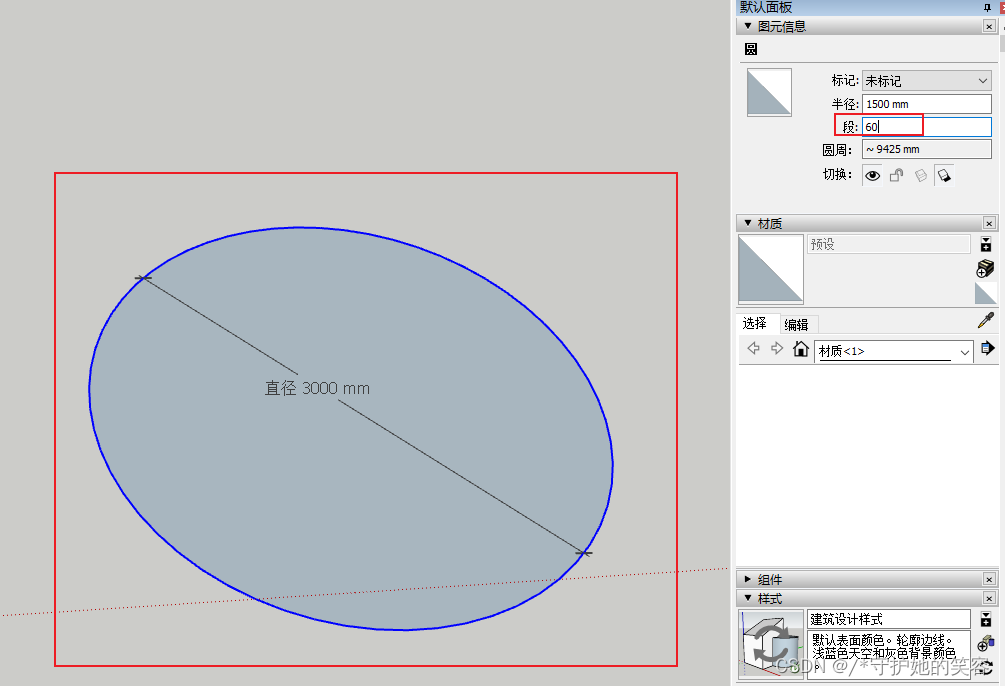

    如我定义的是60段，可以看到松开鼠标以后圆就已经圆润了，然后下面显示的就是圆的直径了
    在这里插入图片描述

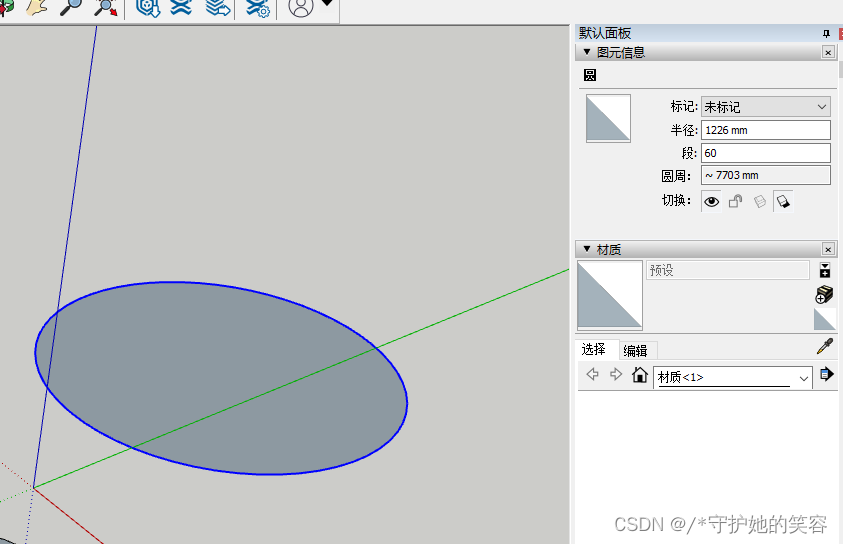

    点击圆的线，看右边信息，验证上面说的内容。
    在这里插入图片描述

手绘线与多边形

手绘线的使用和手绘闭合空间

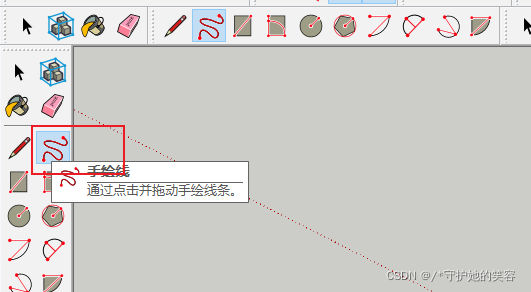

  • 手绘线图标是这个
    在这里插入图片描述

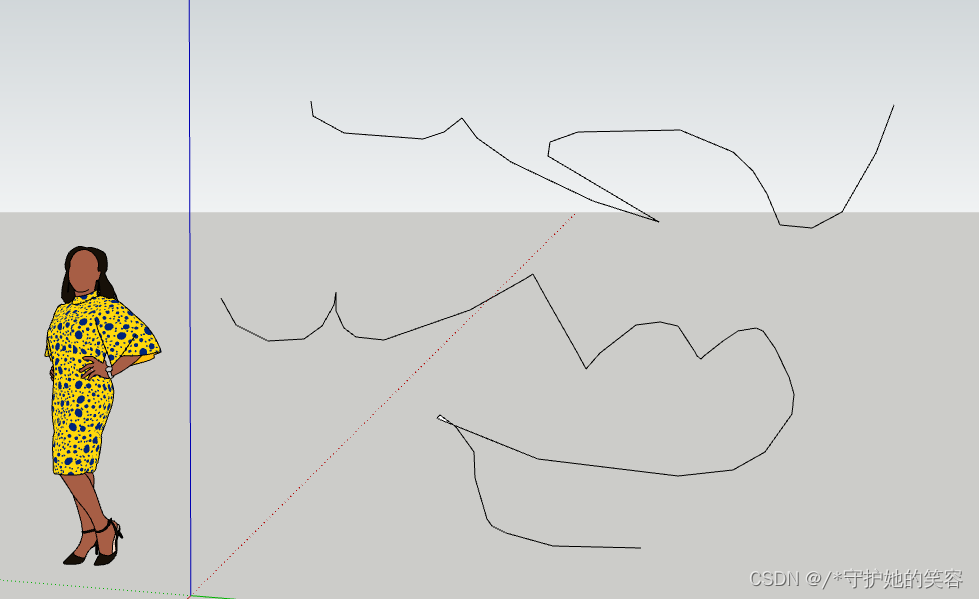

  • 这个没啥好说的，就是自由绘线嘛。。。
    按住鼠标左键不松一直画就可以了。。。这个鼠标松开就自动结束了。。。
    在这里插入图片描述
  • 绘画闭合空间
    首位相连即为闭合空间哈
    在这里插入图片描述

多边形

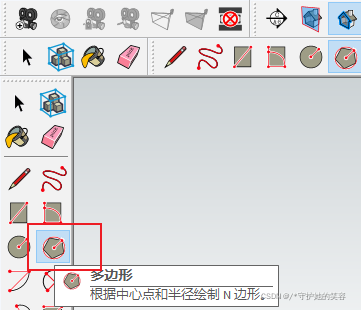

  • 工具是这个
    在这里插入图片描述

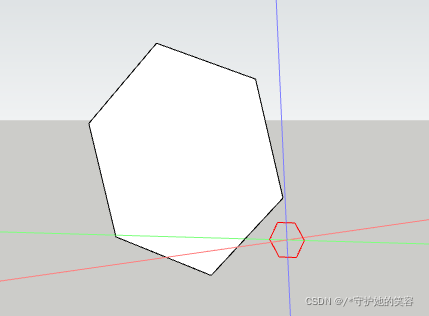

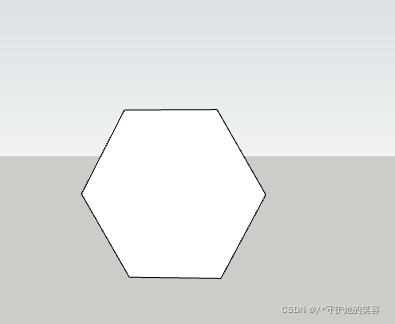

  • 默认是六边形
    自定义大小这些我累赘了【看上面圆与扇形，有说明】
    在这里插入图片描述

  • 控制多边形
    这个和圆的逻辑是一样的，就是段数【即段数就是边数】
    画圆的时候输入数值s即可。

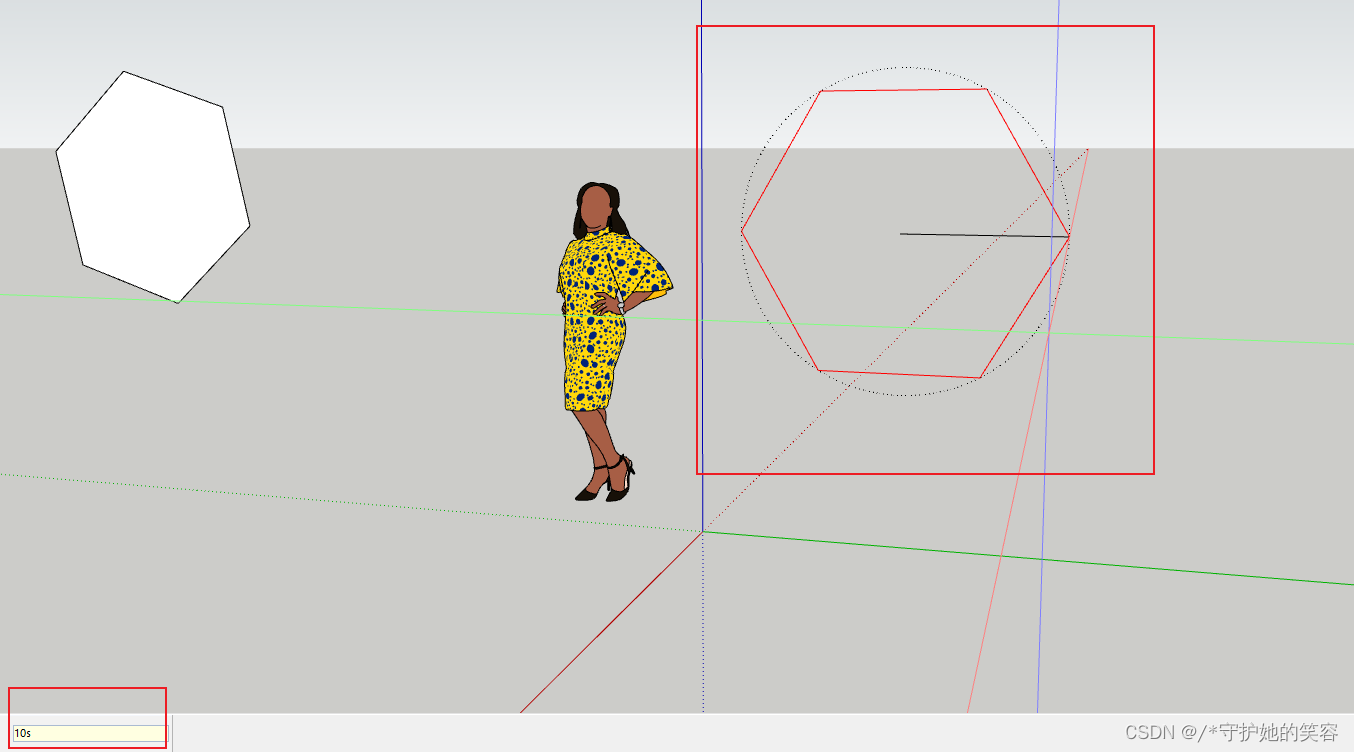

    如10边形就输入10s

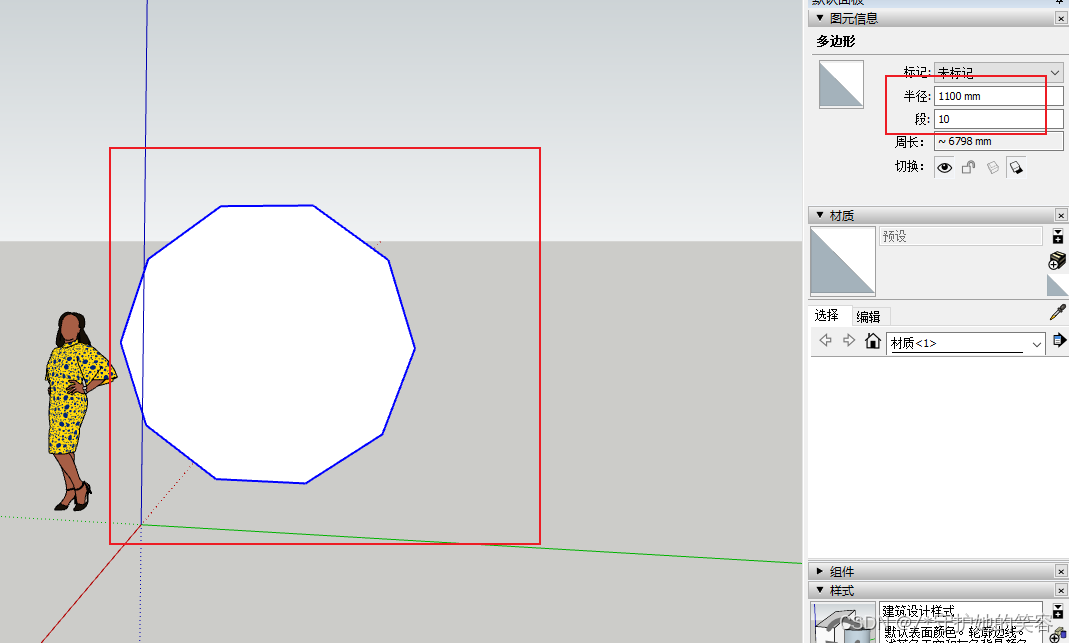

    在这里插入图片描述
    同理，后面改变圆的半径和分段都可以直接点击圆线，在右边定义的
    在这里插入图片描述

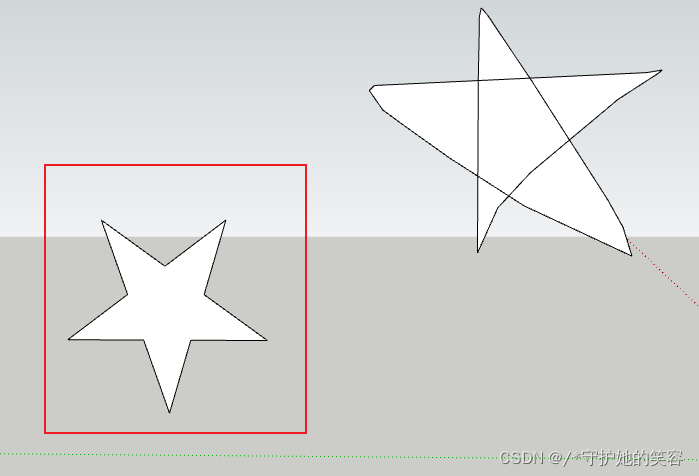

用多边形工具绘制五角星

  • 先画一个任意大小的五边形【选中多边形工具直接按5，左下角可以看到数值，然后拉出来就是5边形了哈】
    在这里插入图片描述

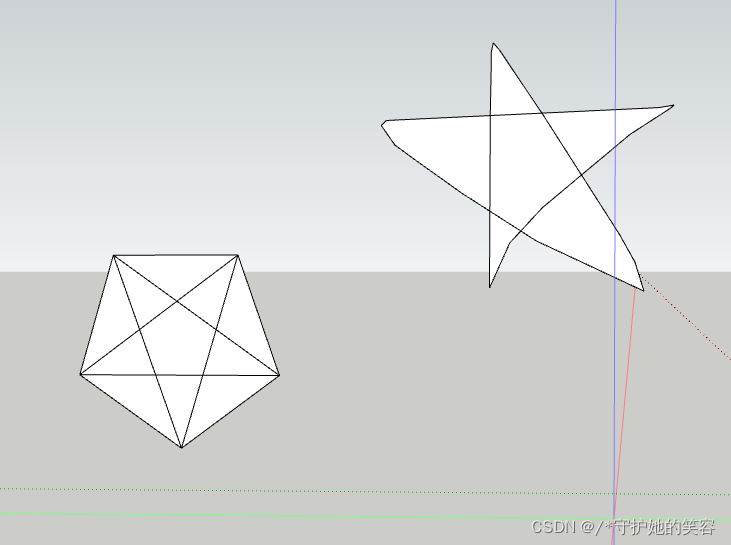

  • 用线连接这些点
    可以线画一个五角星出来【空间感够用不？ 然后再多边形种添加直线哈，最终如下】
    在这里插入图片描述

  • 然后用擦除擦掉外框
    下面擦一个的样子，我们可以按住鼠标左键不放，一直擦除的哦。
    在这里插入图片描述
    在这里插入图片描述

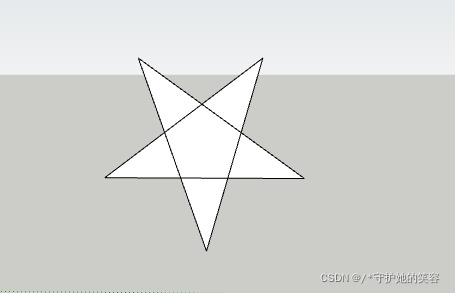

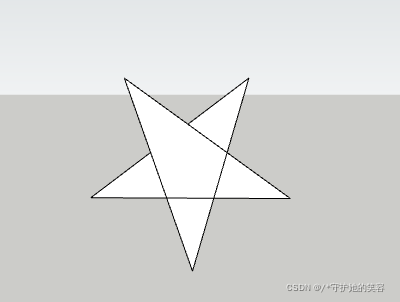

  • 然后用继续用擦除擦里面的框线
    下面擦一个的样子，我们可以按住鼠标左键不放，一直擦除的哦。
    在这里插入图片描述
    在这里插入图片描述

圆形与扇形

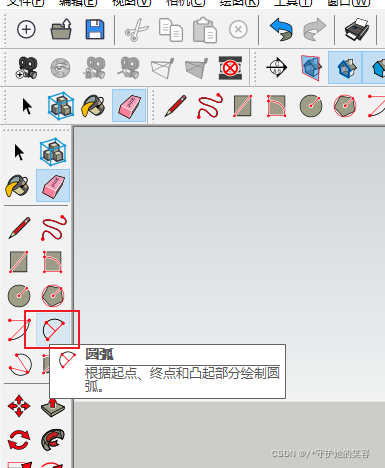

圆弧工具

  • 图标是这个哦
    在这里插入图片描述

普通使用

直接用圆弧工具拉就行了。。。
这个呢需要分两次完成绘画 1是宽度【确定宽以后需要点击鼠标左键】，2是高度【确定高以后需要点击鼠标左键】
在这里插入图片描述

精确绘画【输入数值绘画】

因为有2个值嘛，输入第一个值是宽，第二个值是高。。。。

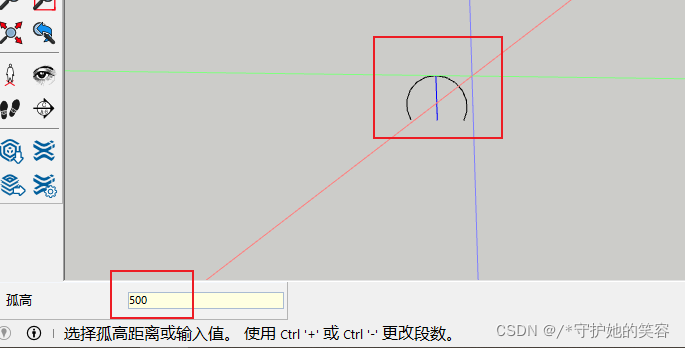

如下，我手动拉一个500宽的，然后输入500高【可以看出已经是到高的步骤了吧】
在这里插入图片描述

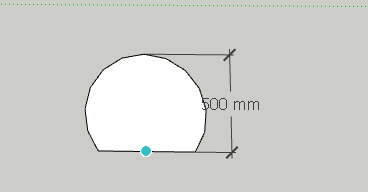

测量
在这里插入图片描述

分段【让其更圆润】

  • 和上面圆一样，也是数值s来指定圆润【最大建议64，超过64效果不明显，但会明显增加机算负荷】

  • 我这不创建时指定测试了，直接点击圆弧线修改吧

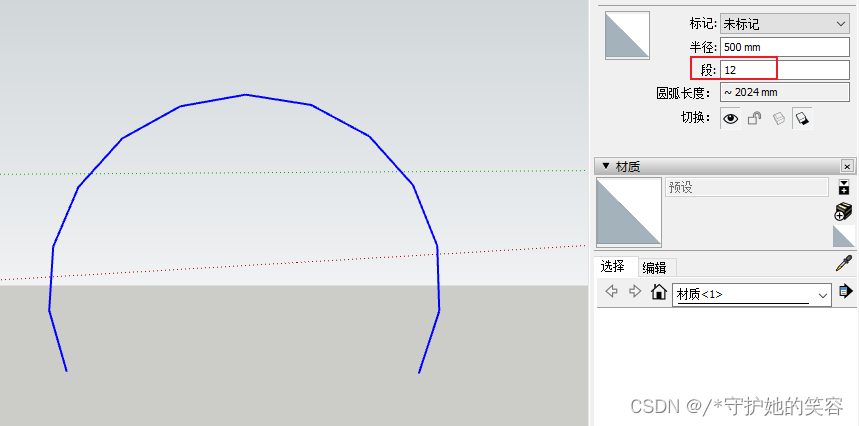

    如下，当前是默认12段
    在这里插入图片描述

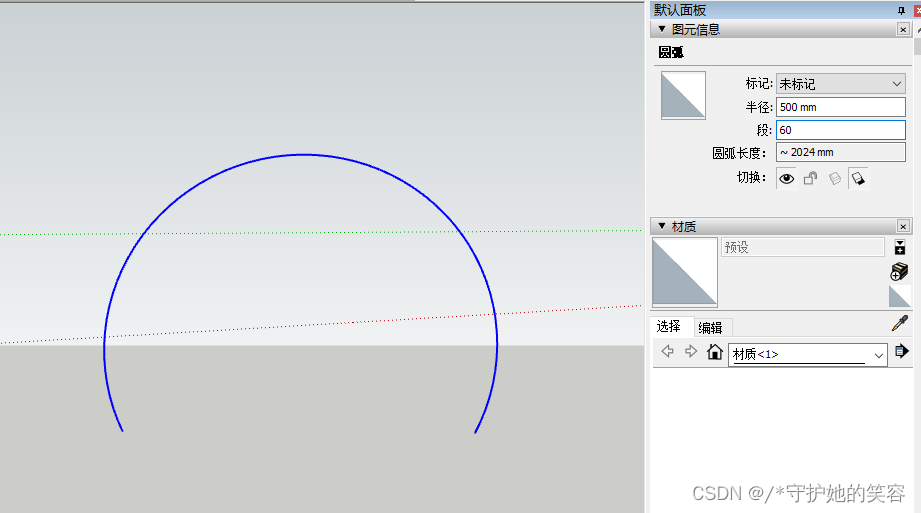

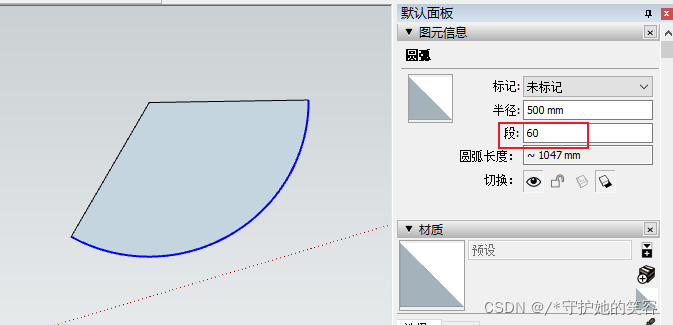

    我改为60段，这样圆弧就很圆润了
    在这里插入图片描述

绘制半圆

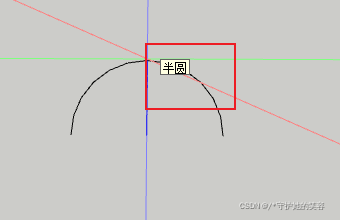

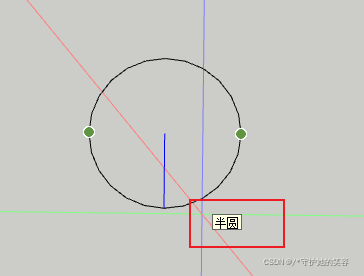

  • 这个没有精确方法，只能确定第一段以后，第二段慢慢望上拉，当出现半圆两个字的时候，按鼠标左键确定即可，这样就画出一个半圆了
    在这里插入图片描述

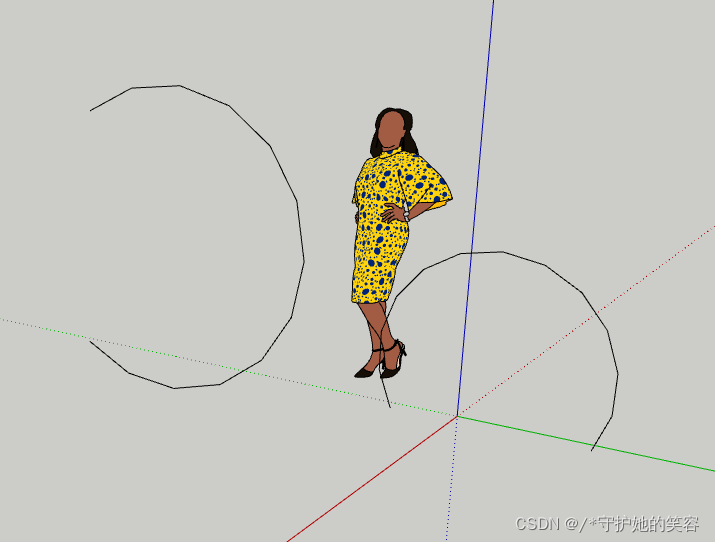

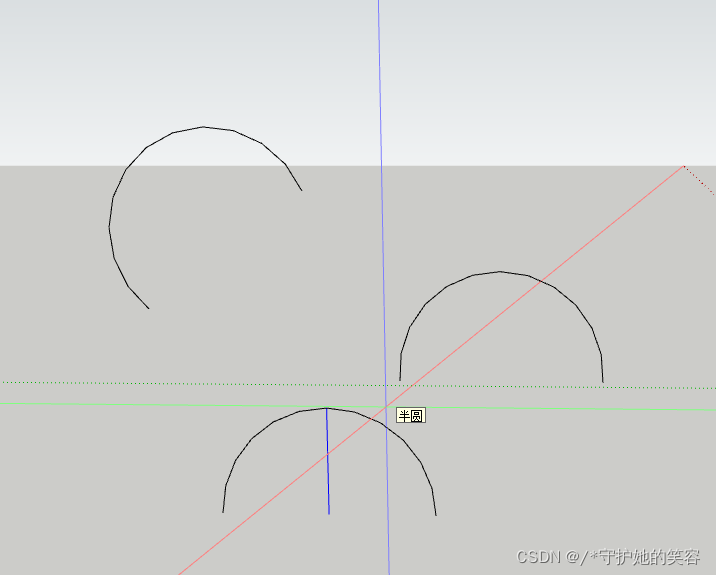

  • 同理我们再另外一个也画一个半圆，我们就可以得到一个圆了
    在这里插入图片描述
    在这里插入图片描述

绘制里面半圆/圆弧

  • 确定第一个宽度以后，然后按键盘↑键，此时拉出来的就是一个里面圆了【半圆的话方法同上】
    在这里插入图片描述

切面圆弧

  • 必须是一个圆和一个半圆哈

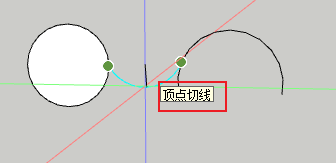

    在确定2个点，画圆弧的时候出现 顶点切线即可
    在这里插入图片描述
    此时确定出现的就是切面圆弧了
    在这里插入图片描述

圆弧实操【画小路】

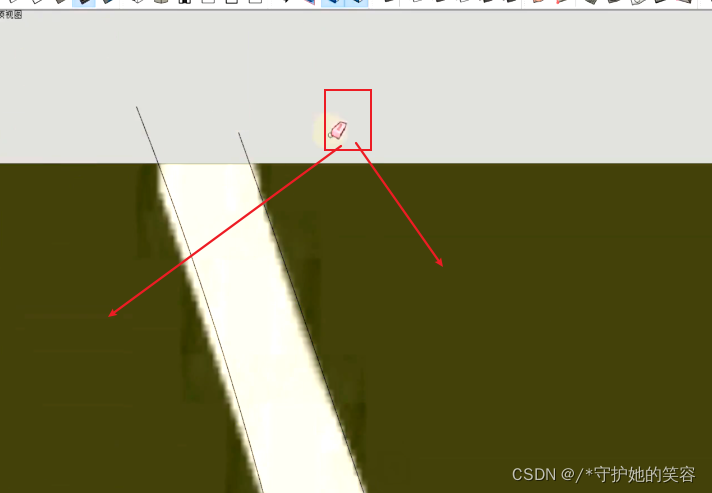

  • 如，现在用圆弧绘画这条小路
    在这里插入图片描述

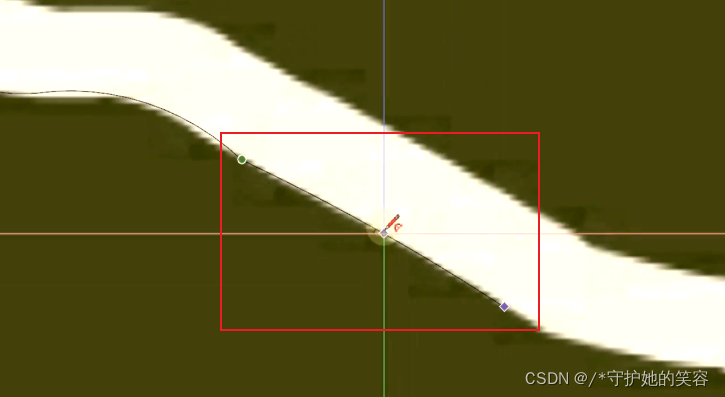

    看出来没，一直用圆弧，分很多次，这样描边
    在这里插入图片描述

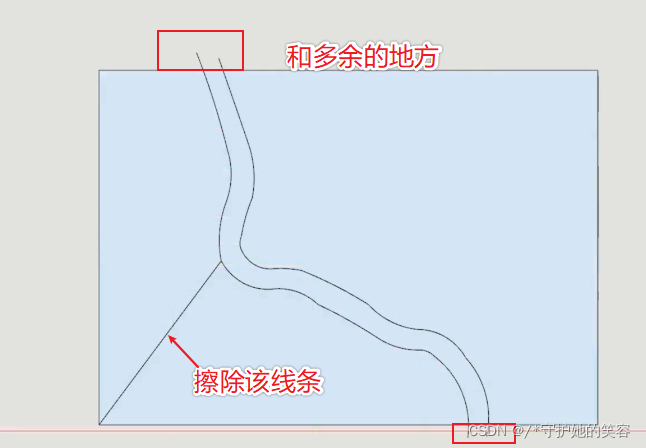

    绘制完毕以后，用擦除干掉两边，只留下这个圆弧线条
    在这里插入图片描述

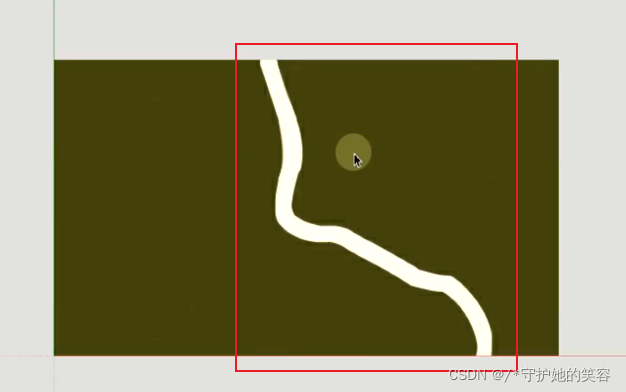

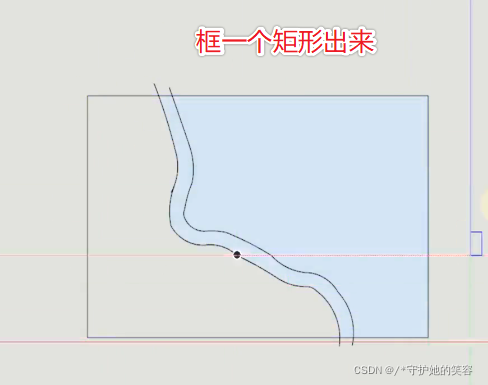

    在路的周边框一个矩形
    在这里插入图片描述

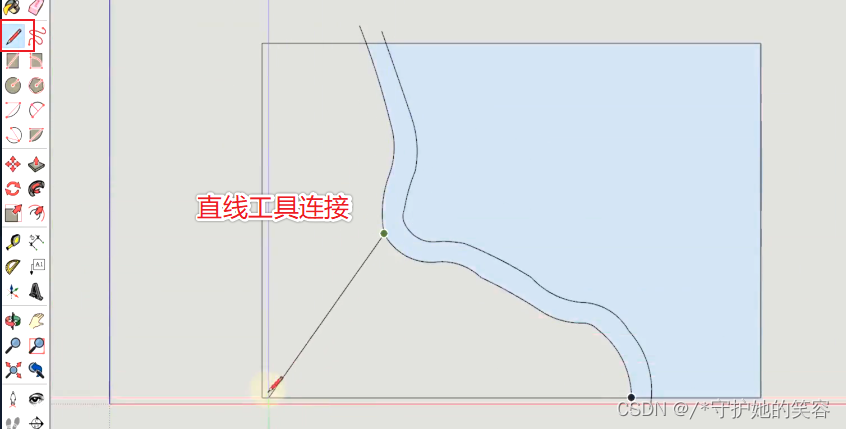

最后连接起来，让其变成一个整体
在这里插入图片描述
在这里插入图片描述

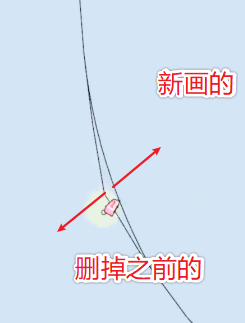

最后继续用圆弧修正，让直角的地方变得圆润
在这里插入图片描述
所有完成了。。。
在这里插入图片描述

扇形

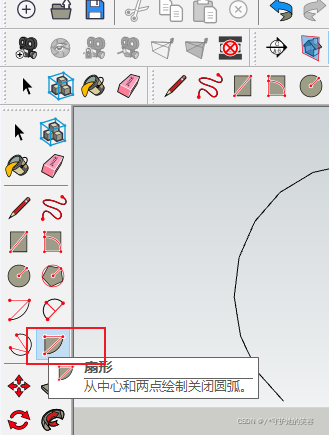

  • 工具是这个哦
    在这里插入图片描述

普通使用

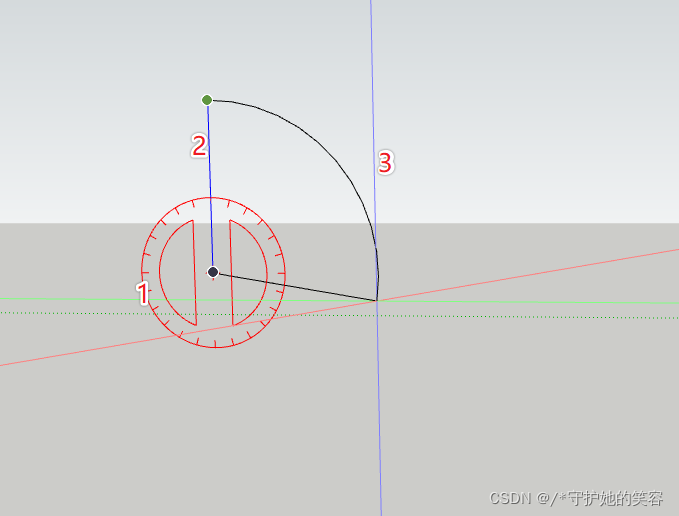

  • 扇形呢要确认3次欸
    • 1、确认方向
    • 2、确认半径
    • 3、确认扇形大小【弧度】
      在这里插入图片描述

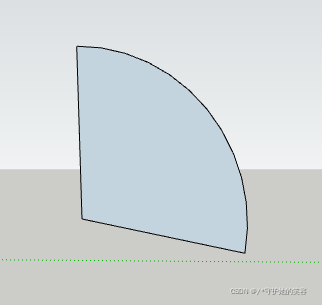

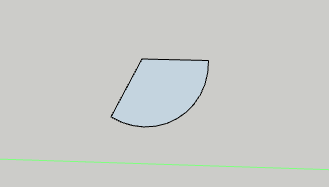

      如我们现在绘画了一个，绘制成功以后 图标消失，只留下扇形
      在这里插入图片描述

精确绘画

  • 上面说过这个扇形需要确定3次
    • 1、我们点点击第一次鼠标左键，确定方向
    • 2、我们此时输入数值回车【这个是高度】
    • 3、我们此时输入角度回车【角度有概念嘛？】
  • 如下，我创建了一个高度50，120度的扇形
    在这里插入图片描述
    只能看出来高是500，看不出度数哈
    在这里插入图片描述

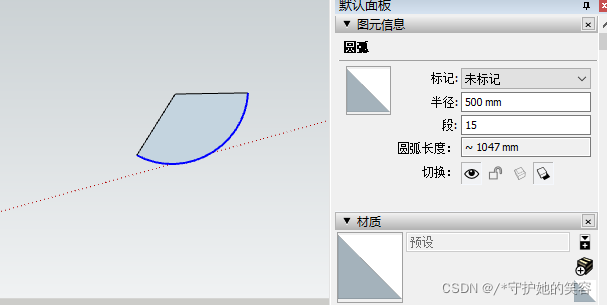

分段【让边缘更圆滑】

和上面一样，是控制圆润的哈，我这就不累赘了，和上面圆和圆弧是一样的道理。。。
在这里插入图片描述

推拉工具

  • 这个作用呢，就是调整模型的厚度【高度】的，建模建模，最主要的就是推拉工具啦，将2维编为3维的牛逼工具。。。

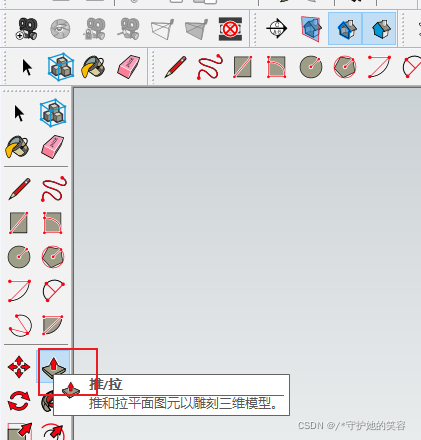

  • 图标是这个
    在这里插入图片描述

普通使用

  • 我先画出2个矩形的封闭空间【必须要封闭空间才可以推拉哈】
    在这里插入图片描述

  • 向上推拉

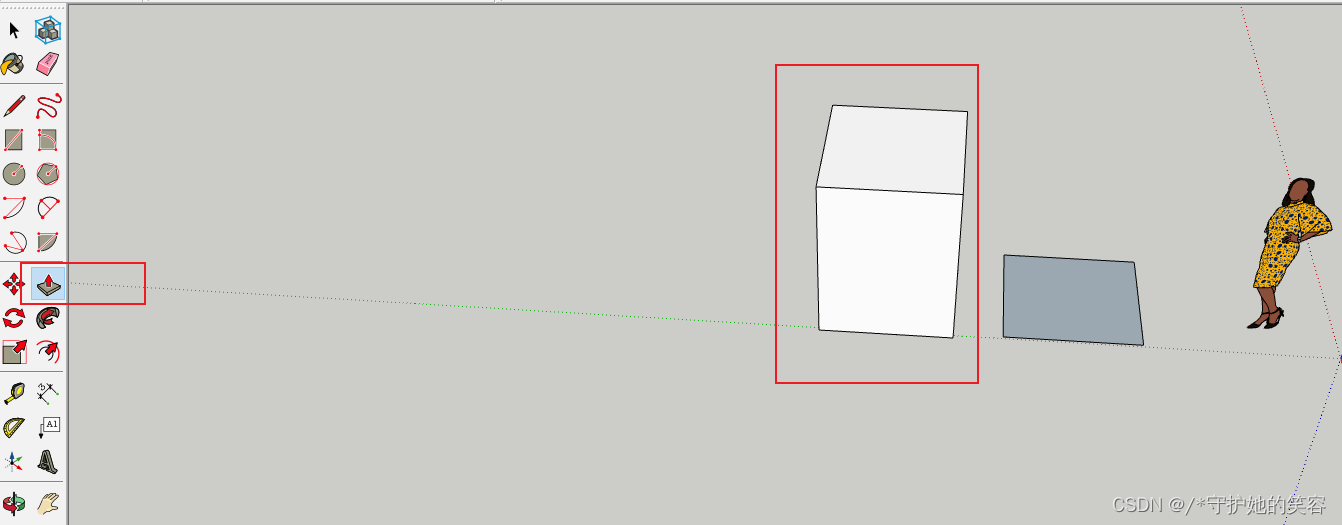

    选中推拉，在目标上按住鼠标左键，向上就行了。
    在这里插入图片描述

  • 也可以向下推拉
    选中推拉，在目标上按住鼠标左键，向下就行了。。。
    在这里插入图片描述

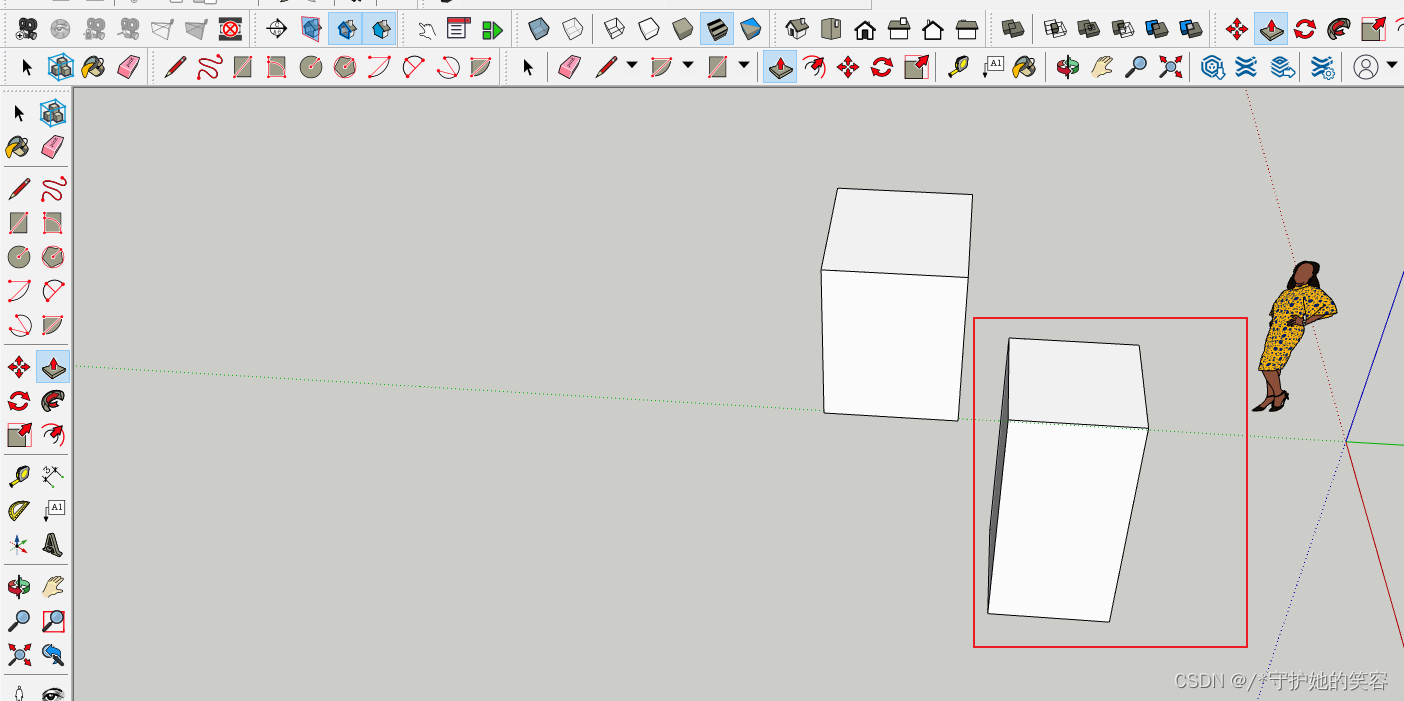

  • 前面说了 推拉出来的是3维嘛，我们换个角度看看，这样更明显了吧。。。
    在这里插入图片描述

精确推拉

  • 精确推拉【这个很好用的哦】
    推拉后，输入数值回车即可
    在这里插入图片描述
    测量
    在这里插入图片描述

二次推拉【修改尺寸】

  • 修改
    比如我们做效果图的时候，我们没有精确数值，那么我们可以暂时弄一个大概数值，后期有数据后再修改就好啦。。。

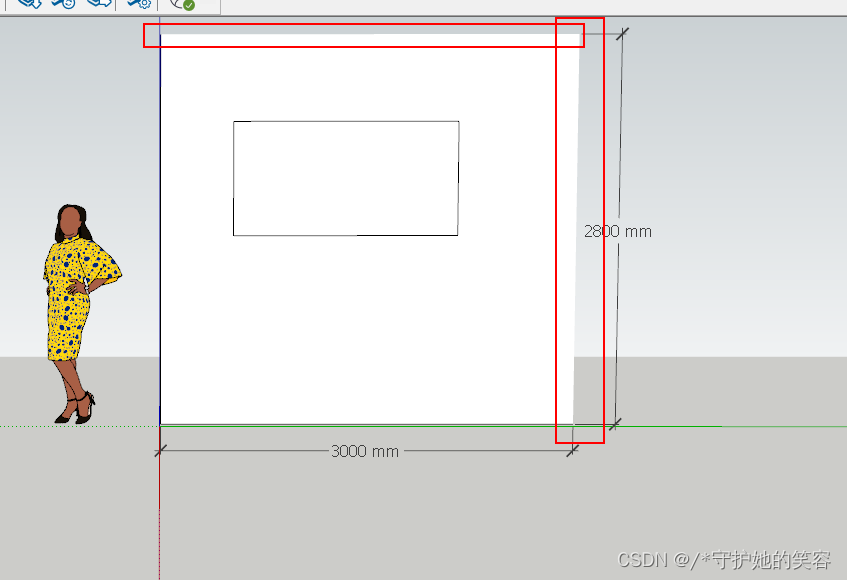

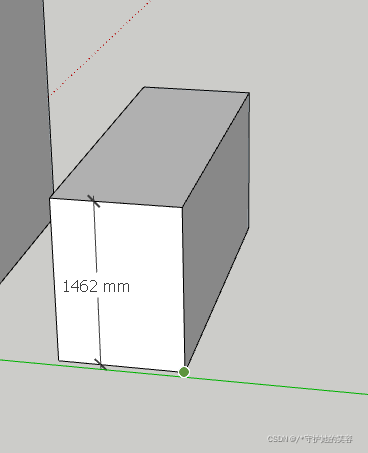

    如下，我有个高度是1462
    在这里插入图片描述

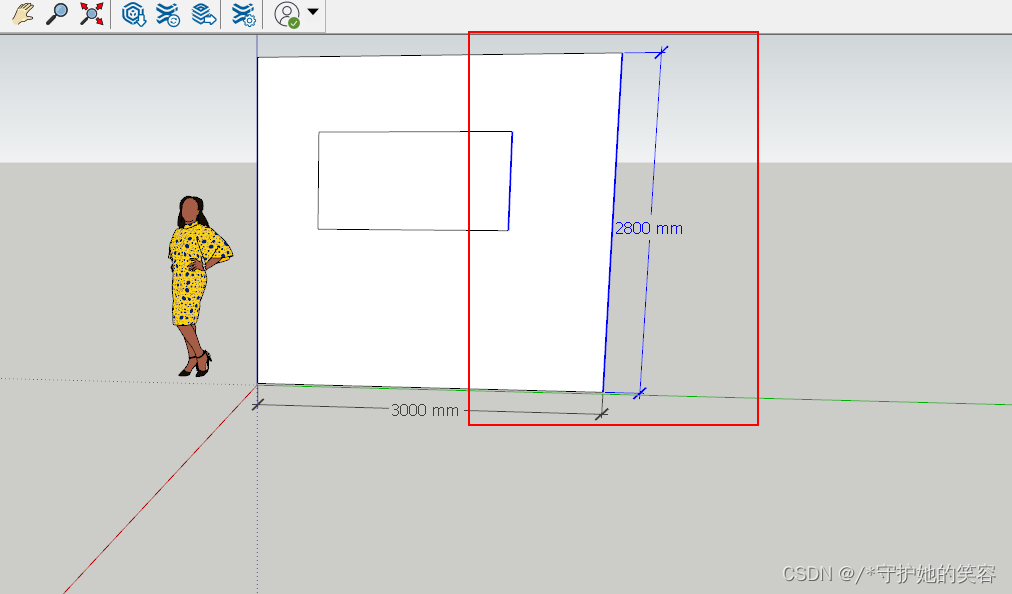

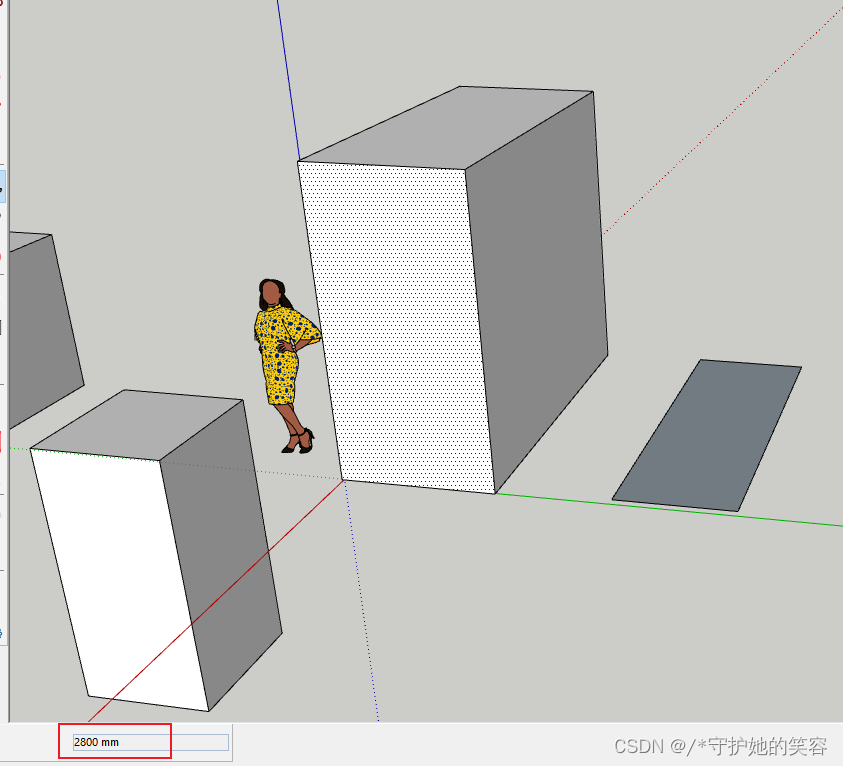

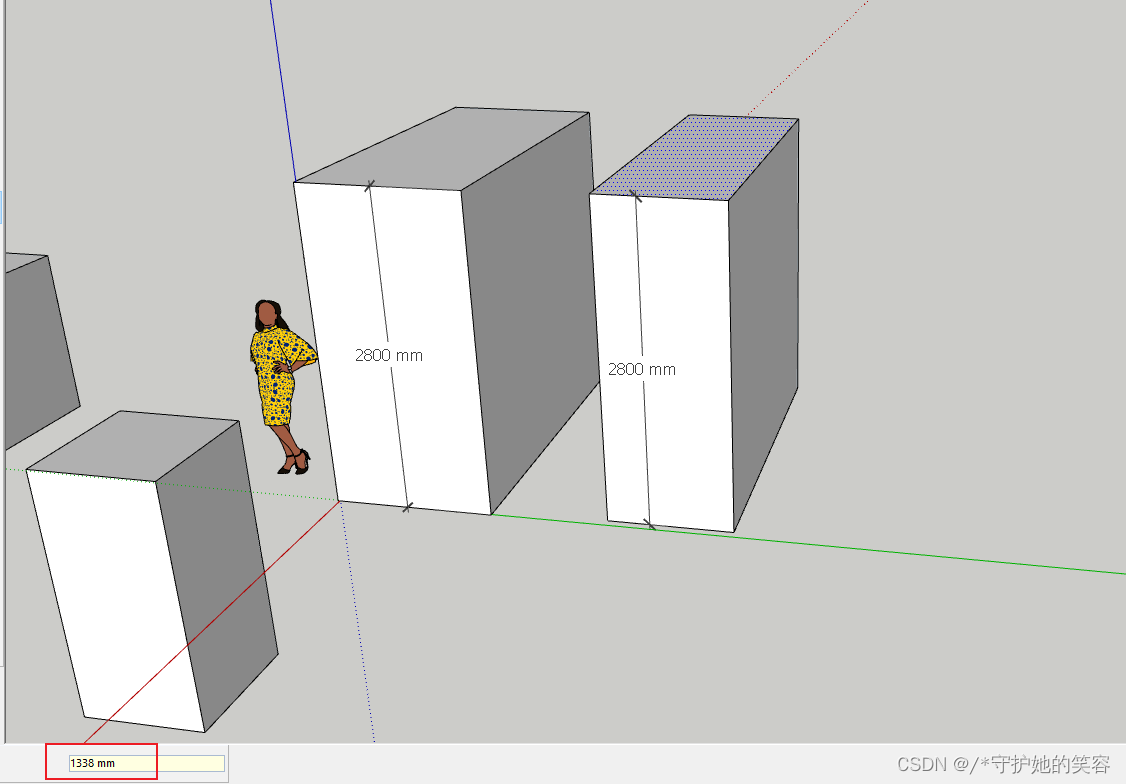

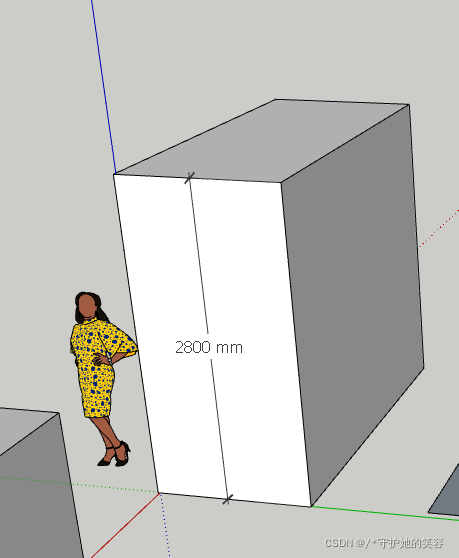

    那么我们可以通过二次推拉来修改，如我修改为2.8米【推拉的时候可以直接输入数值的哈，这是第二次推拉的数值哦】
    在这里插入图片描述

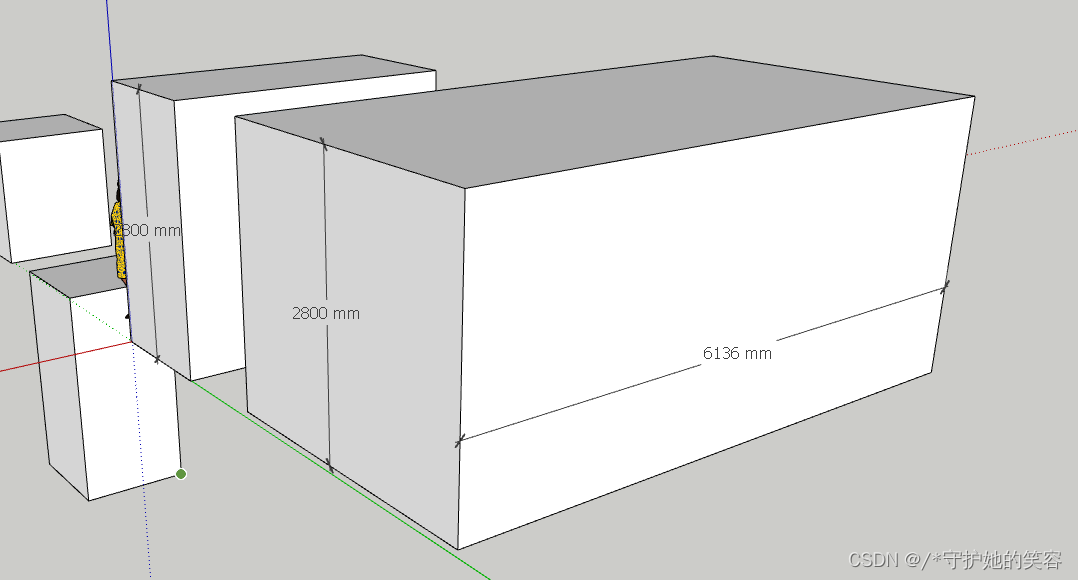

  • 既然可以推高，当然也可以推宽和窄了。。。
    反正就是，需要改变那个面，就推拉那个面【结合旋转更方便哈】
    在这里插入图片描述

重复上一次推拉方法

  • 如我们现在有很多个地方需要修改或新增同样高度的推拉，如果每次都重复推拉很麻烦的呀。。。

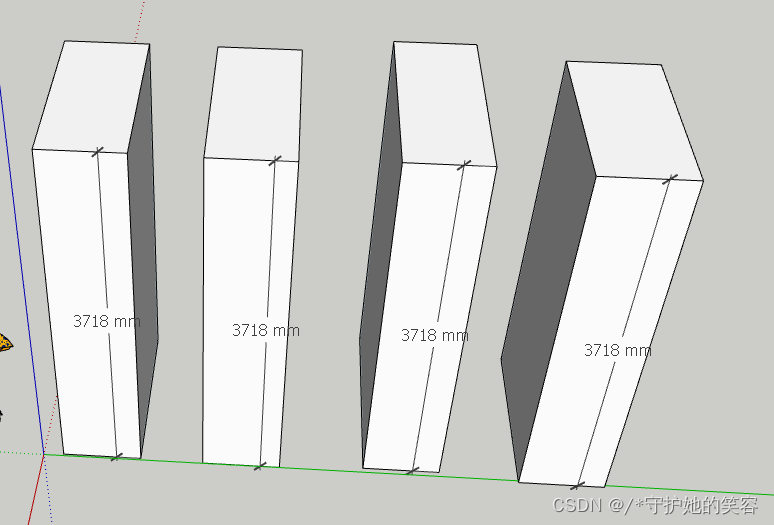

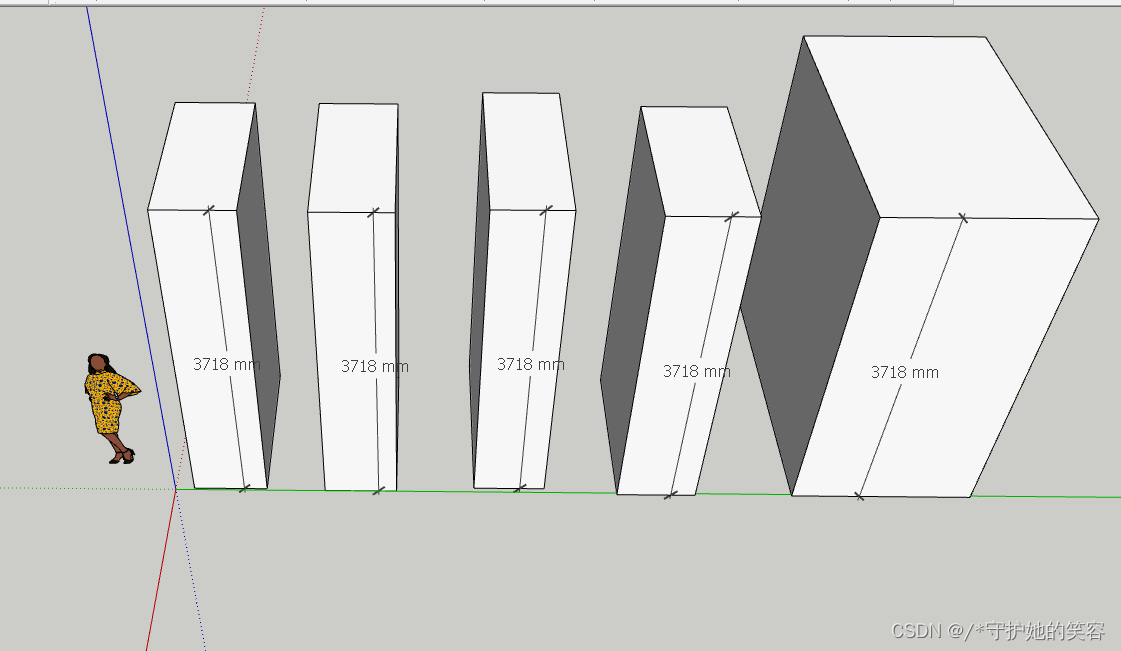

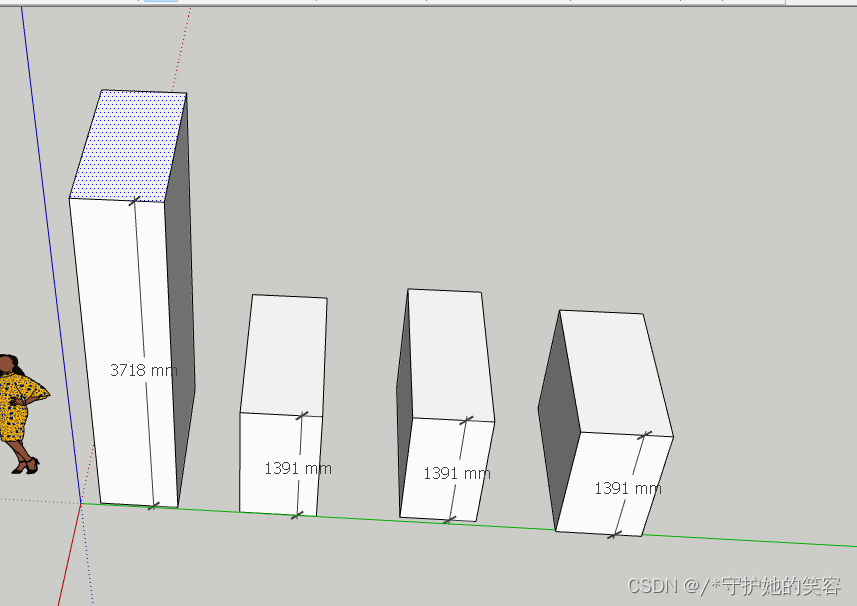

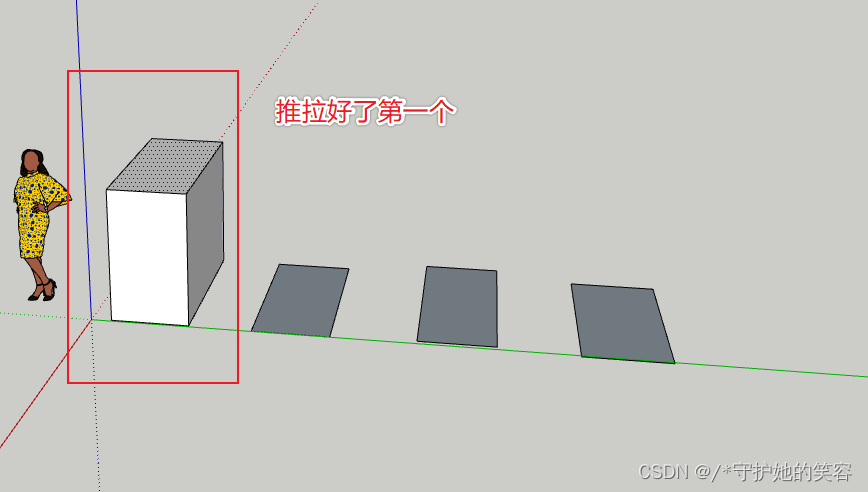

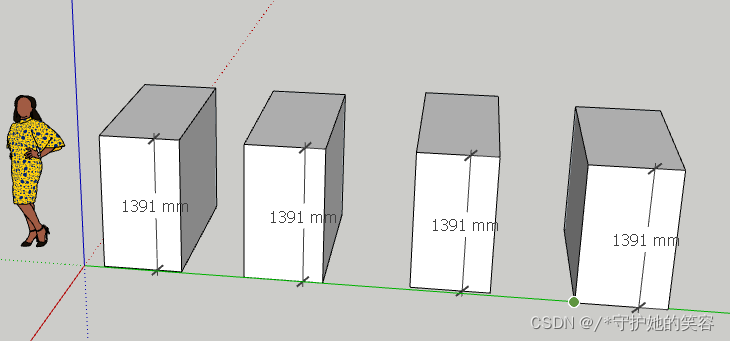

    如，现在我有这几个需要做同样高度并且推高了第一个
    在这里插入图片描述
    那么后面的呢，我们可以直接选择推拉工具，再需要推拉的地方双击鼠标左键即可了哦。。。
    保证高度和前面一致。。。
    在这里插入图片描述

  • 同理，后期修改也是一样，推拉改好第一个以后，后面的直接双击就好了。。
    在这里插入图片描述在这里插入图片描述

  • 上面是一个方法，另一个方法

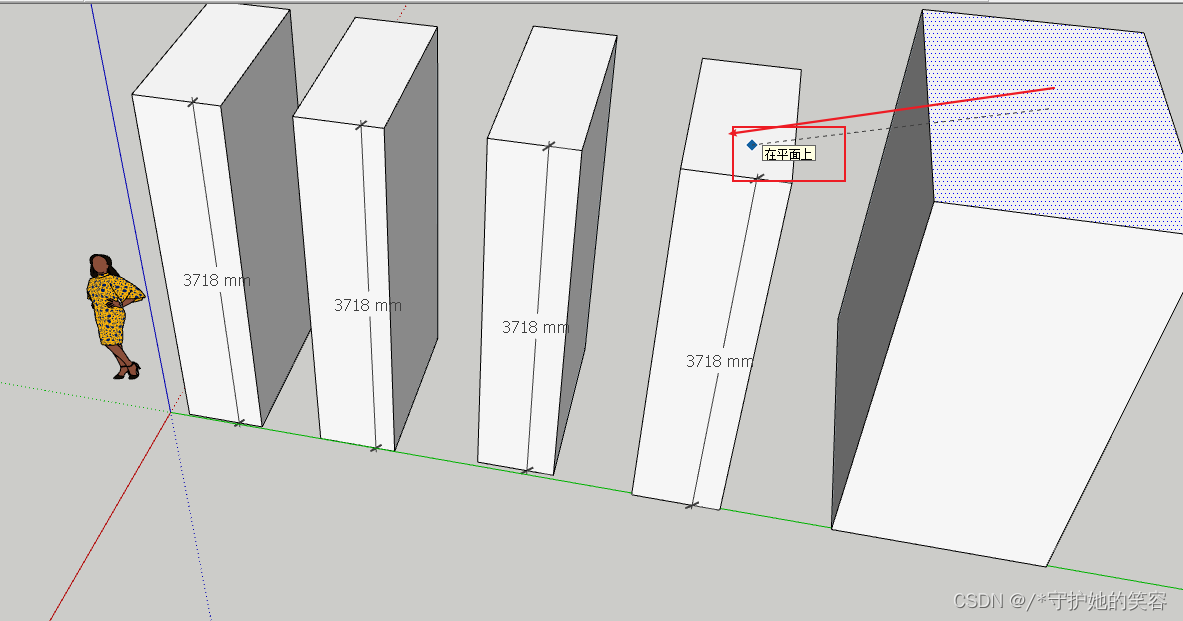

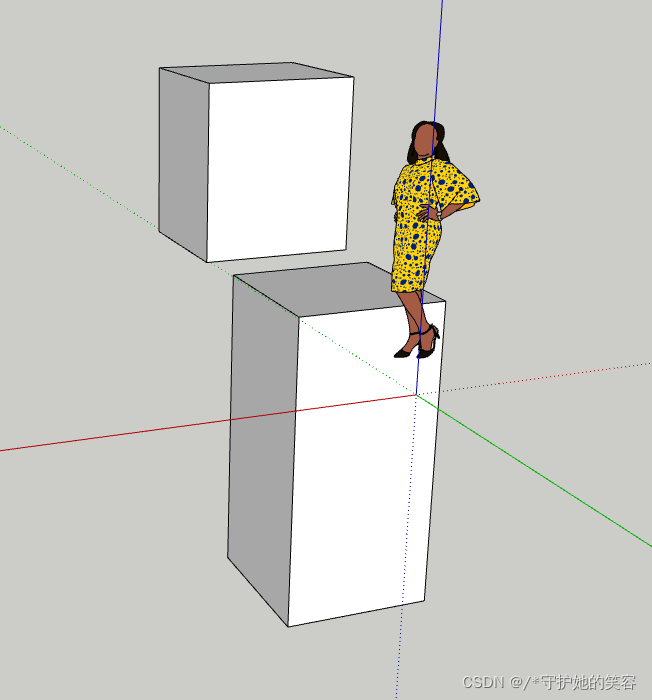

    就是我们手动拉，不放开鼠标左键的同时，吧鼠标放到另外一个高度的顶面【出现 在平面上 即可】，然后松开鼠标，也可以和上一个推拉高度保持一致哈
    在这里插入图片描述
    在这里插入图片描述
    看着不一样是角度的问题哈
    在这里插入图片描述

基础上新增一个推拉面

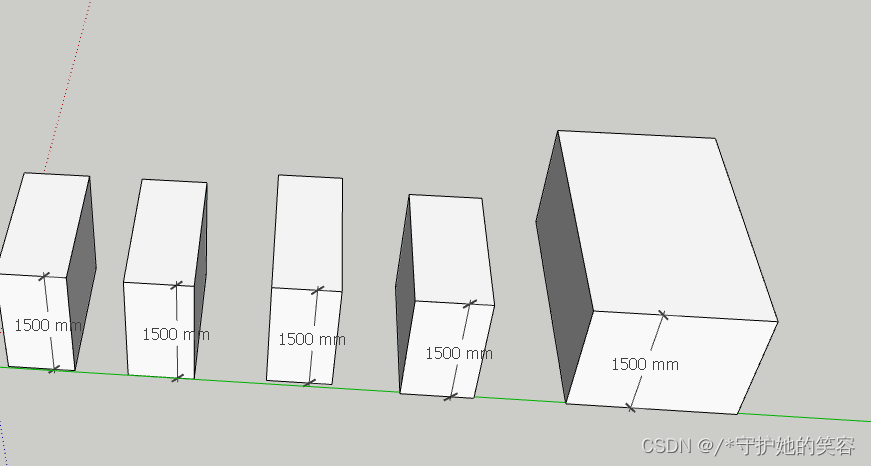

  • 我先全部改成1500的高
    在这里插入图片描述

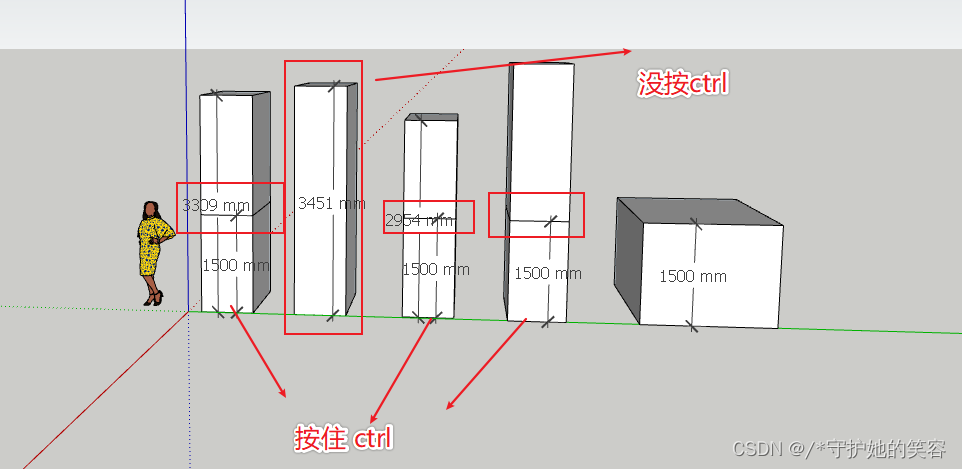

  • 新增推拉面呢，方法是按住ctrl再推拉，这样呢就是新增一个面了，而不是单纯的增高哦，我们看看效果
    看出区别了嘛。。。新增和直接修改高度的区别
    在这里插入图片描述

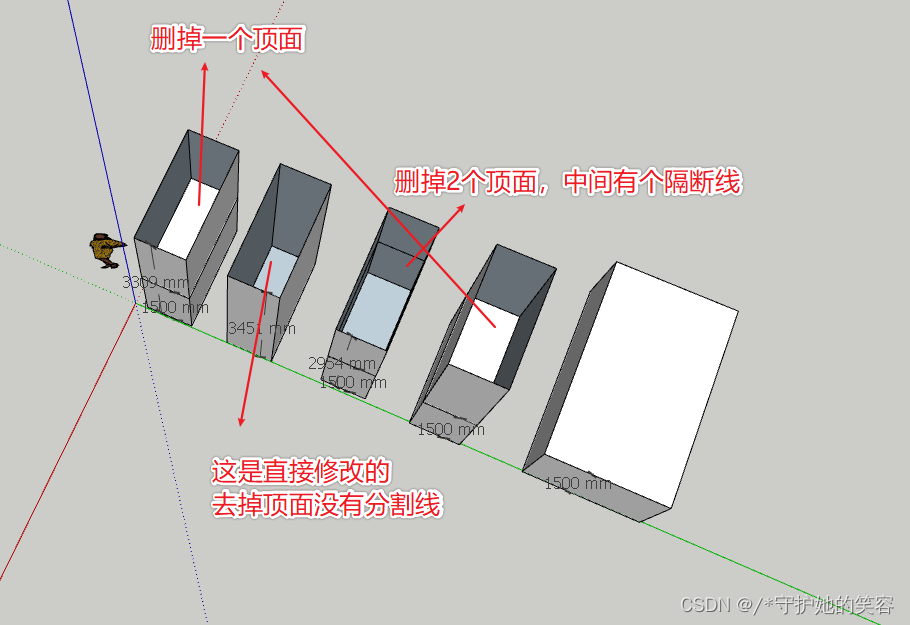

    然后我们切掉顶面看看效果
    在这里插入图片描述

桥推拉

打孔

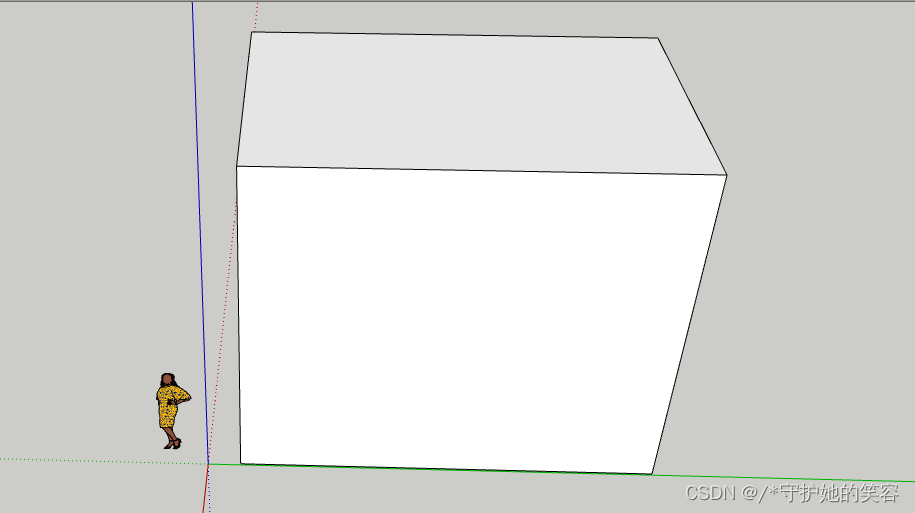

  • 我先推拉好一个墙
    在这里插入图片描述

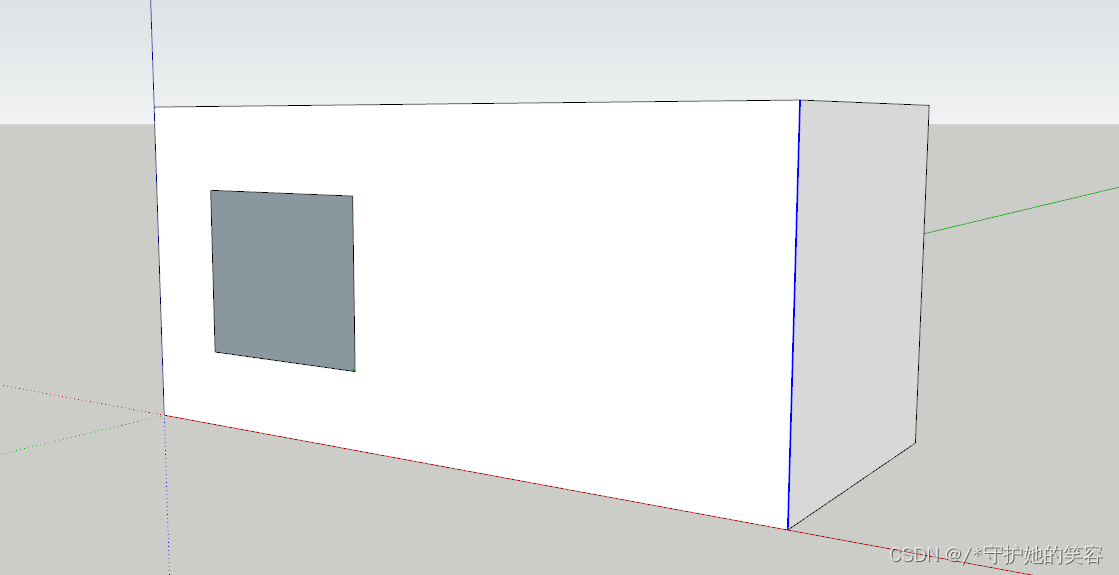

  • 现在我要给这个打孔

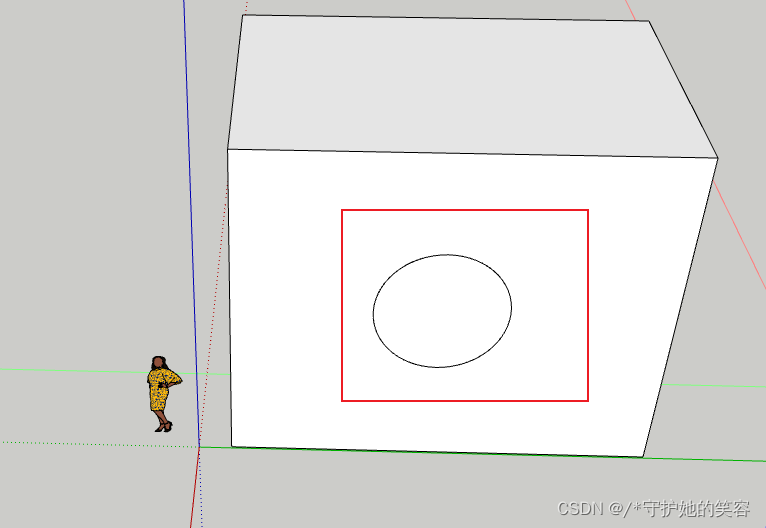

    先画出需要打孔的图像，啥都行，我这用圆形
    在这里插入图片描述

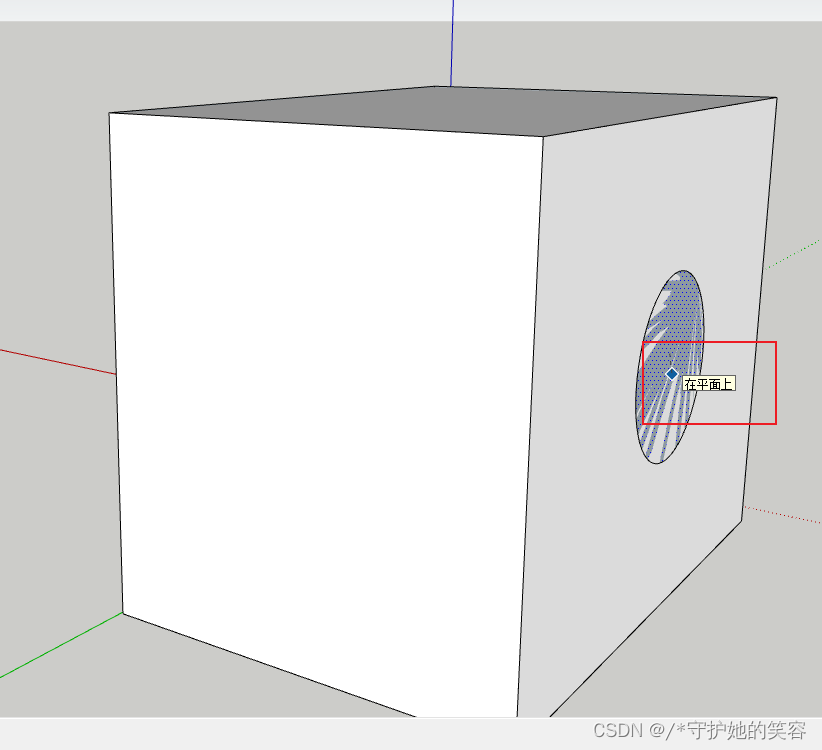

    用推拉工具 单击这个图像，然后旋转到另外一面，直到出现 在平面上 再单机鼠标左键即可
    在这里插入图片描述

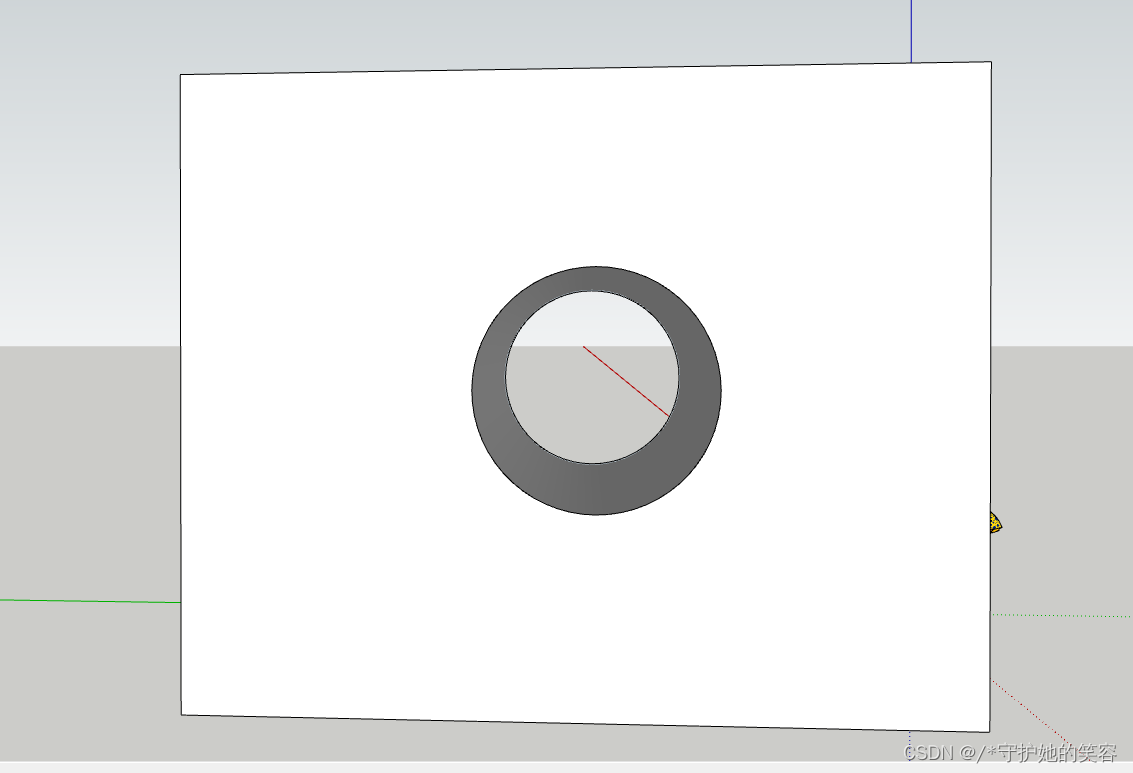

    然后打孔就完成了。。。
    在这里插入图片描述

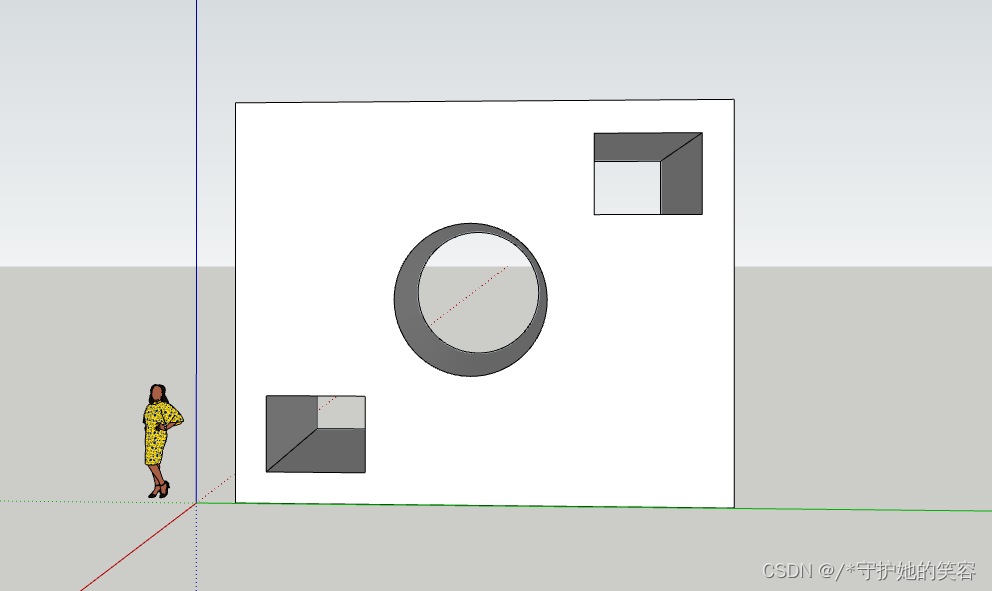

  • 上面同理再开2个洞。。。
    在这里插入图片描述

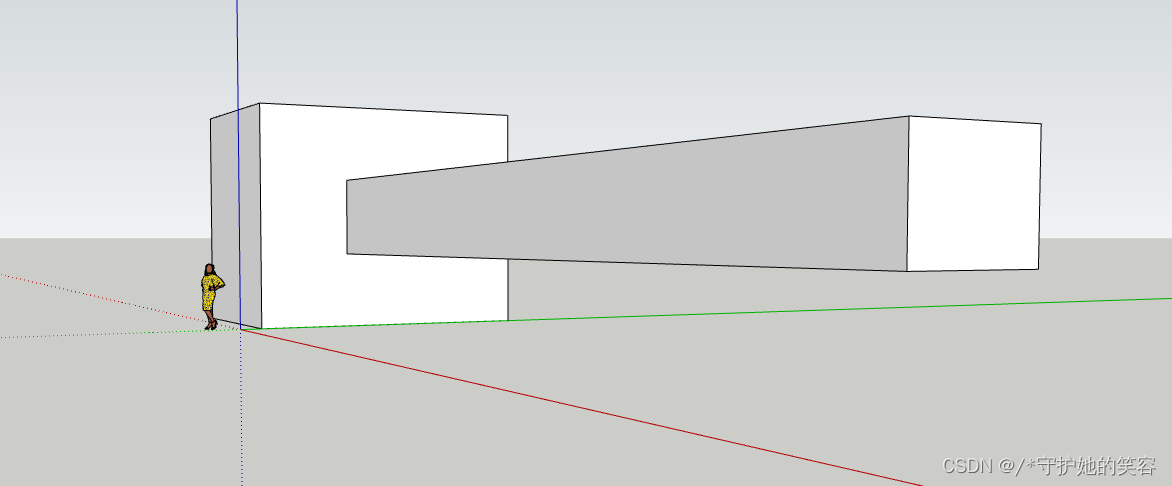

推拉桥

  • 我先推拉好一个墙
    在这里插入图片描述
  • 假设这个小正方形是一个桥的起点，我需要拉一个很长的桥出来。。。
    在这里插入图片描述
    鼠标推拉左键点击这个正方形【这样看得出来嘛】
    这种情况呢需要结合平移哈【shift+鼠标中键】
    在这里插入图片描述

用推拉 切面

  • 我先推拉好一个墙
    在这里插入图片描述

  • 现在我要将这个切面，切成三角形哪种
    【其实切成啥都行，画成啥就切成啥，我这是三角形为例嘛】
    在这里插入图片描述

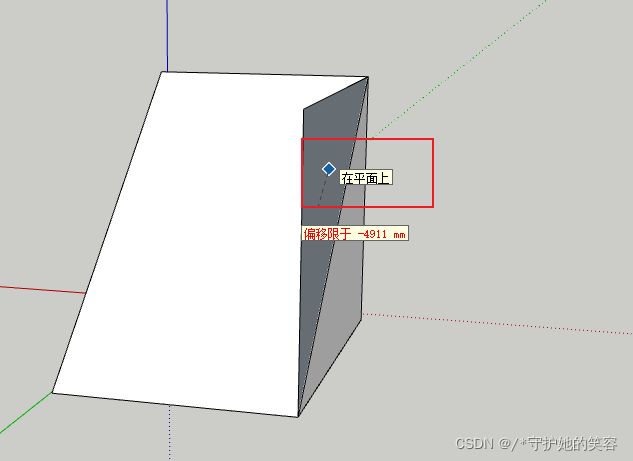

    然后推拉。。。旋转。。直到出现 在平面上 按鼠标左键确认即可
    在这里插入图片描述

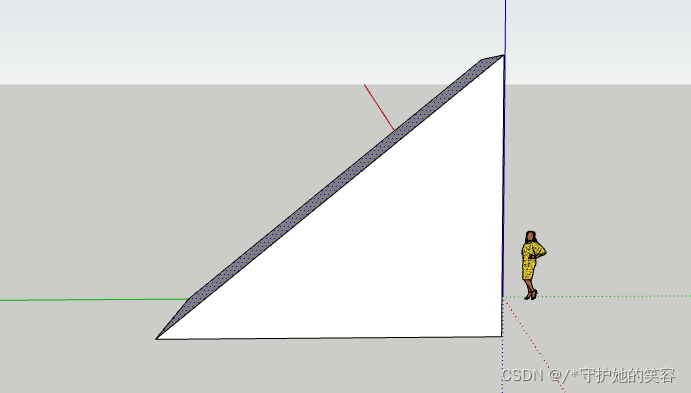

    切好以后呢就是这样了
    在这里插入图片描述

延法线推拉

  • 法线是个啥呢。。。我下面直接用示例来说明好吧，应该更直观一些

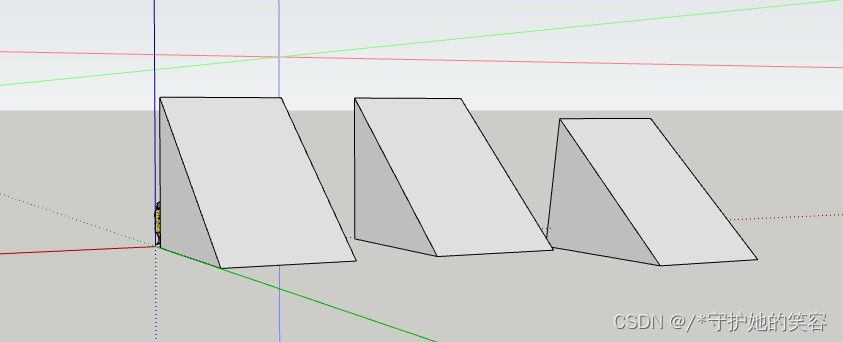

  • 如下，我现在有3个这种三角形哈
    在这里插入图片描述

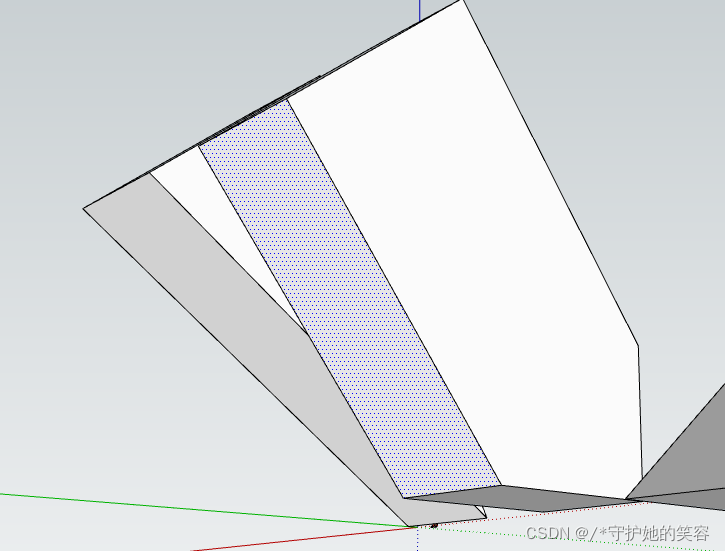

  • 按法线延长推拉，按住alt推拉
    推拉出来的呢如下
    在这里插入图片描述

  • 普通推拉 不按 alt推拉
    在这里插入图片描述

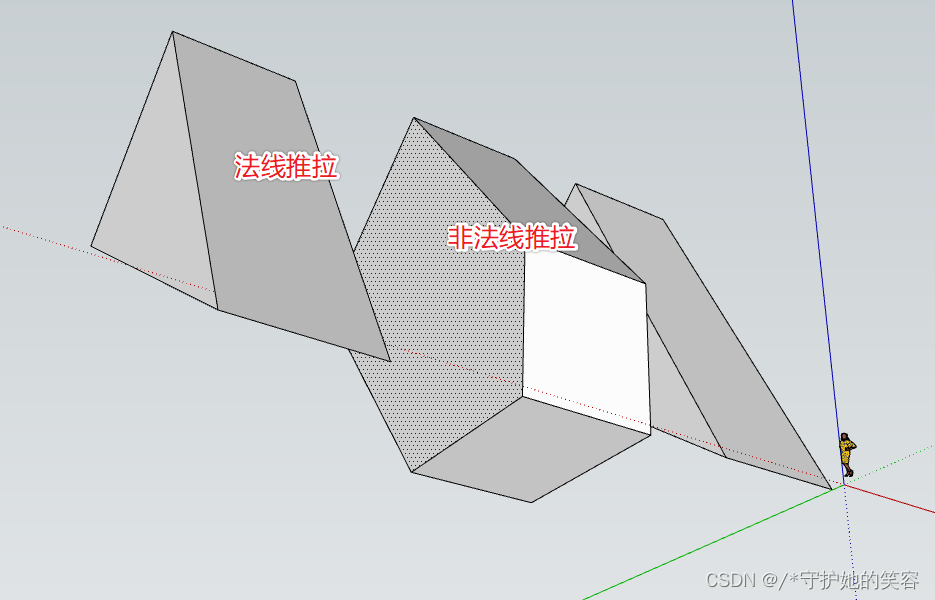

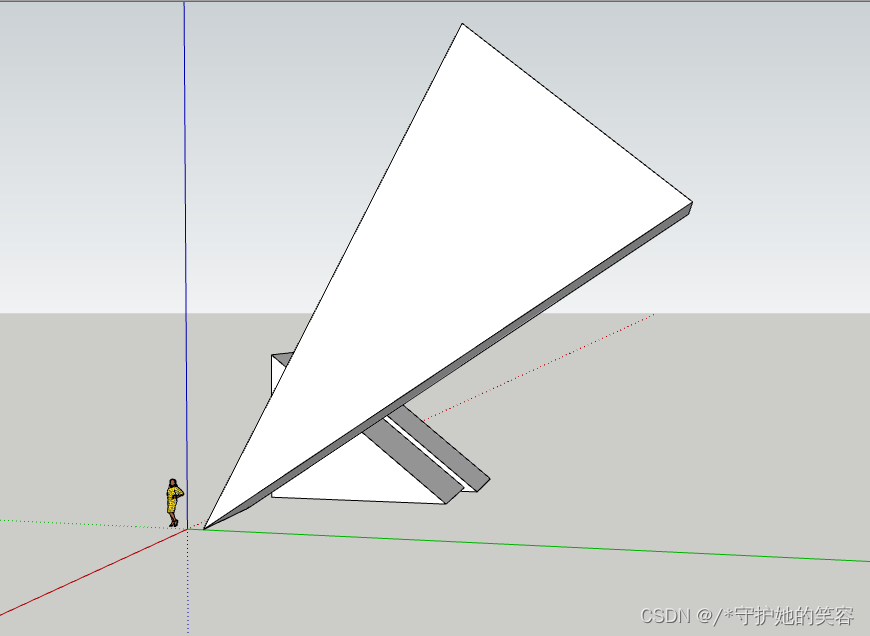

  • 我再来一个 按住alt法线推拉
    应该能看出来这是啥意思了吧。。。。
    在这里插入图片描述
