模型交错

• 模型交错命令主要是帮助我们在遇到两个及两个以上相交的模型时，可以通过生成的相交线，然后擦除不要的一部分，进而得到一个特殊的形体。

• 这个和实体工具类似，只是这个会生成一个线并保留所有模型。

鼠标右键

• 使用：需要交错的模型摆好以后呢，直接右键选择模型交错就可以了。

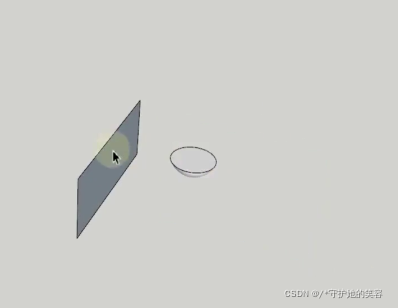

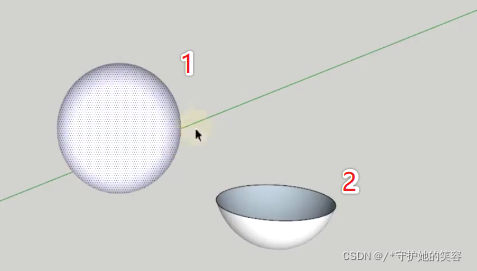

• 如，我需要切割下面1的球体，得到2的半圆

• 操作流程如下

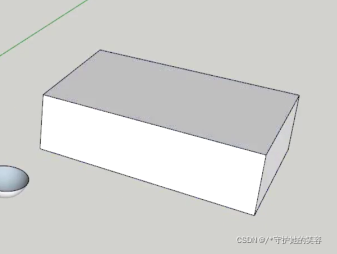

  推拉一个矩形出来

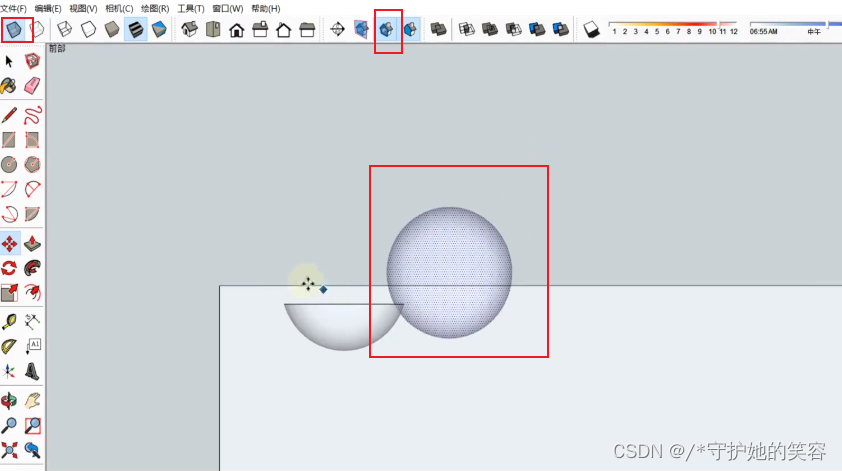

• 选择平行投影，点击前视图，点击透光模式，这样可以明显看到物体内部样式，然后调整圆下方需要保留的部分

• 调整好以后关闭透光模式，切换到透视显示模式

• 复制一份出来【后面编辑菜单说明使用】

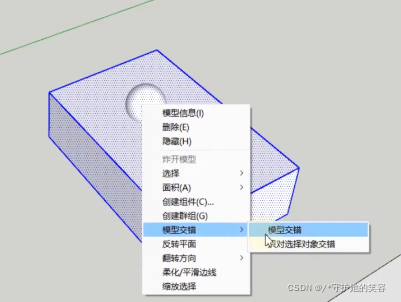

• 然后选中一个圆柱体，右键-模型交错-模型交错

• 点击以后圆下面会生成一条线

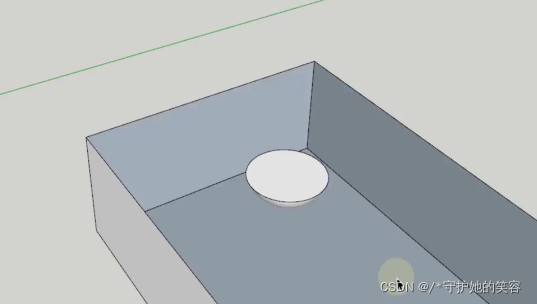

• 然后开始删除不需要的部分，只保留需要的部分就可以了



编辑菜单

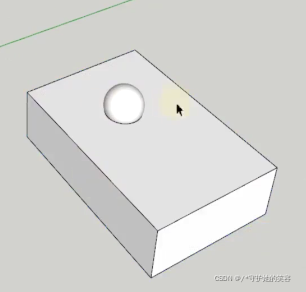

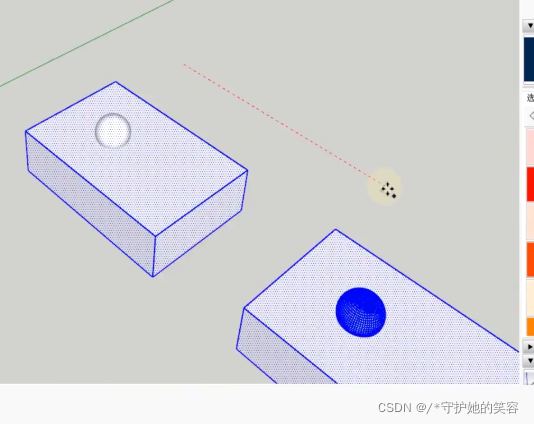

• 上面我已经创建好球体和圆柱体并摆好位置了，我这直接使用

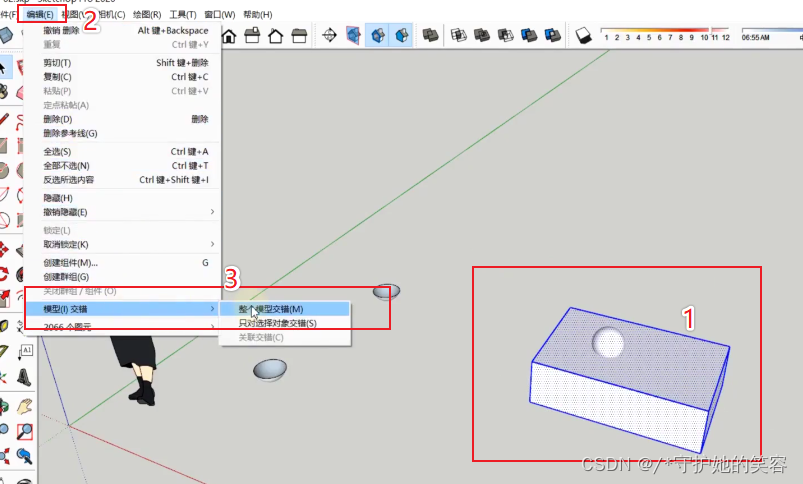

  选中物体，点击：编辑-模型交错-整个模型交错

• 同理，最后删除不需要的东西，只保留需要的部分即可


示例

• 制作这么一个异性

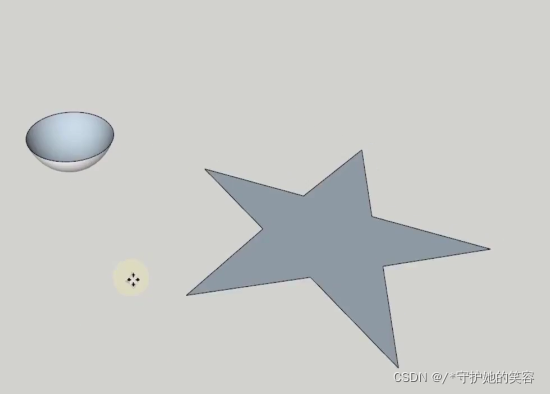

• 因为上面是一个半圆和一个五角星组成的，所以我们线准备这2样东西

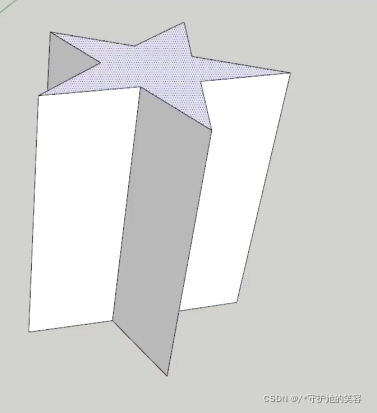

• 推拉工具推高五角星

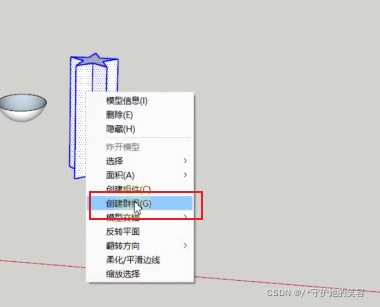

• 先简单缩小一下五角星，然后创建群组

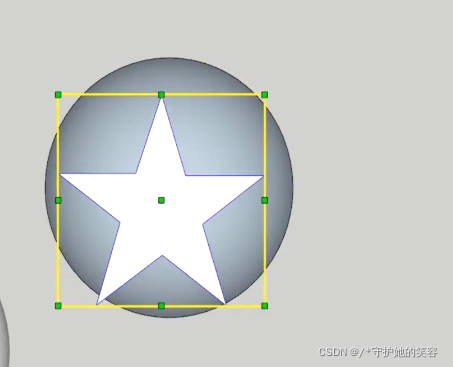

• 切换到平行投影和俯视，将五角星移动到半圆内并最终移动大小并调整位置

  调整好以后 切换到透视，然后就得到这么一个东西了

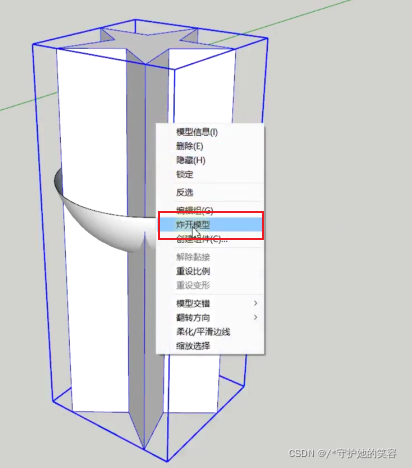

• 因为现在是成组的，我们需要取消五角星和半圆的组，直接选中然后点击炸开即可

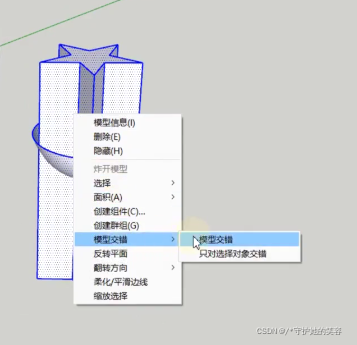

• 都炸开以后呢，选中2样，然后右键-模型交错-模型交错

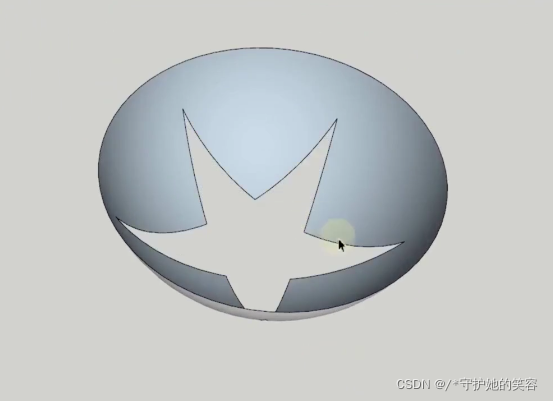

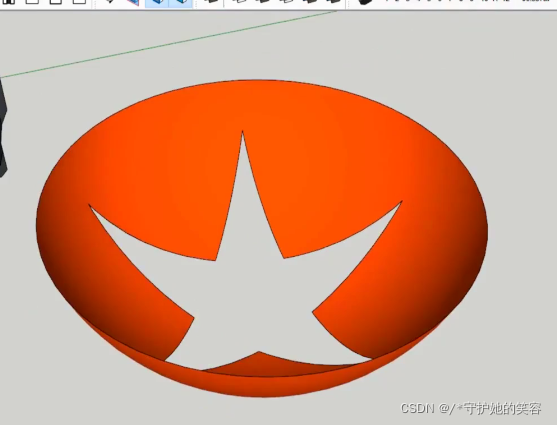

• 最后删除上面和下面以及中间的面，这样就得到一个镂空的东西了【下面是灰色是因为背面面对相机的，可以右键反转一下面就成白色了】

• 上面同理，制作任何镂空，都可以用这种方法

照片匹配

基本用法说明

• 通过照片匹配,建模人员可以从他们导入的照片中建模.从3d照片中,将匹配3d透视图,这使用户可以对图像进行建模,并使其在美学上看起来相同.从那里,建模者可以旋转并正常建模.

• Sketchup中的照片匹配并不能单独使用.这是一个很好的起点,但是如果不进行传统的旋转和建模,几乎不可能进行建模.

• 导入方式：相机-匹配新照片


• 重新回到照片编辑模式
  直接右键任意地方，点击编辑照片匹配即可【如果版本低了可以要右键点击左上角名称才行哈】


• 。。。还是认真看下面的示例吧，有使用的详细过程。。。有不懂的留言哈。

建模一个床头柜示例

• 下面我配一个使用流程来说明这个照片匹配
  可以是任意格式的图片哈。。jpg和png这些都可以的，后面根据这个图片来新建一个模型出来。。。

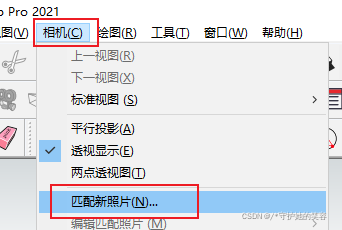

  导入方式：相机-匹配新照片

• 如，我现在导入一个床头柜

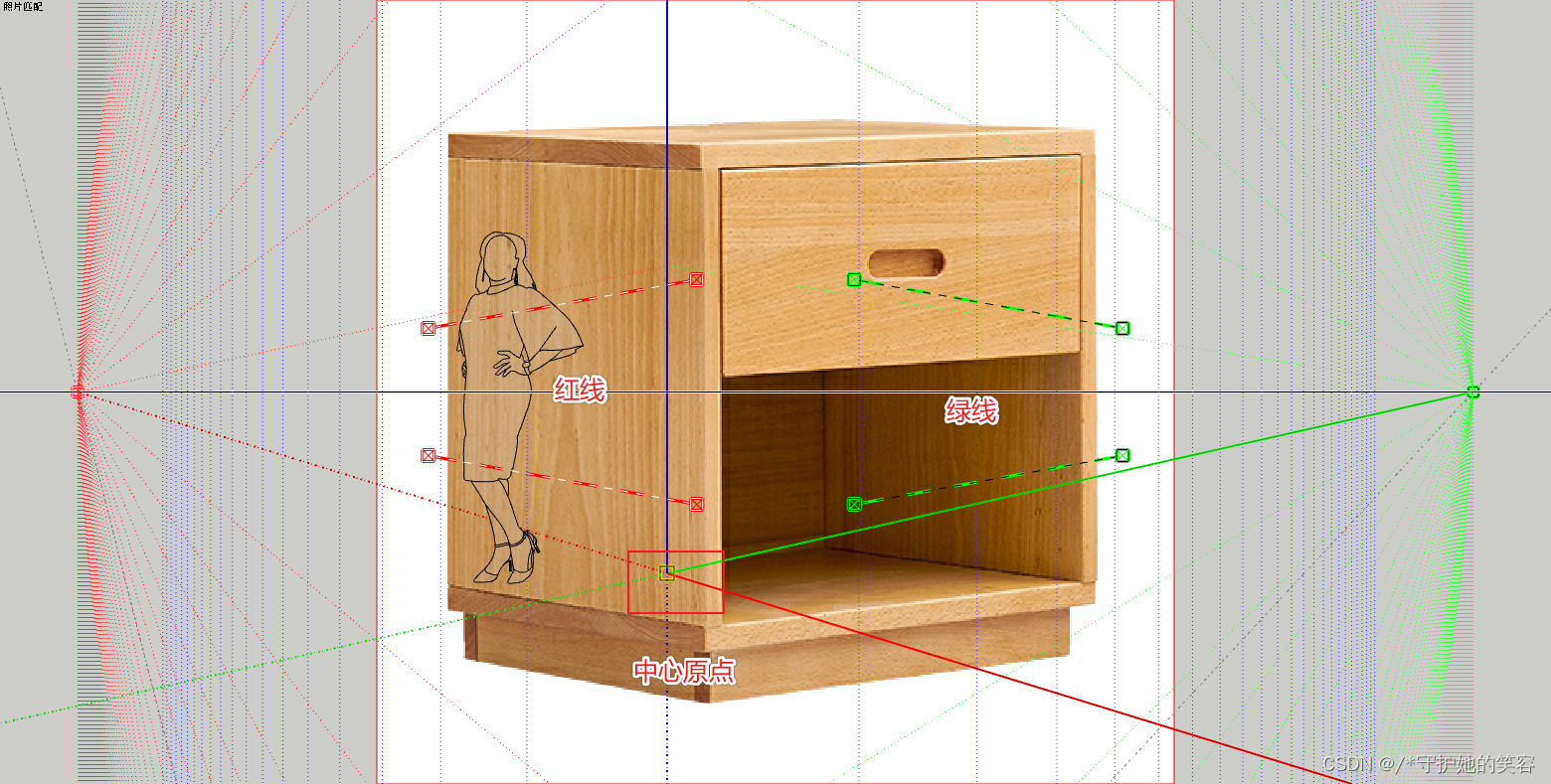

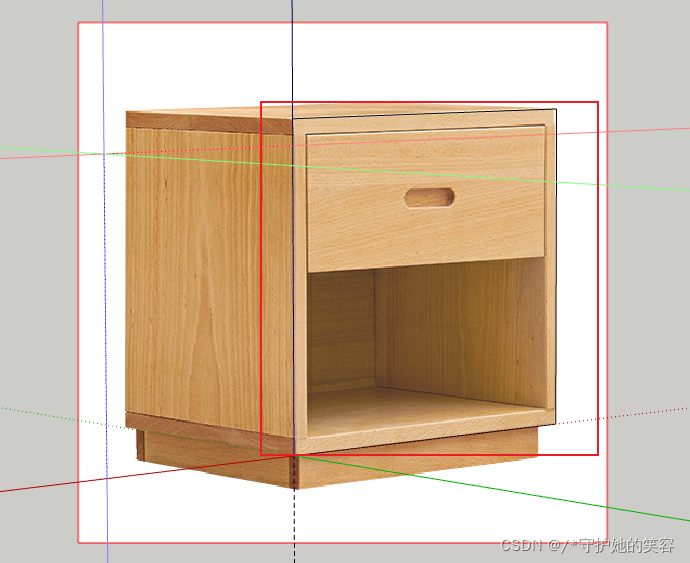

  导入后呢如下图，有中心点和蓝绿线需要定义
  • 中心线，放再左右两边的分割地方【注意，不是再左下角为佳，如果有分层的话，中心线定位在最外层】
  • 绿色线：定位左侧的宽【左侧平行线】【定位比较明显的线上，且尽可能长一点】
  • 红色线：定位右侧的宽【右侧平行线】【定位比较明显的线上，且尽可能长一点】

• 具体使用方法我用导入的上图说明

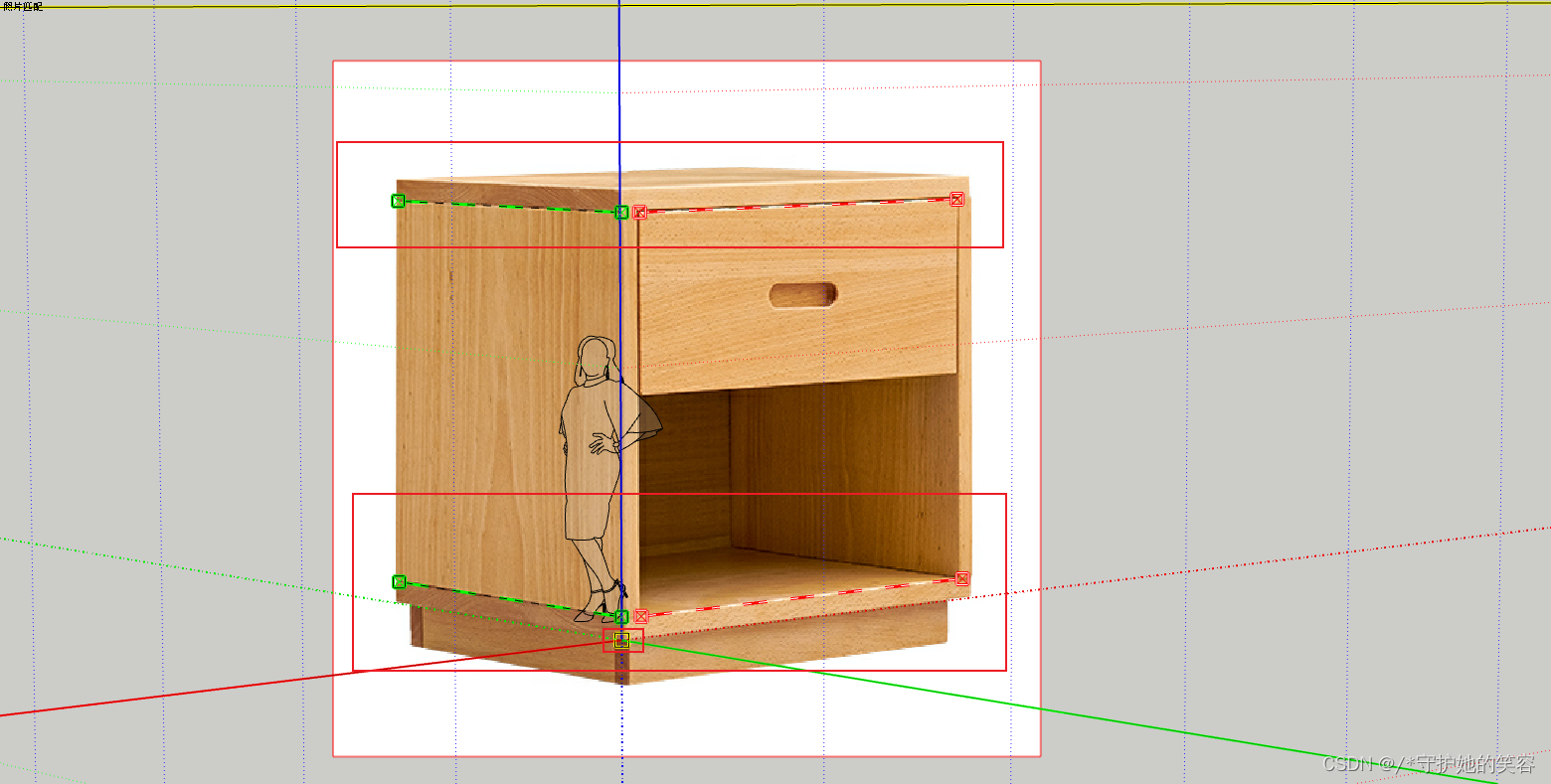

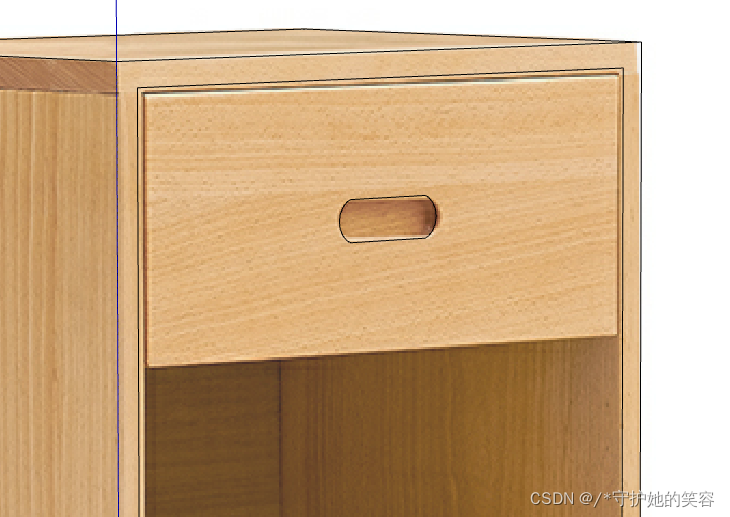

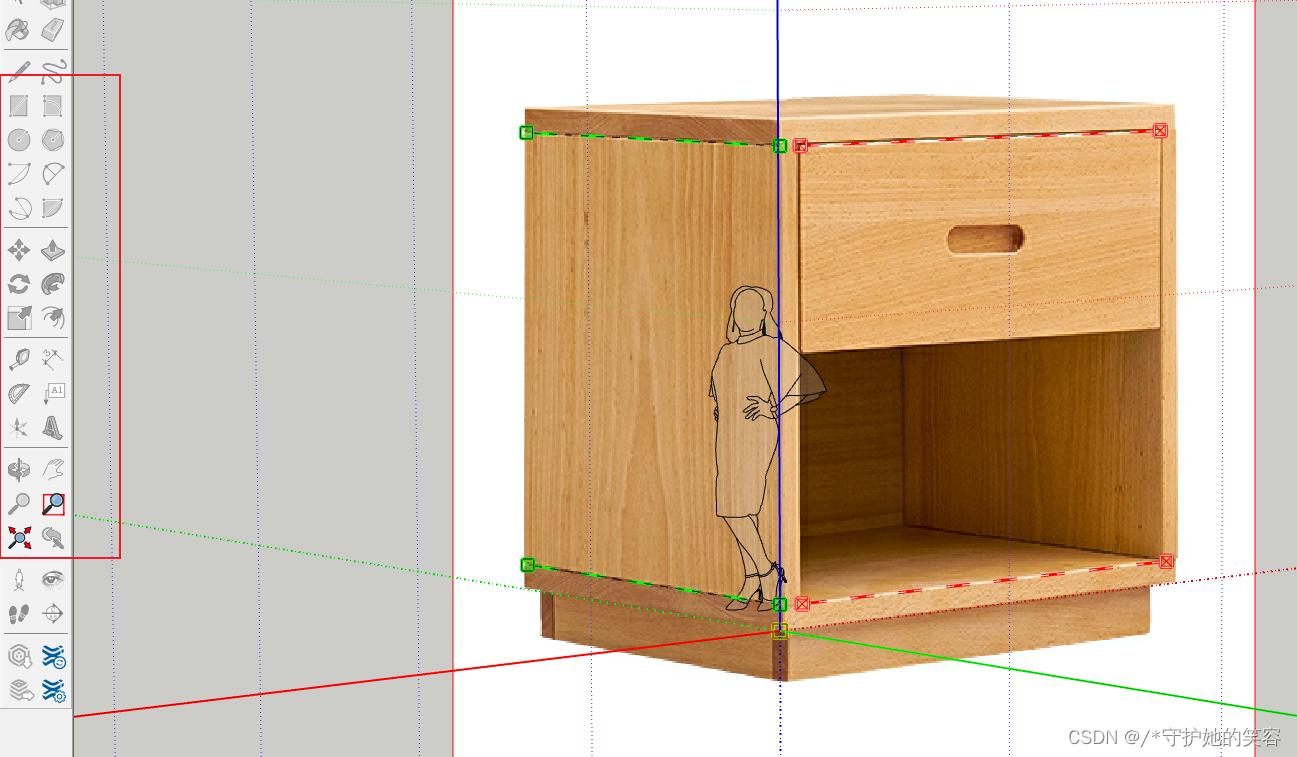

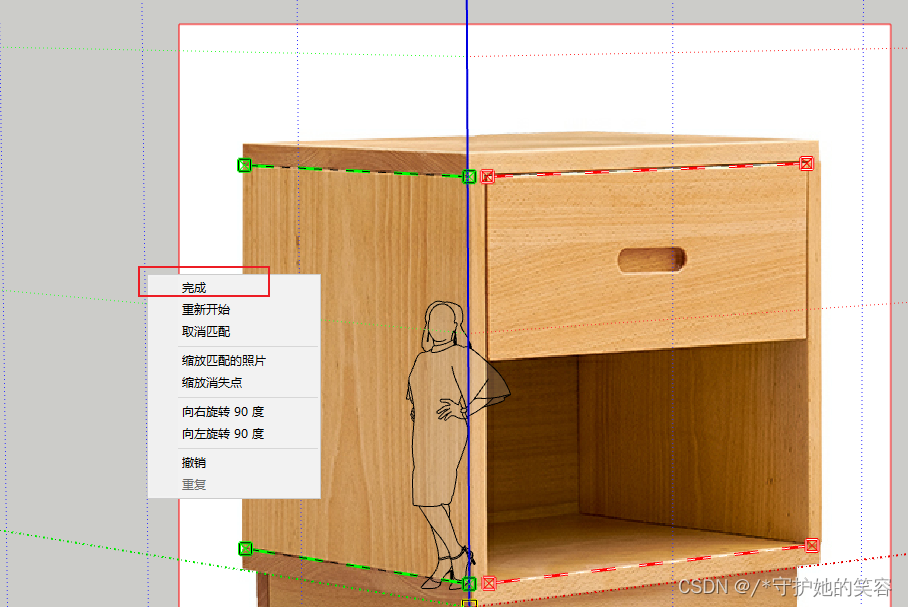

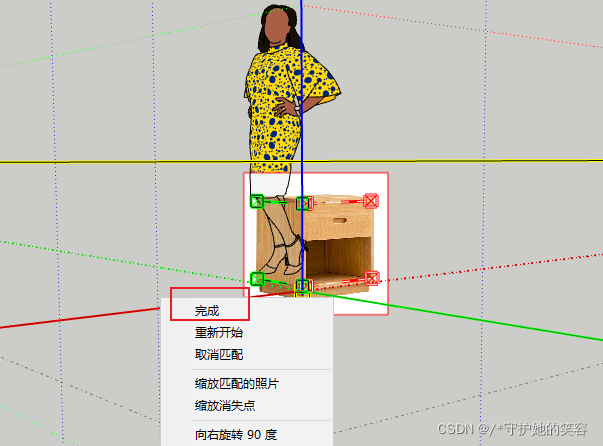

  定位好以后呢如下图【是放大定位的哈，要尽可能精确】，看得出平行线对齐的把？


• 然后点击完成

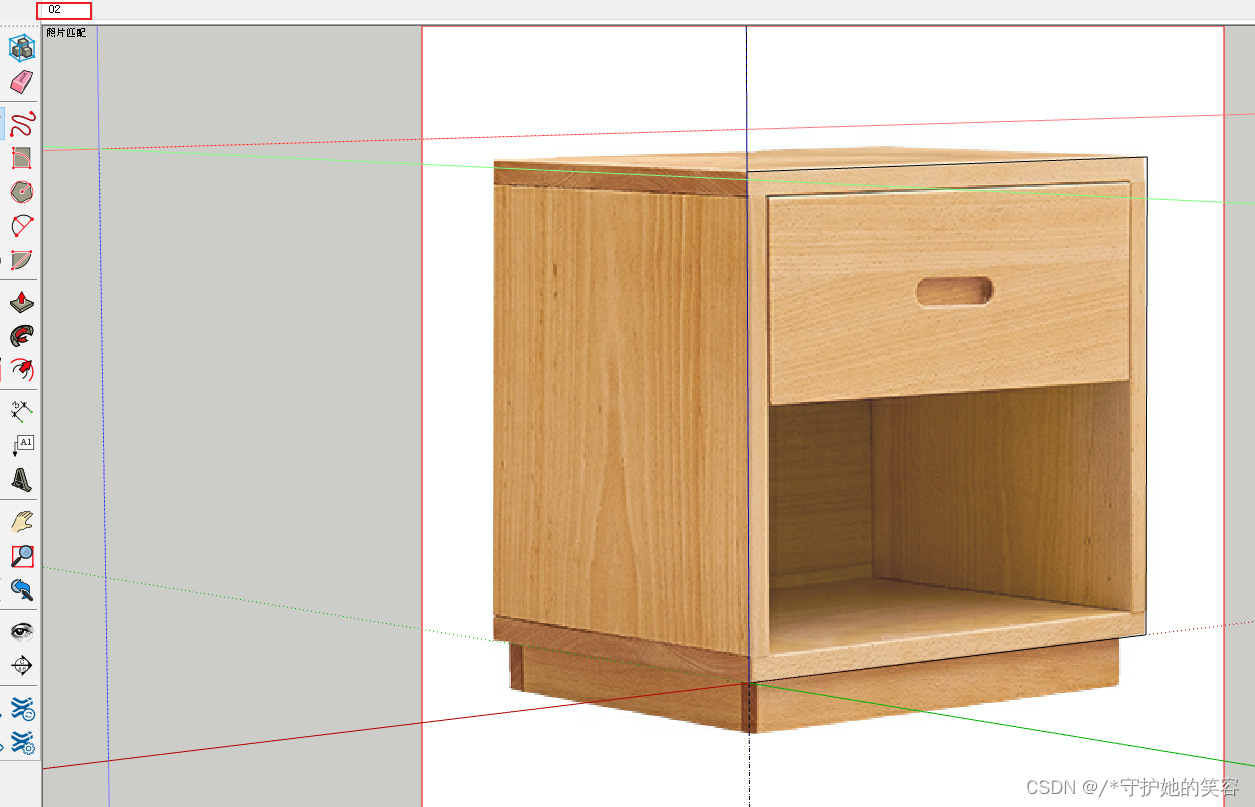

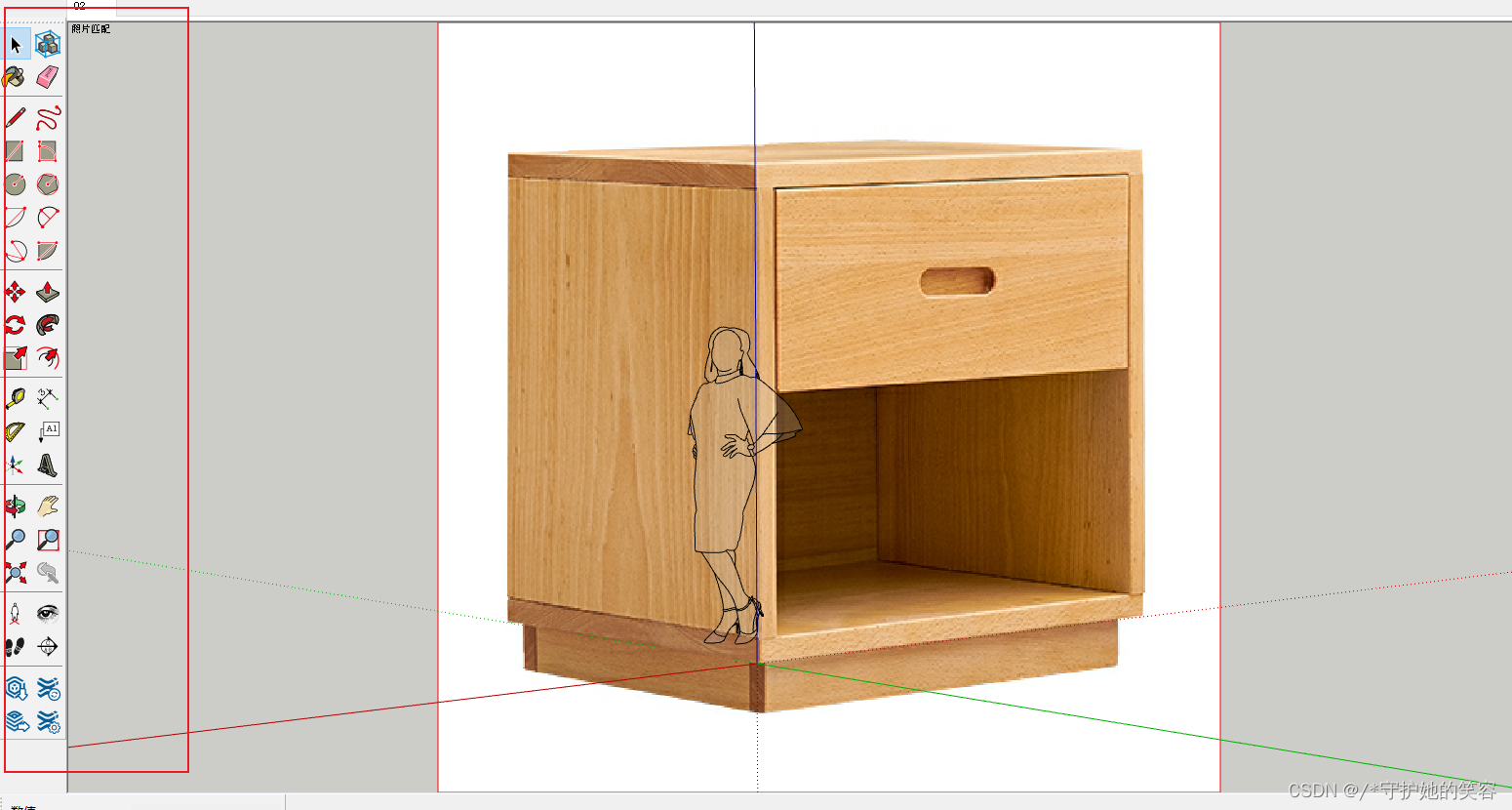

  可以看到线条消失了，而且左边工具栏可以使用了【编辑图片是不能用左边工具栏的】

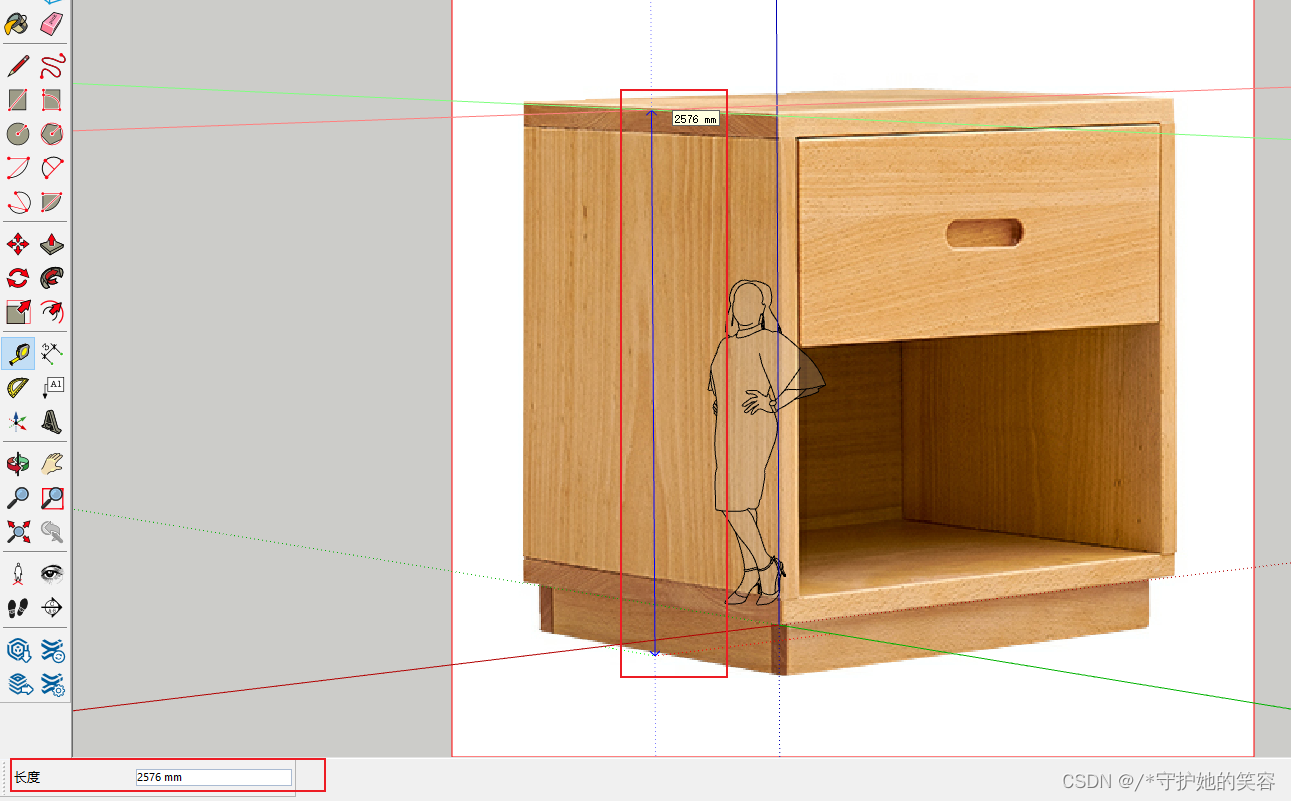

  我们先完成的意义呢就是，测量这个物体的大小，因为人物有1.65米左右，这个床头柜明显比人物大得多，正常情况柜子不会有这么大的哈。。。。
  可以看到这个柜子有2.5米。。。 一般床头柜正常大小也就40-50cm【你也要根据你弄的实际物品来调整实际大小哈】


• 所以需要再次进入图片编辑模式调整柜子大小

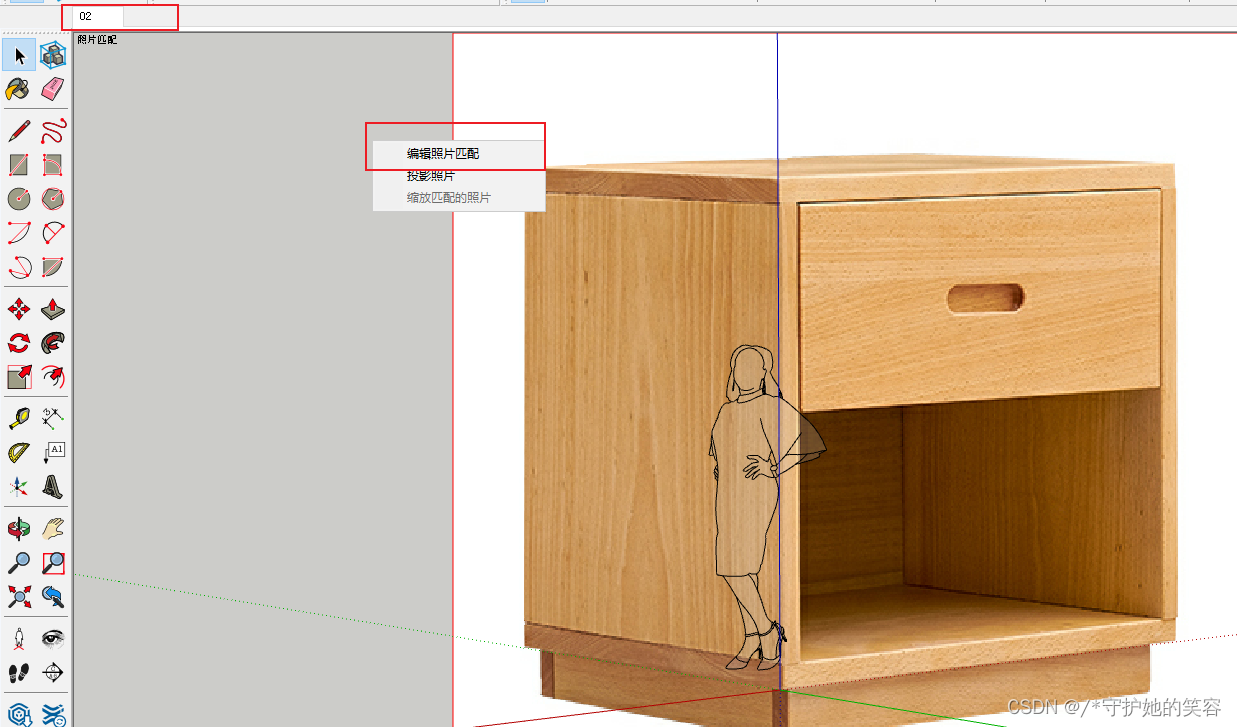

  直接右键任意地方，点击编辑照片匹配即可【如果版本低了可以要右键点击左上角名称才行哈】

  看，进入以后又回到刚导入照片的样子了，且左边工具栏又用不了了


• 因为这里面是不能有尺寸的，所以只能根据人物做参考来调整个大概【可以不必很精确，如果要精确的话，可以建模完成了以后最后用钢卷尺来调整大小哈】

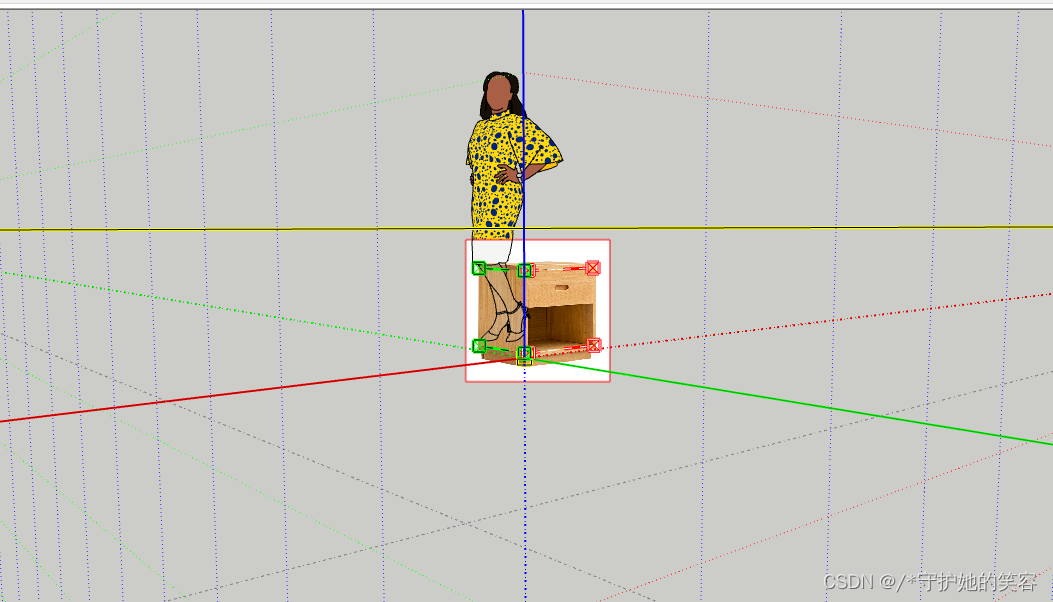

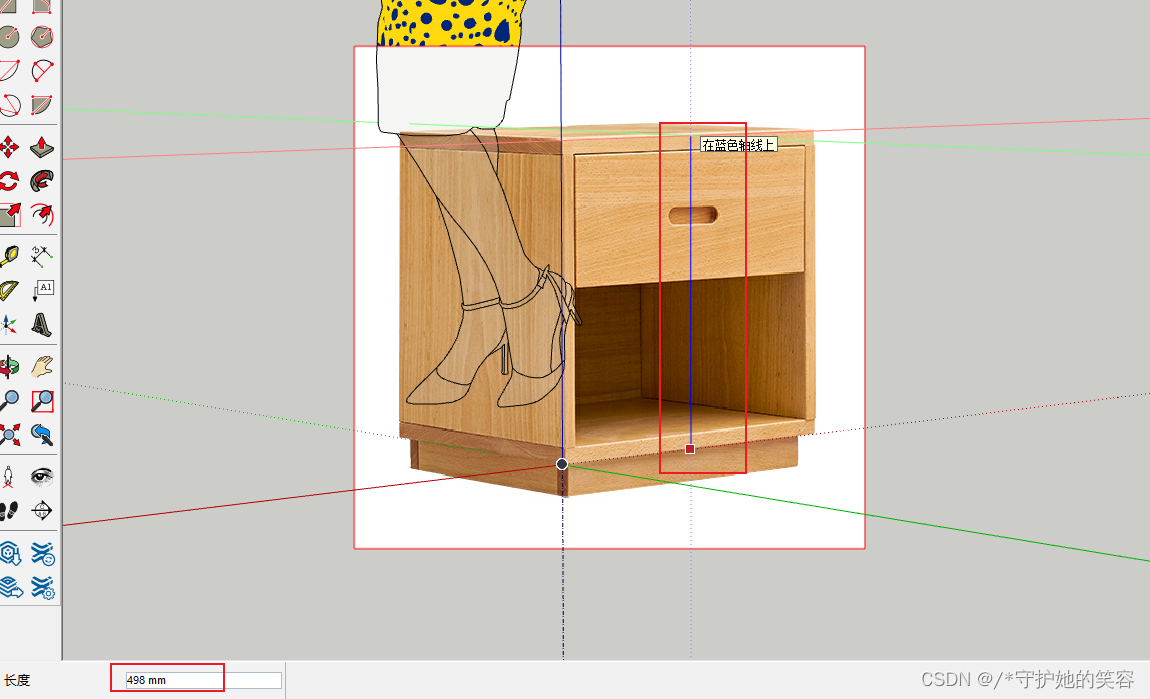

  调整呢，鼠标放到中间蓝色的线上，会提示放大或缩小，往上的调大，下是缩小【调大缩小的是人物哈，而非物体】
  因为床头柜高度一般到人的膝盖，所以。。。


• 然后可以点击完成，再次测量高度

  50cm左右，差不多了，此时，大小比例差不多完成了

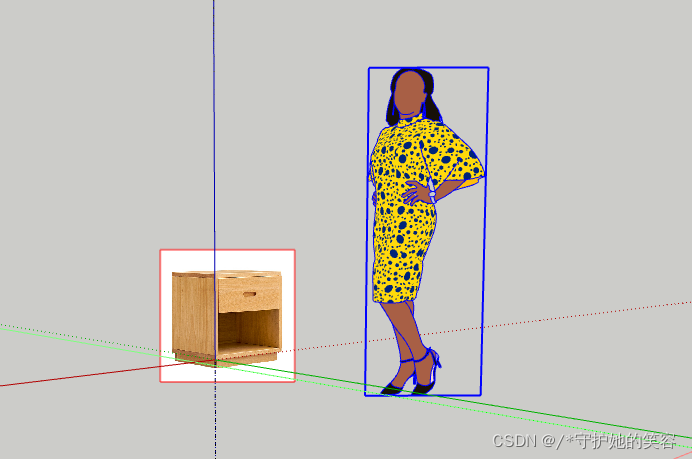

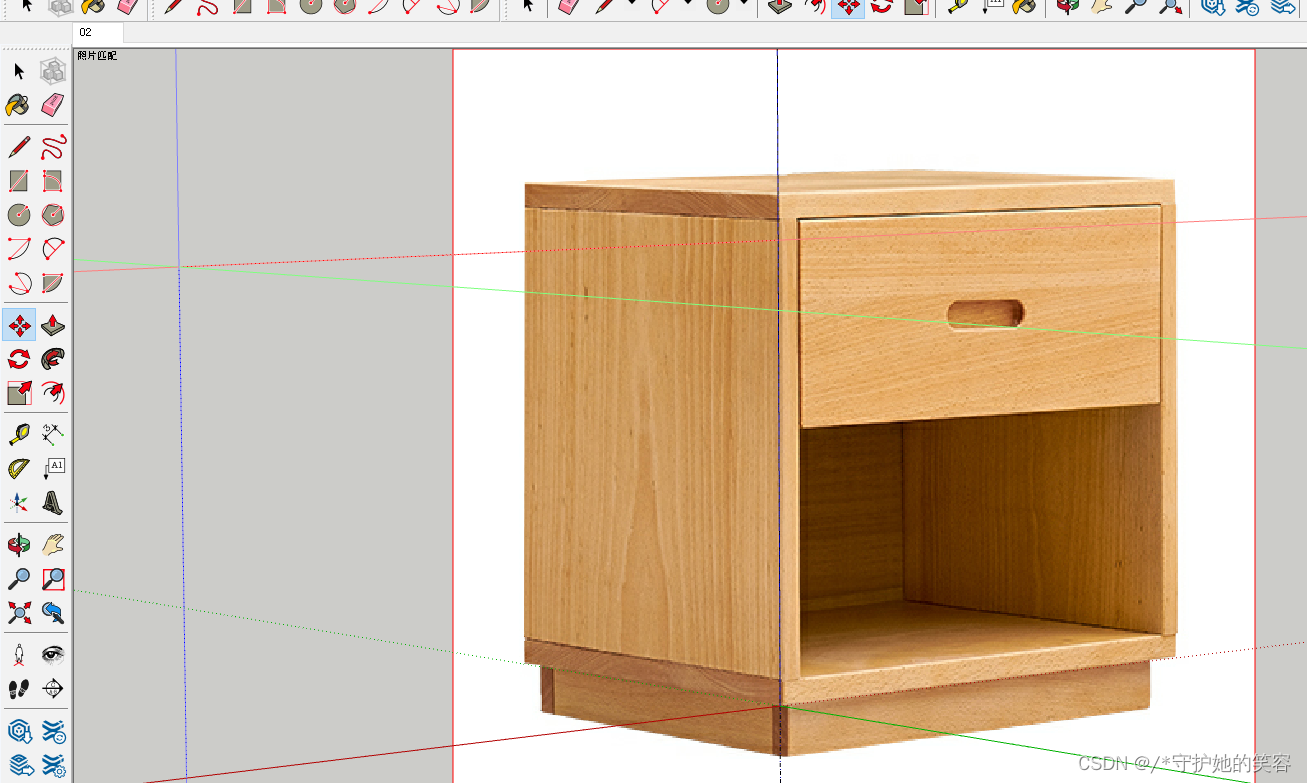

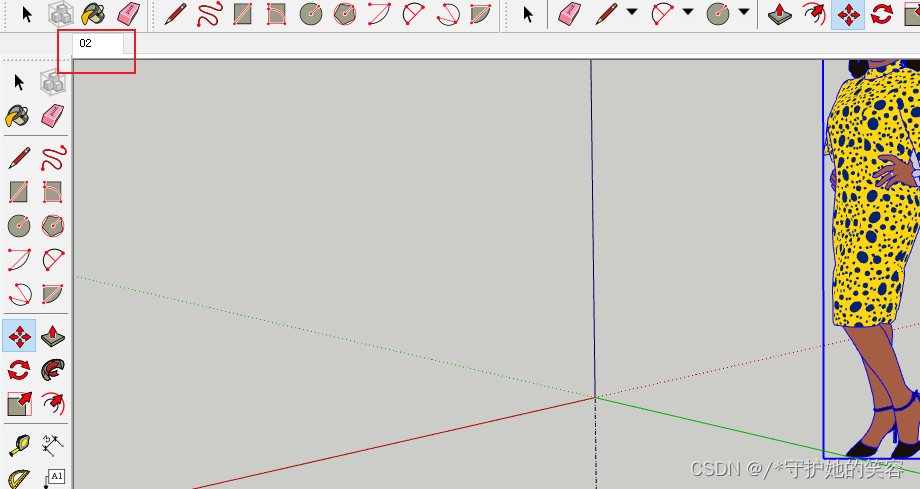

  然后我们把人物移开，不影响我们后面对柜子建模

  注，我们不能旋转屏幕，不然模型就不见了
  如下，我旋转屏幕，柜子不见了

  此时，点击左上角的名称，模型才会重新出来哈



• 然后就开始绘制模型了
  用直线工具就行，绘制的时候，我们取整【可以直接输入数值的】

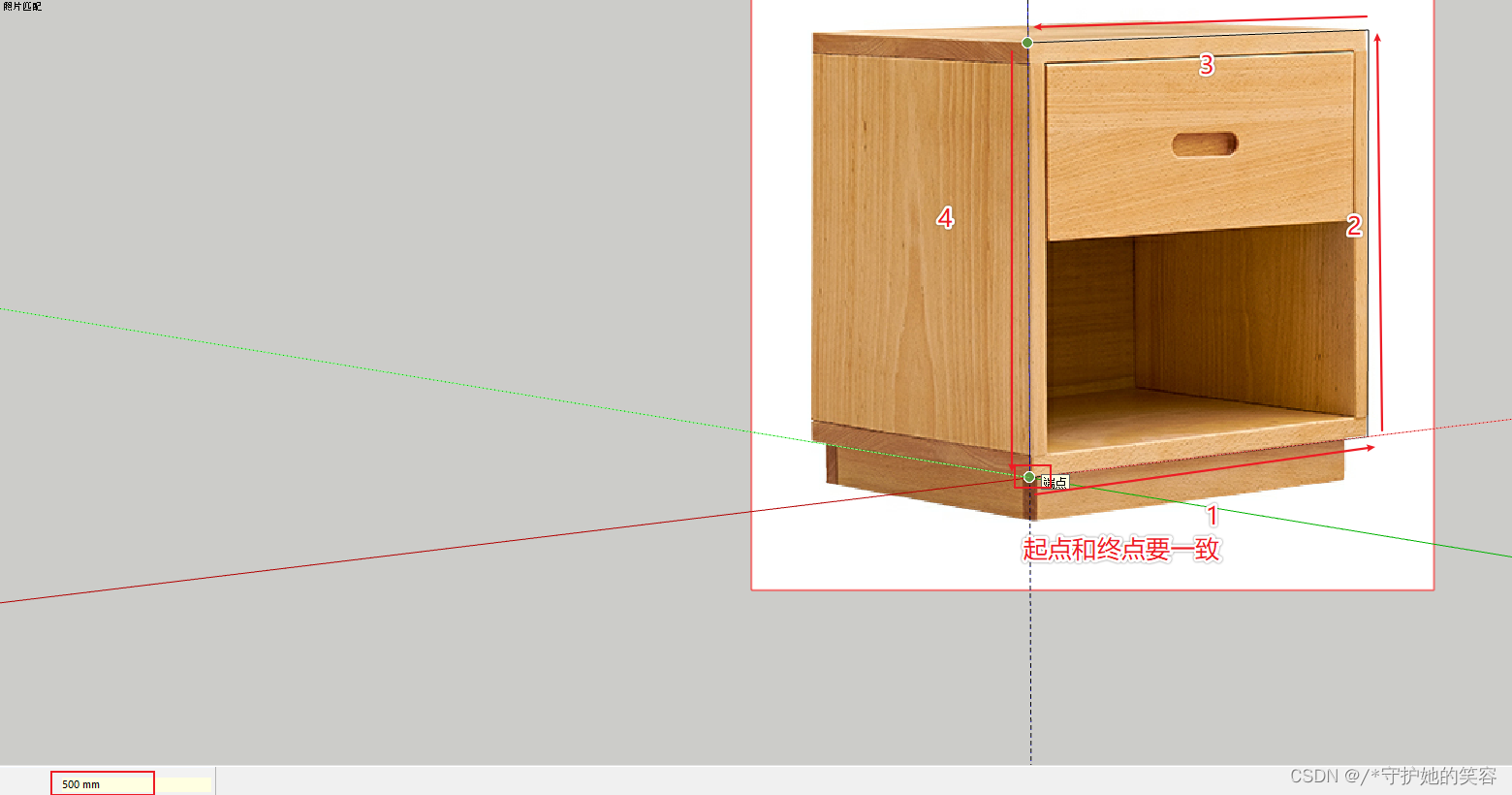

  如下，我先绘制表面，每条直线我都是直接输入差不多的数值取整的，没有小数，也没有≈哈。

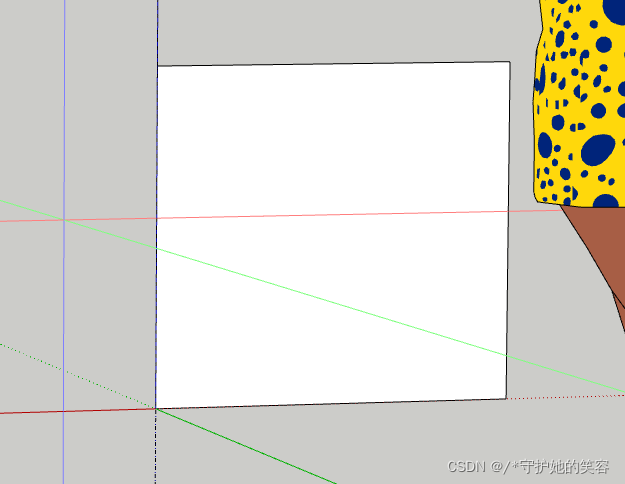

  此时就生成了一个面

  旋转看就明显了【如果没有生成面，证明4条线不在一个平面或者首尾没有相连。】

  继续点击左上角的名称，把模型调出来

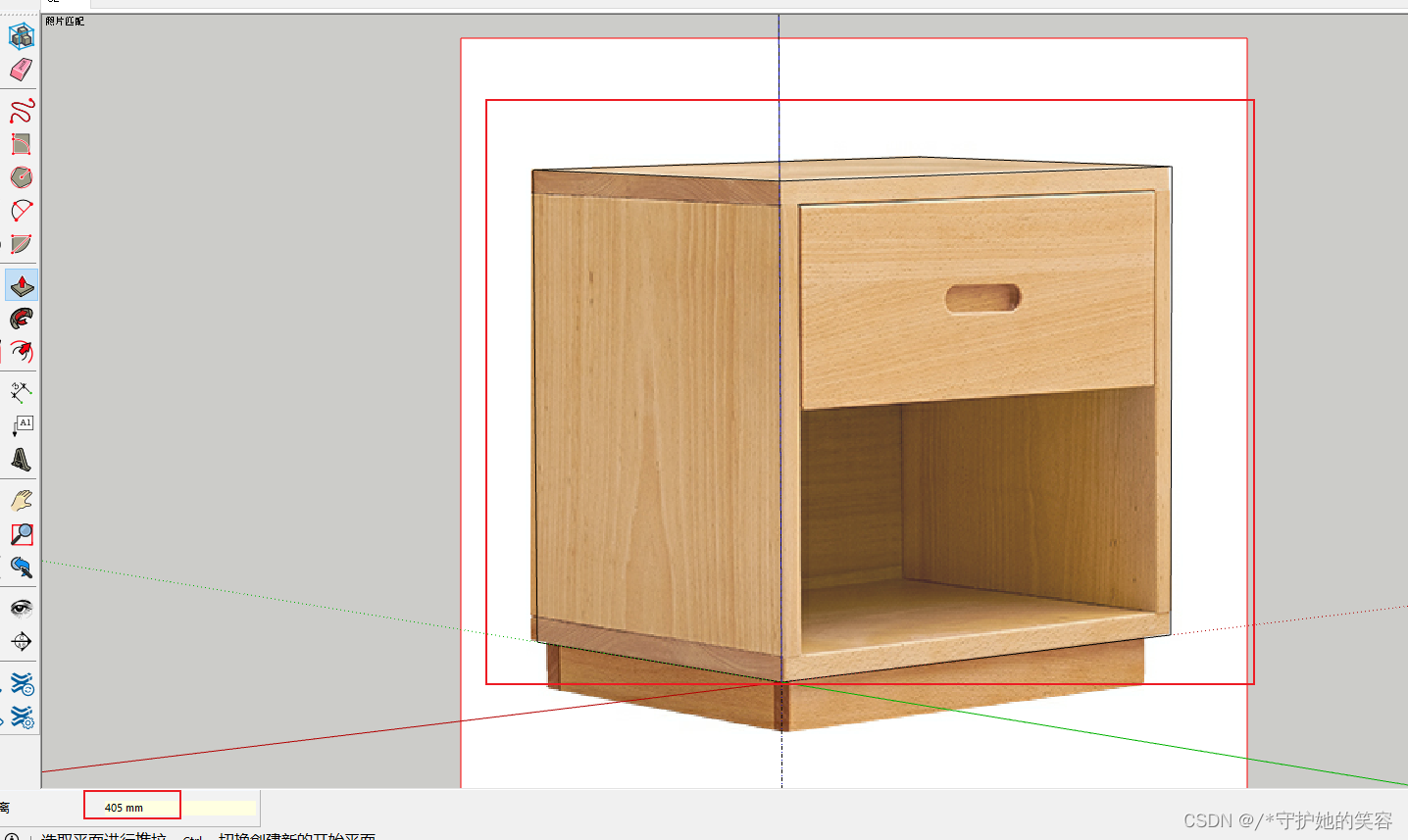

• 然后使用推拉工具，推拉出柜体深度
  我取的值是405，看的出来柜体有一层白色了把

  用卷尺看柜子厚度，21，应该就是2cm的板子了

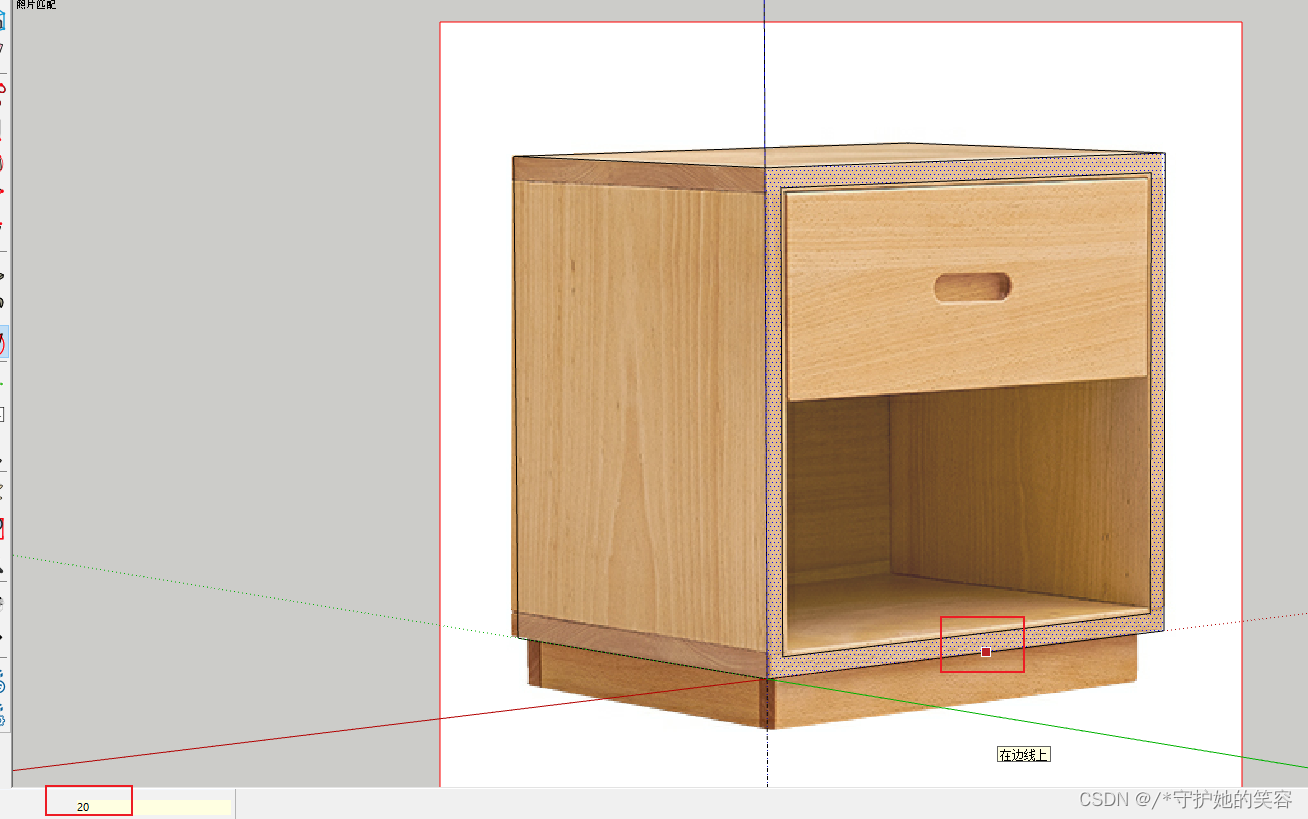

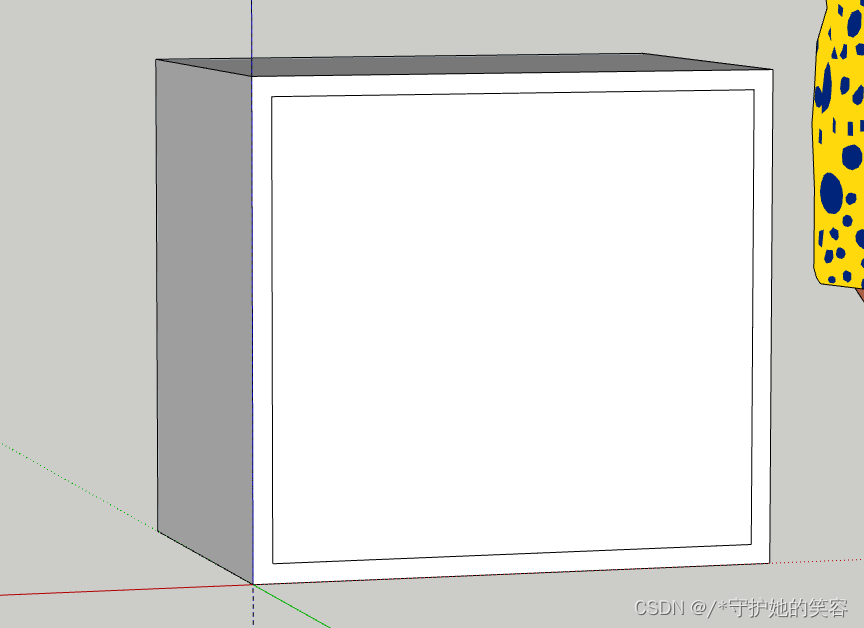

  所以我们用偏移工具，对这个外框缩2cm，最终如下

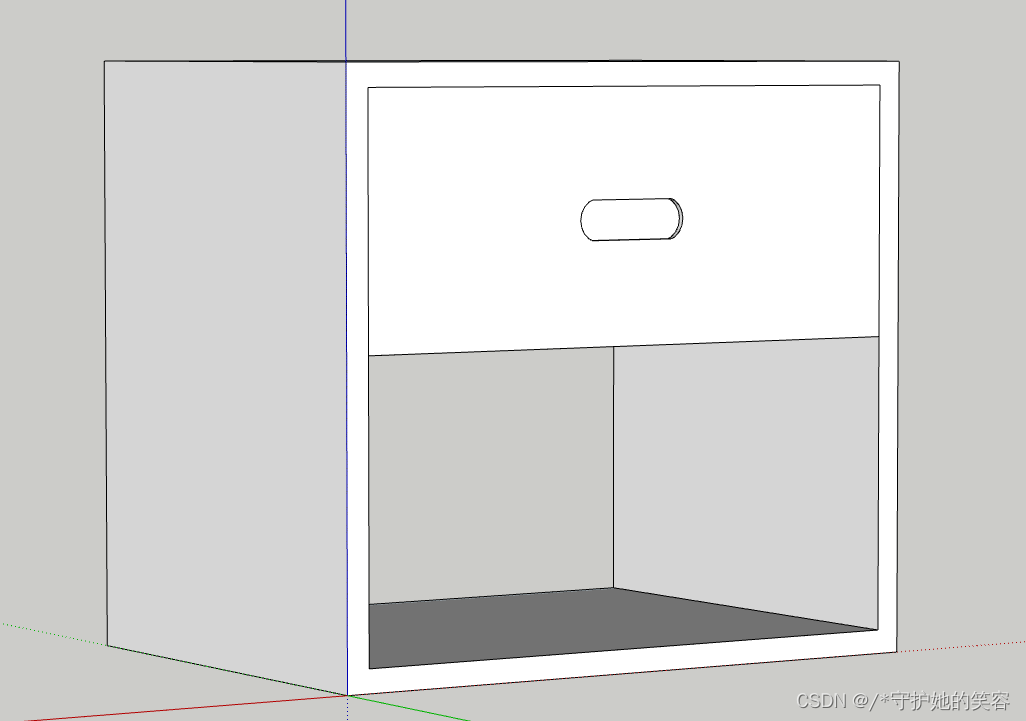

  最终旋转一下，效果就是这样子的哈

  再次点击左上角的名称标签把柜子调出来


• 用卷尺绘制参考线和一个中心线
  参考线

  参考线和中心线都拉了如下

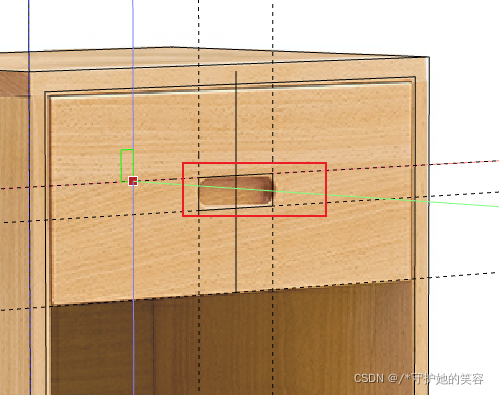

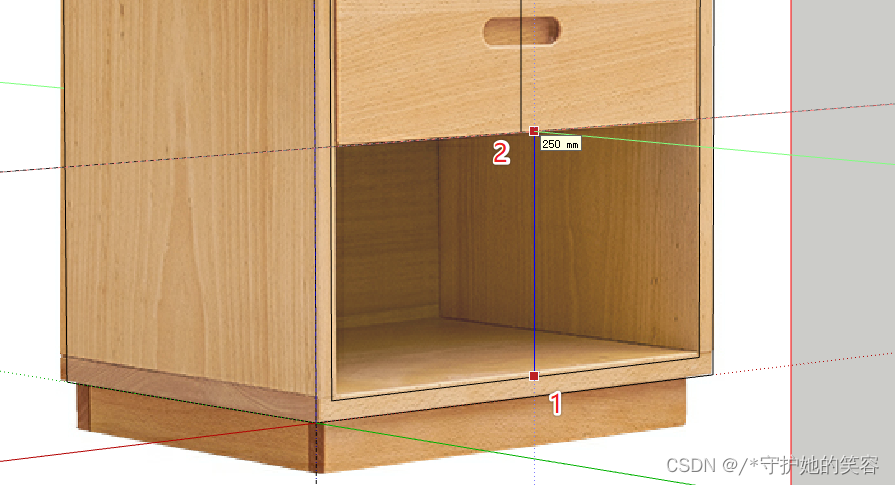

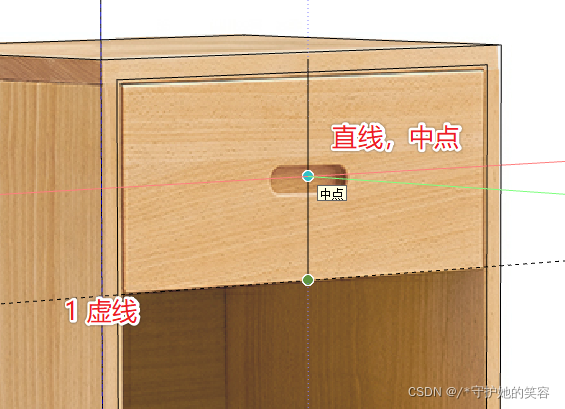

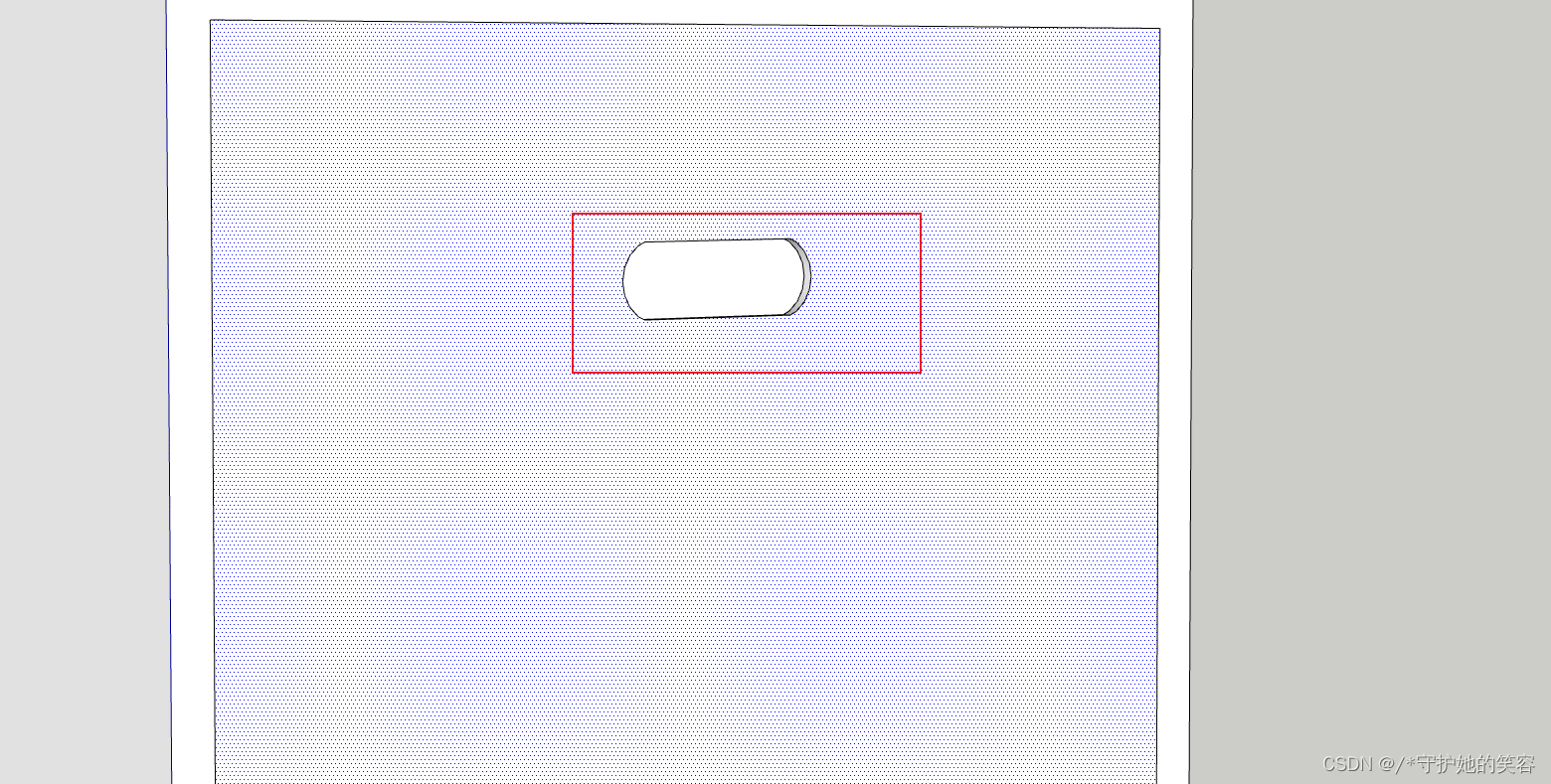

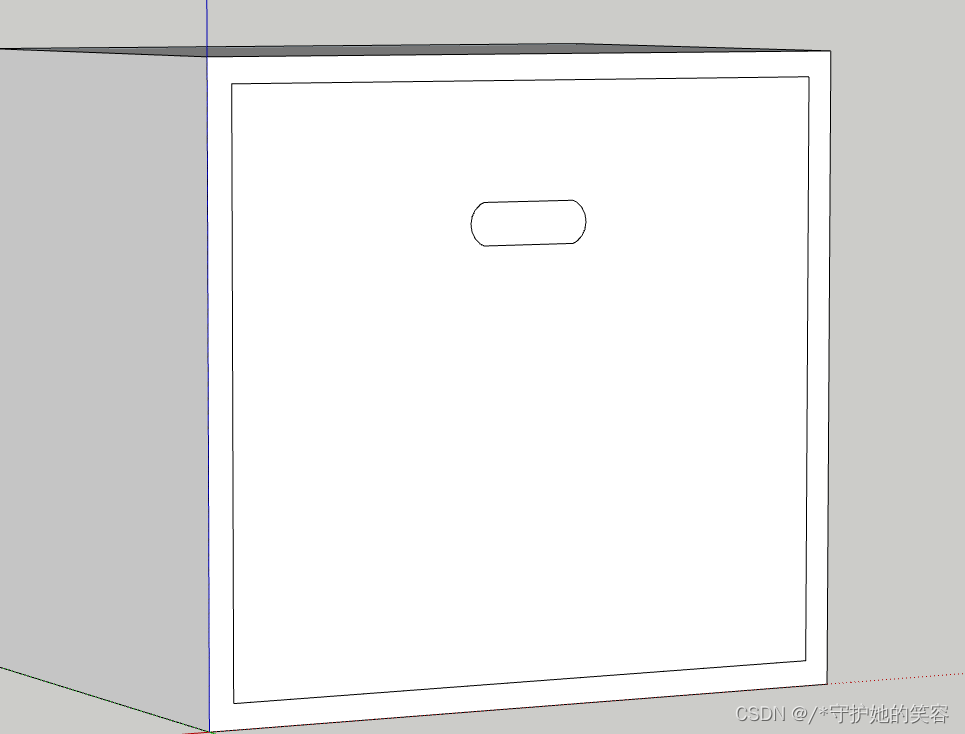

• 继续用卷尺绘制抽屉的中心虚线，然后拉一个矩形【其实也可以不必这样拉参考线的，只是这样更精确罢了。。。】

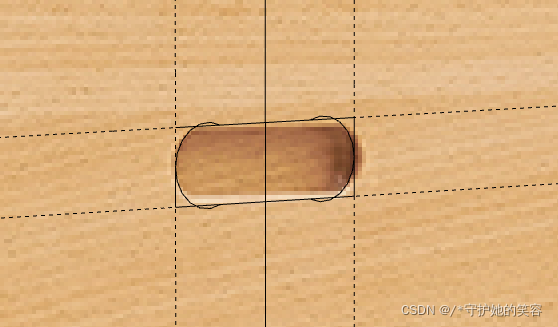

  拉2个圆弧出来


删除多余的线和参考线，最终如下

旋转看看

点名称调回去

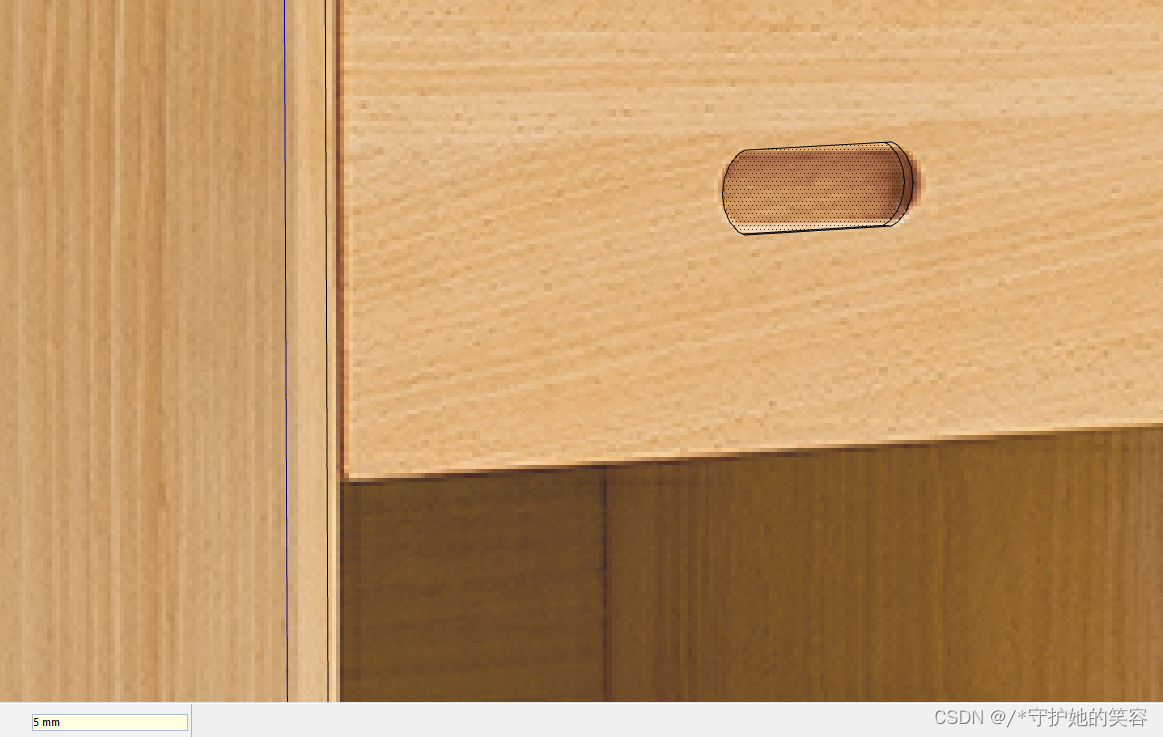

• 用推拉工具向内推拉5mm，虽然不是完美对齐，不过无所谓了，只要大致相似就好了哦

  旋转一下看就明显了

  点名称切回去。

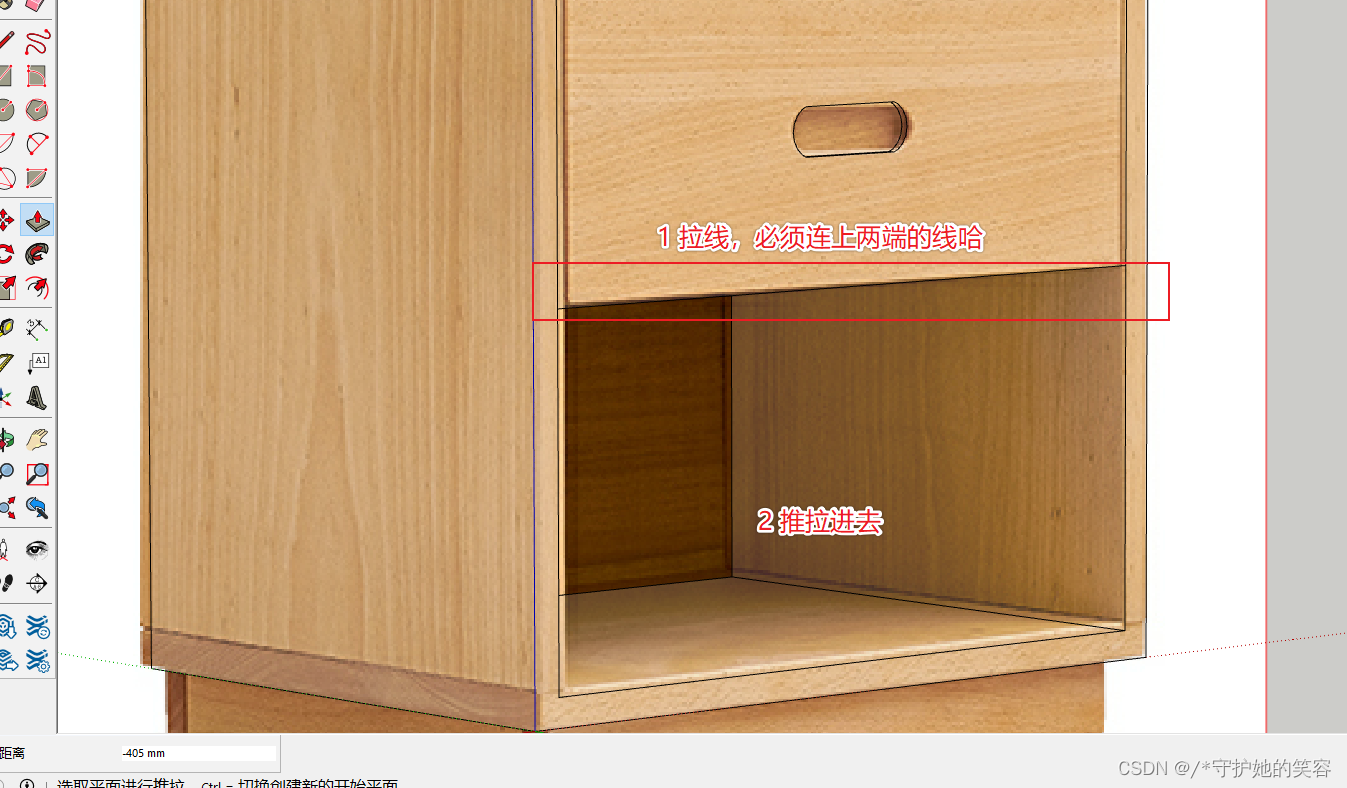

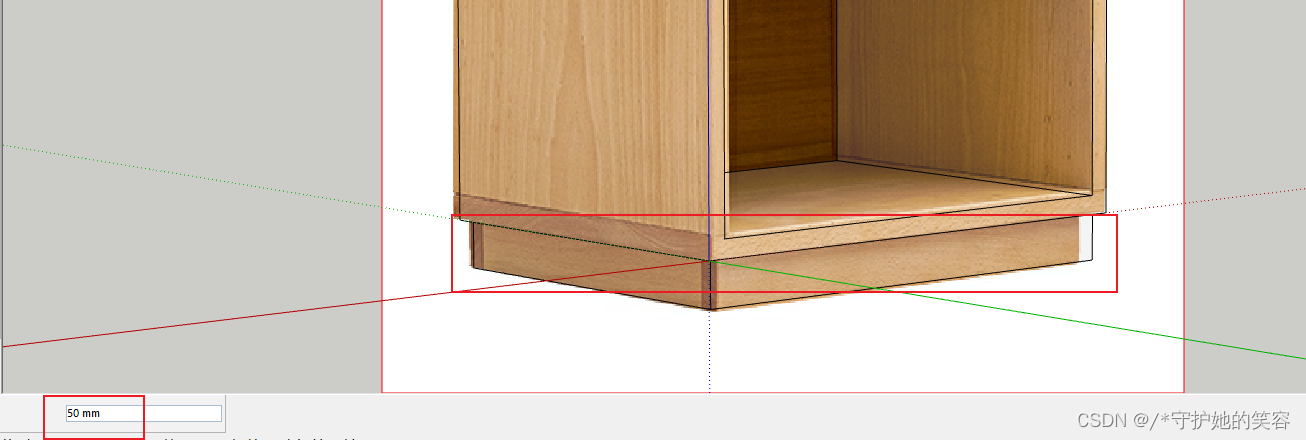

  画一根线并推拉下面部分

  旋转看看效果


• 继续用偏移工具制造最下面的部分

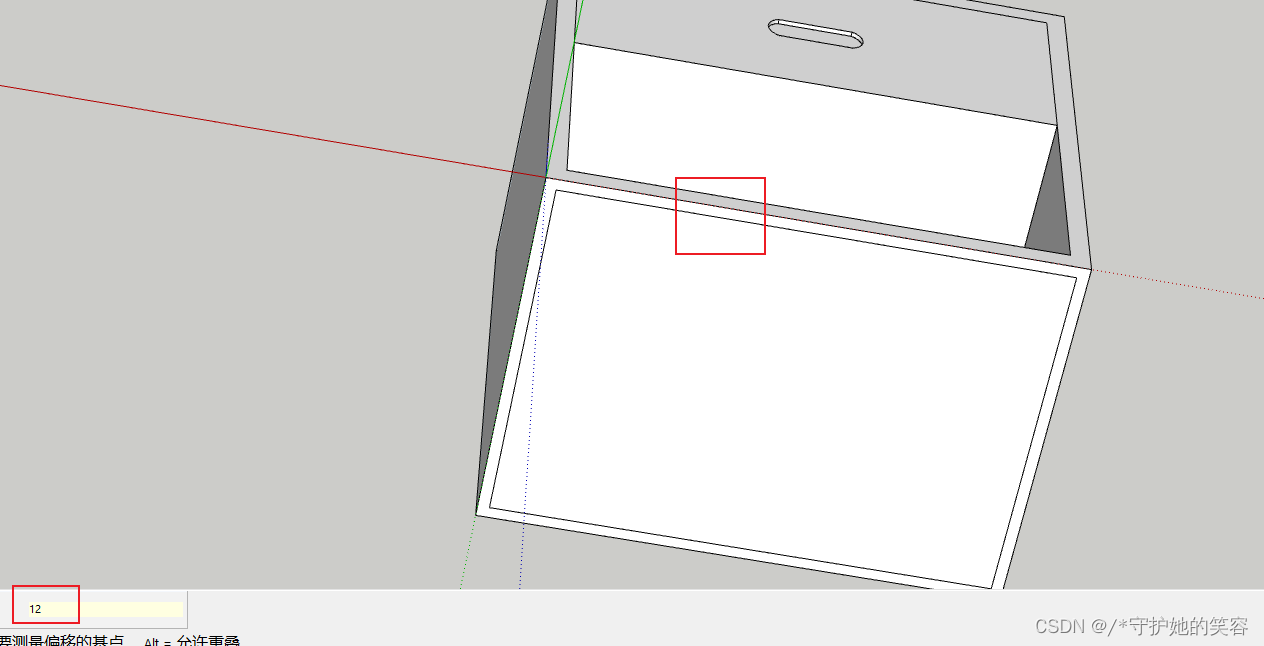

  这个可能要蒙，我先来个12mm

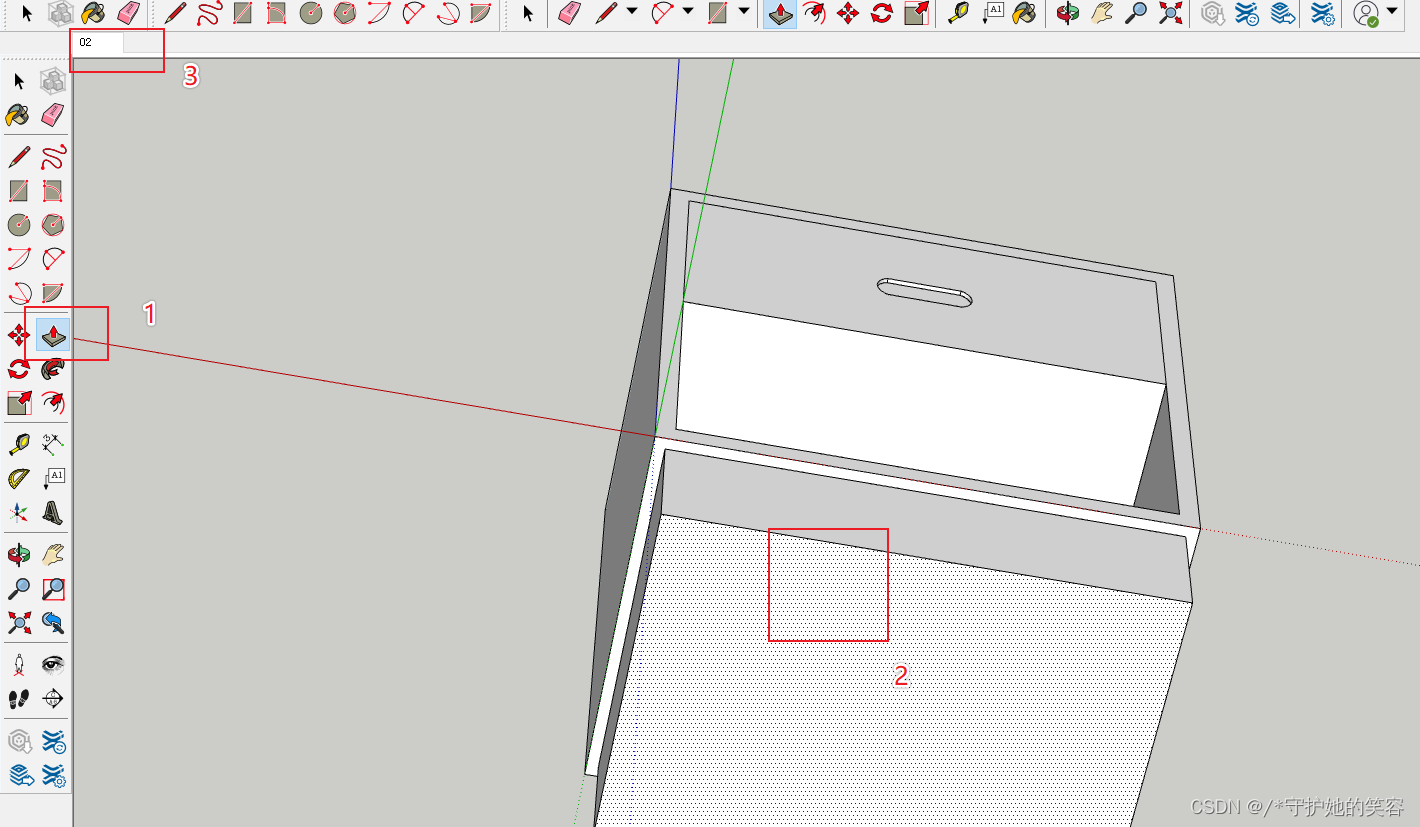

  然后用推拉工具，推拉出最中心部分。。。 点击推拉以后，不要松鼠标，直接点击左上角名称，会自动切换回模型模式，但推拉还维持着的。。。

  像下面，我这边缘没对齐，所以上面的12mm多了

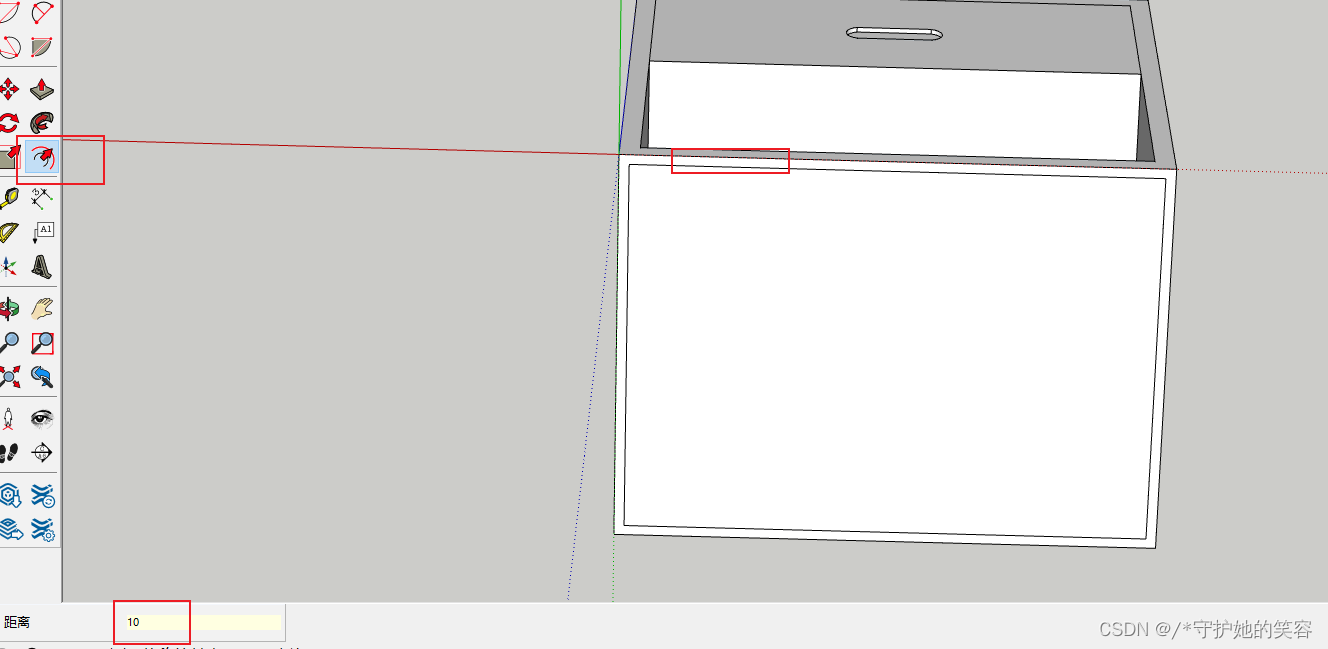

  先按esc结束推拉，然后我们撤回，回到偏移那步，把12改成10mm

  用上面方法继续推拉。。可以看到还有一丢丢偏差，但可以了【如果要调，继续重复上面步骤调整就好了。。。】

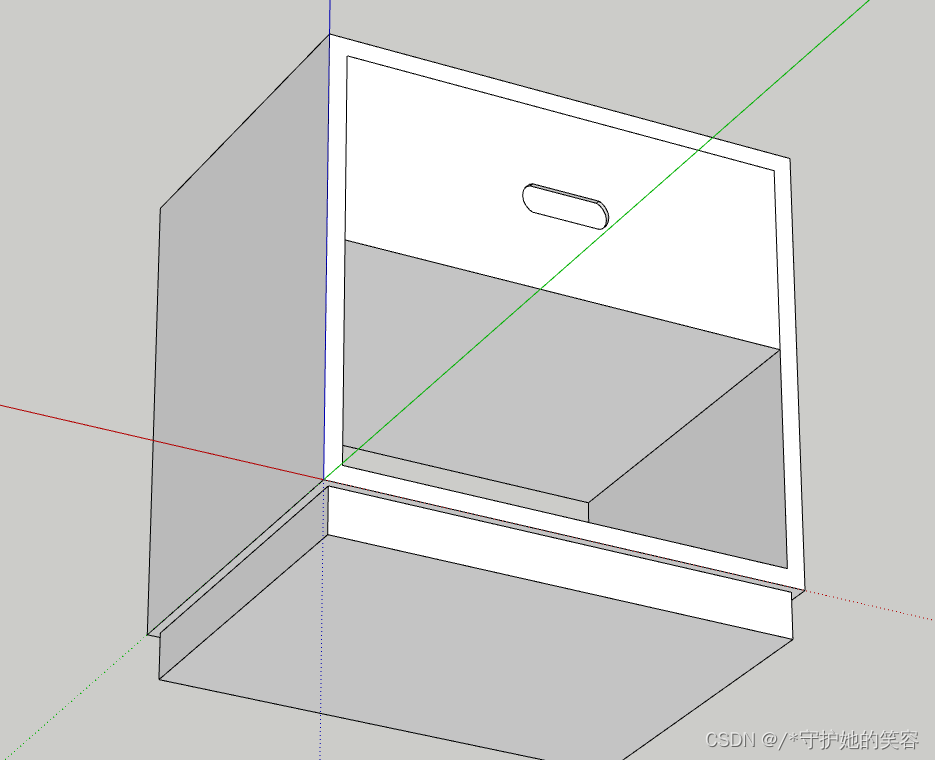

  现在旋转就是这样的了


• 上面呢，柜子就绘画完成了，我们可以结束了
  先点击左上角名称回到柜子

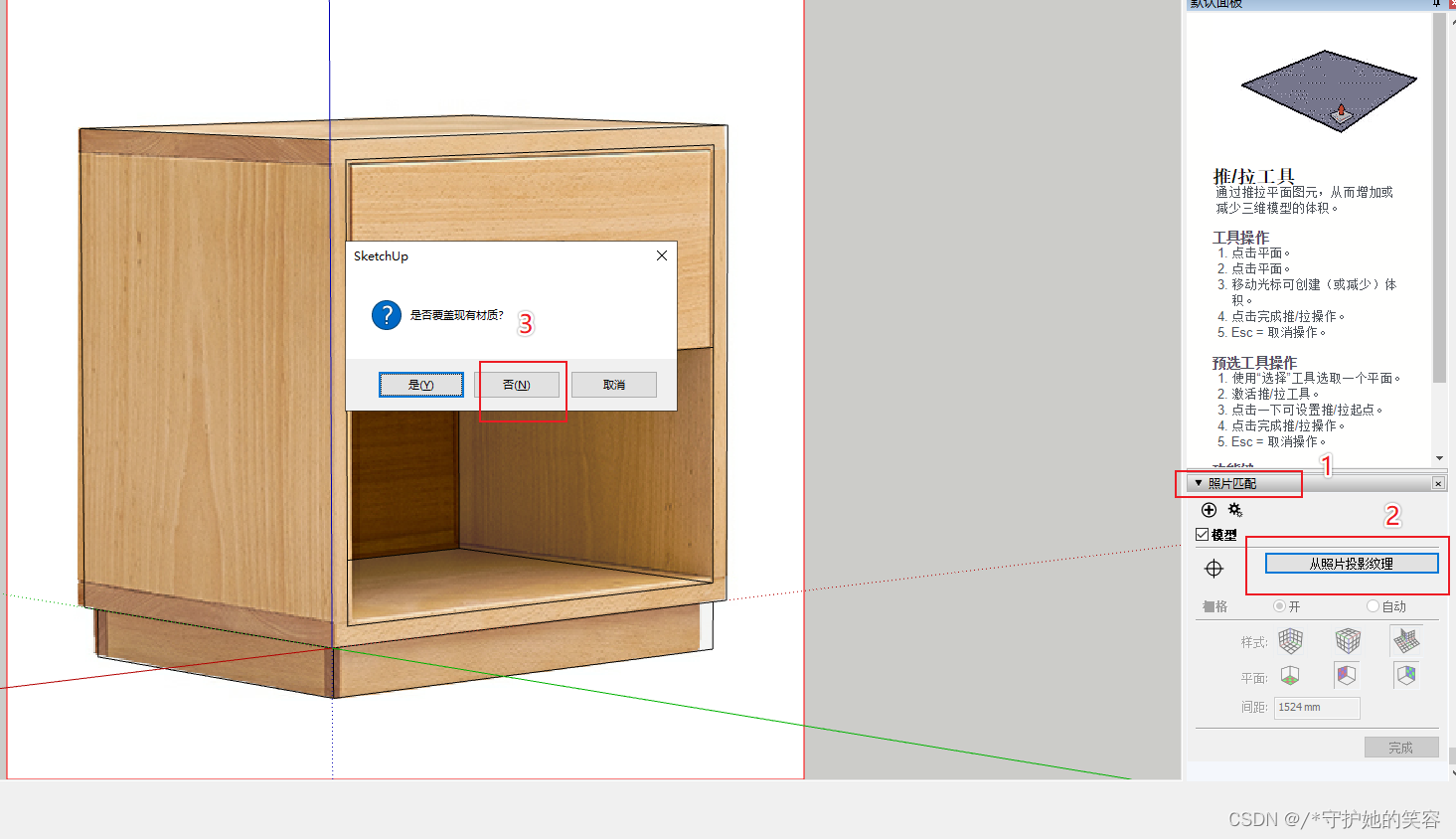

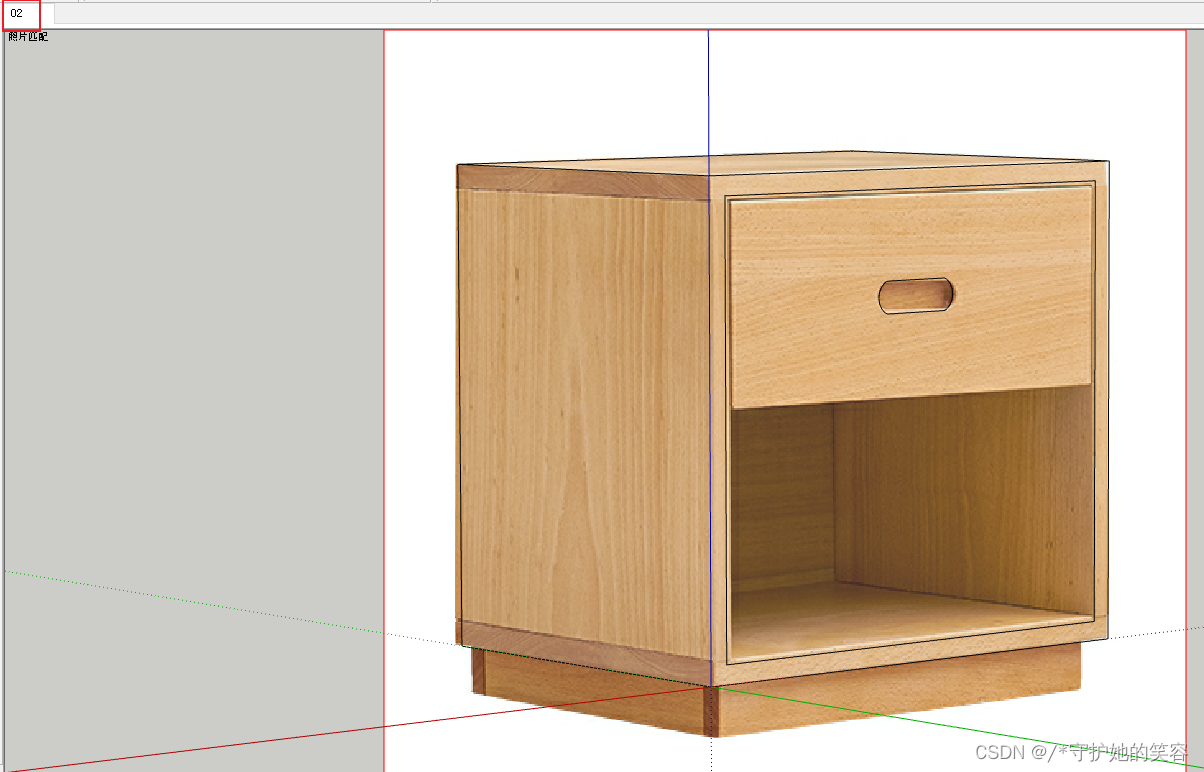

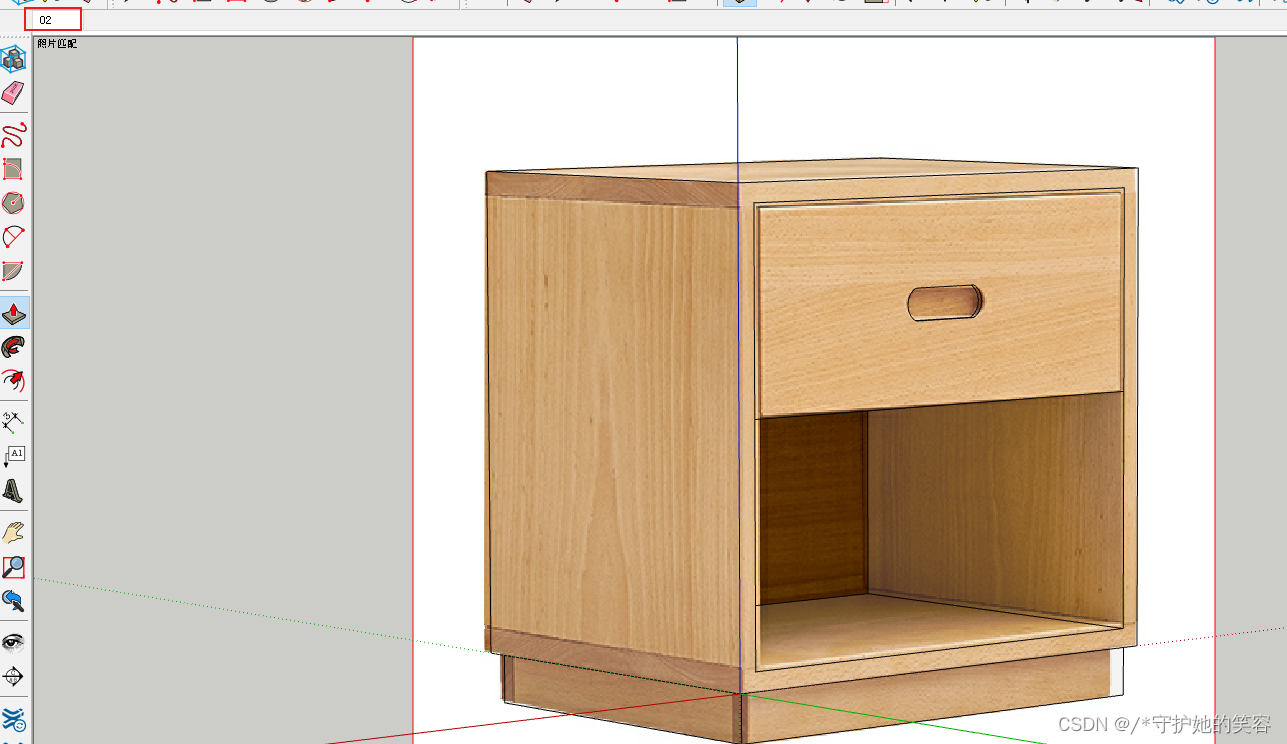

  然后点击右边-照片匹配-从照片投影纹理
  提示是否覆盖现有材质，我们点击否哈

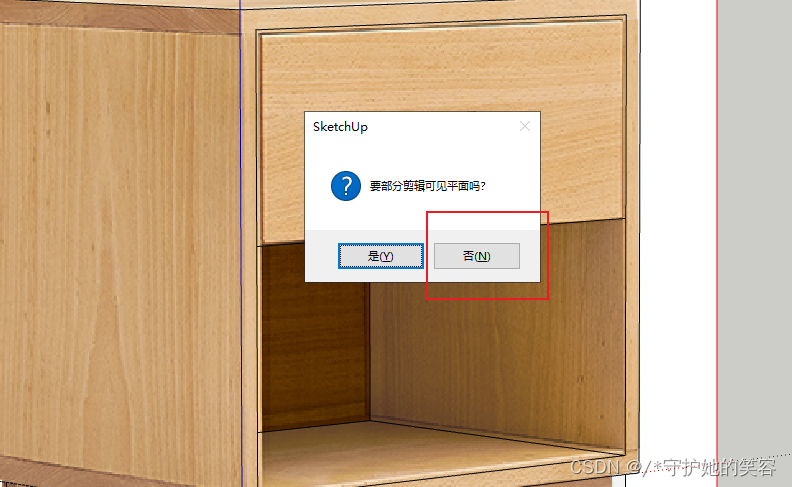

  第二次提示要部分剪辑可见平面嘛，我们也点击否哈

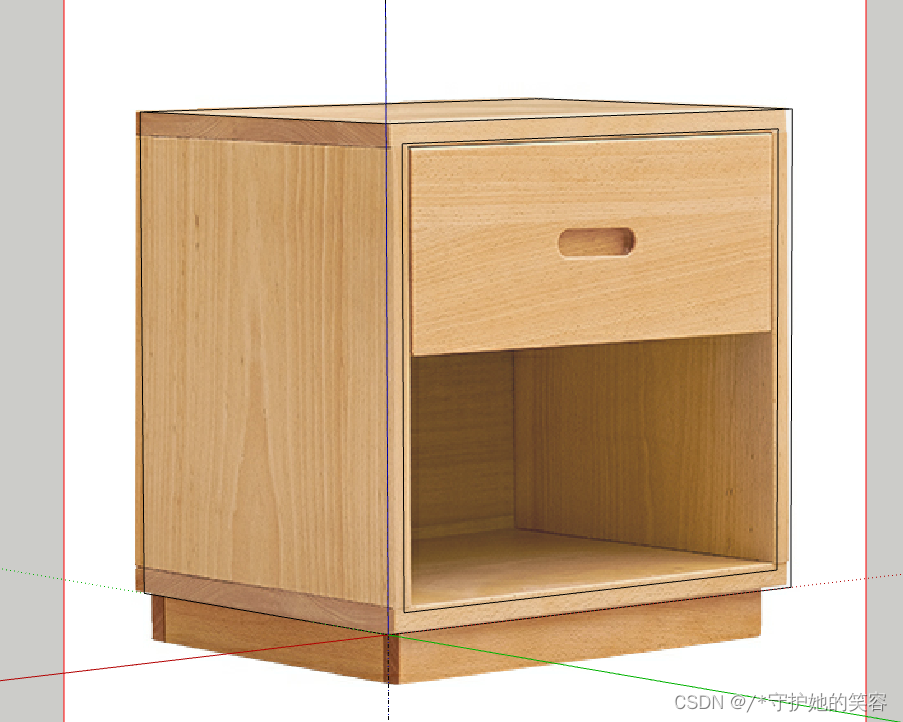

• 现在呢，一个柜子的建模就完成了【材质呢完美后面可以利用材质工具来进行微调，后面才说材质工具，所以现在跳过微调这个步骤】。。。
  下面的开孔背板被我弄没了，卧槽。。。没事，方法会了重来一次就好了，上面也是第一次弄，不够完美。。。

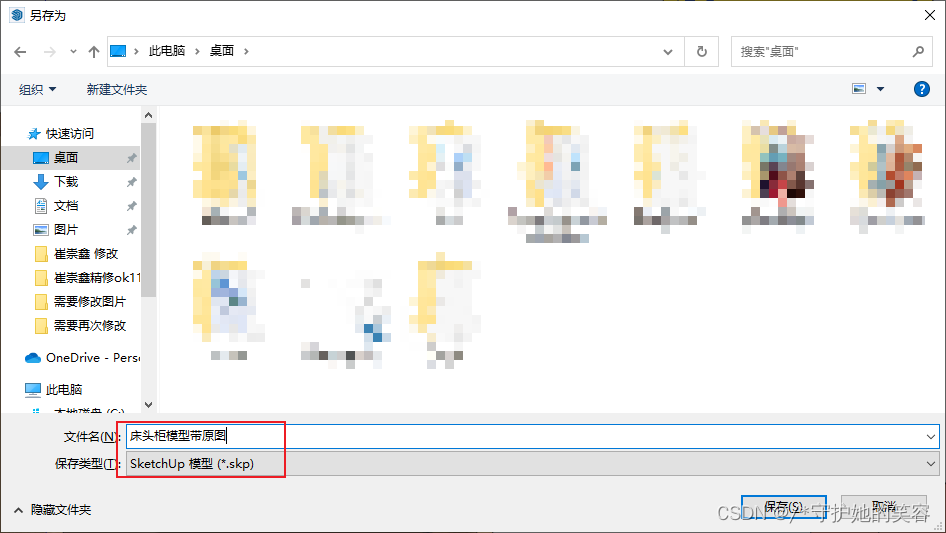

• 保存现在有模型和原图片的状态【后面如果还要修改，可以回来直接修改的哦】

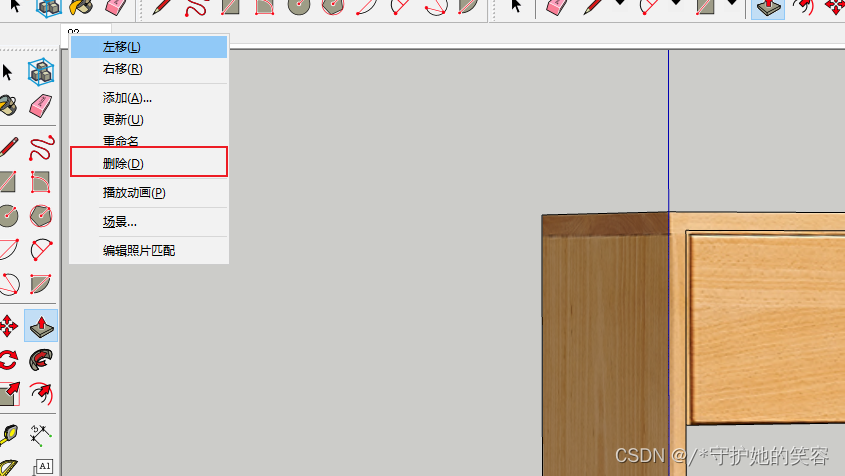

• 最后删除原照片，只保留建模的柜子了

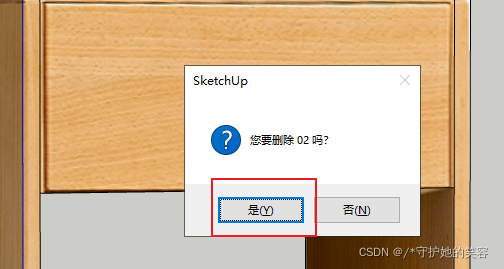

  提示种点击 是

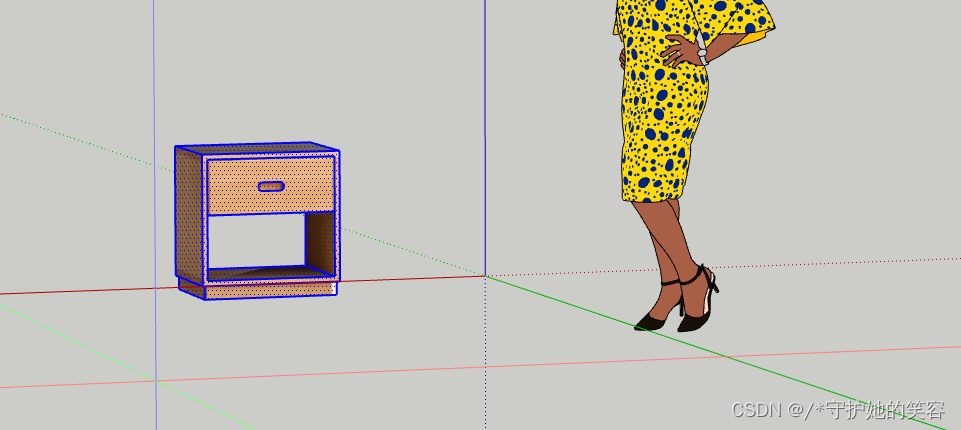

• 成品，现在就是一个3d的柜子了，可以做任意操作哦

  移动这些都是没问题的哈
