CAD中的圆角、倒角、延伸、修剪、偏移功能介绍

有小伙伴向我们提问：不太能区分出「圆角」和「倒角」有什么区别，以及适用什么场景，所以为了满足大家的需求，今天图图借此机会给大家讲解几个平时不常提及但好用的功能：
圆角功能；
倒角功能；
延伸功能；
修剪功能；
偏移功能。
一、图文版演示
在CAD中，为了实际使用或加工的需要，在很多零件和设备的拐角或连接处会有小的斜角或圆角，所以针对这种需求提供了专用的功能：倒角和圆角。倒角和圆角功能不仅会根据设置生成斜角和圆角外，还会同时对参与倒角和圆角的图形进行修剪和延伸的处理。通俗一点说就是：圆角：将直角变成圆弧角倒角：去掉直角

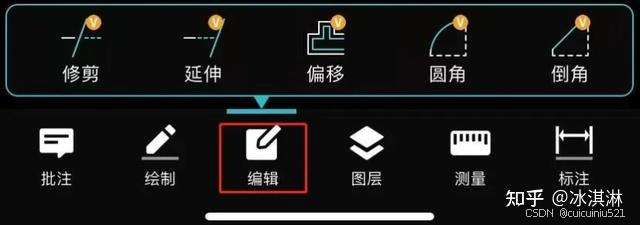

打开浩辰CAD看图王移动版，点开需要编辑的CAD图纸，点击屏幕下方「编辑」菜单栏：

（一）圆角功能

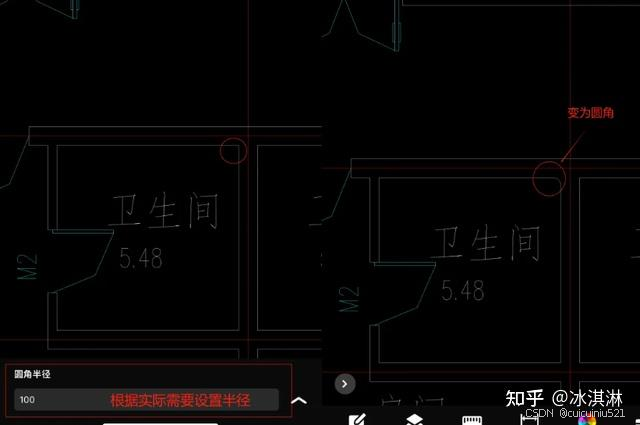

示例：点击圆角功能后，在面板中输入半径（根据实际需要），然后点击两条线段，直接变成圆角。

（二）倒角功能
示例：点击倒角功能后，在面板中输入倒角距离1和倒角距离2（根据实际需要），然后点击两条线段，直接变成倒角。

（三）延伸功能
示例：点击延伸功能后选取A线条，会自动向B线条方向绘制一条直线直到形成交点。

（四）修剪功能
示例：点击修剪功能后选择要修剪的线段，哪条线段不想要直接点击即可。

（五）偏移功能
示例：点击偏移功能后，在面板中输入偏移距离，根据命令提示指定偏移一侧的点，完成该对象的偏移；可连续偏移，选择下一个对象即可。

快去试一试吧！
