CAD图纸中插入图块的详细步骤与技巧

CAD图块作为预定义的图形元素,可以在多个设计项目中重复使用,从而大大减少了设计师在绘制相似图形时的工作量。那么,你知道在用手机看图的时候,如何在CAD图纸中插入图块吗?浩辰CAD看图王作为一款专业的CAD看图与编辑工具,其CAD图块插入功能不仅方便实用,而且操作简便。下面,小编将为大家详细介绍浩辰CAD看图王移动版中CAD图块插入的操作技巧。

CAD图块插入的操作步骤:

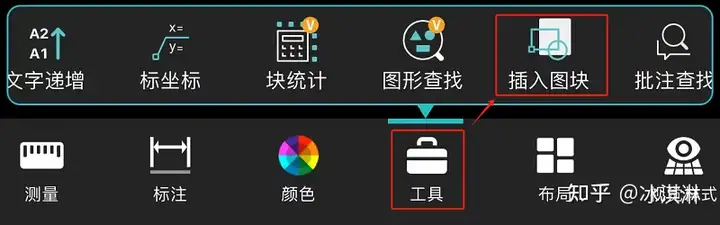

1、启动浩辰CAD看图王移动版后,打开图纸文件,在底部菜单栏中点击【工具箱】—【插入图块】功能。

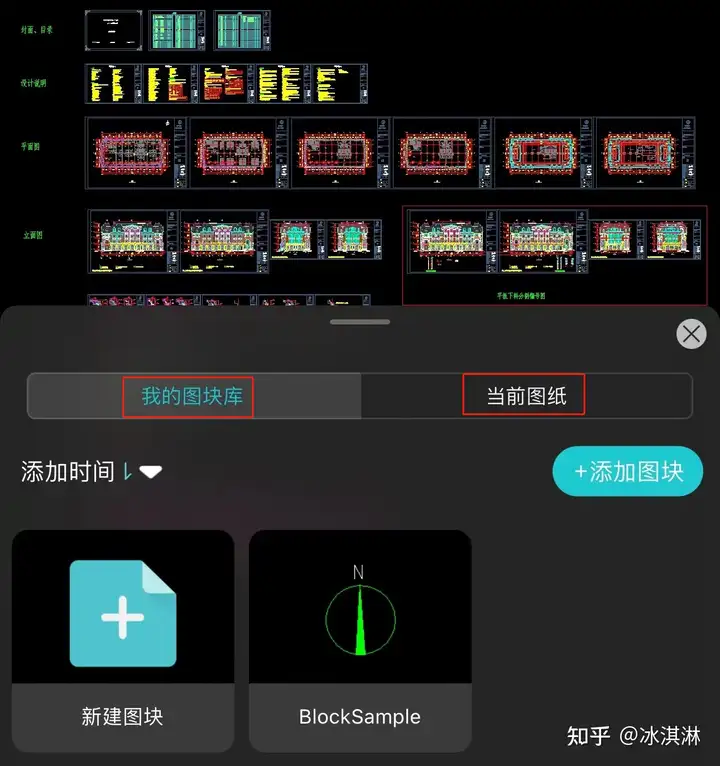

2、执行命令后,可以看到两个选择:【我的图块库】和【当前图纸】。

3、点击【+添加图块】按钮,然后按照需要将图块添加到我的图块库里面(勾选需要添加的CAD图块即可)。

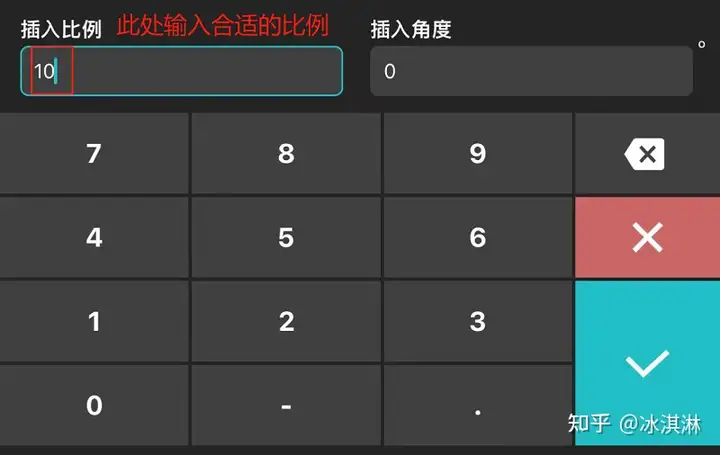

4、选定需要插入的CAD图块后,点击【确定】,根据提示在图纸中点击需要插入的位置,下方可以设置图块的比例及角度,确定后即可将图块插入到图纸中。

拓展资料:插入CAD图块后看不到怎么办?

有些设计师朋友们在使用浩辰CAD看图王移动版时,按照正确的操作步骤插入了CAD图块,然而却遇到了一个令人困惑的问题:图纸中并没有显示出新插入的CAD图块。这种情况究竟是怎么一回事呢?

通常来说,这种情况很可能是因为插入的CAD图块过小,以至于在图纸中几乎无法察觉,甚至可能只显示为一个微小的点。因此,为了避免这种尴尬的情况,我们在使用浩辰CAD看图王移动版插入CAD图块时,一定要根据实际的图纸大小来合理设置插入的图块比例。

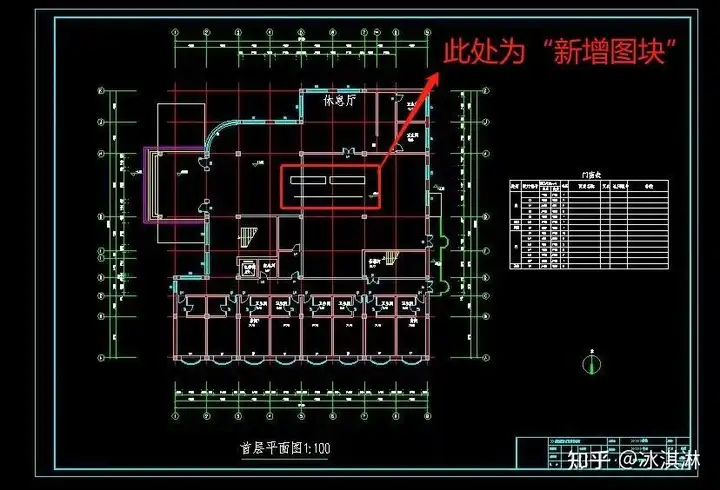

通过以上步骤,就可以轻松地在浩辰CAD看图王中进行插入图块操作了。这一功能不仅提高了绘图效率,还使得图纸的编辑更加灵活多变。无论是初学者还是专业人士,都能够快速上手并享受其带来的便利。
