在2014年Google I / O会议上，Google推出了Cardboard VR查看器，这是一种由纸板制成的廉价设备，它使用镜片和用户的手机来提供对虚拟现实应用程序的简单访问。两年后，Google宣布了计划通过销售一种带有控制器的更耐用的查看器，即Daydream View，来扩展该平台，该控制器遵循与将手机用作主要VR提供商的相同概念而构建。为了开发更多支持该平台的应用，Google发布了适用于Android（标准SDK和NDK），iOS，Unity游戏引擎和Unreal游戏引擎的Cardboard SDK。

本教程是有关Android Cardboard和Daydream SDK的简短系列的第一篇。在本系列中，我将向您展示如何使用某些SDK工具和预制视图向您的应用添加简单功能。您可以通过多种方式将Cardboard SDK集成到用于游戏和多媒体的应用程序中！

我将重点介绍三个示例，这些示例将带您入门VR开发领域：一个Photosphere Viewer，一个360 Video Viewer和一个Daydream控制器的输入阅读器。在本教程中，我们将重点关注Photosphere Viewer，并在后续课程中重新讨论其他两个主题。

下载Cardboard SDK并运行示例项目

与Android中的大多数库不同，Android Cardboard SDK在可以通过Gradle作为依赖项导入的远程存储库中未正式提供。为了使用它，您将需要通过Git从GitHub将Android Cardboard SDK克隆到您的计算机。

git clone https://github.com/googlevr/gvr-android-sdk.git

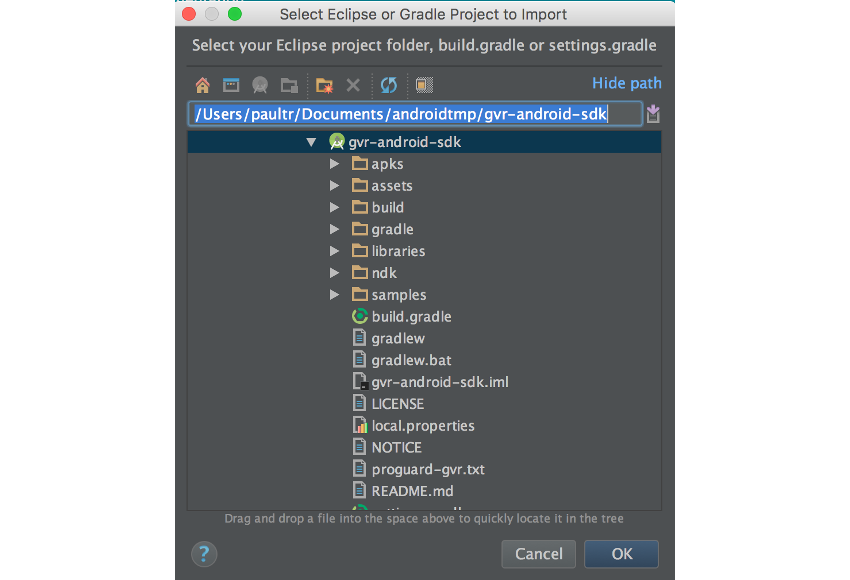

下载SDK后，让我们开始运行预包装的示例之一。在Android Studio启动屏幕上，选择导入项目 。接下来，选择刚克隆的SDK的根文件夹，然后按OK 。

此时，您将可以访问Android Cardboard SDK中的所有库组件和示例。您可以从Android Studio窗口顶部的模块下拉菜单中选择要在您的设备上运行的示例之一。为确保一切正常，请选择samples-sdk-simplepanowidget ，然后单击绿色的“运行”箭头。

编译并安装了示例之后，您应该会看到有关Machu Picchu的信息屏幕，并带有一个在移动Android设备时围绕光球旋转的视图。

现在，您可以在设备上运行示例应用程序，让我们开始研究创建支持Cardboard的新Android应用程序。

创建全景查看器

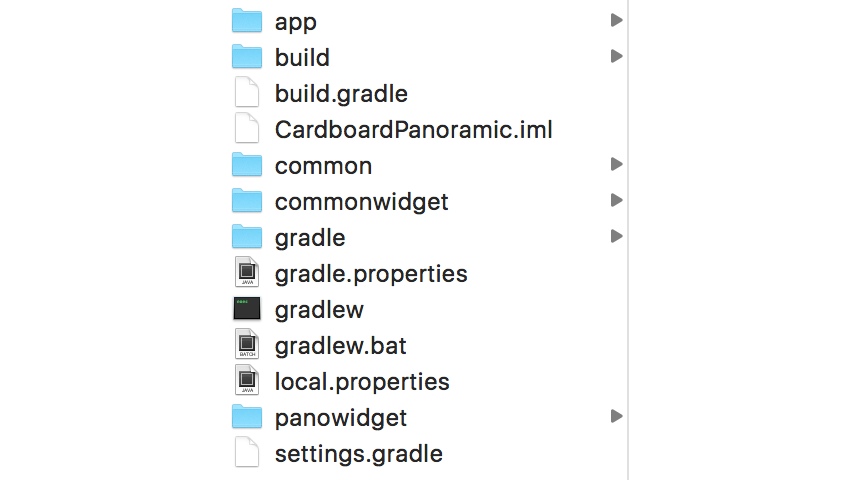

首先创建一个新的Android项目，最低SDK版本为19（KitKat）。在完成选择和创建应用模板之一的标准步骤之后，您需要将项目所需的库从Cardboard SDK 库目录复制到项目的根文件夹中。对于此示例，复制以下文件夹： common ， commonwidget和panowidget 。

库文件放置在正确位置后，打开项目的settings.gradle文件。您将需要通过该文件将这些库模块添加到项目中。

include ':app', ":common", "commonwidget", "panowidget"

接下来，您将需要参考这些库在你的build.gradle文件中的下dependencies节点，允许您访问预先制成的部件的纸板。您还需要添加Google的Protocol Buffers JavaNano库，该库是代码生成和运行时库，可帮助管理Android设备的有限资源。

dependencies {
    compile fileTree(dir: 'libs', include: ['*.jar'])
    testCompile 'junit:junit:4.12'
    compile 'com.android.support:appcompat-v7:25.0.0'

    compile project(':common')
    compile project(':commonwidget')
    compile project(':panowidget')

    compile 'com.google.protobuf.nano:protobuf-javanano:3.0.0-alpha-7'
}

设置依赖项后，打开项目的AndroidManifest.xml 。在manifest节点的文件顶部，您需要为Cardboard SDK添加INTERNET和READ_EXTERNAL_STORAGE权限。

<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE" />

在MainActivity类的activity节点内，将category添加到CARDBOARD查看器的intent-filter器中。

<activity android:name=".MainActivity">
    <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.LAUNCHER" />

        <category android:name="com.google.intent.category.CARDBOARD" />
    </intent-filter>
</activity>

现在设置过程已经完成，我们可以深入研究有趣的部分：代码。该项目将从app / src / main / assets中读取光球图像，并将其放入VrPanoramaView 。您可以通过标准的Android相机应用程序拍摄Photosphere图像，并将其放置在此目录中。在此示例中，我将使用名为openspace.jpg的图像。

在“ Activity的布局文件中，添加将在应用程序中使用的VrPanoramaView 。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <com.google.vr.sdk.widgets.pano.VrPanoramaView
        android:id="@+id/pano_view"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

</RelativeLayout>

接下来，打开MainActivity类。您将需要首先在onCreate(Bundle)获得对VrPanoramaView的引用，然后可以通过我们稍后定义的loadPhotoSphere()帮助器方法将Bitmap加载到其中。

private VrPanoramaView mVrPanoramaView;

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);

    mVrPanoramaView = (VrPanoramaView) findViewById(R.id.pano_view);

    loadPhotoSphere();
}

loadPhotoSphere()从assets文件夹中检索我们的图像， VrPanoramaView使用VrPanoramaView.Options对象将其加载到VrPanoramaView.Options 。值得注意的是，这些图像可能相对较大，因此此操作通常在后台线程上进行，尽管本课将为简化起见将所有内容保留在UI线程上。

private void loadPhotoSphere() {
    //This could take a while. Should do on a background thread, but fine for current example
    VrPanoramaView.Options options = new VrPanoramaView.Options();
    InputStream inputStream = null;

    AssetManager assetManager = getAssets();

    try {
        inputStream = assetManager.open("openspace.jpg");
        options.inputType = VrPanoramaView.Options.TYPE_MONO;
        mVrPanoramaView.loadImageFromBitmap(BitmapFactory.decodeStream(inputStream), options);
        inputStream.close();
    } catch (IOException e) {
        Log.e("Tuts+", "Exception in loadPhotoSphere: " + e.getMessage() );
    }
}

注意，对于VrPanoramaView.Options.inputType值，我们使用的是TYPE_MONO 。这意味着VrPanoramaView期望显示单个通道图像，而inputType为TYPE_STEREO_OVER_UNDER期望图像将分别由右眼和左眼垂直分割，分别看到该图像的上半部分和下半部分。

您需要做的最后一件事是暂停并继续在onPause()和onResume()呈现VrPanoramaView ，以及在onDestroy()正确断开连接。

@Override
protected void onPause() {
    mVrPanoramaView.pauseRendering();
    super.onPause();
}

@Override
protected void onResume() {
    super.onResume();
    mVrPanoramaView.resumeRendering();
}

@Override
protected void onDestroy() {
    mVrPanoramaView.shutdown();
    super.onDestroy();
}

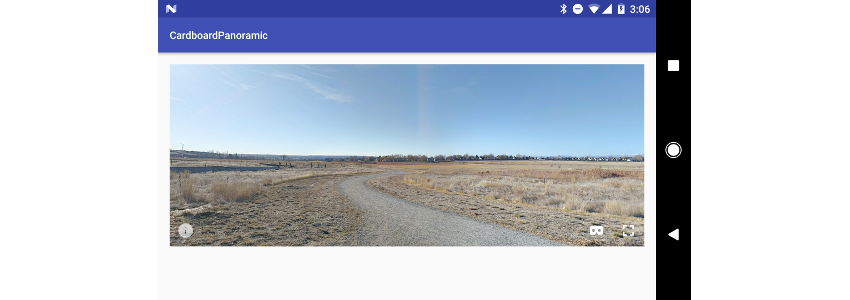

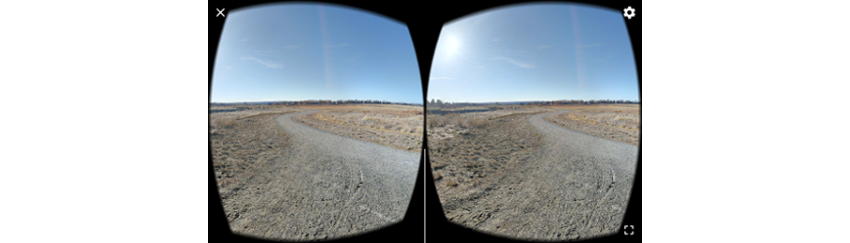

现在我们已经完成了应用程序的设置，让我们继续运行它。您的应用程序应该在屏幕上显示光球，并且您应该能够四处移动手机以查看图像的不同部分。
