第一次PLC接线——PLC、电磁阀

材料：欧姆龙PLC CP1H、24V电源、电磁阀、导线若干

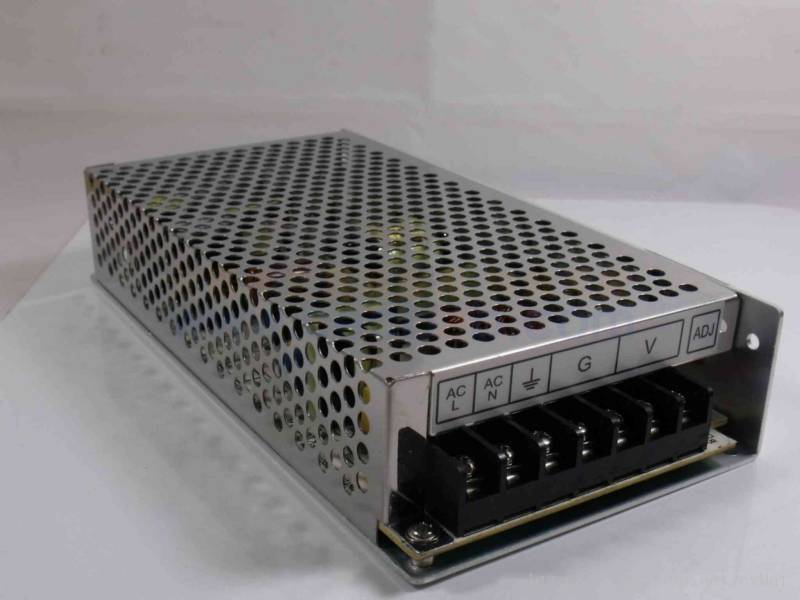

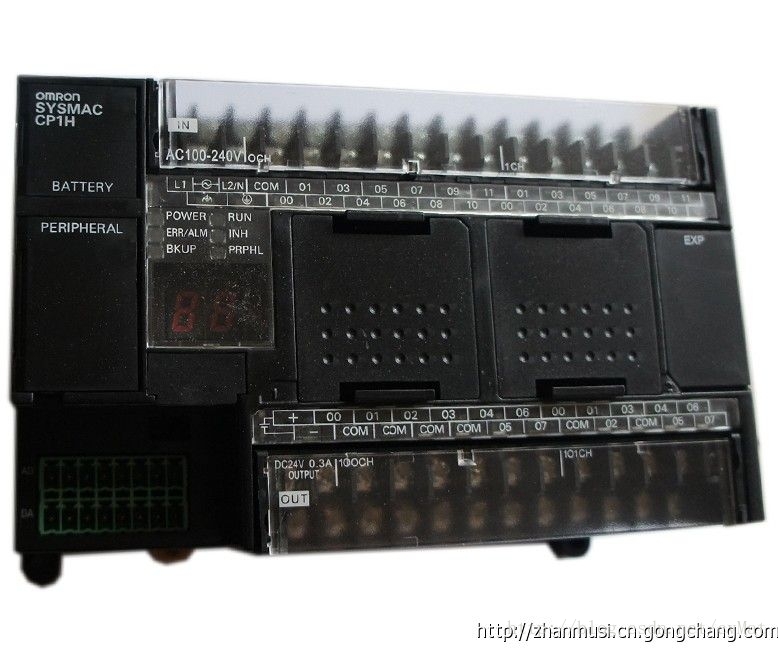

一、PLC与24V电源接线：PLC输入端（IN）”+“接24V电源“+”（V）；PLC输入端（IN）”-“接24V电源“-”（G）(输入端com暂时不用，因为没有输入量)
ps：接线思路：com和端口形成闭合回路

二、电磁阀与PLC以及电源接线：

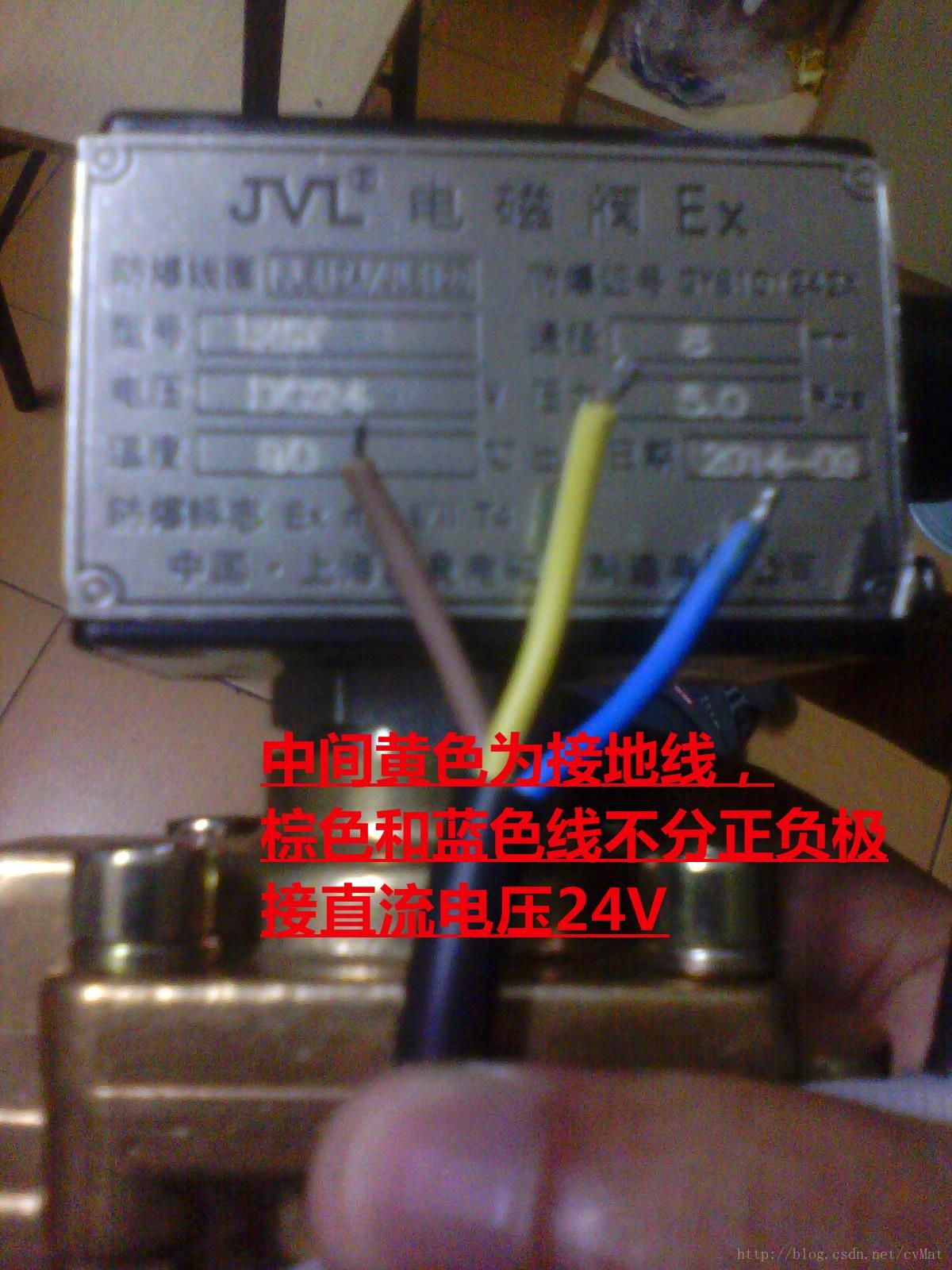

1.电磁阀蓝色线接PLC输出端100.00；棕色线接电源“+”（V）;
2.PLC输出端COM接24V电源“-”（G）；
3.接地线接24V电源接地端（本电磁阀蓝色和棕色不分正负极）
