电感器的识别与检测——电感器的种类及主要参数

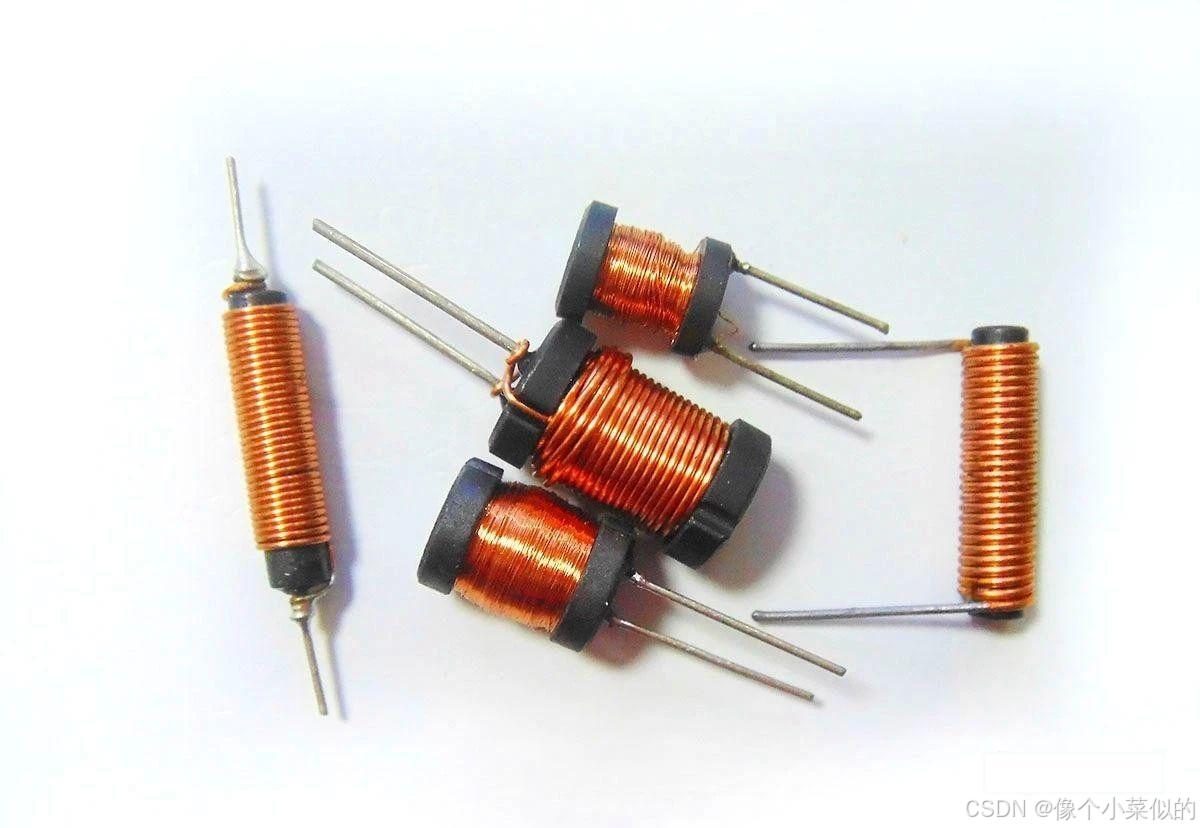

电感器
电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。

电感器的种类及主要参数

电感器分为哪几种？有什么用途？

1、电感器的基本知识概述

最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。1832年美国的J.亨利发表关于自感应现象的论文。人们把电感量的单位称为亨利，简称亨。19世纪中期，电感器在电报、电话等装置中得到实际应用。1887年德国的H.R.赫兹，1890年美国N.特斯拉在实验中所用的电感器都是非常著名的，分别称为赫兹线圈和特斯拉线圈。

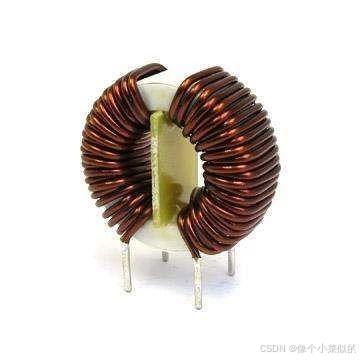

电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；

可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉第电磁感应定律—磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这自感现象产生很高的感应电势所造成的。

总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

通直流：如果不计电感线圈的电阻，那么直流电可以“畅通无阻”地通过电感器，对直流而言，线圈本身电阻很对直流的阻碍作用很小，所以在电路分析中往往忽略不计。

阻交流：当交流电通过电感线圈时电感器对交流电存在着阻碍作用，阻碍交流电的是电感线圈的感抗。

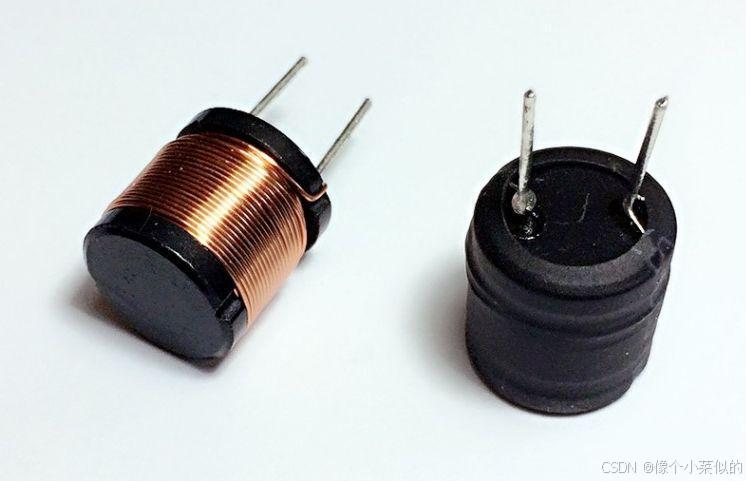

 2、电感器的种类和用途

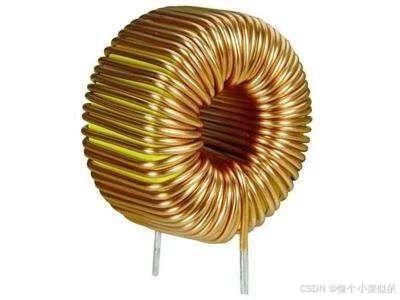

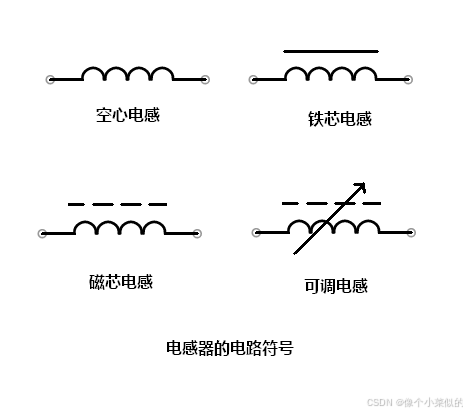

电感可由电导材料盘绕磁芯制成，典型的如铜线，也可把磁芯去掉或者用铁磁性材料代替。比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。电感有很多种，大多以外层瓷釉线圈环绕铁氧体线轴制成，而有些防护电感把线圈完全置于铁氧体内。一些电感元件的芯可以调节。由此可以改变电感大小。小电感能直接蚀刻在PCB板上，用一种铺设螺旋轨迹的方法。小值电感也可用以制造晶体管同样的工艺制造在集成电路中。电感器的电路符号如下图所示。



（1）小型固定电感器

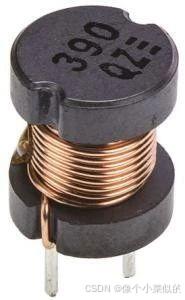

小型固定电感器通常是用漆包线在磁芯上直接绕制而成的，主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。

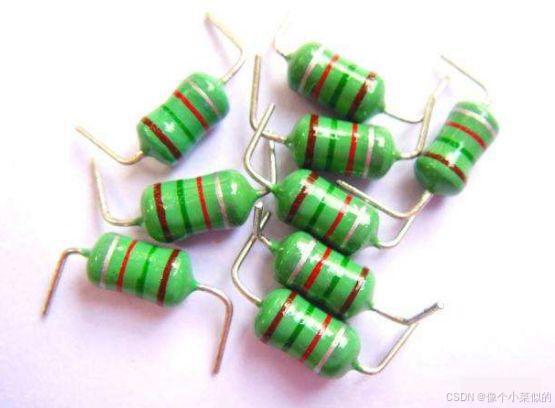

 小型固定电感

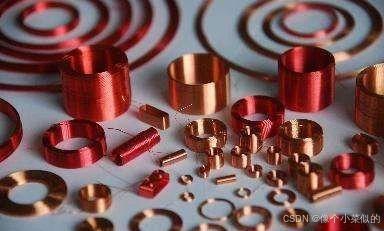

（2）空芯线圈（空芯电感）

用导线绕制在纸筒、胶木筒、塑料筒上的线圈或绕制后脱胎而成的线圈称为空芯线圈。（用于中音、高频调谐、高频扼流）



（3）磁芯线圈（磁芯电感）

将导线在铁氧体磁芯、磁环上绕制成线圈或在空芯线圈中装入磁芯而成的线圈均称为磁芯线圈。(用于电视机等设备的滤波、振荡、频率补偿等）



（4）可调电感线圈

可调电感线圈是在空芯线圈中插入位置可变的磁芯或铜芯材料而构成。当旋动磁芯或铜芯时，改变了磁芯或铜芯在线圈中的相对位置，即改变了电感量。

可调磁芯线圈在无线电接收设备的中、高频调谐电路中被广泛采用，例如收音机和电视机的中频变压器（中周）。



（5）扼流线圈

扼流线圈又称阻流线圈，有高频扼流线圈和低频扼流线圈之分。

高频扼流线圈是在空芯线圈中插入磁芯组成，主要用来阻止电路中高频信号的通过；低频扼流圈是在空芯线圈中插入硅钢片等铁芯材料组成，用来阻止电路中低频信号的通过。低频扼流圈常与电容器一起构成电子设备中电源滤波网络。



（6）共模电感

共模电感，也称共模扼流圈，常用于计算机的开关电源中过滤共模的电磁干扰信号。 共模电感器实质上是一个双向滤波器，一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。

 3、电感器的主要参数

（1）电感量及允许误差

电感量也称自感系数，是表示电感原件自感应能力的一种物理量。当通过一个线圈的磁通发生变化时，线圈中便会产生电势，即电磁感应现象。所产生的电势称为感应电势，电势大小正比于磁通变化的速度和线圈匝数。电感量的基本单位为H（亨），还有毫亨（mH），微亨（μH）。1H=103mH=106μH。

电感线圈的电感量的大小与线圈圈数、绕制方法以及芯子介质材料有关。

电感量的大小，表示线圈本身固有特性，反映电感线圈存储磁场能的能力，也反映电感器通过变化电流时产生感应电动势的能力。

电感的实际电感量相对于标称值的最大允许偏差范围称为允许误差。一般固定电感器误差分为Ⅰ级、Ⅱ级、Ⅲ级，分别表示误差为±5%、±10%、±20%。精度要求较高的振荡线圈，其误差为±0.2%～±0.5%。

（2）品质因数（Q值）

品质因数是电感线圈的重要参数，是衡量线圈品质好坏的一个物理量，品质因数也叫Q值，Q值大小反映了电感线圈损耗的大小、质量的高低，Q值越高，表明电感线圈功耗越小，效率越高，则“品质”越好。品质因数的大小与绕制线圈的导线线径、绕法、绕制线圈的股数等因素有关。电感线圈的Q值通常为几十到100。

（3）分布电容

线圈的匝与匝间、线圈与屏蔽罩间、线圈与底板间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，并使电感线圈工作频率低于理想线圈的固有频率，因而线圈的分布电容越小越好。为减小电感线圈的分布电容，可采用线径较细的导线绕制线圈，或采用减小线圈骨架的直径，以及采用间绕或蜂房绕等方法来解决。

（4）额定电流

额定电流（标称电流）是电感线圈中允许通过的最大电流，额定电流大小与绕制线圈的线径粗细有关。
