开关二极管的必懂知识！！！

一、什么是开关二极管？

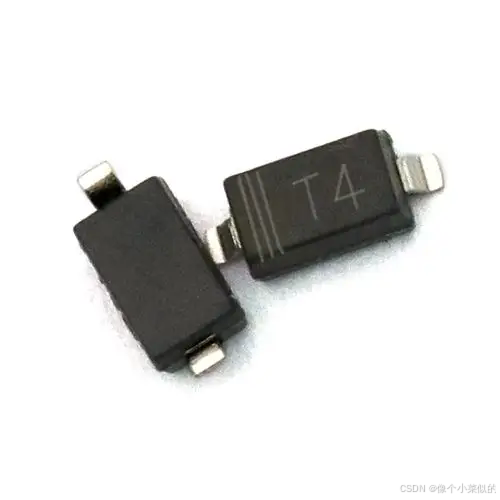

开关二极管是半导体二极管的一种，是为了在电路上进行"开"、"关"而特殊设计制造的一类二极管，开关二极管由导通变为截止或截止变为导通所需的时间比一般二极管短。

 因为开关二极管的势垒电容一般极小，所以在高频条件下，能保持好的单向导电性。

高频条件下二极管等效电路



二、开关二极管的反向恢复时间

开关二极管从截止到导通的时间叫开通时间，从导通到截止叫反向恢复时间，这两个时间之和就是开关时间，一般反向恢复时间大于开通时间，所以在开关二极管使用参数上只给出反向恢复时间。

反向恢复时间限制了二极管的开关速度，像硅开关二极管的反向恢复时间只有几纳秒，即使是锗开关二极管，也不过几百纳秒。

如开关二极管1N4148的反向恢复时间约为4ns，而普通二极管，如整流二极管1N4007的反向恢复时间约为3.4us,1N4148的开关速度比1N4007快800倍！

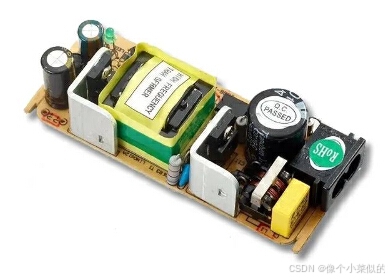

可见开关二极管的速度确实比普通二极管快，所以，1N4007只适合用于低频的整流电路，在开关电源变压器次级线圈整流所采用的必须是开关速度快的二极管，如果开关速度不合适，二极管相当没有截止功能，发热会很严重。

开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点，广泛应用于电子设备的开关电路、检波电路、高频和脉冲整流电流及自动控制电路中。
