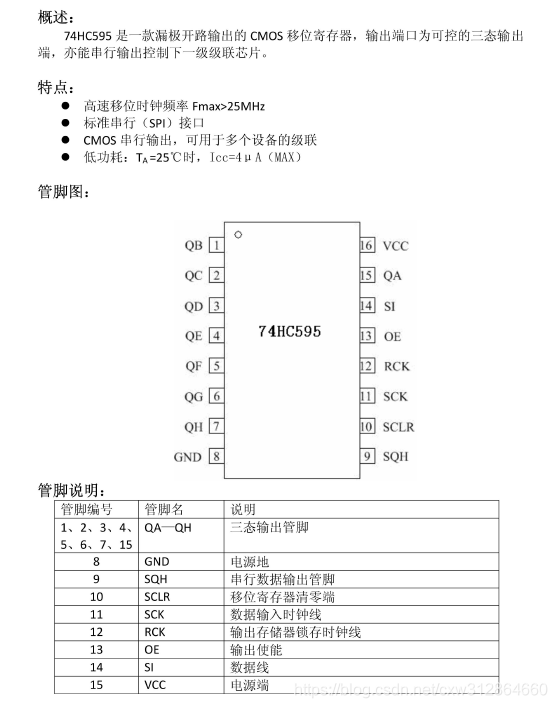

【74HC595】STM32 74HC595驱动程序

以下为.h文件：

#ifndef __74HC595_H__
#define __74HC595_H__
#include "stm32f10x.h"





#define SHCP_GPIO_PORT      GPIOA
#define SHCP_GPIO_CLK 	    RCC_APB2Periph_GPIOA
#define SHCP_GPIO_PIN	    GPIO_Pin_1

#define STCP_GPIO_PORT      GPIOA
#define STCP_GPIO_CLK 	    RCC_APB2Periph_GPIOA
#define STCP_GPIO_PIN	    GPIO_Pin_0

#define DS_GPIO_PORT        GPIOB
#define DS_GPIO_CLK 	    RCC_APB2Periph_GPIOB
#define DS_GPIO_PIN	    GPIO_Pin_1

#define HC595_SHCP_Low()      GPIO_ResetBits( SHCP_GPIO_PORT, SHCP_GPIO_PIN )
#define HC595_SHCP_High()     GPIO_SetBits( SHCP_GPIO_PORT, SHCP_GPIO_PIN )
#define HC595_STCP_Low()      GPIO_ResetBits( STCP_GPIO_PORT, STCP_GPIO_PIN )
#define HC595_STCP_High()     GPIO_SetBits( STCP_GPIO_PORT, STCP_GPIO_PIN )
#define HC595_Data_Low()      GPIO_ResetBits( DS_GPIO_PORT, DS_GPIO_PIN )
#define HC595_Data_High()     GPIO_SetBits( DS_GPIO_PORT, DS_GPIO_PIN )


void HC595_GPIO_Config(void);
void HC595_Send_Byte(u8 byte);
void HC595_CS(void);
void HC595_Send_Multi_Byte(u8 *data, u16 len);


#endif

以下为.c文件：

#include "stm32f10x.h"
#include "stm32f10x_rcc.h"
#include "stm32f10x_gpio.h"

#include "74HC595.h"
void delay(uint16_t t);


/********  74HC595 GPIO 配置 *************************/
void HC595_GPIO_Config(void)
{
		GPIO_InitTypeDef GPIO_InitStructure;
		RCC_APB2PeriphClockCmd( SHCP_GPIO_CLK | STCP_GPIO_CLK | DS_GPIO_CLK, ENABLE);

		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

		GPIO_InitStructure.GPIO_Pin = SHCP_GPIO_PIN;
		GPIO_Init(SHCP_GPIO_PORT, &GPIO_InitStructure);   // 初始化 SHCP 引脚

		GPIO_InitStructure.GPIO_Pin = STCP_GPIO_PIN;
		GPIO_Init(STCP_GPIO_PORT, &GPIO_InitStructure);   // 初始化 STCP 引脚

		GPIO_InitStructure.GPIO_Pin = DS_GPIO_PIN;
		GPIO_Init(DS_GPIO_PORT, &GPIO_InitStructure);     // 初始化 DS   引脚

		GPIO_ResetBits(SHCP_GPIO_PORT, SHCP_GPIO_PIN);      // 引脚初始状态为高，便于产生上升沿
		GPIO_ResetBits(STCP_GPIO_PORT, STCP_GPIO_PIN);
		GPIO_ResetBits(DS_GPIO_PORT, DS_GPIO_PIN);
}


/***
 *74HC595 发送一个字节
 *即往74HC595的DS引脚发送一个字节
*/
void HC595_Send_Byte(u8 byte)
{
	u8 i;
	for (i = 0; i < 8; i ++)  //一个字节8位，传输8次，一次一位，循环8次，刚好移完8位
	{
	  /****  步骤1：将数据传到DS引脚    ****/
		if (byte & 0x80)        //先传输高位，通过与运算判断第八是否为1
			HC595_Data_High();    //如果第八位是1，则与 595 DS连接的引脚输出高电平
		else                    //否则输出低电平
			HC595_Data_Low();

		/*** 步骤2：SHCP每产生一个上升沿，当前的bit就被送入移位寄存器 ***/
		HC595_SHCP_Low();   // SHCP拉低
		delay(1);           // 适当延时
		HC595_SHCP_High();  // SHCP拉高， SHCP产生上升沿
		delay(1);

		byte <<= 1;		// 左移一位，将低位往高位移，通过	if (byte & 0x80)判断低位是否为1
	}
}

/**
 *74HC595输出锁存 使能
**/
void HC595_CS(void)
{
	/**  步骤3：STCP产生一个上升沿，移位寄存器的数据移入存储寄存器  **/
	HC595_STCP_Low();   // 将STCP拉低
	delay(1);           // 适当延时
	HC595_STCP_High();  // 再将STCP拉高，STCP即可产生一个上升沿
	delay(1);
}

/**
 *发送多个字节
 *便于级联时数据的发送
 *级联N级，就需要发送N个字节控制HC595
***/
void HC595_Send_Multi_Byte(u8 *data, u16 len)
{
	u8 i;
	for (i = 0; i < len; i ++ ) // len 个字节
	{
		HC595_Send_Byte(data[i]);
	}

	HC595_CS(); //先把所有字节发送完，再使能输出
}

void delay(uint16_t t)
{
	for (; t != 0; t --);

}

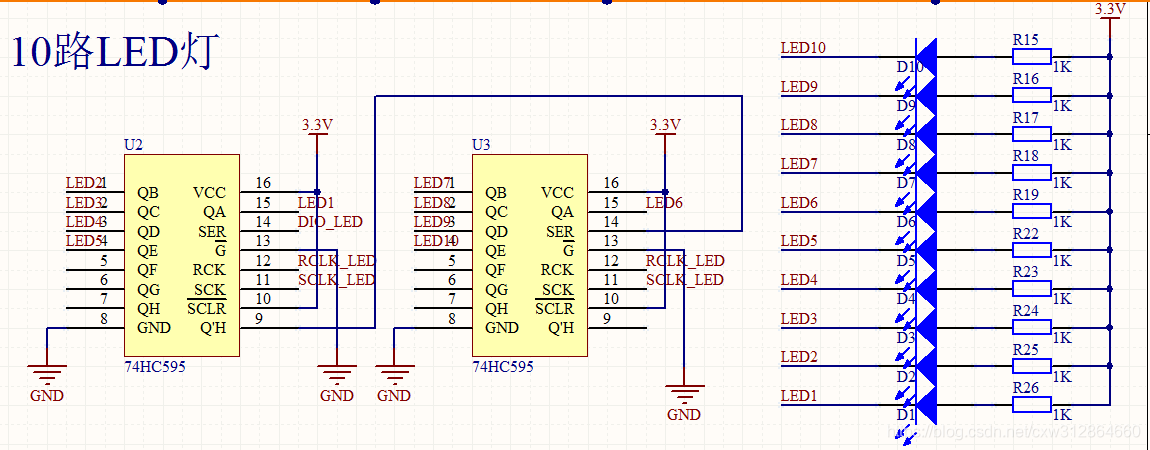

关于HC595_Send_Multi_Byte函数的使用要根据实际的硬件情况来，以下为一个例子，可以参考一下：



程序中的相关数据：

u8 Led_Buf[2] = {0xff, 0xff}; //存储要发送的指令字节,也就是灯的状态	 Led_Buf[0]控制灯6-10；Led_Buf[1]控制灯1-5
u8 Led_All_Off[2] = {0xff, 0xff}; //LED灯全灭
u8 Led_All_On[2] = {0x00, 0x00}; //LED灯全亮


HC595_Send_Multi_Byte(Led_All_On,2);//10路灯全开
HC595_Send_Multi_Byte(Led_All_Off,2);//10路灯全关

实现流水灯效果：

/******************************************************
 *流水灯程序
*******************************************************/
void LED_ShowOneToOne(void)
{
		u8 pos; // led位置
		u8 Led_Show[2] = {0xff, 0xff}; //存储要发送的指令字节,		Led_Show[0]控制灯6-10；		Led_Show[1]控制灯1-5
			//第X个led亮	：1     2    3      4    5
		u8 Waterfall_Led[20] = {0xfe, 0xfd, 0xfb, 0xf7, 0xef,  //控制第一级74HC595
					0xff, 0xff, 0xff, 0xff, 0xff,
			//第X个led亮	：6     7    8      9    10
					0xff, 0xff, 0xff, 0xff, 0xff,  //控制第二级74HC595
					0xfe, 0xfd, 0xfb, 0xf7, 0xef };
		for (pos = 0; pos < 10; pos ++) 				//第pos个灯，实现流水灯效果
		{
			Led_Show[1] = Waterfall_Led[pos];			//存放第一级74HC595数据，因为先进先出，所以第一级放在Led_Pos_Buf[1]，而不是Led_Pos_Buf[0]
			Led_Show[0] = Waterfall_Led[pos+10]; 	//存放第二级74HC595的数据
			HC595_Send_Multi_Byte(Led_Show,2);		//将当前数据发送到595
			delay_ms(500);
		}
}
