电子技术基础李雪飞第九章总结

电子技术基础第九章

1.进制转换

普通码：

主要是2，8，16，10和BCD码.

举例：
$$(25.75{)}_{10}=(11001.11{)}_2$$
需要注意一种情况，10进制小数可能转换为无限小数

举例：
$$(0.4{)}_{10}=(\mathrm{0.0110011001100110....}{)}_2,后面一直是0110循环.$$

BCD码：

BCD码，一般指的是8421BCD码，指的是用四位二进制数表示一位十进制数，因此BCD码范围是十进制的从0到9.

注意11的BCD码是：0001 0001

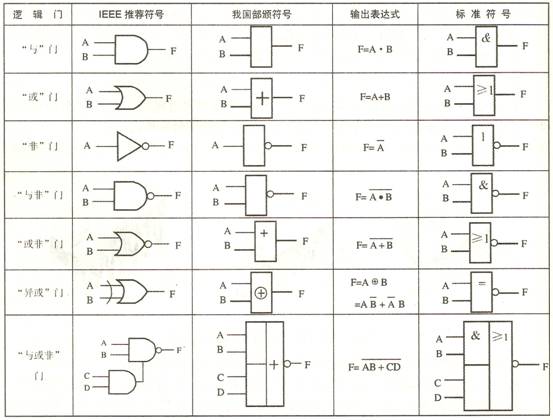

2、逻辑图的符号

3、由真值表写逻辑表达式，再写逻辑图

找出真值表Y（即输出段口）为1的所有最小项，全部或（+）起来即可写出逻辑表达式.

逻辑表达式转换为逻辑图可参考：

bilibili.com/video/BV15z41187S9/?spm_id_from=333.880.my_history.page.click

4、逻辑表达式的化简与转换

化简有公式法：主要是以下两个个公式：
$$A+AB=A$$

$$A+\overline{A}B=A+B$$

还有一个消去多余项的方法，但是你怎么发现多余项呢？

只能画真值表，所以还不如卡诺图.

以及卡诺图画圈法，在下方.

转换：

与或->与非-与非：

加两个大长非号,消去里面的一个长非号.

5、卡诺图

只需要记住00，01，11，10即可.

二变量和三标量卡诺图左侧都是01.

卡诺图画法：

1.原则：

圈最大且圈最少
圈内的1要符合2的n次方个（注意：这个只是针对最简式的要求，如果有特殊需要，也可以圈任意个）

圈内的1不能完全和其他圈交叠

2.技巧：

首先，出现在上下左右边界的长条状1要小心，很容易把圈画小，要留意是否能和其他边界连接上

其次，如果很难一眼看出来最大的那个圈，建议先下笔，画完圈，再自审一遍每个圈是否最大，画的时候，或者在心里问自己下面三个问题：能不能圈8个？不能圈8个能不能圈4个？不能圈4个能不能圈两个？每一个圈都要这么问自己

最后，画完图要自审，如果有约束项的卡诺图，切记不要画全是❌的圈，此时的圈大概率是画多了；还有检查是否有完全和其他圈全部交叠的圈.

画完之后，消除有相反的变量.

6、反演定理和对偶定理：

反演定理：原变量变反变量，反变量变原变量，0变1，1变0，+变x，x变+，长非号不变.

对偶定理：+变x，x变+，0变1，1变0，长非号不变.
