边沿触发器

本文详细介绍了边沿触发器,包括D触发器的电路组成、上升沿和下降沿的工作方式,特性表和方程,以及示例题目;同时涵盖了JK触发器的电路构成、工作原理、特性表和实例分析。
摘要由CSDN通过智能技术生成

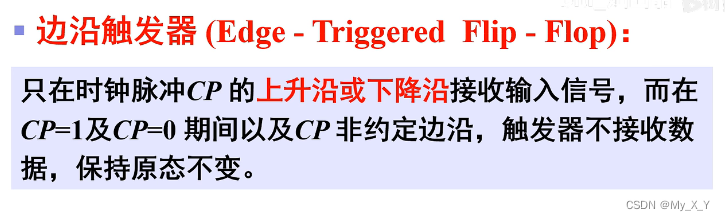

一.边沿触发器概述:

在这里插入图片描述

二.各种边沿触发器:

1.边沿D触发器:

(1)电路组成:

在这里插入图片描述

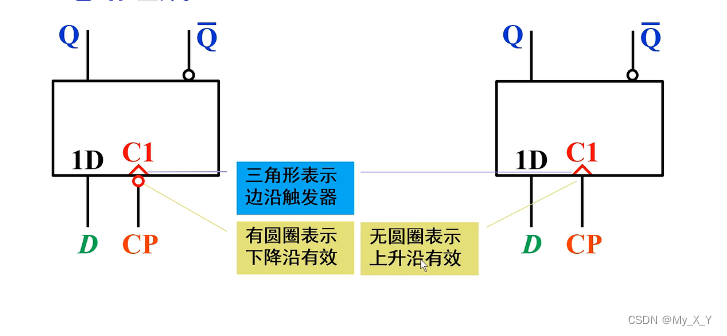

(2)上升沿与下降沿:

在这里插入图片描述

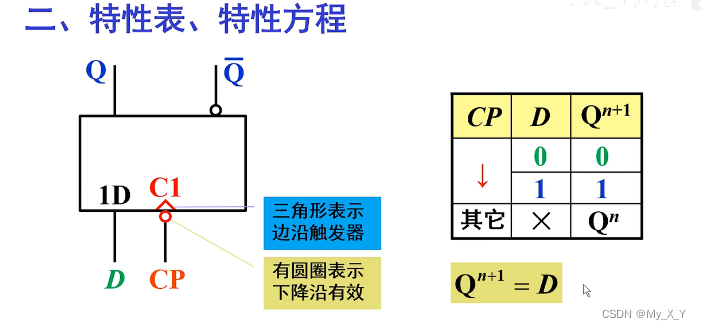

(3)特性表与特性方程:

在这里插入图片描述

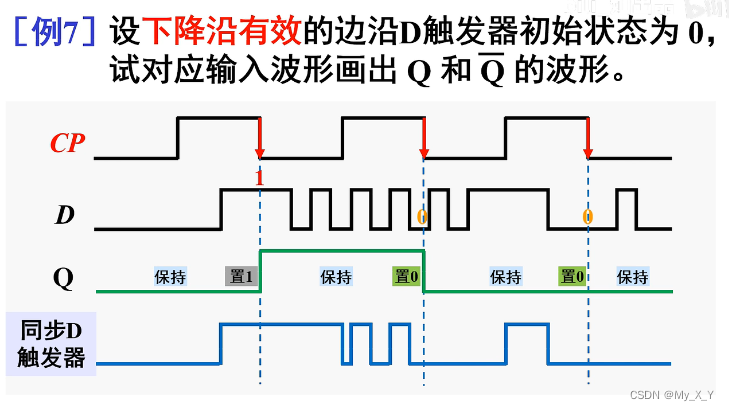

(4)例题:

在这里插入图片描述

2.边沿JK触发器:

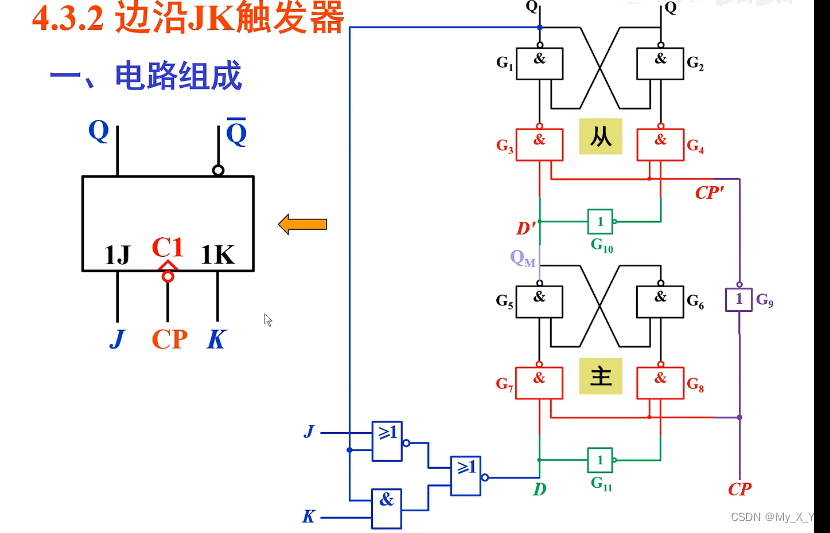

(1)电路组成:

在这里插入图片描述

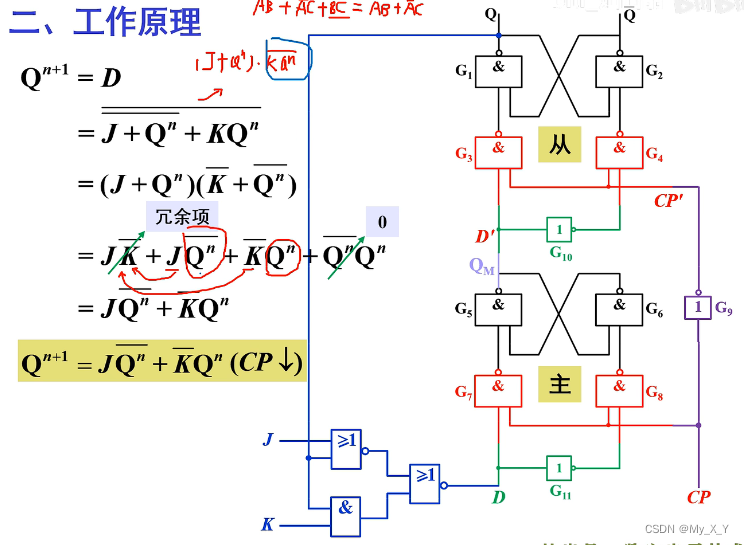

(2)工作原理与特性方程:

在这里插入图片描述

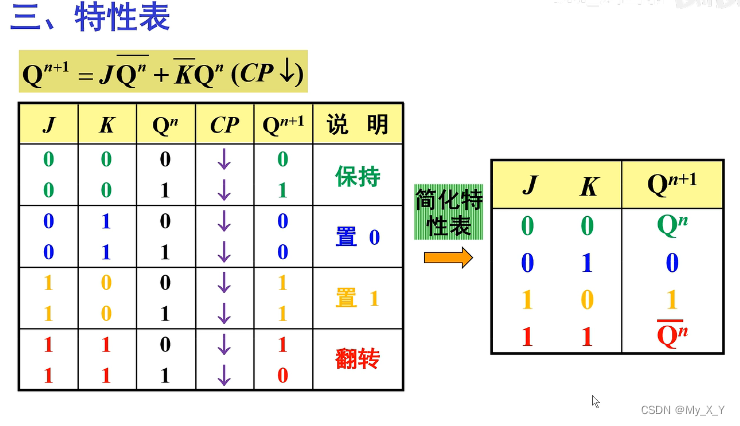

(3)特性表:

在这里插入图片描述

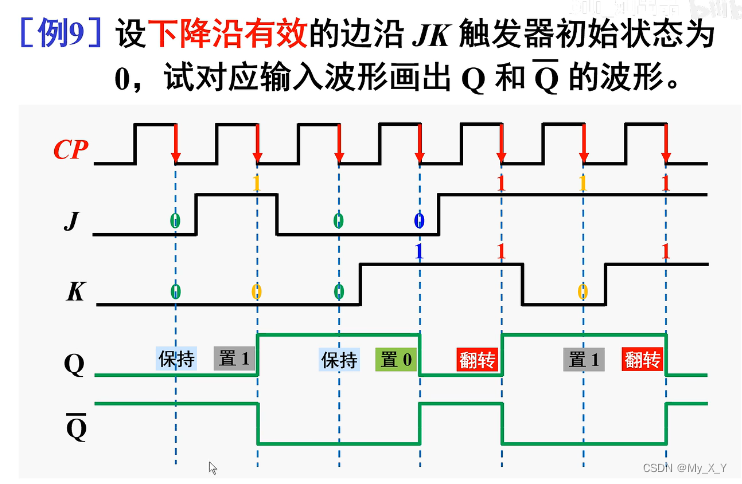

(4)例题:

在这里插入图片描述
