vlan实验报告

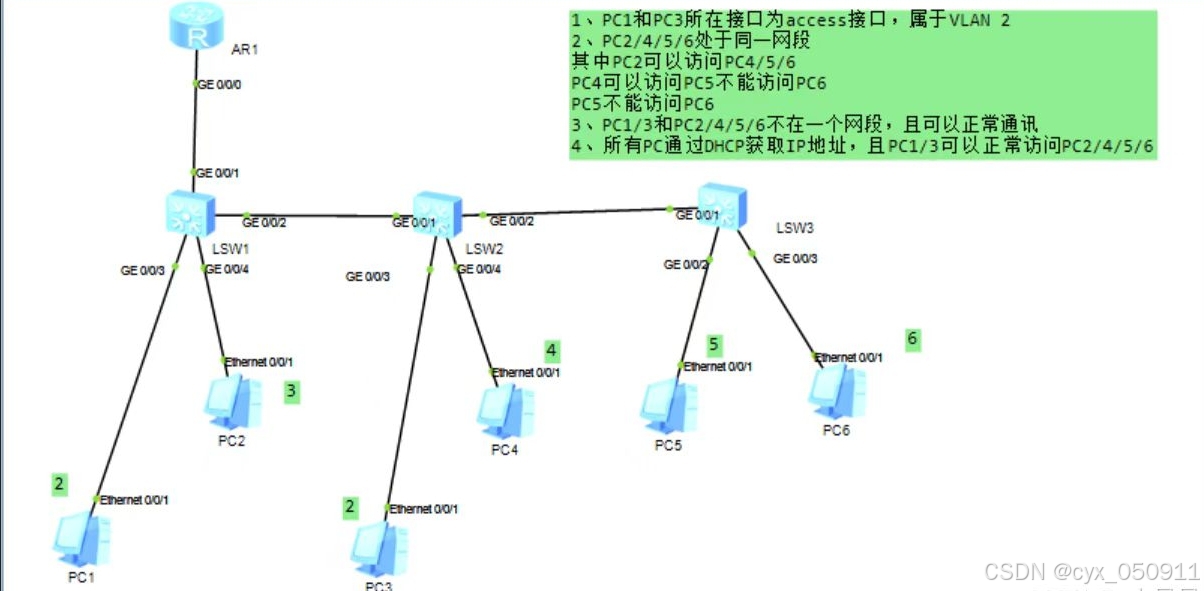

二、实验要求：

1.PC1和PC3所在接口为access接口，属于VLAN2
2.PC2、PC4、PC5、PC6处于同一网段，访问关系如下：
        PC2可以访问PC4、PC5、PC6.
        PC4可以访问PC5，但不能访问PC6。
        PC5不能访问PC6.
3.PC1、PC3和PC2、PC4、PC5、PC6不在同一网段，但可以正常通信。
4.所有PC通过DHCP获取IP地址，且PC1、PC3可以正常访问PC2、PC4、PC5、PC6

三、步骤

1.创建vlan，在lsw1、lsw2、lsw3上创建vlan2 、3、4、5、6

2.配置pc连接接口

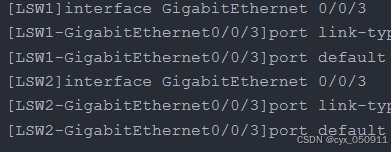

        PC1和PC3连接的接口配置为Access接口，属于VLAN 2.

PC2连接的接口配置为Hybrid接口，PVID为3，放通VLAN 2、3、4、5、6的untagged的流量。

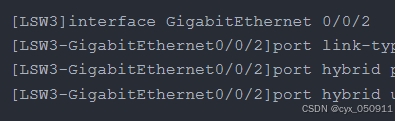

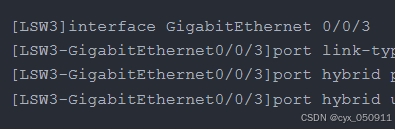

同理配置其他几个pc端口pc4、pc5、pc6

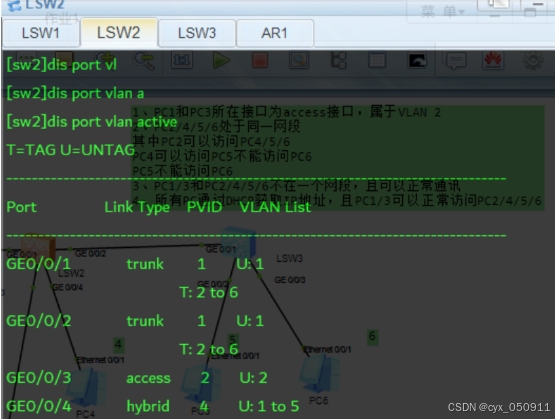

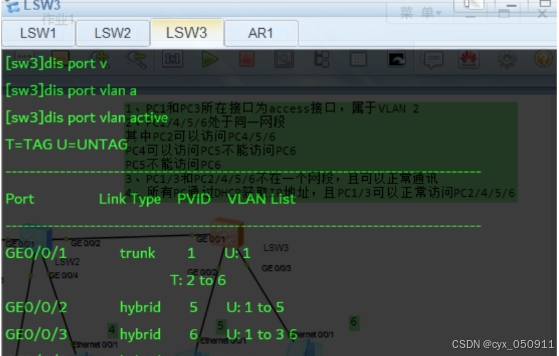

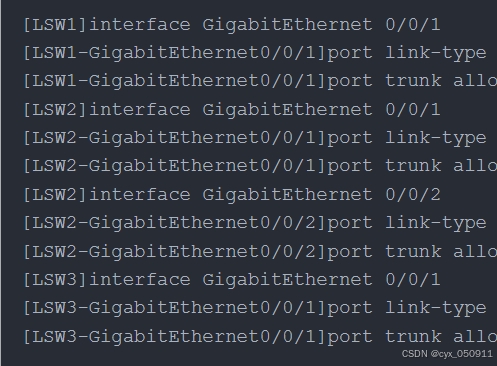

3.配置交换机互联端口为Trunk放通所有相关vlan并查看lsw2和lsw3

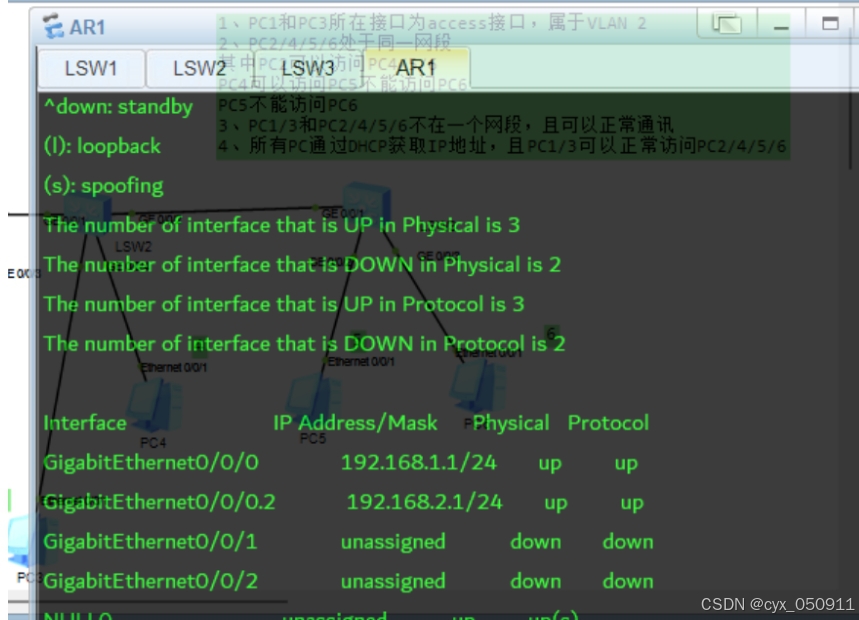

4.路由器配置ip地址

        物理接口连接PC2、PC4、PC5、PC6所在的广播域(192.168.1.0/24)

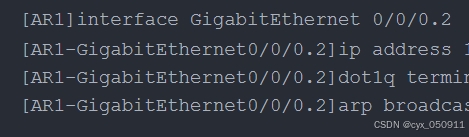

        子接口连接PC1、PC3所在的广播域(192.168.2.0/24)，并关联VLAN 2。

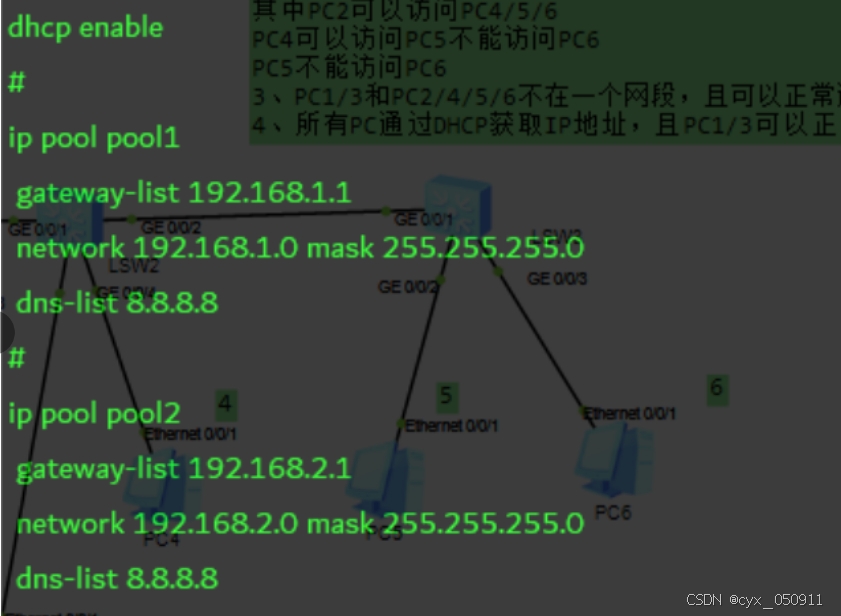

5.配置DHCP服务

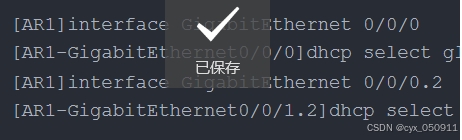

创建两个地址池，一个用于PC2、PC4、PC5、PC6，另一个用于PC1、PC3，并将接口与地址池绑定。

6.交换机与路由器的处理

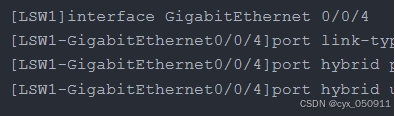

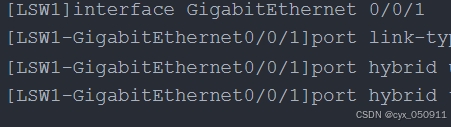

        配置LSW1与AR1相连的接口为Hybrid接口，放通VLAN 2(tagged)和VLAN 3、4、5、6(untagged)。

四、结果验证

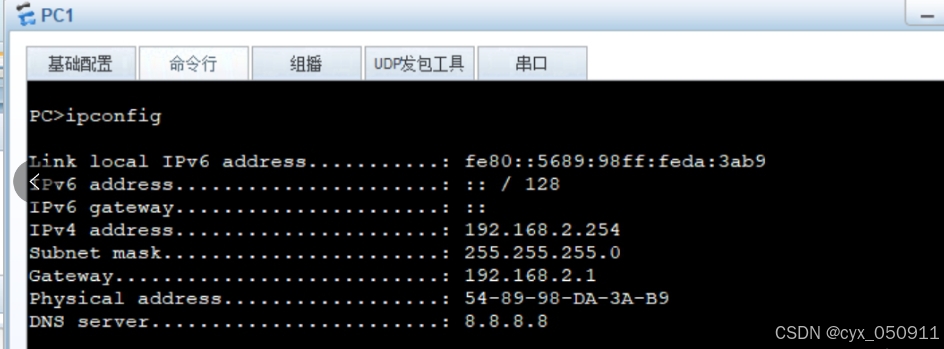

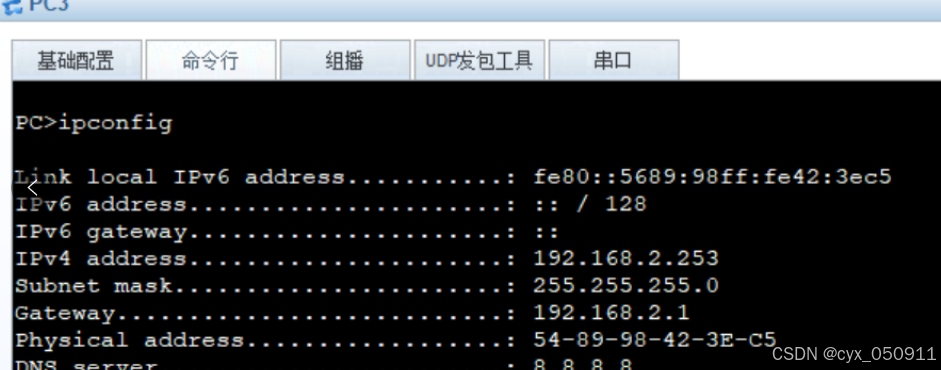

        PC1和PC3获取到192.168.2.0/24网段的IP地址。

其他按照上图操作即可。

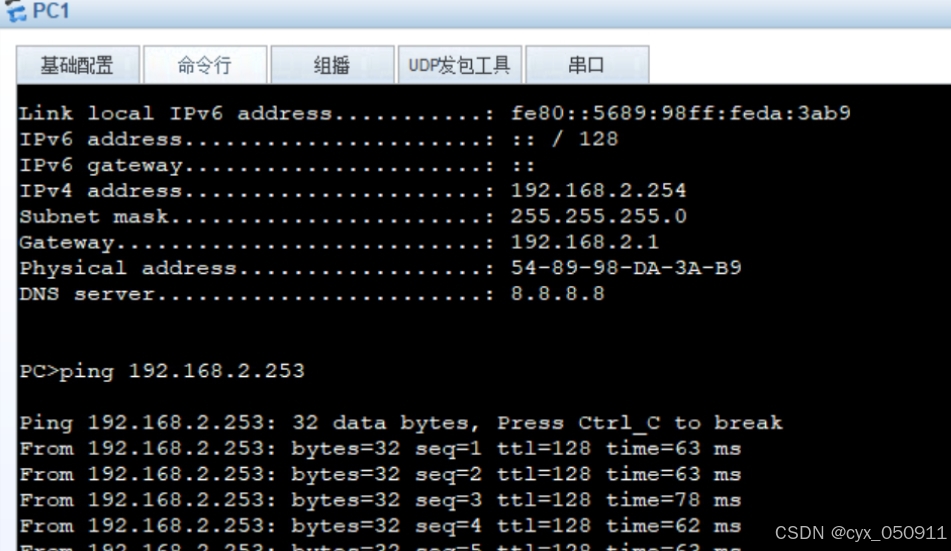

联通性测试

        PC1可以正常访问PC3、PC2、PC4、PC5、PC6（以下只展示一张图）

五、总结

本次实验，掌握了vlan的划分、hybrid与trunk接口的配置，及DHCP服务在不同广播域中的应用，使得在面对复杂网络问题时的能力有了提高。
