VLAN实验报告

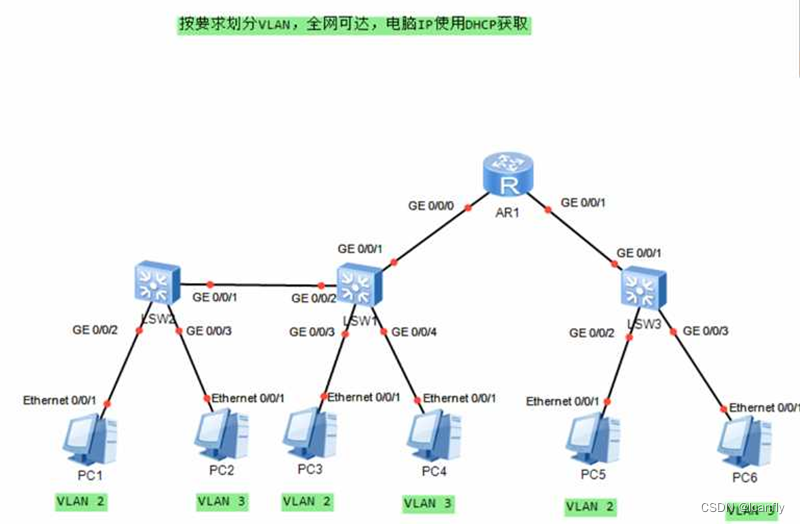

一、实验要求

二、实验过程

1.划分网段

如下图：路由器所连为两个区域，两个区域分别有vlan2和vlan3，所以共划分四个网段即可。

2.进行交换机的vlan配置

1）创建vlan

     [sw1]vlan batch 2 3

2）将接口划入vlan

区分access链路与trunk链路分别进行配置。

      [sw1]int g 0/0/2

 [sw1-GigabitEthernet0/0/2]port link-type access

 [sw1-GigabitEthernet0/0/2]port default vlan 2

       [sw1]int g 0/0/1（三台交换机的g0/0/1接口都为此配置，sw2的g0/0/2同）

[sw1-GigabitEthernet0/0/1]port link-type trunk

[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3

3.配置vlan间路由

1）创建子接口

[r1]int g0/0/0.1

2）配置IP地址

[r1-GigabitEthernet0/0/0.1]ip add 192.168.1.1 24

3）配置子接口管理的vlan

[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2

4）开启ARP广播响应

[r1-GigabitEthernet0/0/0.1]arp broadcast enable

4.配置DHCP协议

[r1]dhcp enable

[r1]ip pool 1（四个广播域建四个pool）

Info: It's successful to create an IP address pool.

[r1-ip-pool-1]network 192.168.1.0 mask 24

[r1-ip-pool-1]gateway-list 192.168.1.1（配网关）

[r1-ip-pool-1]dns-list 114.114.114.114

[r1]inter g0/0/0.1

[r1-GigabitEthernet0/0/0.1]dhcp select global

三、实验检测

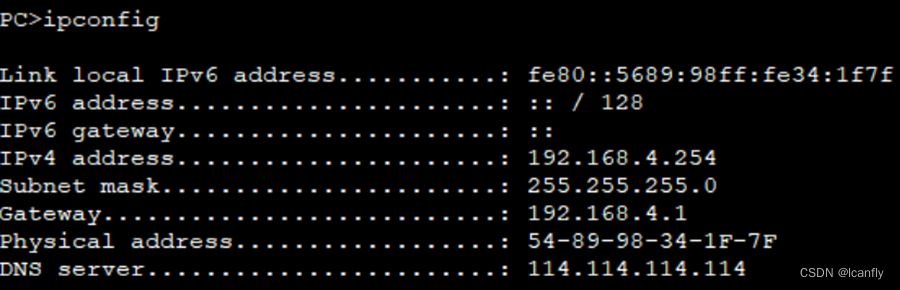

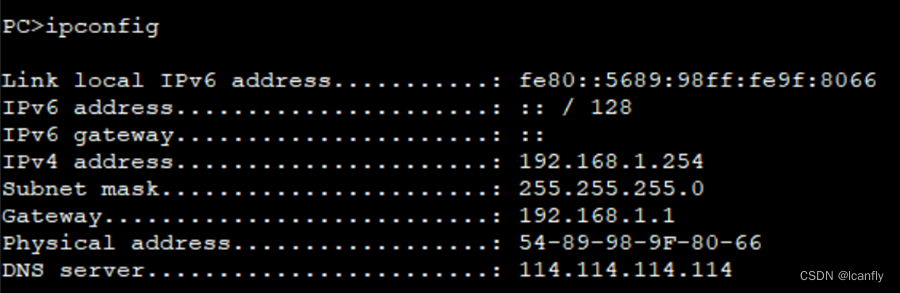

    在PC 命令行输入ipconfig

  PC>ipconfig

  分配成功。

   save

 完成实验。
