电路基础：电阻，电容，电感

电阻作用

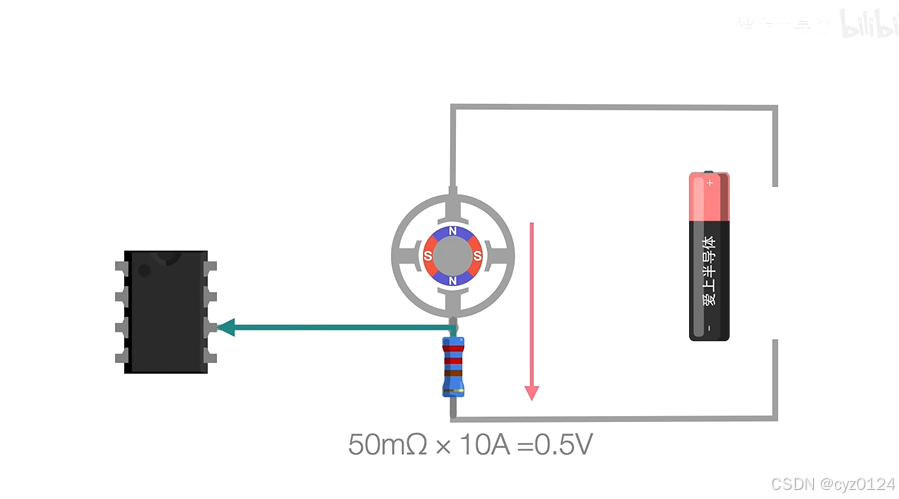

1.采样

通过对采样电阻上的电压的采样 来确定电路此时的状态。

如图通过采样电阻 确定 电机的状态是在运行还是停止。

2.分压

为了防止电压过大使电器原件烧毁，可以使用电阻串联进行分压。

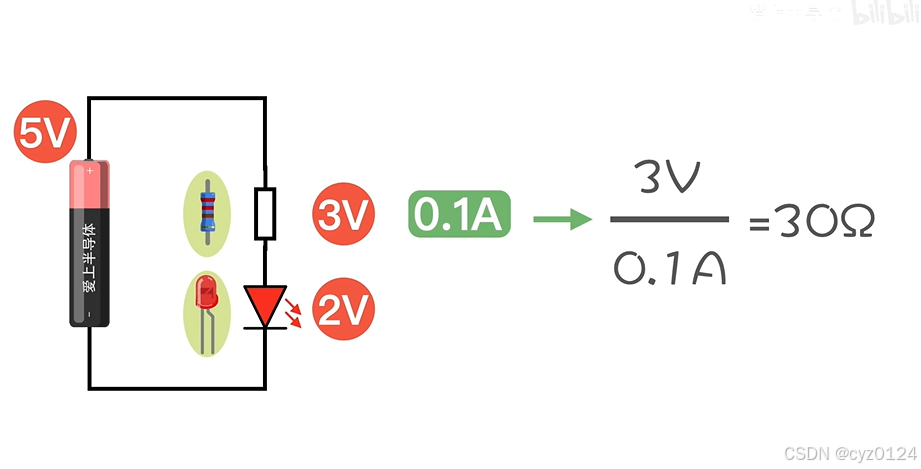

如图电阻用来保护led灯不被烧坏。

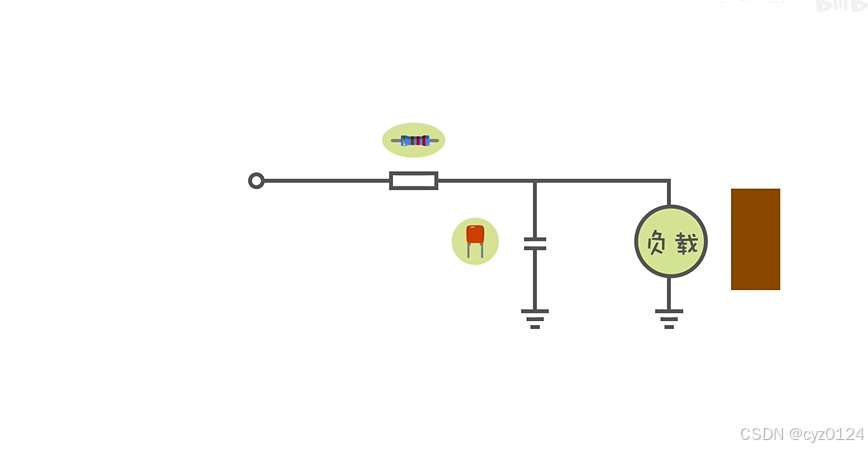

3.延时

电阻与电容的配合 可以使电容的充电速度减慢，实现给负载的延时供电。

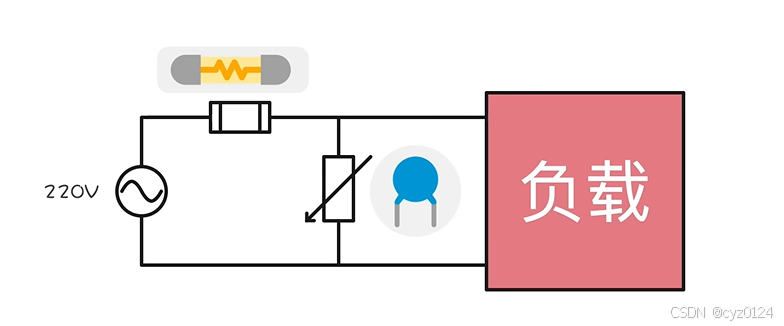

4.保护

根据压敏电阻的特性，

当电路电压正常是压敏电阻的电阻很大相当于断路，电流通过负载。

当电路电压过高时，压敏电阻的阻值很小相当于短路，

此时电路短路，保险丝烧毁，起到保护负载的作用。

电容作用

1.降压

容抗=1/2πfc

电容具有容抗的特性，且容抗只和电流的频率以及电容容量有关。

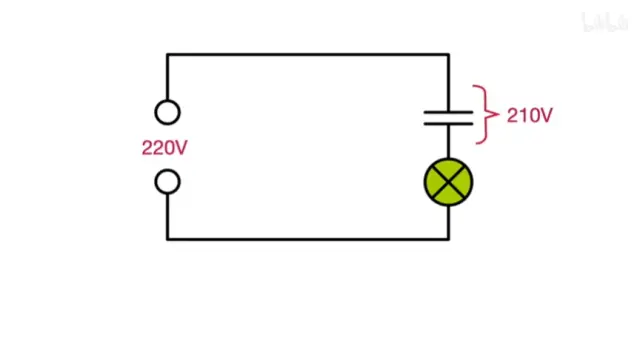

如图电容承担210V的压降 ，小灯泡承受10v。

用电阻分压也可以 ，但电阻消耗有功功率，存在发热问题。

电容消耗无功功率，几乎不消耗能源，还不发热。

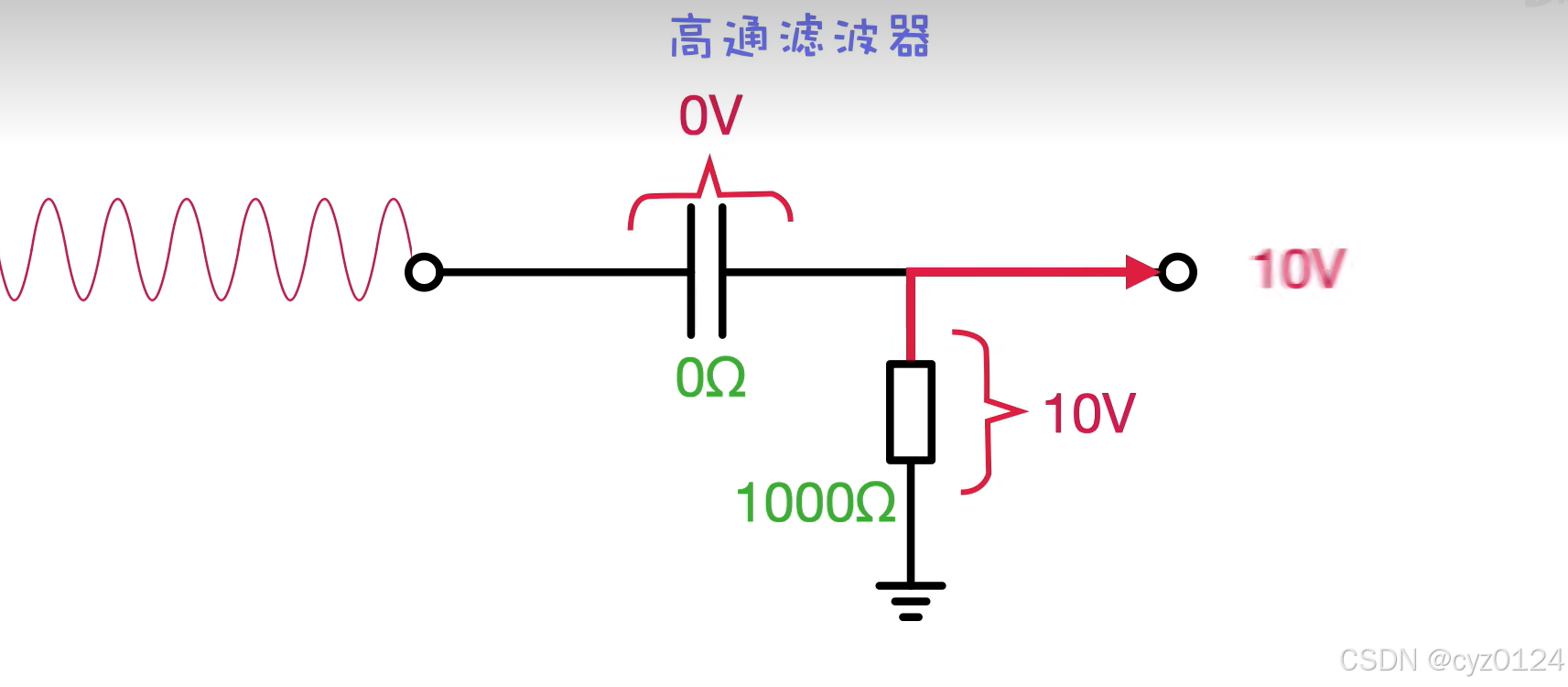

2.滤波

滤波本质上也是利用电容降压功能

越高频率的电流 使电容容抗越大 ，电容电压越大，输出电压越小。实现了对低频信号的大幅度削弱，高频信号的小幅度削弱。

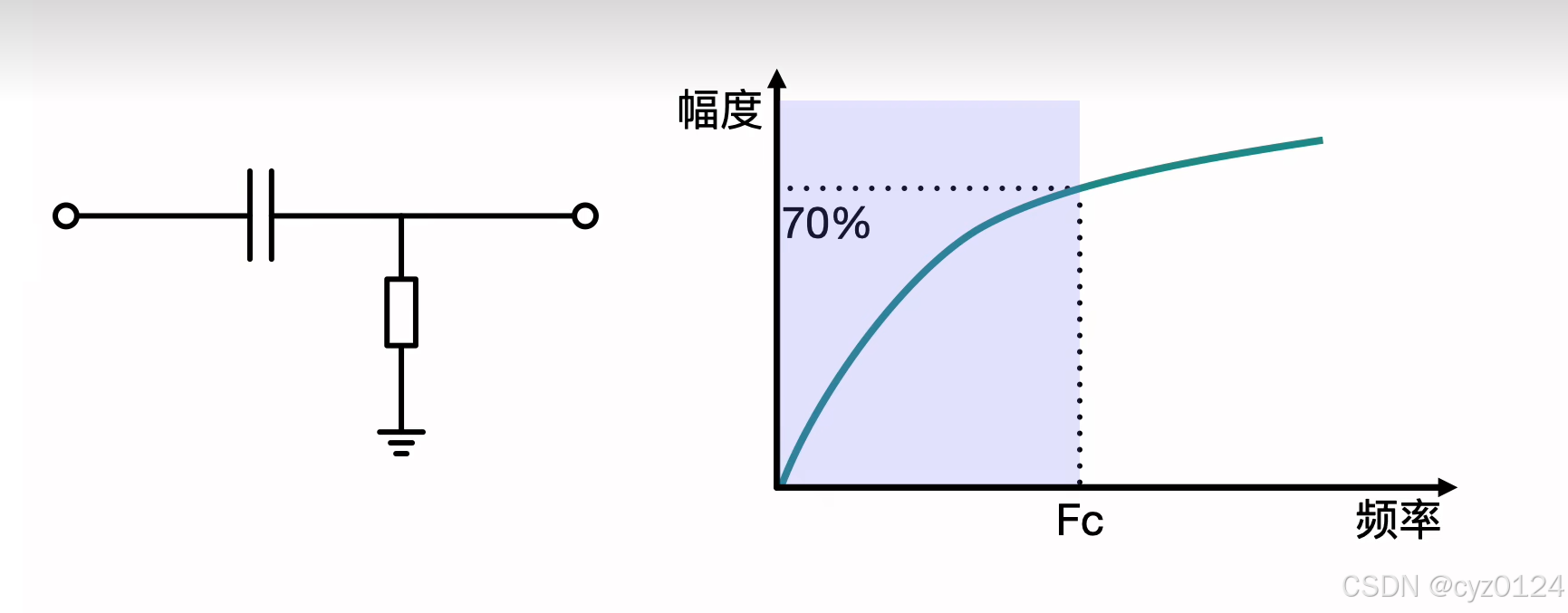

高通：通高频阻低频

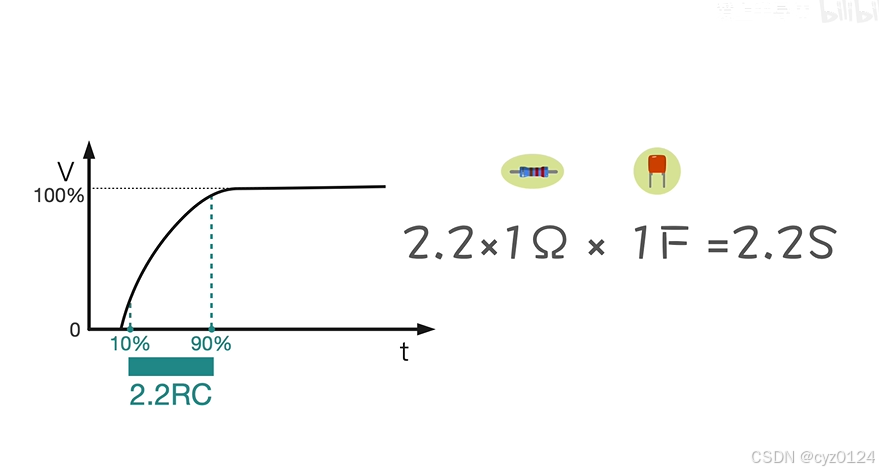

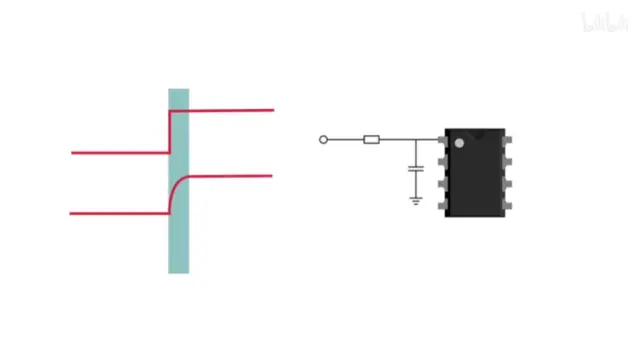

3.延时

使用电容储存电流的作用实现电压的延时上升

达到信号变化延时作用

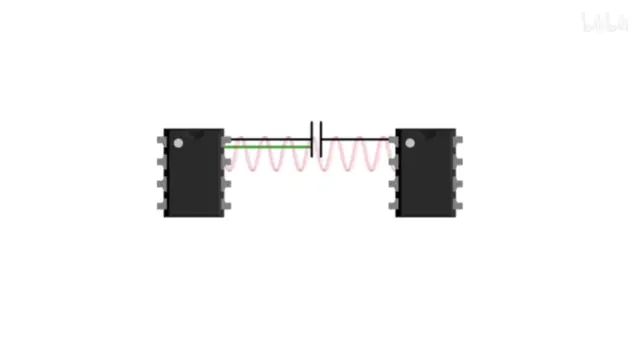

4.耦合

滤除了直流 ，让交流信号传递给后级电路，通过耦合电容的是有用的信号

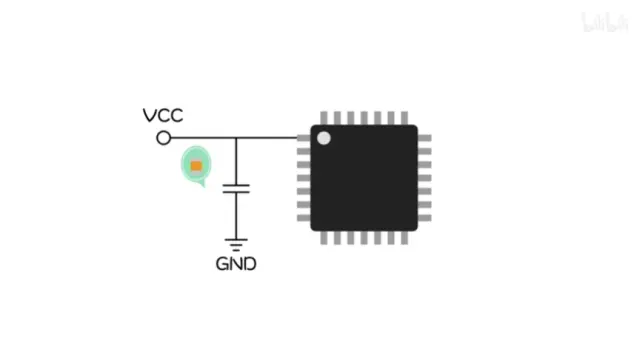

5.旁路

滤除高频交流信号

vcc正极 gnd负极

给芯片供电时加一个电容，高频干扰信号通过小电容流向地

电容所在的电路（旁路电路)与芯片必须紧靠 ，不然他们之间的距离太远会受噪音、电磁干扰影响

电感

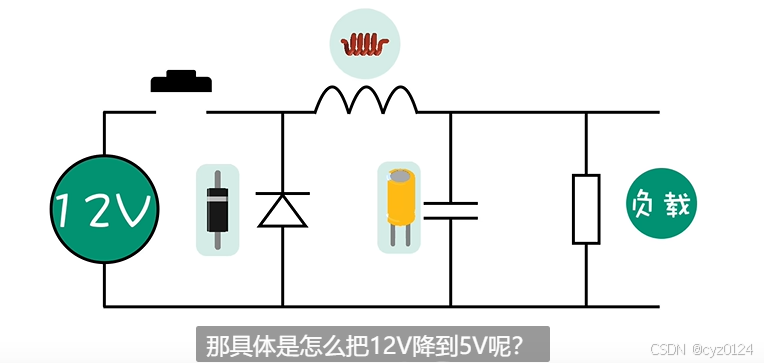

1.储能：

储存电能，用于必须要的时候释放。

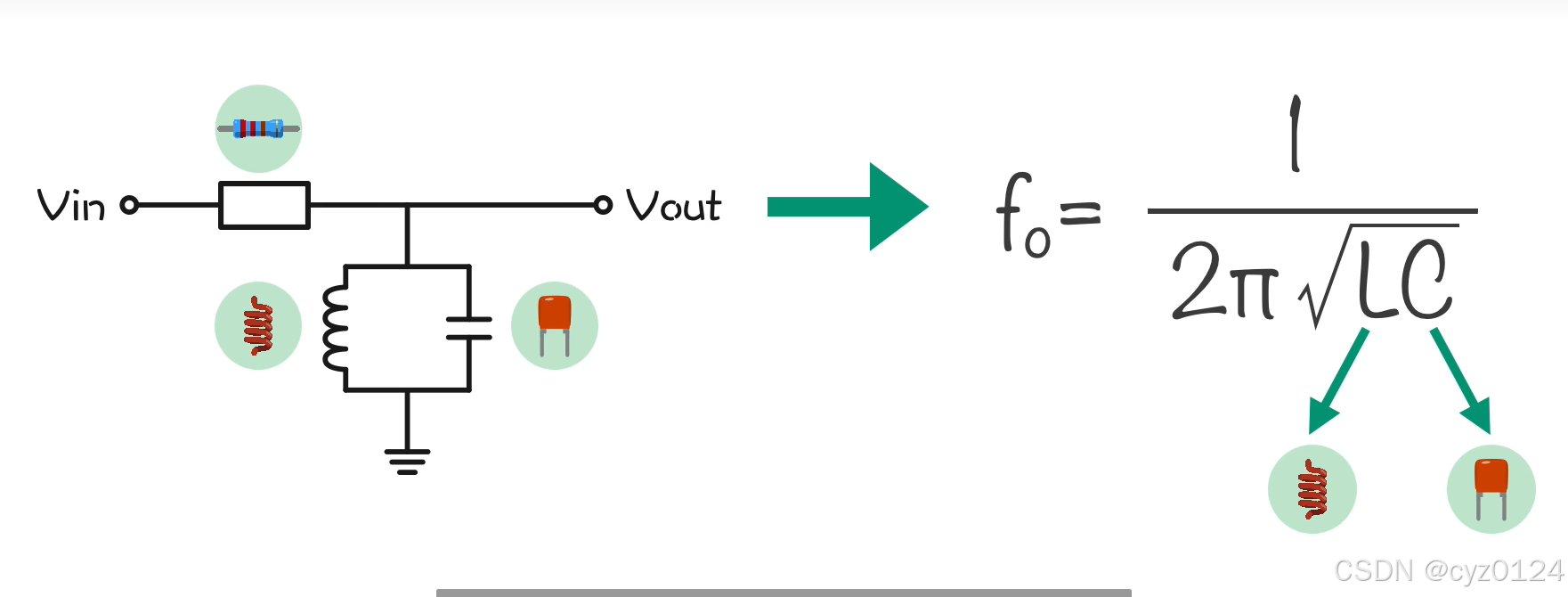

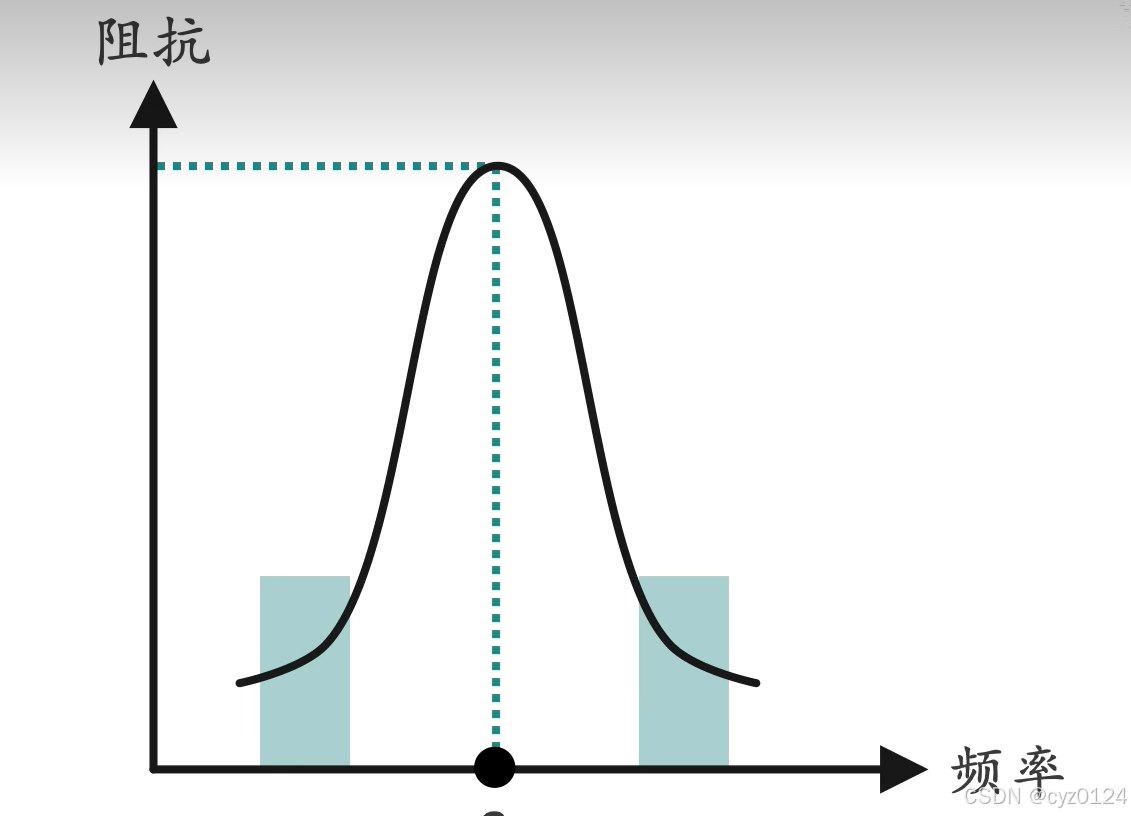

2.选择信号

通过对电容和电感的调节来改变谐振频率，使得只有处于谐振频率的信号能够输出
