MOS管的特性与应用

MOS

MOS管，全称为Metal-Oxide-Semiconductor Field-Effect Transistor（金属-氧化物-半导体场效应晶体管），是一种常用的电子元件，在电子电路和系统中扮演着重要角色。MOS管属于场效应晶体管（FET）的一种，通过改变栅极（Gate）电压来控制源极（Source）和漏极（Drain）之间的电流。MOS管主要分为N沟道MOS管和P沟道MOS管两大类，每种类型又可以根据其工作特性细分为增强型和耗尽型。

• N沟道MOS管：当栅极电压为正且足够大时，会吸引半导体中的电子，形成导电沟道，使得源极和漏极之间可以导通电流。

mos管的三种特性

VGSth

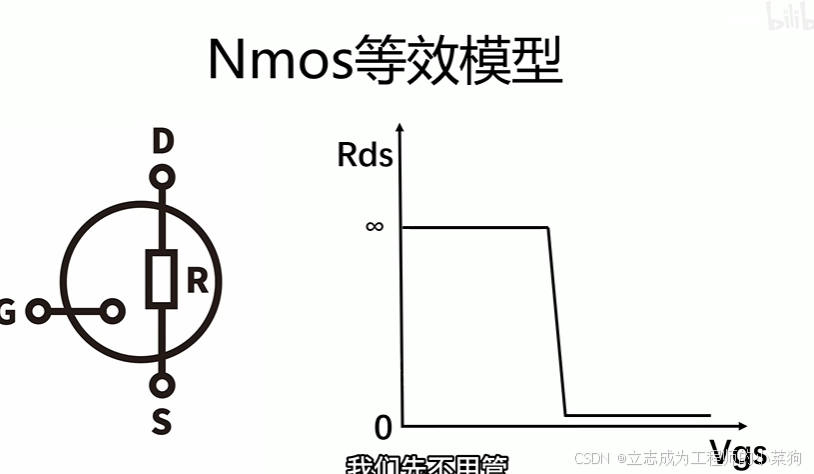

vgsth它指的是MOS开始导通所需的最小栅极电压，即是打通mos管的最小栅极电压。

Rdson

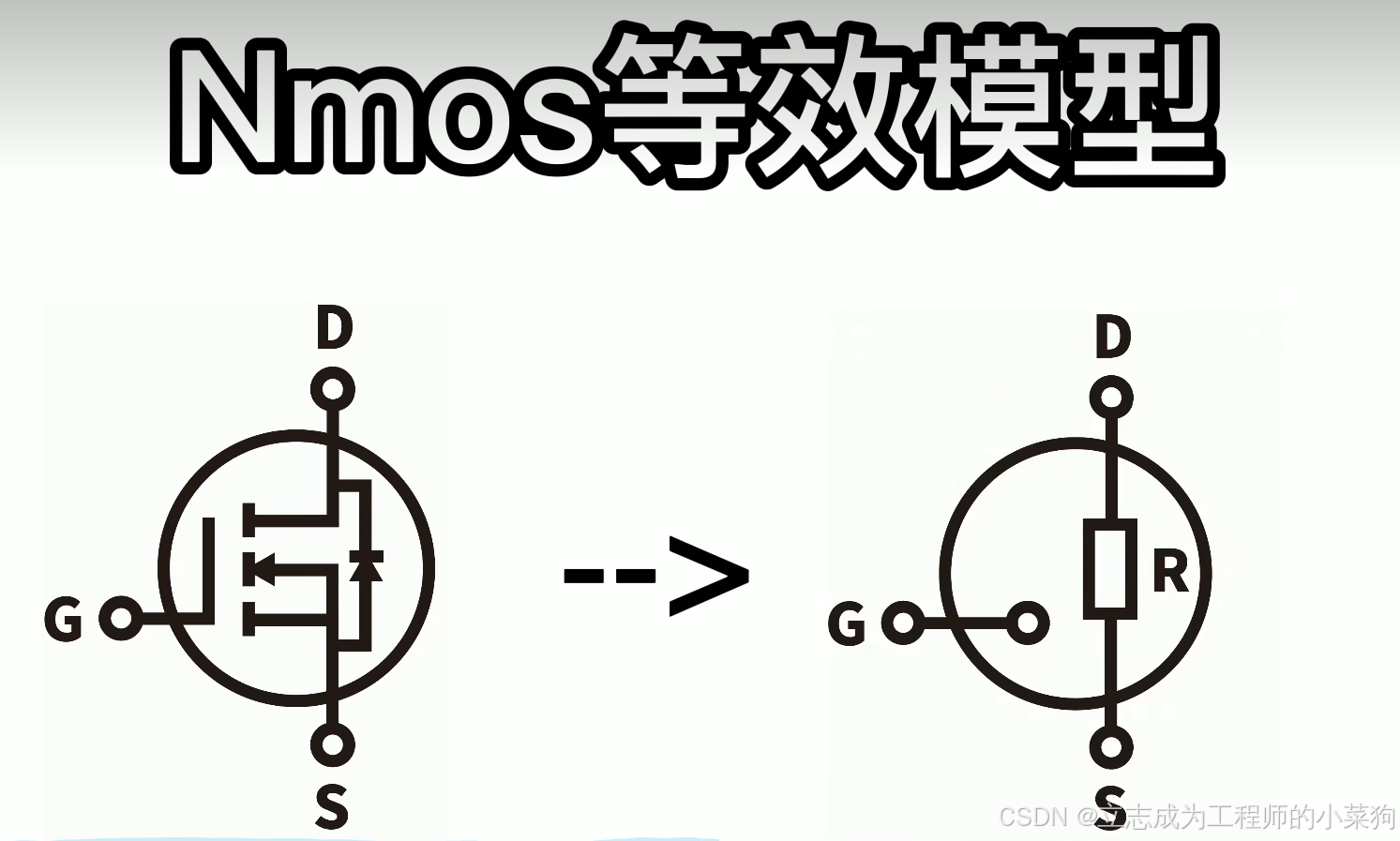

rdason指的是mos管完全打开时的电阻值。即是ds之间的电阻值。

Cgs

cgs 指的是 c和s之间的寄生电容，是制造工艺的问题，无法忽视，会影响到mos管的打开速度，因为加载到cs上的电压会先给电容充电，会产生短暂的延时效果。

pmos和nmos的区别

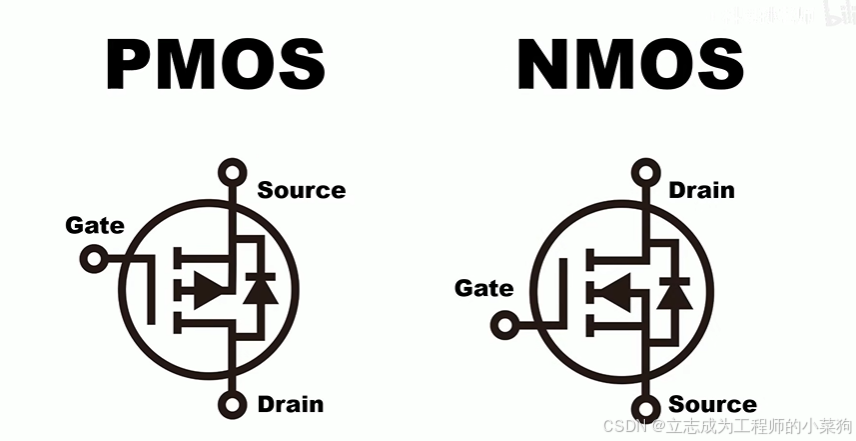

符号的不同

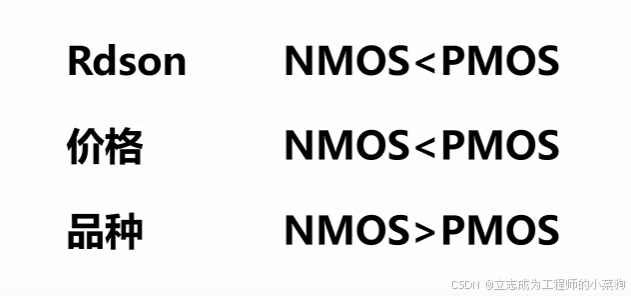

特性不同

特性的不同 pmos 只有当s极大于g极时 才被打通。

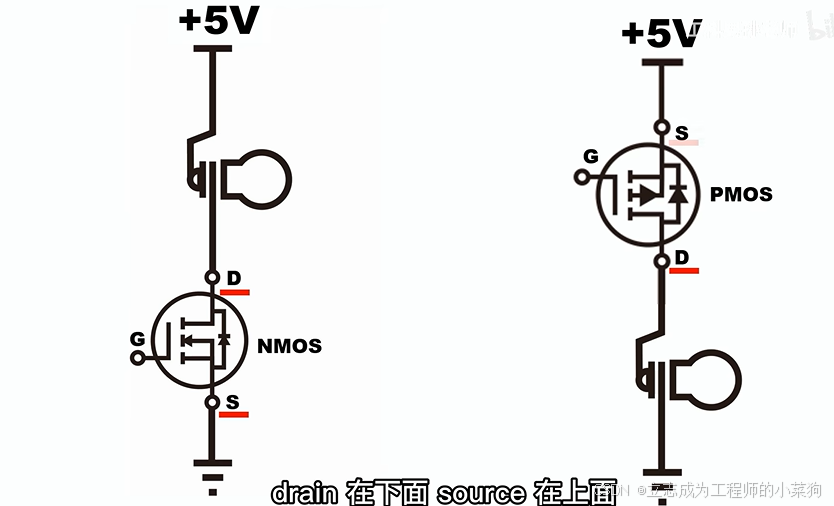

用途的不同

由于特性的不同 使用方式也有所不同。

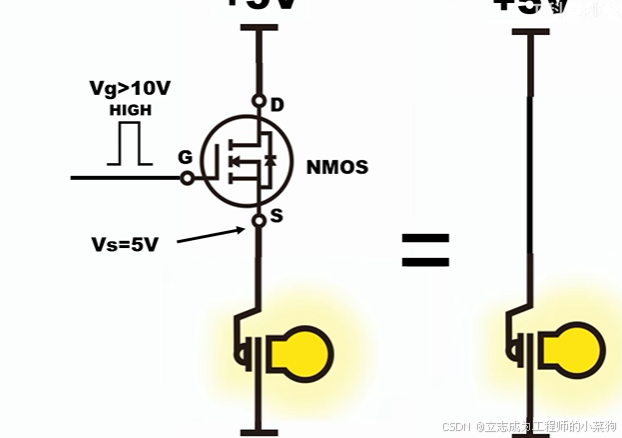

当nmos作为上管导通时 相当于一个很小的电阻 而灯泡上的电压接近于5v

此时s极上的电压 与灯泡上的电压相同

g极上的电压 要大于s极上的电压加上导通电压 才能是mos持续导通，

所需的电压超出io口所能提供的电压。

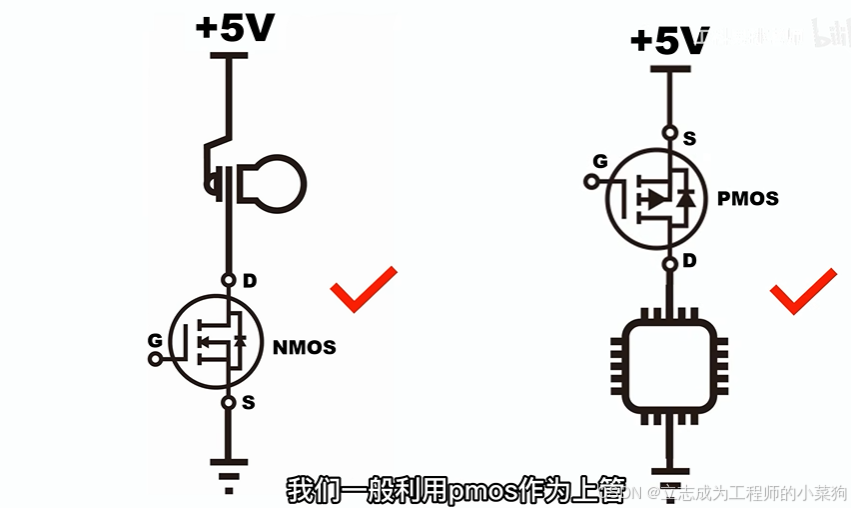

因此nmos管常用于下管。

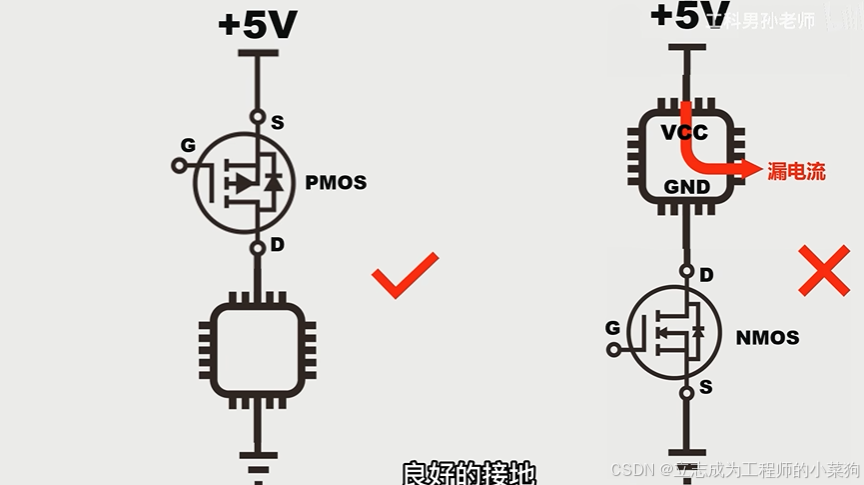

当nmos管作为下管接入cpu时，当nmos未被接通时 不能是cpu共地，

且cpu直接上接电源容易产生漏电。

因此对于cpu这类不适合nmos管的有源电子原件 可以使用pmos管上接就能解决上述的两个问题。

、
