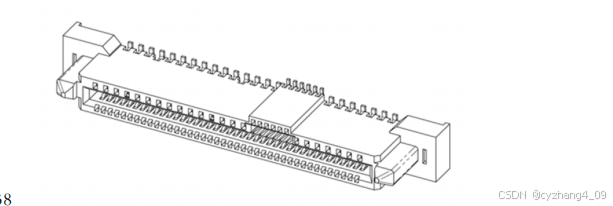

SFF 8639 (U.2) 接口定义

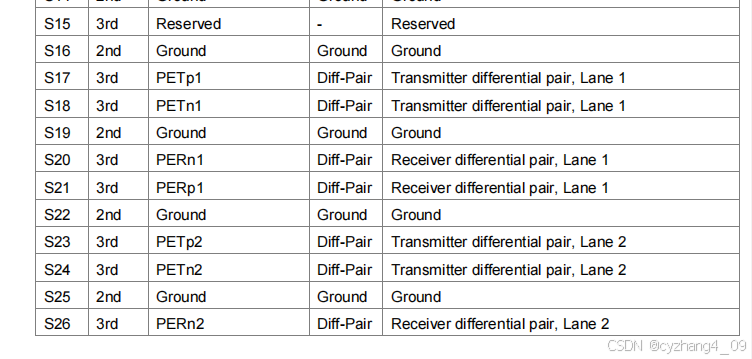

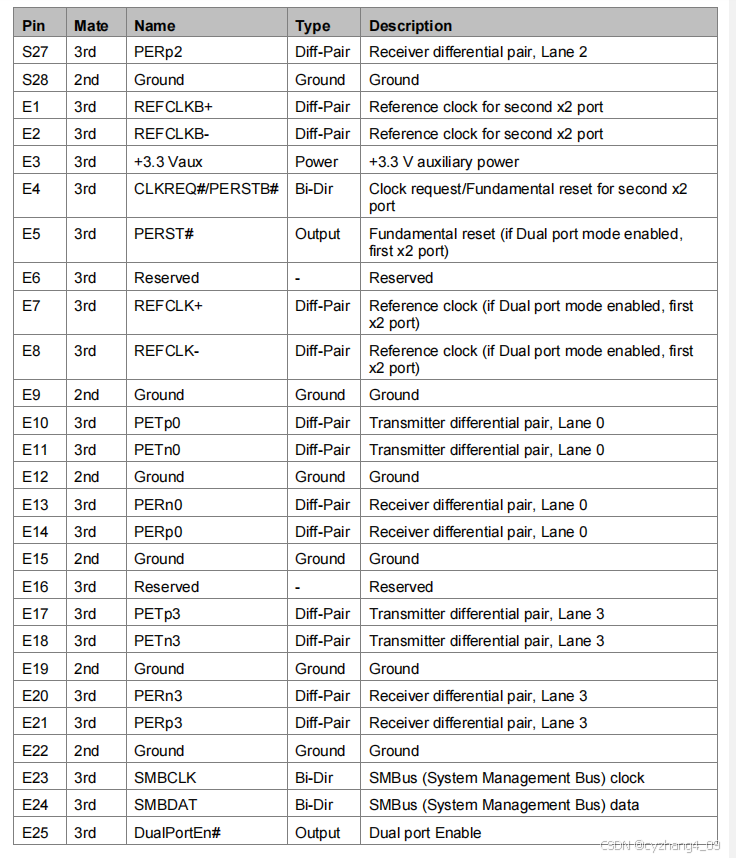

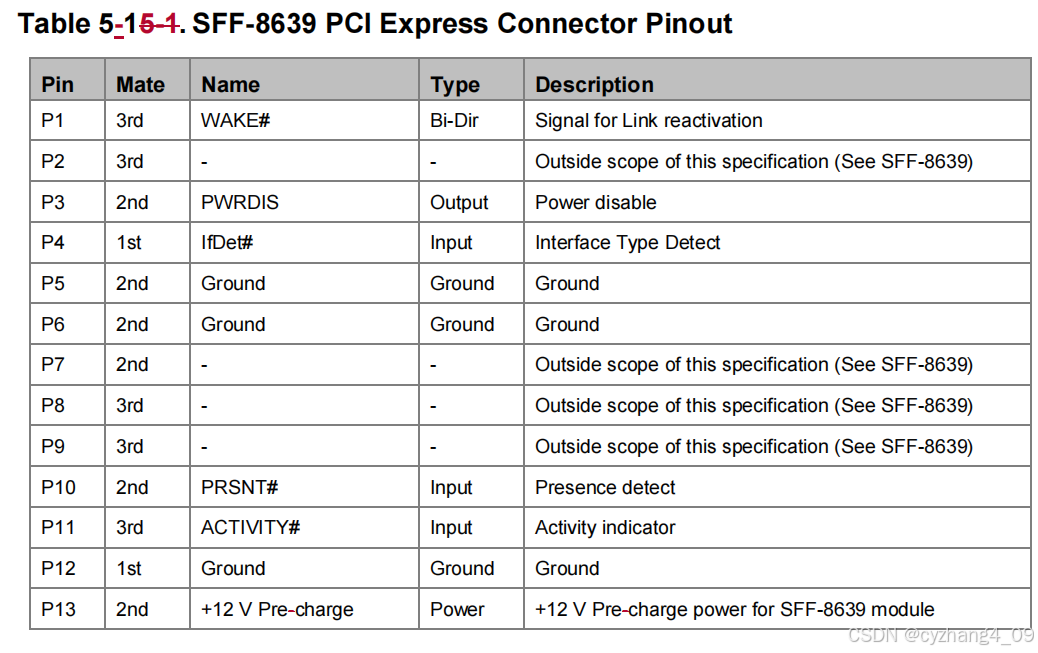

一.SFF-8639 PCIe 接口管脚扇出

二.说明

1. PCI Express 接口引脚 PETpx、PETnx、PERpx 和 PERnx 的命名遵循以下约定：
    PE 代表 PCI Express
    T 代表发送器
    R 代表接收器
    p 代表正极 (+)
    n 代表负极 (-)
    x 代表通道号

2. 默认情况下，PETpx 和 PETnx 引脚（连接器的发送器差分对）必须连接到系统板上的 PCI Express 发送器差分对，以及 SFF-8639 模块上的 PCI Express 接收器差分对。

3. 默认情况下，PERpx 和 PERnx 引脚（连接器的接收器差分对）必须连接到系统板上的 PCI Express 接收器差分对，以及 SFF-8639 模块上的 PCI Express 发送器差分对。

4. 但是，如果需要，可以反转 p 和 n 连接以简化 PCB 走线布线并尽量减少过孔。所有 PCI-Express 接收器都包含自动通道极性反转作为链路初始化和训练的一部分，并将在每个通道上独立更正极性。请参阅 PCI Express 基本规范。

5. 如果 SFF-8639 模块不支持可选的 PCI Express 通道反转功能，则必须将每个发送器和接收器通道连接到 SFF-8639 连接器通道，如表 5-1 所示。例如，x4 组件必须将通道 0 连接到 0、将通道 1 连接到 1、将通道 2 连接到 2 以及将通道 3 连接到 3。

6. 信号 CLKREQ# 和 PERSTB# 分配给相同的物理引脚。当模块配置为双端口模式时，可选信号 PERSTB# 有效。可选信号CLKREQ# 仅在模块未配置为双端口模式时有效。

7. 如果系统板或 SFF-8639 模块上的组件支持可选的 PCI Express通道反转功能，则它可以将每个发送器和接收器通道连接到 SFF-8639 模块连接器通道（如表 5-1 所示），或者可以使用反转的通道顺序连接发送器和接收器通道。可以使用任一通道顺序来简化 PCB 走线布线并最小化过孔。但是，发送和接收通道必须以相同的通道顺序连接 。例如，x4 组件可以将通道 0 连接到 0、通道 1 连接到 1、通道 2 连接到 2 以及通道 3 连接到 3，或者可以将通道 0 连接到 3、通道 1 连接到 2、通道 2 连接到 1 以及通道 3 连接到 0。
   注意：与 PCI Express 基本规范一致，必须支持与 SFF-8639 模块
   或使用少于四个通道（x1 或 x2）实现的系统进行协商…

8. 有关辅助信号的描述和实现，请参阅第 2 章，+3.3 Vaux 和 PRSNT# 和 IfDet# 引脚除外。第 4 章讨论了 +3.3 Vaux 的要求。PRSNT# 和 IfDet# 信号用于模块存在检测，并将在第 3 章中讨论。

9. 电源引脚（+3.3 Vaux 和 +12 V）是根据第 4 章“电气要求”中规定的 PCI Express 电源输送要求定义的，连接器触点承载能力为每引脚 1.5 A（连续)。

10. SFF-8639 模块在引脚 P1、P2 和 P3 上必须能够承受 +3.3 V。

11. SFF-8639 托架必须能够容纳引脚 P1、P2 和 P3 电气连接的模块。请注意，PCI Express 不支持此类连接。
