锐捷无线配置简单手册

无AC的情况下(胖AP路由模式)

无线网络中的AP做路由使用，配置NAT转换，此时无线用户的网关和dhcp从AP获取，上级网络不用做配置改动

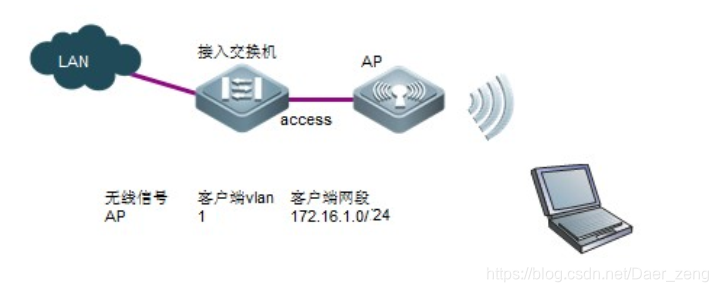

组网拓扑

配置命令

注意：第一次登陆AP配置时，需要切换AP为胖模式工作，切换命令：ruijie>ap-mode fat

AP做路由模式

步骤1 配置无线用户 Vlan和DHCP服务器（给连接的PC分配地址，NAT模式，无线用户的网关和dhcp都做在AP上。）

Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#vlan 1 ------>创建无线用户vlan

Ruijie(config-vlan)#exit

Ruijie(config)#service dhcp ------>开启DHCP服务

Ruijie(config)#ip dhcp excluded-address 172.16.1.253 172.16.1.254 ------>不下发地址范围

Ruijie(config)#ip dhcp pool test ------>配置DHCP地址池，名称是“test”

Ruijie(dhcp-config)#network 172.16.1.0 255.255.255.0 ------>下发172.16.1.0地址段

Ruijie(dhcp-config)#dns-server 218.85.157.99 ------>下发DNS地址

Ruijie(dhcp-config)#default-router 172.16.1.254 ------>下发网关

Ruijie(dhcp-config)#exit

步骤2 创建指定ssid的wlan，在指定无线子接口绑定该wlan以使能发出无线信号

Ruijie(config)#dot11 wlan 1

Ruijie(dot11-wlan-config)#ssid AP ------>SSID名称为AP

Ruijie(dot11-wlan-config)#exit

Ruijie(config)#interface Dot11radio 1/0.1

Ruijie(config-if-Dot11radio 1/0.1)#encapsulation dot1Q 1 ------>指定AP射频子接口vlan

Ruijie(config-if-Dot11radio 1/0.1)#wlan-id 1 ------>在AP射频子接口使能wlan

Ruijie(config-if-Dot11radio 1/0.1)#exit

Ruijie(config)#interface Dot11radio 2/0.1

Ruijie(config-if-Dot11radio 2/0.1)#encapsulation dot1Q 1 ------>指定AP射频子接口vlan

Ruijie(config-if-Dot11radio 2/0.1)#wlan-id 1 ------>在AP射频子接口使能wlan

Ruijie(config-if-Dot11radio 2/0.1)#exit

步骤3 配置acl允许内网用户做NAT转换出去

Ruijie(config)#access-list 1 permit any

步骤4 配置AP的以太网接口，指定g0/1口为上联口，在接口上配置公网地址，并设置为outside方向

Ruijie(config)#interface GigabitEthernet 0/1

Ruijie(config-if-GigabitEthernet 0/1)#ip address 100.168.12.200 255.255.255.0

Ruijie(config-if-GigabitEthernet 0/1)#ip nat outside

Ruijie(config-if-GigabitEthernet 0/1)#exit

步骤5 BVI 1配置地址作为内网用户的网关，并且设置为inside方向

Ruijie(config)#interface bvi 1

Ruijie(config-if-BVI 1)#ip address 172.16.1.254 255.255.255.0

Ruijie(config-if-BVI 1)#ip nat inside

Ruijie(config-if-BVI 1)#exit

步骤6 配置nat转换列表

Ruijie(config)#ip nat inside source list 1 interface GigabitEthernet 0/1 overload

步骤7 配置默认路由指向出口网关

Ruijie(config)#ip route 0.0.0.0 0.0.0.0 100.168.12.1

Ruijie(config)#end

Ruijie#write ------>确认配置正确，保存配置

查询命令

1、如何查看ap当前的工作模式：
Ruijie>show ap-mode
current mode: fit ------>fit是瘦模式；fat是胖模式

2、查看无线用户信号强度、关联速率、关联时间：
show dot11 associations all-client

3、查看AP是否有信号发出：show dot mbssid

4、查看设备ip地址：show ip interface brief
