一、前言

最近赶项目，一直是996的状态，感觉时间都不够用了，连偷懒的时间都没有~~1024还在加班，今天就把ANC安排上吧，这第三篇我们就来说说ANC调试的流程和相关文档。

二、调试笔记

1. 软件部分

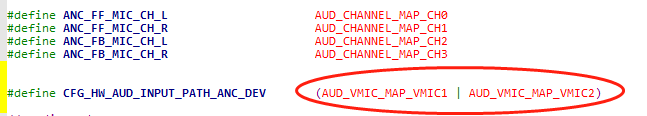

1）根据硬件原理图，配置mic的通道和偏置电压VMIC（多个电压可以位或）；
在这里插入图片描述

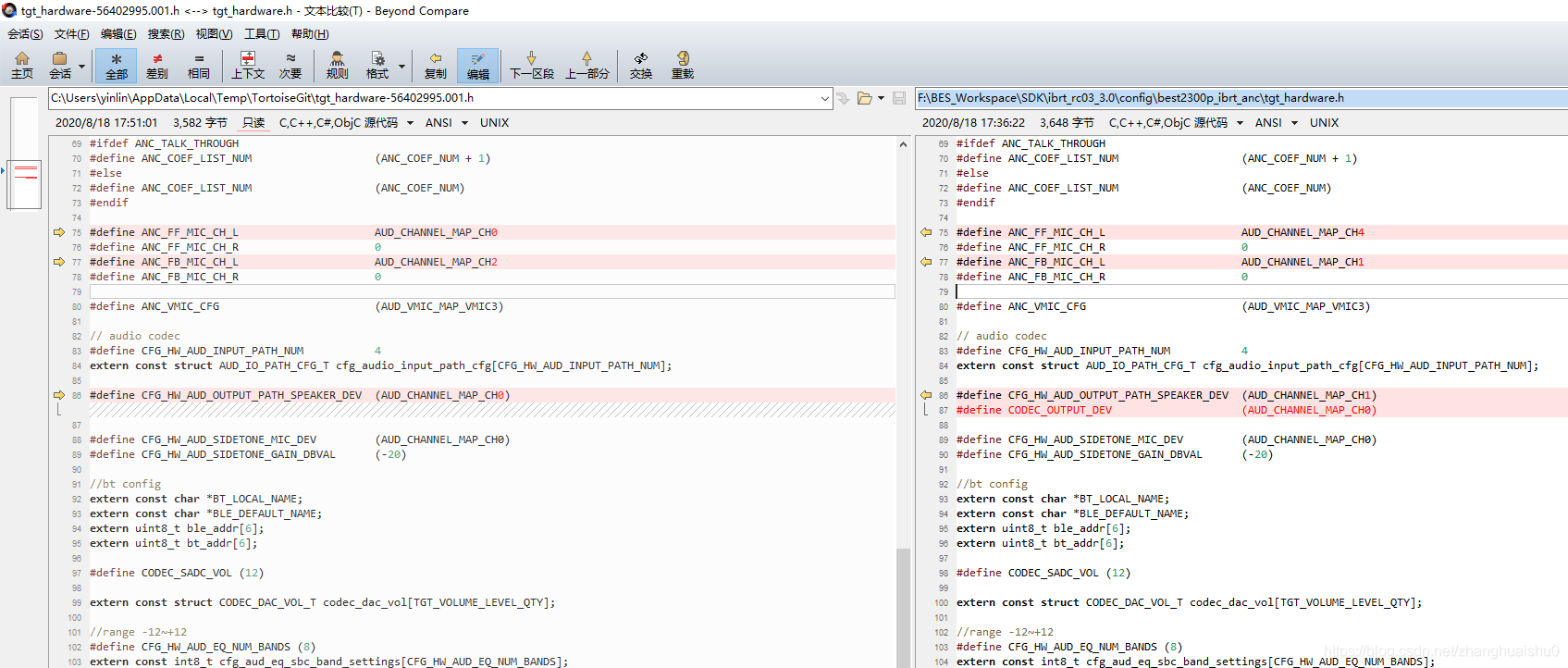

2）BES工程默认的spk采用L，改到R的方法是：
a. 保持通道配置为L不变；
b. 添加宏CODEC_OUTPUT_DEV，芯片最终会将信号推到spk右R，不加宏时信号推到spk左L。

在这里插入图片描述
通道：

tgt_hardware.h
#define ANC_FF_MIC_CH_L    		AUD_CHANNEL_MAP_CH4
#define ANC_FF_MIC_CH_R         0
#define ANC_FB_MIC_CH_L         AUD_CHANNEL_MAP_CH1
#define ANC_FB_MIC_CH_R         0

偏置电压：

#define ANC_VMIC_CFG        	(AUD_VMIC_MAP_VMIC1 | AUD_VMIC_MAP_VMIC2)

SPK：

#define CFG_HW_AUD_OUTPUT_PATH_SPEAKER_DEV (AUD_CHANNEL_MAP_CH1)
#define CODEC_OUTPUT_DEV                   (AUD_CHANNEL_MAP_CH0)

通话MIC：

tgt_hardware.c
#define CFG_HW_AUD_INPUT_PATH_MAINMIC_DEV (AUD_CHANNEL_MAP_CH4 | AUD_VMIC_MAP_VMIC1)

JSON文件：

productline_cfg.json
"aud_channel_cfg": {
    "anc_ff_mic_ch_l": "AUD_CHANNEL_MAP_CH4",
    "anc_ff_mic_ch_r": "AUD_CHANNEL_MAP_CH2",
    "anc_fb_mic_ch_l": "AUD_CHANNEL_MAP_CH1",
    "anc_fb_mic_ch_r": "AUD_CHANNEL_MAP_CH3"
},

2. 工具部分

1）工具中的json文件要与软件一致，未使用的通道不变即可，改为空字符会导致工具打不开端口；
2）在线调试时，采用preview，点击“Anc switch off"会有降噪效果；
3）工具存在小bug，需要修改一下参数才会显示ANC降噪曲线；
使用工具在线调试，实际运行的是工具内部的bin文件，与程序的bin是完全独立的，搭配json文件，可以正常运行调试，这个过程只是为了得到一组滤波器参数，后期写入到芯片中，所以json文件要与软件配置的内容一致；

3. 麦克风部分

1）麦克风有三根线：信号，电源和地；
2）收音原理：里面是一个震膜，在接收到声波时会产生振动，导致电容发生变化，进而检测声音；
3）降噪原理：mic采集—>ANC芯片—>SPK输出反向波形，可以使用示波器测量mic和spk的信号脚，验证硬件通路；

4. 模式相关

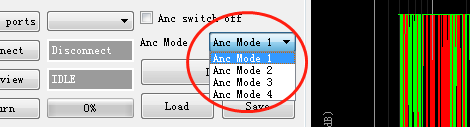

1）ANC模式和通透模式（通透时对声音做了补偿，主要是补偿被动降噪PEQ）的参数可以合到一个cfg文件，使用工具一次进行load，分别load到mode1和mode2，修改ANC_COEF_NUM为2，然后软件可以循环切换。
在这里插入图片描述
2）ANC_COEF_NUM为1 表示mode1； 2 表示支持mode1和mode2双模式；调用的逻辑是：按一下降噪按键，循环调用，降噪—>通透—>关闭—>降噪。

三、ANC参数

声学同事会提供后缀为.cfgv2或.cfgv3的降噪参数文件，参数可以通过ANC Designer工具导入到芯片中，也可以直接合入到代码中，点击这里可以下载ANC参数合入的说明以及我自己编写的一个合入参数的小工具；

四、EQ调试

ANC降噪开启时，会对音乐的音质有所影响，需要通过添加EQ进行声音补偿，默认的代码中只有正常模式的EQ参数，而且增益全0，那如何添加ANC开启的EQ参数呢？

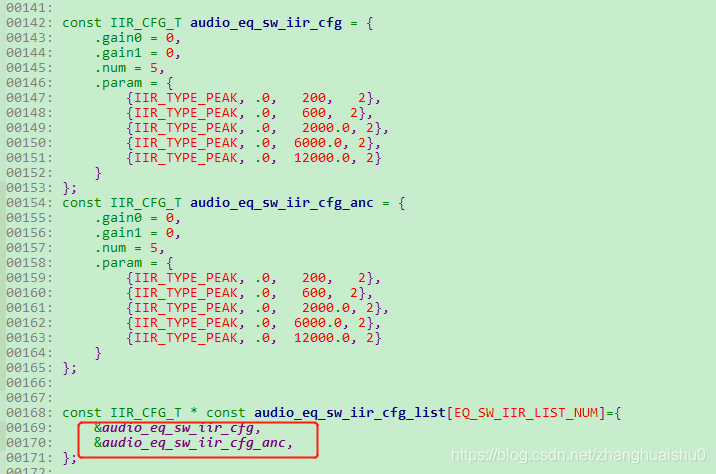

1）添加ANC模式的EQ数组：
在这里插入图片描述
2）EQ参数调用的地方：

五、相关接口

1、通透模式

app_anc_get_coef(); //(0:close, 1:open)

2、降噪模式

app_anc_work_status(); //(0:close, 1:open)

六、补充

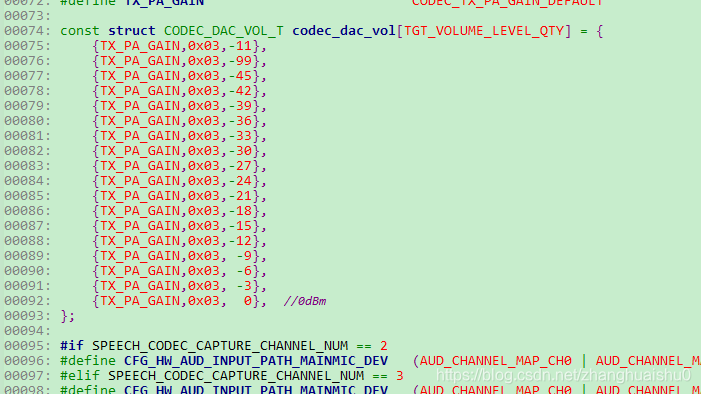

最大音量时音乐外放声音大，可调整dB值：
在这里插入图片描述
