网口的PCB设计

目录

RJ45网口

电路设计

PCB设计


RJ45网口

RJ45(Registered Jack 45)是一种标准化的网络接口,广泛应用于以太网有线连接。其物理结构采用8P8C(8位置8触点)模块化连接器,通过水晶头与双绞线(如Cat5e、Cat6)压接,支持T568A/T568B两种国际通用线序标准。该接口可承载10/100/1000Mbps乃至万兆以太网传输(具体速率取决于网线类别与设备性能),最大有效传输距离达100米。RJ45具备可靠的机械锁定机制防止脱落,内部触点采用镀金工艺增强导电性与耐腐蚀性。设计上集成差分信号对(1-2、3-6引脚)以减少电磁干扰,部分型号配备金属屏蔽层(如Cat6A)以提升高频信号完整性。广泛用于路由器、交换机、计算机等设备,支持PoE(以太网供电)的版本还能通过网线同步传输数据与最高90W电力(IEEE 802.3bt标准)。其标准化设计确保跨厂商设备兼容,是构建局域网和互联网接入的核心物理接口。

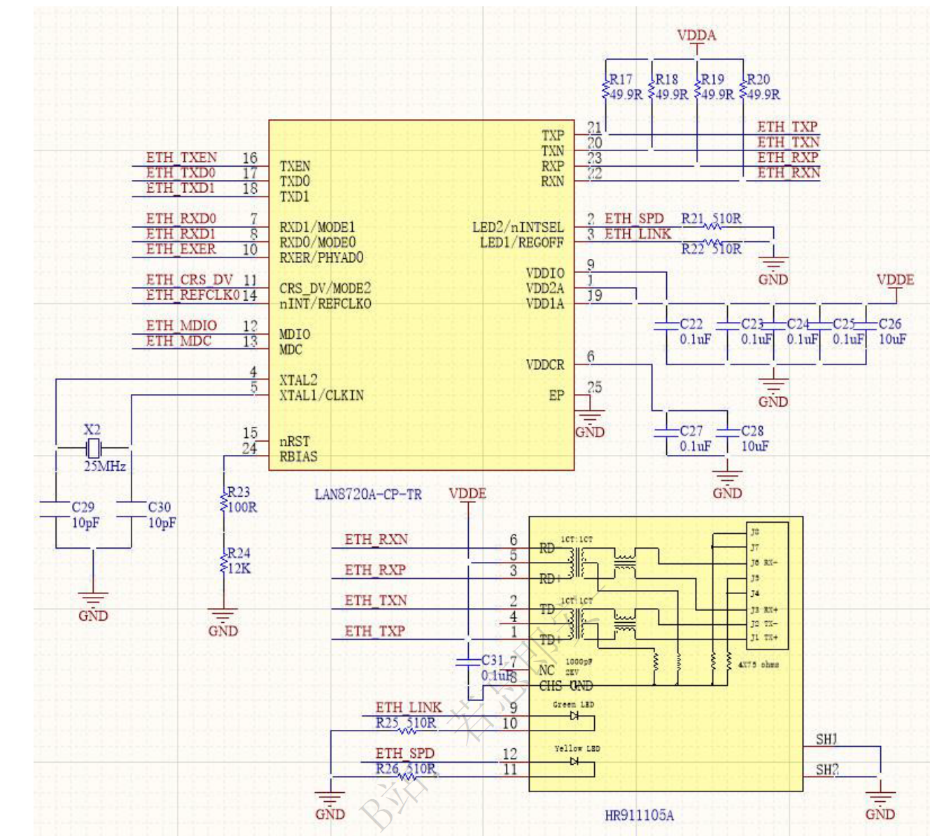

电路设计

RJ45网口原理图主要包括 连接器接口、变压器(含共模抑制)、PHY芯片接口 及 防护电路 四部分:

  1. 连接器:RJ45的8引脚(1-8)对应4对差分线(TX±、RX±),中心抽头通过电容接地(如0.1μF)。
  2. 变压器(隔离磁珠)
    • 实现信号隔离(防雷击/浪涌)和阻抗匹配(1:1或1:1.414)。
    • 中心抽头(CT)接电源(如3.3V)或通过电容(100nF)滤波至地。
  3. PHY芯片接口
    • 差分线(TX/RX)直连PHY芯片,并通过RC网络(如49.9Ω+1000pF)滤波。
    • 支持自动协商(Auto-MDIX)功能的引脚需上拉/下拉配置。
  4. 防护电路
    • TVS二极管(如SRV05-4)跨接差分线,抑制ESD/浪涌。
    • 共模扼流圈(CMC)串接差分线,滤除高频共模噪声。

PCB设计

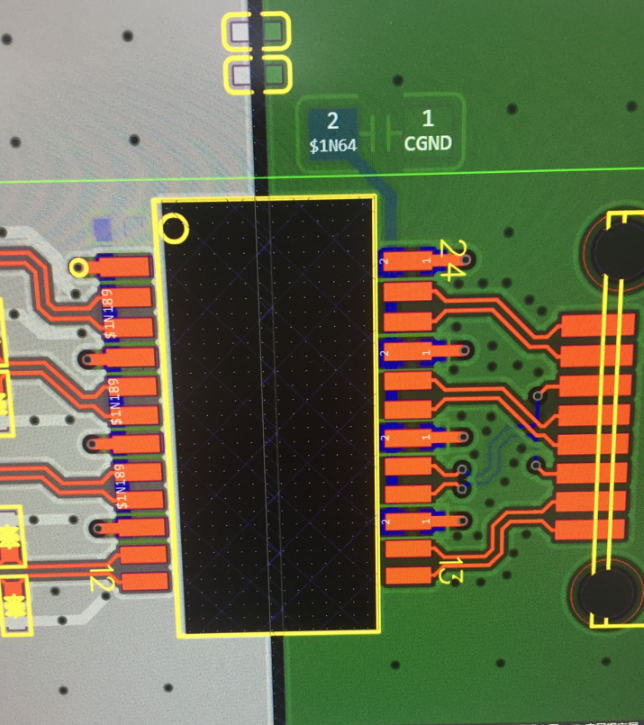

网口出来接到变压器,再这里网口的外壳地和信号地要隔离至少要间隔2mm,同时使用0om的电阻或者磁珠进行跨接。

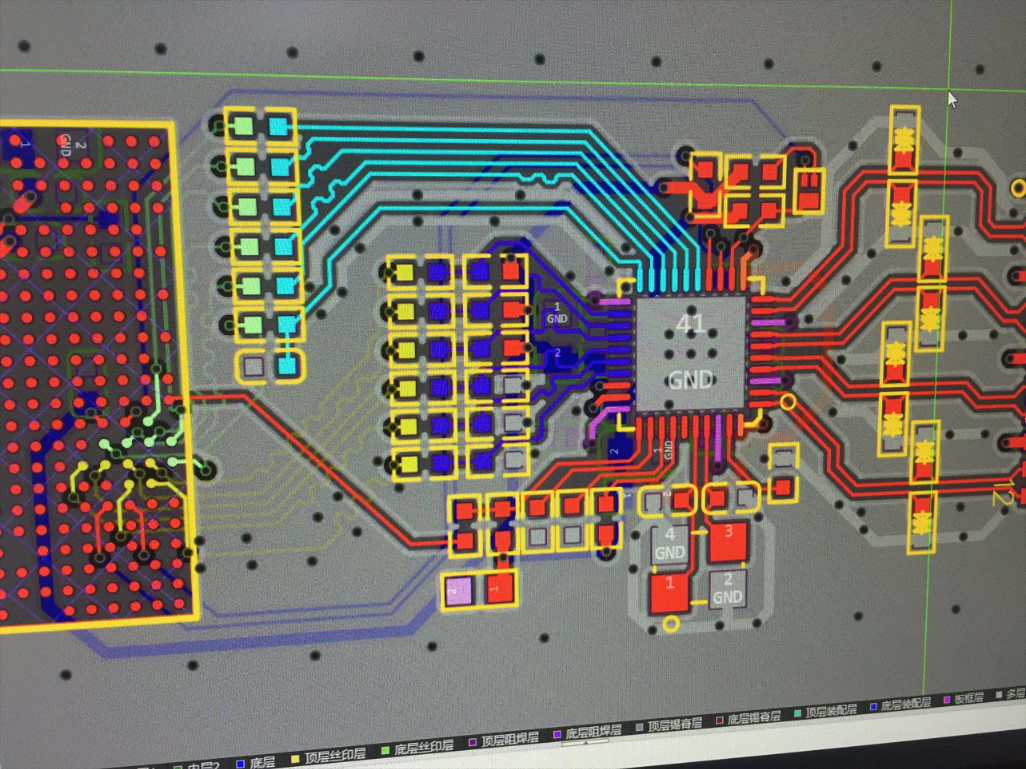

变压器出来之后先经过防护器件,然后进入PHY芯片,最后到mac(一般集成在主控芯片中)。所谓的PHY芯片(物理层芯片)是网络通信的核心组件,负责实现OSI模型物理层的功能,将数字信号与模拟信号相互转换,确保数据在电缆或光纤中可靠传输。它通过调制解调、编码解码(如曼彻斯特编码、PAM4)和时钟同步等技术,将MAC控制器发出的数字信号转换为适合传输的差分模拟信号(如以太网的TX/RX),同时处理信号均衡、噪声抑制和链路检测(如自动协商速率)。PHY芯片支持多种速率(10/100/1000Mbps及以上),并通过MII、RGMII等接口与MAC层交互。设计中需关注信号完整性、功耗优化及电磁兼容性,并配合变压器、滤波电路保障抗干扰能力,广泛应用于路由器、交换机及嵌入式设备的网络模块。这里可以看我之前的博客了解这些以太网相关的专业术语。

PCB设计需要知道的---网络专业术语-CSDN博客

需要注意的是TX和RX的线是不能混在一起走的,会产生信号的串扰。
